描述

产品概述

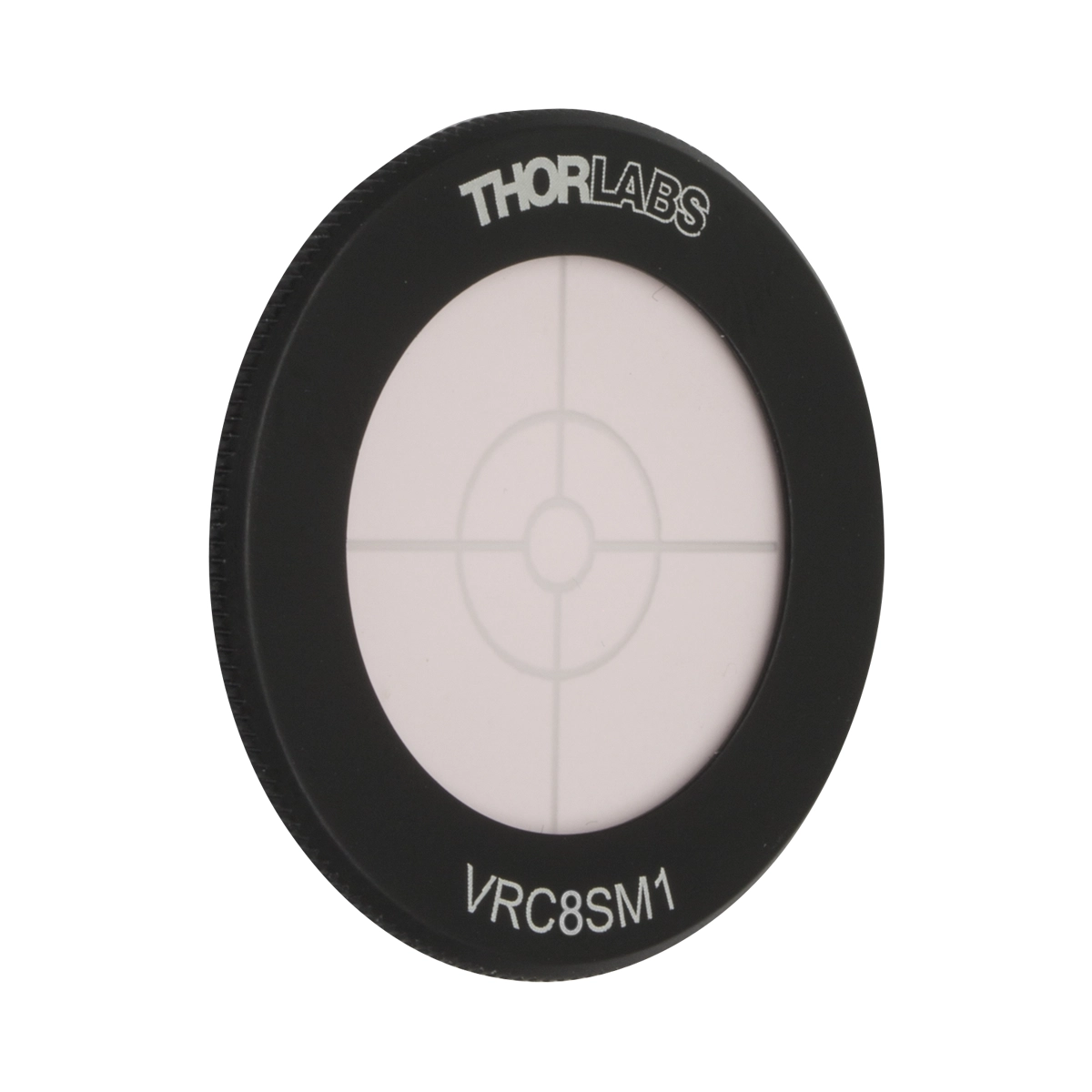

Thorlabs VRC8SM1 是一款专为 720-820 nm 近红外波段设计的对准盘，其核心采用上转换荧光材料。当不可见的近红外激光照射到盘面时，材料会吸收光子并辐射出可见光，从而将不可见光束转化为肉眼可见的光斑，实现光束的直观定位与精确对准。

该对准盘采用 SM1 (1.035″-40) 外螺纹设计，可直接旋入标准 SM1 螺纹透镜套管或兼容组件中。盘面经过精密加工，刻有清晰的十字或同心圆对准标记，表面经过哑光处理以减少杂散光干扰，确保在 30 mm 笼式系统或传统光管搭建中提供稳定的机械接口与光学参考。

VRC8SM1 的荧光涂层针对 720-820 nm 波段进行了优化，具备较高的转换效率。其紧凑的 SM1 螺纹外径使其能够无缝集成到 Thorlabs 的 SM1 系列透镜套管、可调式套管及 30 mm 笼式系统组件中，为近红外激光系统的共轴调节提供可靠的物理基准。

核心规格参数

产品型号	VRC8SM1
兼容笼式系统	30 mm
外径	1.00″ (25.4 mm)
安装方式	SM1 内螺纹旋入
对准标记类型	精密刻蚀十字/同心圆标记
工作波长范围	720 – 820 nm
材料/涂层	上转换荧光材料
螺纹规格	SM1 (1.035″-40)

核心特点

• 针对 720-820 nm 近红外波段优化的上转换荧光涂层，将不可见光转化为可见光斑
• 采用标准 SM1 (1.035″-40) 外螺纹设计，直接兼容 SM1 螺纹透镜套管与光机组件
• 盘面精密刻蚀微米级对准标记，提供高对比度的视觉参考，实现精确光束定位
• 1 英寸 (25.4 mm) 外径尺寸，无缝集成于 30 mm 笼式系统及标准 1 英寸光学安装座中
• 荧光材料具备高转换效率，在低功率近红外激光下仍能产生清晰可见的荧光信号
• 机械接口加工符合 Thorlabs 同心度标准，确保安装后的光束指向精度

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
VRC8B1	近红外观察卡	2″ x 2″	720-820/890-1065/1490-1590 nm	带背胶	参考价
VRC8B2	近红外观察卡	4″ x 4″	720-820/890-1065/1490-1590 nm	带背胶	参考价
VRC8B3	近红外观察卡	8″ x 10″	720-820/890-1065/1490-1590 nm	带背胶	参考价
VRC8D05	近红外对准盘	Ø1/2″	720-820/890-1065/1490-1590 nm	无螺纹	参考价
VRC8D1	近红外对准盘	Ø1″	720-820/890-1065/1490-1590 nm	无螺纹	参考价
VRC8SM05	近红外对准盘	SM05螺纹	720-820/890-1065/1490-1590 nm	SM05外壳	参考价
VRC8SM1 ★	近红外对准盘	SM1螺纹	720-820/890-1065/1490-1590 nm	SM1外壳	参考价
VRC8SM2	近红外对准盘	SM2螺纹	720-820/890-1065/1490-1590 nm	SM2外壳	参考价
VRC8CPT	近红外笼式对准板	30mm笼式	720-820/890-1065/1490-1590 nm	30mm笼式安装	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

VRC8SM1 近红外对准盘的工作原理基于上转换荧光效应。盘面涂覆的特殊荧光材料能够吸收 720-820 nm 范围内的近红外激光光子，并通过多光子吸收或能量传递机制，发射出波长位于可见光范围的荧光。这一物理过程使得操作人员无需使用红外探测卡或相机，即可直接通过肉眼观察光斑位置。

盘面中心精密刻蚀有对准标记，标记线宽控制在微米级别，与荧光背景形成高对比度。在进行光束准直或耦合时，用户可将近红外光束聚焦或扩束至标记区域，通过观察光斑中心与刻线的重合度，实现微米级的光束对准。这种设计有效消除了近红外光束不可见带来的对准误差。

VRC8SM1 配备了标准的 SM1 (1.035″-40) 外螺纹，螺纹加工精度符合 Thorlabs 光学机械标准。它可以直接旋入 SM1 内螺纹的透镜套管、可调式套管或 30 mm 笼式系统中的 SM1 兼容安装座。这种标准化的螺纹接口确保了光学元件的同心度，避免了安装过程中的偏心误差。

在 30 mm 笼式系统中，VRC8SM1 可通过 SM1 转接环或直接安装在带有 SM1 螺纹的笼板及位移台上。结合 Thorlabs 的 XY 平移调整架或旋转平台，用户可以在不破坏系统共轴性的前提下，对近红外光束进行多自由度的精细调节。其 1 英寸外径设计完美适配 30 mm 笼式系统的内部空间。

在使用 VRC8SM1 时，需确保入射激光的功率密度不超过荧光涂层的损伤阈值，避免长时间高功率聚焦照射导致涂层退化。清洁盘面时，应使用专用的光学清洁试剂和无尘擦拭纸，采用拖拽法轻轻擦拭，严禁使用强溶剂或用力刮擦，以保护荧光层和精密对准标记的完整性。
