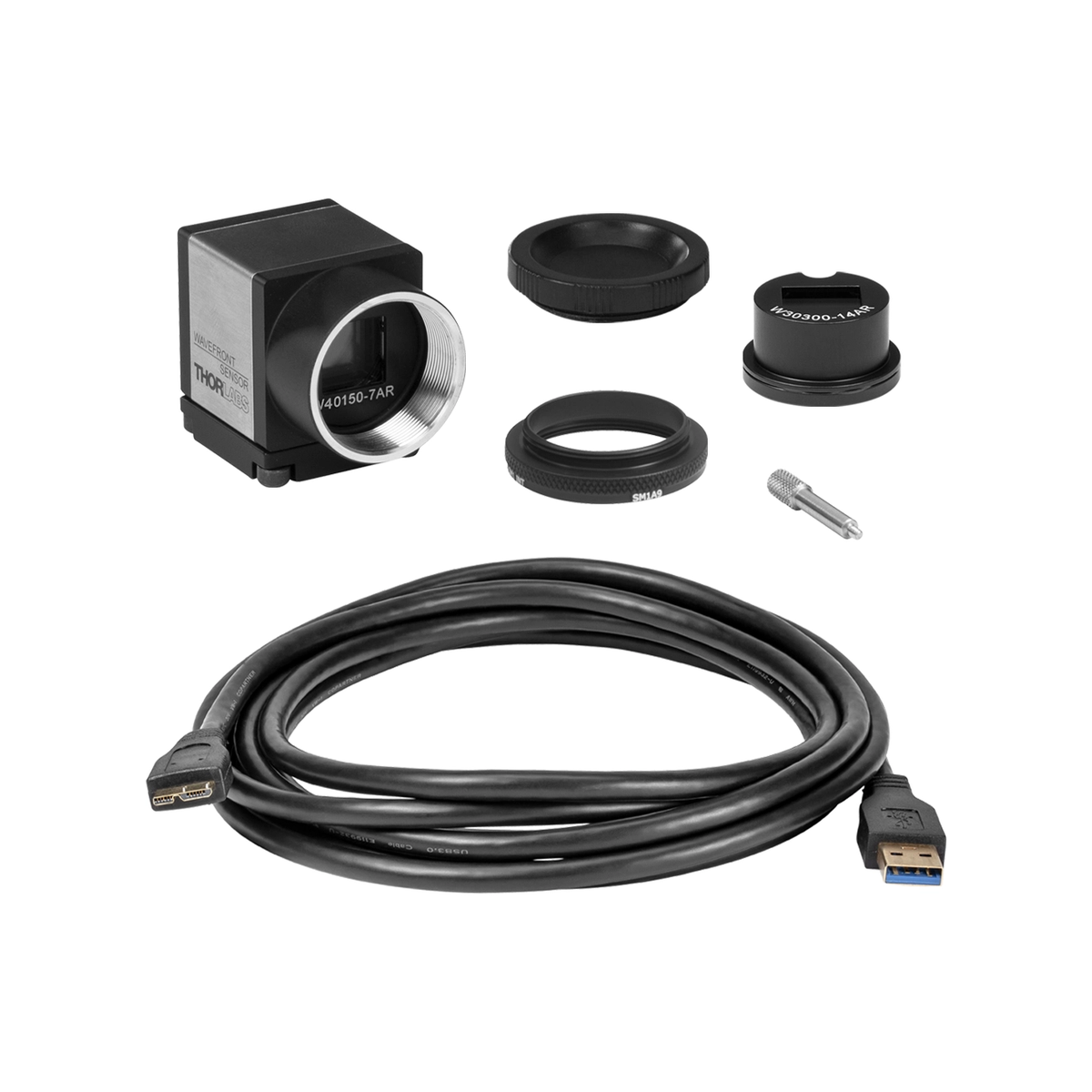

Thorlabs WFS40-K2,WFS40方形孔径波前传感器套件

Thorlabs WFS40-K2,WFS40方形孔径波前传感器套件

¥74,938.00
SKU: WFS40-K2
Category:
Tags:
Brands:

WFS40-K2 – WFS40方形孔径波前传感器套件

Thorlabs 原厂品质 · Shack-Hartmann波前传感 · CMOS图像传感器传感器 · 11.26 mm

WFS40-K2方形孔径波前传感器套件基于Shack-Hartmann原理,提供高精度波前测量能力。该套件采用高灵敏度CMOS图像传感器,结合可更换的增透膜微透镜阵列设计,实现高速、高分辨率的波前探测。其11.26 mm方形孔径与灵活的微透镜配置,完美平衡了测量精度与动态范围,是复杂光学系统波前分析与校正的理想选择。

产品概述

WFS40-K2是一款高性能的方形孔径Shack-Hartmann波前传感器套件,专为精密光学测量与自适应光学系统打造。其核心测量原理基于Shack-Hartmann波前传感法:入射波前被微透镜阵列分割成多个子孔径光束,CMOS图像传感器实时探测各子孔径在焦平面上的焦点位移,进而通过波前重建算法精确计算出整体波前像差。

该套件标配150 µm和300 µm两种间距的镀增透膜微透镜阵列,用户可根据应用需求灵活切换,在空间分辨率与动态范围之间取得最佳平衡。凭借小于λ/100 RMS的卓越波前精度、大于200 λ的超宽动态范围以及USB 3.0高速数据传输接口,WFS40-K2能够轻松应对从静态像差分析到动态波前跟踪的各类挑战。产品广泛应用于激光光束质量评估、光学元件面形检测、自适应光学校正及眼科医疗等前沿领域。

核心特性

  • 基于Shack-Hartmann原理,实现高精度、非接触式波前像差实时测量
  • 卓越的波前精度( 200 λ)
  • 标配150 µm和300 µm两种间距的增透膜微透镜阵列,灵活平衡分辨率与动态范围
  • 采用高灵敏度CMOS传感器,支持全孔径波前高速测量与实时分析
  • 配备USB 3.0高速接口与外部触发输入,确保数据传输高效与多设备同步
  • 11.26 mm方形有效孔径,提供超过2000个子孔径的高密度波前采样
  • 附带专业WaveFront分析软件,提供直观的波前重建、Zernike多项式拟合及3D显示
  • 完整的即插即用套件设计,包含传感器主机、双MLA、线缆及软件,快速部署

技术规格

技术参数 规格值
传感器类型 CMOS图像传感器
波前测量原理 Shack-Hartmann波前传感法
波长范围 400 – 900 nm(增透膜MLA)
孔径尺寸 11.26 mm × 11.26 mm
微透镜阵列间距 150 µm / 300 µm(套件包含两种)
微透镜类型 镀增透膜微透镜阵列
微透镜数量 > 2000个子孔径
波前精度 < λ/100 RMS(典型值)
波前动态范围 > 200 λ
最大帧率 > 8 Hz(全孔径波前)
接口类型 USB 3.0
触发方式 外部触发输入
安装螺纹 8-32英制螺孔
工作温度 0°C – 45°C

注:以上参数为典型值,具体以产品 datasheet 为准。

产品详细说明

Shack-Hartmann波前测量原理

WFS40-K2采用经典的Shack-Hartmann波前传感技术。当待测波前进入传感器时,首先通过微透镜阵列被分割成数百至数千个子光束。每个子光束在CMOS传感器焦平面上形成独立的焦点阵列。如果入射波前为理想平面波,焦点将呈现完美的规则排列;若波前存在像差,各焦点将发生相应的横向位移。通过精确测量这些位移量,系统即可反演出整个波前的相位分布。

灵活的微透镜阵列配置

本套件提供150 µm和300 µm两种间距的增透膜微透镜阵列。150 µm间距的MLA提供更高的空间分辨率,适合检测高频像差和精细波前特征;300 µm间距的MLA则具有更大的子孔径,能够测量更陡峭的波前斜率,从而提供更大的动态范围。用户可根据具体测试需求快速更换MLA,实现分辨率与动态范围的最佳平衡。

强大的波前重建与分析软件

配套的专业WaveFront分析软件具备强大的数据处理能力。软件内置高效的波前重建算法,支持Zernike多项式拟合、峰谷值(PV)及均方根(RMS)计算。用户界面直观,可实时显示二维波前等高线图、三维波前形貌图及光斑阵列分布,并支持数据导出与外部触发同步,为光学系统的装调、检测与闭环控制提供可靠的数据支撑。

应用领域

  • 自适应光学系统闭环校正
  • 激光光束质量与发散角检测
  • 光学元件面形与像差评估
  • 眼科医疗与视觉光学测量
  • 望远镜及天文光学系统波前校正
  • 半导体光刻与精密光学系统装调

订货信息

本产品型号为 WFS40-K2,下单时请提供完整型号。

如需定制特殊规格或批量采购,请联系我们的销售人员获取报价和货期信息。

所有产品均提供原厂正品保证,附带完整的产品资料和售后支持。

常见问题 (FAQ)

Q1: Shack-Hartmann波前传感器的工作原理是什么?

A: Shack-Hartmann波前传感器由微透镜阵列(MLA)和图像传感器组成。入射波前被微透镜阵列分割成许多子孔径,每个子透镜将入射光聚焦成一个光斑在传感器上。通过测量每个光斑相对于参考位置的偏移量,可以计算出每个子孔径内的波前斜率,再通过波前重建算法恢复出完整的波前相位分布。这是一种非接触、高速、高精度的波前测量技术。

Q2: 不同微透镜阵列间距(150µm vs 300µm)有什么区别?

A: 微透镜间距决定了空间分辨率和动态范围的平衡。150µm间距的微透镜阵列提供更高的空间分辨率(更多子孔径),适合测量细节丰富、变化剧烈的波前,但波前动态范围较小。300µm间距的微透镜阵列子孔径更大,波前动态范围更大,可以测量更严重的像差,但空间分辨率较低。用户可以根据被测波前的特征选择合适的MLA配置。

Q3: WFS20、WFS31、WFS40系列有什么区别?

A: WFS20是高速系列,具有最高的测量帧率,适合动态波前测量和实时反馈应用。WFS31是大面积矩形孔径系列,拥有11.25mm×7.03mm的矩形有效孔径,适合测量椭圆或非对称光束。WFS40是方形孔径系列,拥有11.26mm×11.26mm的方形有效孔径,提供最大的测量面积和最多的子孔径数量,适合大口径圆形光束的高精度波前测量。

Q4: 产品的保修期是多久?

A: 本产品享受原厂标准保修服务,保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障,我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。

免责声明

本产品信息仅供参考,实际产品参数、外观及包装以原厂出货为准。产品规格如有变更,恕不另行通知。

由于不同测量环境和设备的差异,产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书,如有疑问请联系客服确认。

本产品仅用于科研、工业等合法用途,不得用于任何违反国家法律法规的场合。
