说到固体激光器，就绕不开Nd:YAG。掺钕钇铝石榴石（Nd:YAG）是用量最大、技术最成熟的激光晶体——从工业切割的万瓦级设备，到眼科手术室里的精密仪器，再到你手里那支绿光激光笔，背后可能都有它的身影。今天这篇文章，我们就来系统聊聊Nd:YAG和各种掺钕激光晶体到底是什么、它们是怎么工作的、各有什么特点、又该怎么选型。
本文目录

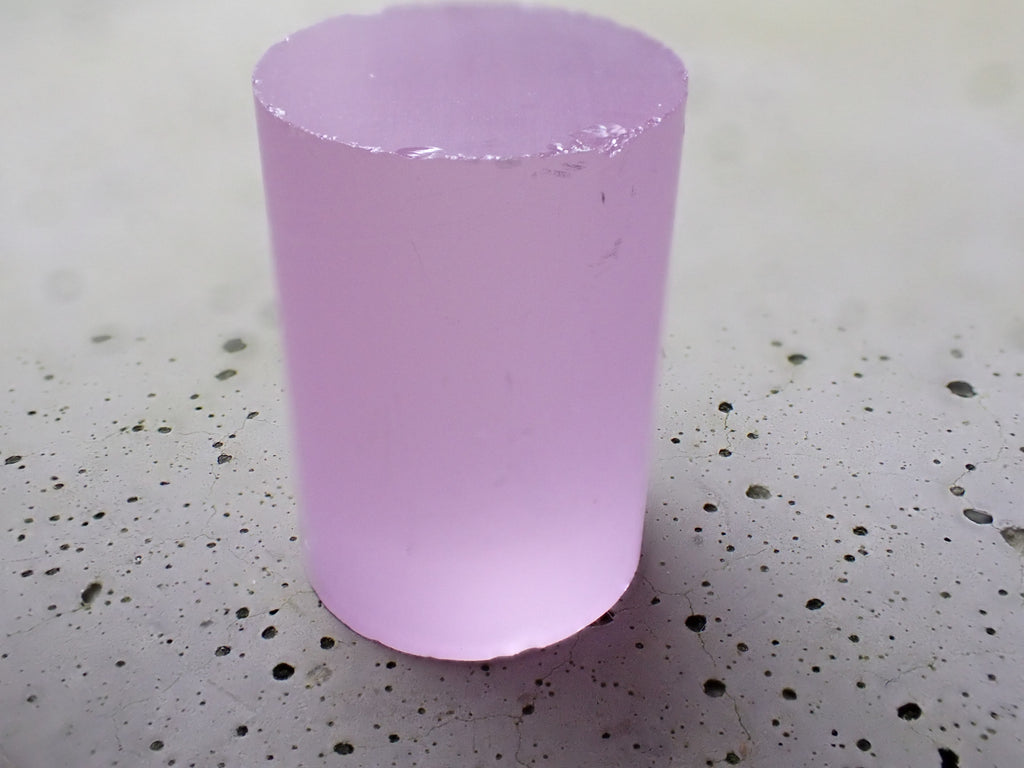

一、核心概念：什么是掺钕激光晶体
掺钕激光晶体，就是以三价钕离子（Nd³⁺）作为激活离子的激光晶体。其中最著名、应用最广的当属 Nd:YAG（掺钕钇铝石榴石）——可以说，Nd:YAG是固体激光器界的”国民女神”，用量最大、技术最成熟、应用最广泛。
一个有趣的数字：全球每年消耗的激光晶体中，按重量算，Nd:YAG可能占了一半以上。从工业切割到医疗美容，从科研实验到军事装备，到处都能看到它的身影。
Nd³⁺是一种稀土离子，它的能级结构非常适合做激光：四能级系统、荧光寿命长、量子效率高、有强的吸收峰正好匹配半导体激光器的输出波长。自打1964年贝尔实验室首次实现Nd:YAG激光输出以来，六十多年过去了，它依然是固体激光领域的”顶流”。
| Nd:YAG 基本参数速览 | |
|---|---|
| 化学式 | Nd³⁺:Y₃Al₅O₁₂（钕掺杂钇铝石榴石） |
| 激活离子 | Nd³⁺（钕离子） |
| 基质晶体 | YAG（钇铝石榴石） |
| 主激光波长 | 1064 nm（近红外） |
| 其他波长 | 1319 nm、946 nm、1123 nm 等 |
| 常用泵浦波长 | 808 nm（主吸收峰） |
| 荧光寿命 | 约 230 μs（室温下） |
| 热导率 | 约 14 W/m·K |
| 莫氏硬度 | 8.5（非常硬） |
除了Nd:YAG，常见的掺钕激光晶体还有 Nd:YVO₄（钒酸钇）、Nd:YLF（氟化钇锂）、Nd:Glass（钕玻璃）、Nd:GdVO₄、Nd:LuAG 等，每种都有自己的特点和适用场景。
二、工作原理：Nd³⁺能级与激光跃迁

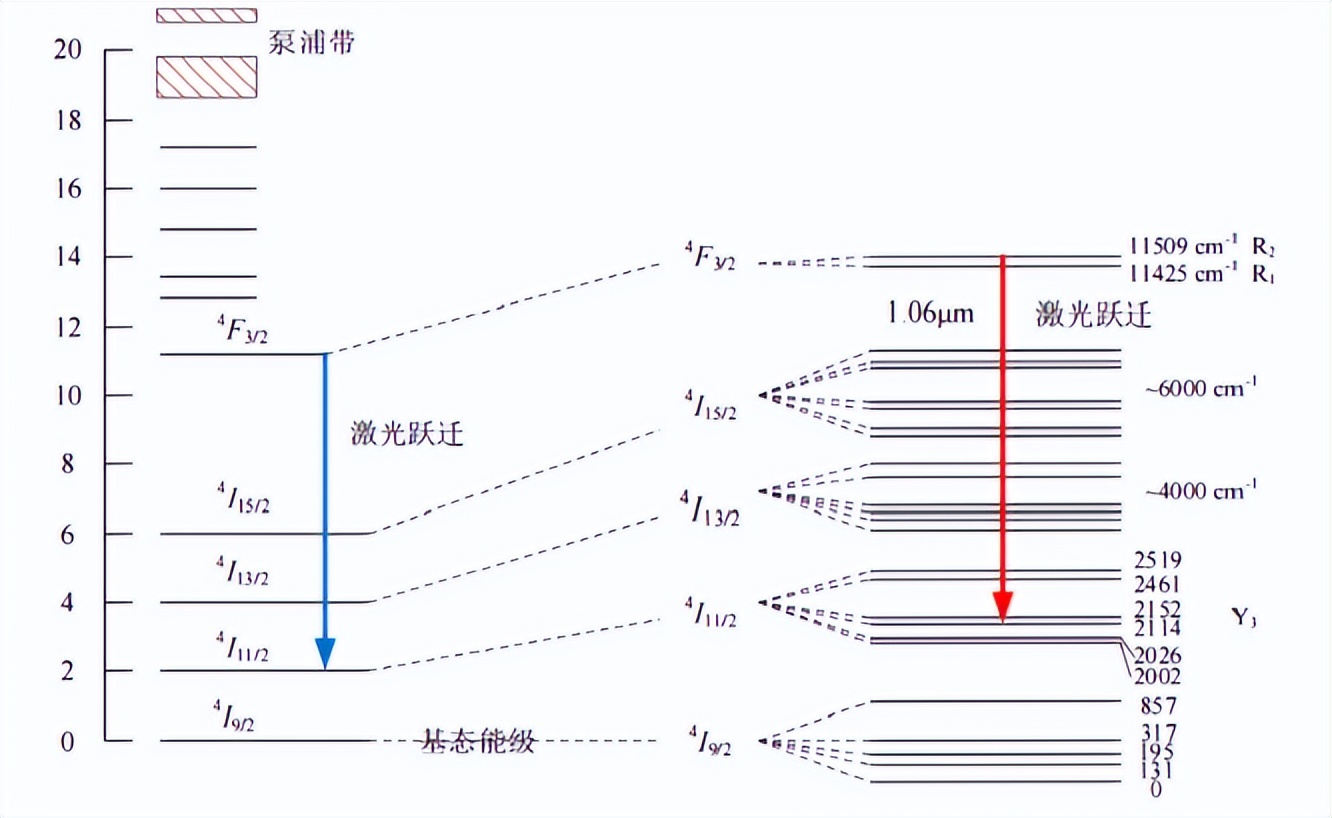

1. Nd³⁺的能级结构
Nd:YAG的激光跃迁发生在Nd³⁺离子的4f电子构型内。因为4f电子受到外层5s和5p电子的屏蔽，所以基质对能级结构的影响相对较小——这也是为什么掺钕晶体不管基质是什么，主波长都在1064nm附近。
Nd³⁺的主要能级（从低到高）：
- ⁴I₉/₂：基态（Ground State），946nm跃迁的下能级
- ⁴I₁₁/₂：第一激发多重态，主激光跃迁（1064nm）的下能级
- ⁴I₁₃/₂：1319nm跃迁的下能级
- ⁴F₃/₂：亚稳态（Metastable），激光上能级，荧光寿命约230μs
- ⁴F₅/₂ + ²H₉/₂：泵浦吸收带，808nm泵浦对应的能级
2. 1064nm主激光跃迁过程
- 泵浦吸收：808nm的泵浦光被Nd³⁺吸收，基态（⁴I₉/₂）的粒子被激发到⁴F₅/₂ / ²H₉/₂ 泵浦带
- 快速无辐射弛豫：粒子从泵浦带迅速弛豫到亚稳态 ⁴F₃/₂，多余能量以热的形式释放（量子缺陷约24%）
- 粒子数反转：⁴F₃/₂ 荧光寿命很长（约230μs），粒子大量堆积，相对于下能级 ⁴I₁₁/₂ 形成粒子数反转
- 受激辐射（1064nm）：⁴F₃/₂ → ⁴I₁₁/₂ 跃迁，释放1064nm光子，在谐振腔反馈下不断放大
- 下能级弛豫：落到 ⁴I₁₁/₂ 的粒子快速弛豫回基态，继续参与循环
3. 为什么是四能级系统？
因为激光下能级（⁴I₁₁/₂）的能量远高于室温下的热运动能量（kT ≈ 200 cm⁻¹，而⁴I₁₁/₂约为2000 cm⁻¹），所以热平衡时⁴I₁₁/₂上几乎没有粒子。正因为下能级本来就是”空的”，只需要很少的粒子被泵浦到上能级，就能实现粒子数反转——阈值很低。
4. 多波长输出
| 跃迁 | 波长 | 上能级 | 下能级 | 相对强度 |
|---|---|---|---|---|
| ⁴F₃/₂ → ⁴I₉/₂ | 946 nm | ⁴F₃/₂ | ⁴I₉/₂ | 弱（准三能级） |
| ⁴F₃/₂ → ⁴I₁₁/₂ | 1064 nm | ⁴F₃/₂ | ⁴I₁₁/₂ | 最强 |
| ⁴F₃/₂ → ⁴I₁₃/₂ | 1319 nm | ⁴F₃/₂ | ⁴I₁₃/₂ | 较强 |
| ⁴F₃/₂ → ⁴I₁₅/₂ | 1833 nm | ⁴F₃/₂ | ⁴I₁₅/₂ | 很弱 |
1064nm是增益最高的谱线。如果想要1319nm或946nm输出，需要通过镀膜选择性地抑制1064nm，否则1064nm增益太高会抢先起振。
5. 泵浦方式
- 灯泵浦：氙灯/氪灯，效率低（2-3%）、寿命短，但单次脉冲能量大
- LD端面泵浦：808nm LD从端面泵浦，效率高（>30%）、光束质量好，适合中小功率
- LD侧面泵浦：LD阵列从侧面泵浦，功率可扩展性好，适合中高功率
- 带内泵浦（885nm/869nm）：直接泵浦到⁴F₃/₂能级，量子缺陷更小、发热更少、效率更高
三、关键参数详解
| 参数 | 数值 | 说明 |
|---|---|---|
| 主激光波长 | 1064 nm | 近红外，不可见 |
| 泵浦峰波长 | 808 nm | 最常用的LD泵浦波长 |
| 发射截面 | ~2.8×10⁻¹⁹ cm² | 中等偏大 |
| 荧光寿命 | ~230 μs | 室温，低掺杂浓度 |
| 量子效率 | ~99.9% | 极高（几乎没有猝灭） |
| 热导率 | ~14 W/m·K | 激光晶体中第一梯队 |
| 折射率 | ~1.82 | 各向同性（立方晶系） |
| 莫氏硬度 | 8.5 | 很硬，不易划伤 |
| 熔点 | ~1970 ℃ | 很高 |
| 常用掺杂浓度 | 0.6 ~ 1.1 at.% | 太高会浓度猝灭 |
关键参数深度解读
荧光寿命230μs意味着什么？ 长荧光寿命意味着可以储存足够的能量，适合调Q脉冲输出。但对于飞秒超快激光，长寿命反而不是必须的。
热导率14 W/m·K是什么水平？ 在激光晶体里属于第一梯队。YVO₄约5 W/m·K，KTP约1.5 W/m·K。高导热意味着高功率时热透镜更小、光束质量更好。
各向同性（立方晶系）：YAG是立方晶系，没有双折射，镀膜和加工更容易，但也意味着不能做相位匹配（非线性光学需要双折射晶体）。
四、主要种类对比
1. Nd:YAG——用量最大的”老大哥”
掺钕钇铝石榴石，整个激光晶体领域的标杆。热导率高、机械强度好、光学均匀性好、化学性质稳定、可做大尺寸、价格适中。几乎所有固体激光领域都在使用。
2. Nd:YVO₄——小型DPSS的宠儿
掺钕钒酸钇。吸收截面大（约是YAG的4倍）、发射截面大（约是YAG的3倍）、增益高、泵浦阈值低。但热导率低（约5 W/m·K）、机械强度一般。常用于小型绿光激光器（激光笔、小型打标机）。
3. Nd:YLF——特殊场合的利器
掺钕氟化钇锂。荧光寿命长（约480μs，是YAG的两倍）、非线性折射率低（热透镜小）、自然双折射（偏振输出稳定）。但硬度低（莫氏4-5）、热导率低、吸湿性。适合高能量调Q脉冲、锁模激光、紫外激光。
4. Nd:Glass——大能量的”巨无霸”
掺钕玻璃。可以做成非常大的尺寸（美国NIF用的钕玻璃片直径达40cm），但热导率极低（约1 W/m·K），只能脉冲工作且重复频率不能太高。用于高能量脉冲激光器（激光核聚变）。
5. 几种掺钕晶体对比表
| 特性 | Nd:YAG | Nd:YVO₄ | Nd:YLF | Nd:Glass |
|---|---|---|---|---|
| 主波长 | 1064nm | 1064nm | 1047/1053nm | ~1053nm |
| 发射截面 | 中 | 大 | 中 | 小 |
| 荧光寿命 | 230μs | 90μs | 480μs | 300-400μs |
| 热导率 | 高（14） | 低（5） | 低（6） | 极低（~1） |
| 机械强度 | 高 | 中 | 低 | 高 |
| 典型应用 | 低→极高功率 | 低功率小型DPSS | 高能量脉冲 | 超大能量脉冲 |
五、应用场景
1. 工业激光加工（最大应用市场）

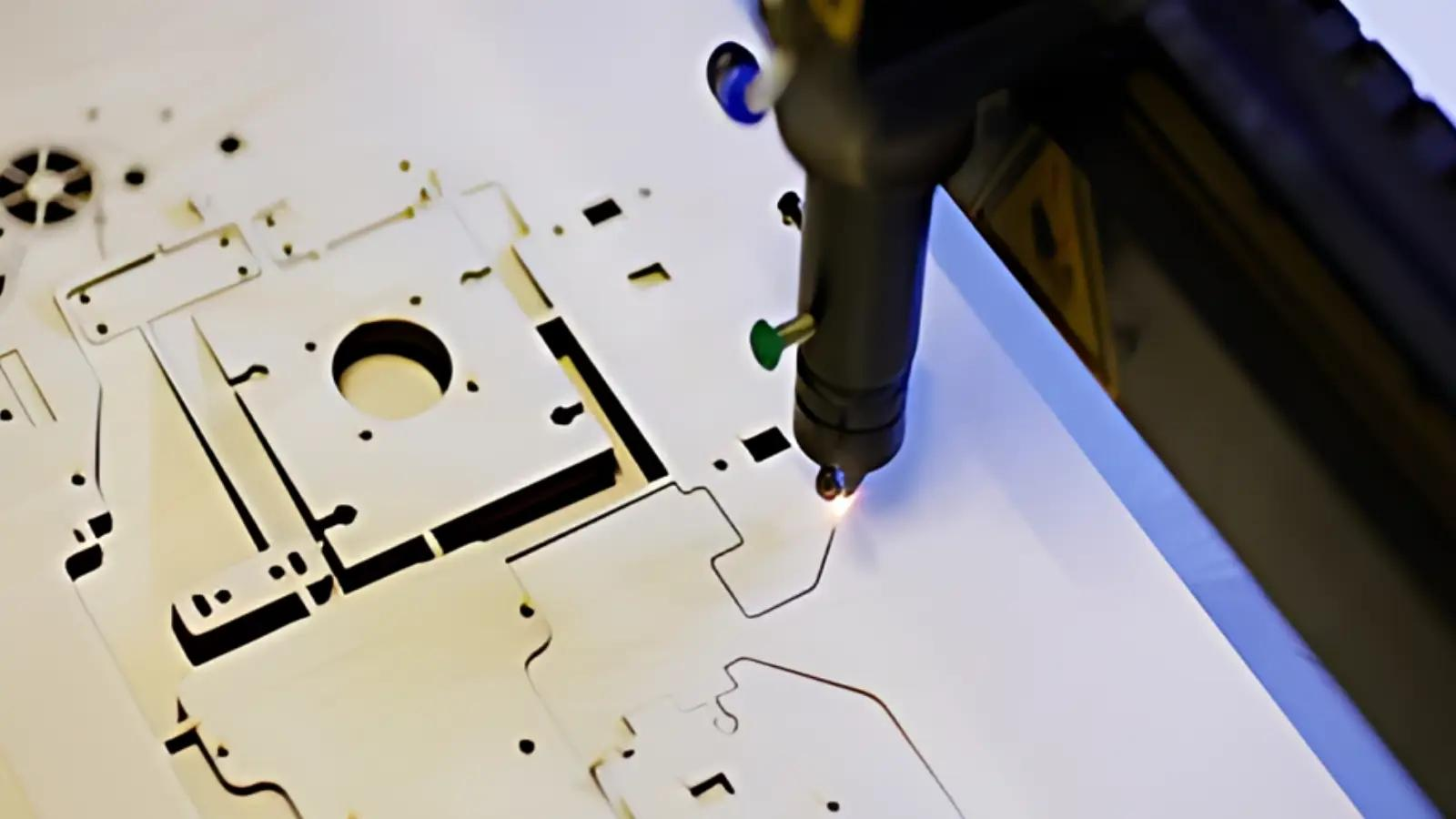

- 激光切割：千瓦级到万瓦级，切割金属板材
- 激光焊接：汽车车身、电子元器件精密焊接
- 激光打标：金属、塑料、陶瓷永久标记
- 激光打孔：航空发动机叶片气膜孔、喷油嘴微孔
- 激光熔覆/淬火：表面热处理和增材修复
2. 医疗应用
- 眼科：后囊切开术、周边虹膜切开术（青光眼）
- 皮肤科：去纹身、去色素性病变、脱毛（配合倍频532nm）
- 外科：软组织切割、凝固止血
- 牙科：硬组织处理、牙周治疗
- 美容：嫩肤、去皱
3. 军事与国防
激光测距、目标指示、激光制导、光电对抗、激光引信——军用领域对Nd:YAG的需求很大，因为它成熟可靠、环境适应性好。
4. 科研与实验
非线性光学泵浦源（倍频532nm、三倍频355nm、四倍频266nm）、拉曼光谱、泵浦染料激光器/钛宝石激光器、激光光谱学等。
六、常见误区
误区1：Nd:YAG只能出1064nm
不对。Nd:YAG可以输出多种波长：1064nm（最强）、1319nm（次强）、946nm、1123nm、1112nm、1833nm等。只要镀膜设计合适、抑制掉1064nm的强增益，其他波长也能稳定输出。比如1319nm的Nd:YAG激光器在医疗和光通信领域就有不少应用。
误区2：所有掺钕晶体的波长都是1064nm
也不对。虽然Nd³⁺的能级结构受基质影响不大，但不同基质的晶场环境还是会让波长有微小偏移。比如Nd:YLF是1047nm（o光）/ 1053nm（e光），钕玻璃约1053nm。这些差异在精密应用中需要考虑。
误区3：Nd:YAG是最好的激光晶体
没有最好，只有最合适。要小型化低阈值选Nd:YVO₄，要高能量脉冲选Nd:YLF，要超快激光选Ti:Sapphire或Yb系列，要高效率高功率选Yb:YAG。选型是综合权衡的过程。
误区4：808nm是Nd:YAG唯一的泵浦波长
808nm最常用，但不是唯一的。Nd³⁺有多个吸收带：750nm、808nm（最强）、869nm、885nm等。特别是885nm带内泵浦，量子缺陷更小（约17% vs 24%），发热更少、效率更高，在高功率领域越来越受重视。
误区5：Nd:YAG的热导率总是14 W/m·K
14 W/m·K是纯YAG基质的数值。掺了钕之后热导率会下降——掺杂浓度越高，热导率越低，因为Nd³⁺的质量和Y³⁺不同，造成晶格畸变，增加声子散射。高掺杂（>1 at.%）的Nd:YAG，热导率可能降到10 W/m·K以下。
误区6：掺杂浓度越高越好
掺杂浓度高能增加泵浦光吸收，但副作用也明显：浓度猝灭（相邻Nd³⁺交叉弛豫，效率和荧光寿命下降）、热导率下降、热透镜增强、光学均匀性变差。Nd:YAG的最优掺杂浓度范围是0.6-1.1 at.%，端面泵浦小功率用高掺杂缩短吸收长度，侧面泵浦高功率用低掺杂获得更好热性能。
