你有没有想过一个问题：为什么激光器可以发出绿光、紫外光，甚至深紫外光？毕竟常见的激光晶体（比如Nd:YAG）发出的明明是 1064nm 的红外光啊。答案就在非线性光学晶体里——这种神奇的晶体能把一种波长的激光”变”成另一种波长，就像光学世界里的”魔法转换器”。
从绿光激光笔到紫外光刻机，从光参量振荡器到太赫兹源，非线性光学晶体几乎无处不在。但到底什么是非线性光学效应？相位匹配又是怎么回事？BBO、LBO、KTP、KDP这些名字让人眼花缭乱，它们之间到底有什么区别？今天这篇文章，我们系统梳理非线性光学晶体的全貌。
📋 本文目录
- 一、核心概念：什么是非线性光学晶体？
- 二、工作原理：非线性效应与相位匹配
- 三、关键参数：怎么衡量一块非线性晶体好不好？
- 四、分类类型：硼酸盐、磷酸盐、铌酸盐大家族
- 五、应用场景：非线性晶体都用在哪里？
- 六、常见误区：关于非线性晶体的6个认知误区
一、核心概念：什么是非线性光学晶体？

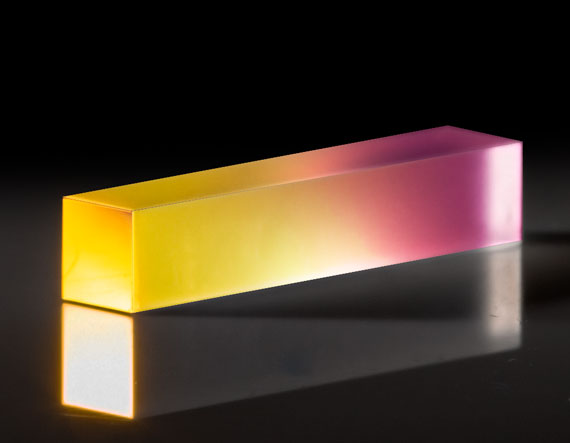

非线性光学晶体（Nonlinear Optical Crystals）是一类能够产生非线性光学效应的特种晶体材料。简单说，当光通过这种晶体时，输出光的频率、相位、偏振等特性会发生”非线性”的变化——也就是输入光和输出光之间不再是简单的线性关系。
我们换个更直观的说法：
- 普通的光学玻璃：光进去什么波长，出来还是什么波长，只是强度变弱了一点、方向变了一下
- 非线性光学晶体：光进去，出来的可能是两倍频的光（1064nm进去，532nm出来），也可能产生新的波长，甚至把弱光放大
打个比方：普通光学材料就像一面”诚实的镜子”，你长什么样它就反射什么样；非线性光学晶体就像一面”魔术镜”，你进去一个颜色，它能给你变出来另一个颜色。
非线性光学效应的本质是：在强激光的作用下，晶体中的原子（或离子、电子）会发生足够大的位移，导致介质的极化强度 P 与电场强度 E 之间不再是简单的线性关系，而需要引入更高阶的非线性项：
P = ε₀(χ⁽¹⁾E + χ⁽²⁾E² + χ⁽³⁾E³ + …)
其中 χ⁽¹⁾ 是线性极化率（对应普通的折射、吸收等），χ⁽²⁾ 是二阶非线性极化率（对应倍频、和频、差频、光参量振荡等），χ⁽³⁾ 是三阶非线性极化率（对应三次谐波、四波混频、克尔效应等）。
非线性光学晶体主要利用的是二阶非线性效应（χ⁽²⁾），因为它的效率最高、应用最广。而二阶非线性效应只能在不具有反演对称性的晶体（非中心对称晶体）中存在——这也是为什么并不是所有透明晶体都能做非线性光学晶体的原因。
二、工作原理：非线性效应与相位匹配
1. 二阶非线性光学效应有哪些？
基于二阶非线性极化率 χ⁽²⁾ 的效应主要有以下几种：

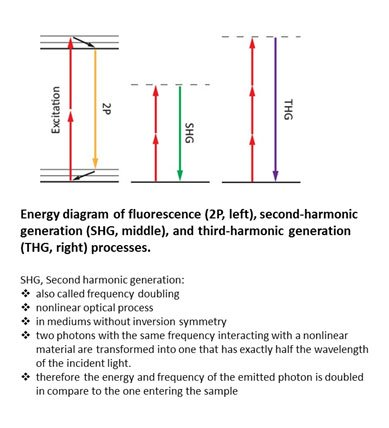

- 二次谐波产生（SHG/倍频）：两个相同频率ω的光子”合并”成一个频率为2ω的光子。例：1064nm → 532nm绿光。这是最常用、最成熟的非线性效应。
- 和频产生（SFG）：两个不同频率ω₁和ω₂的光子合并，产生频率为ω₁+ω₂的光子。例：1064nm + 532nm → 355nm紫外光。
- 差频产生（DFG）：一个高频光子ω₁和一个低频光子ω₂相互作用，产生差频光子ω₁-ω₂。常用于产生中远红外激光。
- 光参量振荡（OPO）：一个高频泵浦光子ω_p分裂成信号光ω_s和闲频光ω_i，满足ω_p = ω_s + ω_i。最大优势是波长可调谐范围极宽。
- 光参量放大（OPA）：原理跟OPO类似，但没有谐振腔，用泵浦光把弱信号光放大。常用于超快激光。
2. 相位匹配：非线性效应的”开关”
非线性光学效应要能高效发生，有一个非常关键的前提条件——相位匹配（Phase Matching）。
为什么需要相位匹配？基频光在晶体中传播时，一路走一路”激发”出倍频光。但由于晶体存在色散，基频光和倍频光的折射率不一样，所以它们的传播速度不同——前面产生的倍频光和后面产生的倍频光之间会有相位差，如果相位差累积到一定程度，就会出现”相消”而不是”相长”，转换效率就上不去了。
相位匹配的核心思想就是：通过某种方式，让基频光和非线性过程产生的新频率光在晶体中的相速度相等（即折射率相等），这样产生的倍频光就能同相位叠加，效率最高。
3. 三种相位匹配方式
| 相位匹配方式 | 原理 | 代表晶体/应用 | 优缺点 |
|---|---|---|---|
| 角度相位匹配 | 利用双折射，调整传播角度使n相等 | BBO、LBO、KDP（最常用） | 调谐灵活，但有走离效应 |
| 温度相位匹配 | 通过改变温度调折射率 | LBO非临界相位匹配(NCPM) | 无走离、接受角大，但调谐不便 |
| 准相位匹配(QPM) | 周期性改变非线性系数方向 | PPLN（周期极化铌酸锂） | 可用最大d系数、调谐灵活，但制备难、损伤阈值低 |
在角度相位匹配中，还有两个重要的工程概念：
- 走离角（Walk-off Angle）：e光的能流方向与波矢方向不一致，导致倍频光偏离基频光方向。走离角越大，限制了有效作用长度。
- 接受角（Acceptance Angle）：转换效率下降到最大值一半时的角度偏差。接受角越大，晶体对角度的容忍度越高，使用越方便。
三、关键参数：怎么衡量一块非线性晶体好不好？
| 参数名称 | 符号 | 含义 | 说明 |
|---|---|---|---|
| 非线性系数 | d_ij | 二阶非线性极化率的大小 | 越大，转换效率越高 |
| 透光范围 | – | 晶体透明的波长区间 | 必须覆盖所有参与作用的波长 |
| 相位匹配范围 | – | 能实现相位匹配的波长范围 | 决定了晶体能用在什么波段 |
| 激光损伤阈值 | LIDT | 能承受的最大激光功率/能量密度 | 高功率应用的关键参数 |
| 走离角 | ρ | 角度相位匹配中的能流走离 | 越小越好 |
| 接受角 | Δθ | 相位匹配的角度容忍度 | 越大越好用 |
| 温度带宽 | ΔT | 相位匹配的温度容忍度 | 越大越稳定 |
非线性系数 d_ij：衡量晶体”非线性能力”强弱的最直接参数。但 d 不是越大越好——d 大的晶体往往损伤阈值低、透光范围窄，需要综合权衡。常见的 d 值范围：KDP 约 0.4 pm/V，BBO 约 2 pm/V，LiNbO₃ 约 25 pm/V。
激光损伤阈值：非线性过程通常需要高光强才能高效发生，但光强太高又会打坏晶体。损伤阈值是限制非线性晶体最大输出功率的重要因素。
四、分类类型：硼酸盐、磷酸盐、铌酸盐大家族
1. 硼酸盐系列（应用最广）
代表晶体：BBO（β-BaB₂O₄）、LBO（LiB₃O₅）、CBO（CsB₃O₅）、BIBO（BiB₃O₆）、CLBO（CsLiB₆O₁₀）
特点：紫外透过性能好，损伤阈值较高，是目前应用最广的非线性晶体家族。主要用于紫外到可见光的倍频、和频，高功率激光频率转换。
2. 磷酸盐/砷酸盐系列
代表晶体：KDP（KH₂PO₄）、KD*P（KD₂PO₄）、KTP（KTiOPO₄）、RTP（RbTiOPO₄）
特点：KDP系列能生长大尺寸单晶（甚至米级），KTP非线性系数大。KDP用于高功率激光（如惯性约束核聚变），KTP用于绿光倍频（商用绿光激光器的主力）。
3. 铌酸盐系列
代表晶体：LiNbO₃（铌酸锂）、MgO:LiNbO₃（掺镁铌酸锂）、KNbO₃
特点：非线性系数很大（比BBO大一个数量级以上），但损伤阈值较低，易发生光折变。周期极化铌酸锂（PPLN）和绝缘体上铌酸锂（LNOI）是当前集成光子学的热门方向。
4. 红外非线性晶体
代表晶体：AgGaS₂（硫镓银）、ZnGeP₂（磷锗锌）、GaSe（硒化镓）、OP-GaAs
特点：能在中红外甚至远红外波段实现相位匹配，用于中远红外OPO和太赫兹产生。但损伤阈值较低、部分晶体有毒或难生长。
五、应用场景：非线性晶体都用在哪里？
1. 激光频率转换（最主要的应用）
这是非线性光学晶体最大的用途。固体激光器的输出波长有限（比如1064nm、1080nm等），但实际应用中我们需要各种波长——绿光、紫外、深紫外、中红外等。这些波长很多都不是激光介质本身能直接产生的，而是通过非线性晶体”变”出来的。
- 绿光激光器：1064nm 通过 KTP 或 LBO 倍频得到 532nm 绿光
- 紫外激光器：1064nm 先倍频到 532nm，再和频得到 355nm 紫外
- 深紫外激光器：进一步和频或倍频到 266nm 甚至 177.3nm
2. 光参量振荡器（OPO）
OPO 是目前获得宽调谐激光最有效的手段之一。通过一块非线性晶体加上两个腔镜，就可以把固定波长的泵浦激光转换成波长连续可调的信号光和闲频光。BBO-OPO 可以从可见光调到近红外，PPLN-OPO 可以覆盖中红外，ZGP-OPO 可以延伸到远红外。
3. 超快激光的频率转换与放大
在飞秒超快激光领域，非线性晶体也是不可或缺的。BBO、LBO等晶体用于超快激光的倍频、和频；光参量放大（OPA、NOPA）则是产生超短脉冲、超宽调谐范围的重要技术手段。
4. 电光调制与Q开关
KDP、KD*P、LiNbO₃等晶体同时具有显著的电光效应（泡克尔斯效应）。利用电光效应可以制作电光调制器、电光开关、激光Q开关等。KD*P 普克尔盒是目前高功率激光器中最常用的Q开关元件之一。
5. 集成光学与光子学
铌酸锂晶体因其优异的电光和非线性性能，被称为”光学硅”。周期极化铌酸锂（PPLN）以及最新的绝缘体上铌酸锂（LNOI）技术，在集成光子学、光通信、量子光学等领域有着重要应用。
六、常见误区：关于非线性晶体的6个认知误区
误区1：什么晶体都能产生非线性光学效应
不对。二阶非线性效应（倍频、和频等）只能在不具有反演对称性的晶体中产生。如果晶体是中心对称的，χ⁽²⁾ = 0，就不会有二阶非线性效应。这也是为什么石英晶体虽然透明但不能做倍频晶体（它是中心对称的）。玻璃是各向同性的，更不会有二阶非线性效应。
误区2：非线性系数越大的晶体越好
非线性系数大当然有好处，但不是唯一指标，还要综合考虑：损伤阈值（d大的晶体往往损伤阈值低）、透光范围、相位匹配范围、走离角、化学稳定性、价格等。比如铌酸锂的非线性系数比BBO大一个数量级，但它的损伤阈值低、容易光折变，所以在高功率应用中还是BBO或LBO更常用。
误区3：只要相位匹配了，转换效率就会100%
相位匹配只是满足了”能相长叠加”的条件，但实际转换效率受很多因素限制：晶体长度、基频光功率密度、晶体损耗、光束质量、走离效应等。对于倍频来说，纳秒脉冲倍频效率通常在30%-60%，连续光倍频效率更低。
误区4：同一块晶体只能做一种非线性转换
不对。一块非线性晶体可以做多种非线性过程，只要相位匹配条件满足就行。比如BBO晶体，既能做1064nm倍频到532nm，也能做532nm倍频到266nm，还能做OPO产生可调谐激光。只是不同的应用需要不同的晶体切割角度。
误区5：温度对非线性晶体使用影响不大
恰恰相反，温度影响很大。一方面，折射率会随温度变化，温度变了相位匹配条件就变了——所以很多非线性晶体使用时需要精确控温。另一方面，高功率激光通过晶体时会产生热效应，不仅改变相位匹配条件，还可能导致热透镜、热应力甚至晶体破裂。
误区6：非线性晶体只能用在激光频率转换
非线性光学晶体的主要应用确实是激光频率转换，但远不止于此。电光调制（Q开关、电光调制器）、光参量放大、太赫兹产生、量子光学（纠缠光子对产生）、集成光子学等领域，都离不开非线性光学晶体。
📚 参考来源
- RP Photonics Encyclopedia – Nonlinear Crystals
- 《非线性光学》（Robert W. Boyd）
- 《非线性光学原理》（沈元壤）
- 《非线性光学晶体材料科学》
- 《激光频率转换技术》
