导语：保偏光纤（Polarization-Maintaining Fiber，简称 PM Fiber）是一种特殊设计的单模光纤，通过在纤芯区域引入强烈的定向双折射，使两个正交偏振模式的传播常数产生显著差异，从而在传输过程中保持输入光的线偏振态不变。典型 PM 光纤的拍长在 1–5 mm 量级（对应双折射 B ≈ 10⁻⁴–10⁻³），偏振消光比 PER 可达 20–40 dB，衰减略高于标准单模光纤（1550 nm 处约 0.5–2.5 dB/km，因应力棒散射）。它是光纤陀螺（FOG）、干涉型传感器、保偏光纤激光器和相干光通信系统中不可替代的核心器件。
一、术语定义与基本概念
1.1 什么是保偏光纤？
保偏光纤是一种具有强内建双折射（built-in birefringence）的特种单模光纤。与标准单模光纤不同，它不是试图消除双折射，而是主动引入远大于环境扰动的定向双折射，使两个正交偏振模式之间无法有效耦合，从而保持偏振态的稳定传输。
RP Photonics 将保偏光纤定义为：「specialty optical fibers with strong built-in birefringence, preserving the properly oriented linear polarization of an input beam」[1]。
1.2 PM 光纤与标准单模光纤 / 单偏振光纤的区别
| 特性 | 标准单模光纤 (SMF) | 保偏光纤 (PM Fiber) | 单偏振光纤 (SP Fiber) |
|---|---|---|---|
| 双折射量级 | ~10⁻⁷（随机、不可控） | ~10⁻⁴–10⁻³（定向、可控） | ~10⁻⁴–10⁻³ + 高损耗差 |
| 传输偏振模式数 | 2（简并） | 2（非简并，去耦合） | 1（另一偏振被截止） |
| 偏振保持原理 | 无（输出偏振随机漂移） | 强双折射抑制模式耦合 | 一个偏振模式处于截止区 |
| 对准要求 | 无偏振对准要求 | 输入须对准主轴 | 仅传输一个偏振，无需对准 |
| 典型损耗 @1550nm | ≤ 0.2 dB/km | 0.8–2.5 dB/km | 高于 PM 光纤 |
| 成本 | 最低 | 中等（SMF 的 5–20 倍） | 高 |
关键区分：保偏光纤传输两个偏振模式但抑制耦合（「传两个，不混合」）；单偏振光纤只允许一个偏振模式存在（「只传一个」）。两者不可混用 [1][2]。
二、物理原理
2.1 双折射机理
保偏光纤的核心物理机制是高双折射——即在纤芯截面内建立两个正交方向上折射率的显著差异。

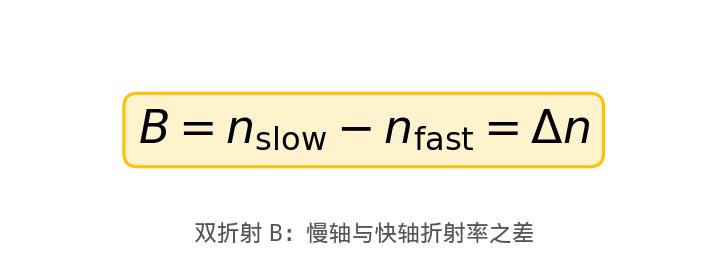

双折射定义为慢轴折射率与快轴折射率之差：
引入双折射的两种主要途径 [1][3]：
（1）应力型双折射（Stress-induced birefringence）：在纤芯两侧的包层中嵌入热膨胀系数不同的应力棒（通常为掺硼硅玻璃）。光纤拉丝冷却过程中，应力棒与周围石英的收缩差异对纤芯产生定向机械应力，通过光弹效应（photoelastic effect）产生折射率各向异性。这是 PANDA 光纤和 Bow-tie 光纤的工作原理，也是目前商业化最成熟的方案。
（2）形状双折射（Form birefringence）：利用纤芯几何形状的不对称性（如椭圆芯）产生双折射。无需应力元件，但双折射量级通常低于应力型，主要用于早期研究和低成本传感器。
2.2 相干模式耦合理论
保偏光纤之所以能维持偏振，本质上是破坏了两个正交偏振模式之间的相位匹配条件。
当线偏振光沿光纤的一个主轴输入时，理想情况下只激励一个偏振模式。但在实际光纤中，弯曲、扭转、温度梯度等环境扰动会产生微弱的随机耦合，试图将能量从主导模式转移到正交模式。
根据相干模式耦合理论 [1][4]，这种能量转移的效率取决于扰动的空间频谱是否与两个模式的传播常数差相匹配。当双折射足够强时，传播常数差 Δβ 很大：

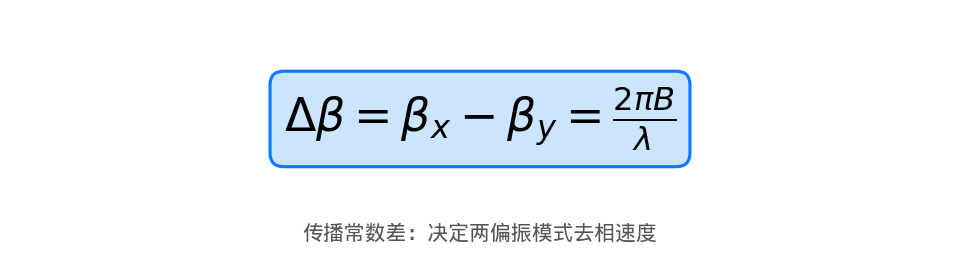

图 1：传播常数差公式（高飞激光自绘）
此时，常见环境扰动的空间频率远低于 Δβ，无法提供有效的相位匹配，因此模式耦合被强烈抑制。在定量上，偏振拍长应远小于环境双折射变化的典型空间尺度 [1]。
2.3 拍长（Beat Length）
拍长是衡量双折射强度的核心参数——两个正交偏振模式之间相位差累积 2π 所需的传输距离：

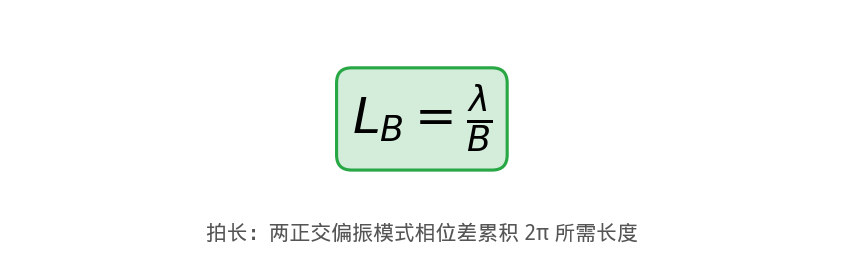

图 2：拍长公式（高飞激光自绘）
以 1550 nm 为例：若 B = 3×10⁻⁴，则 L_B = 1550nm / 3×10⁻⁴ ≈ 5.2 mm。拍长越短，说明双折射越强，保偏性能越好。

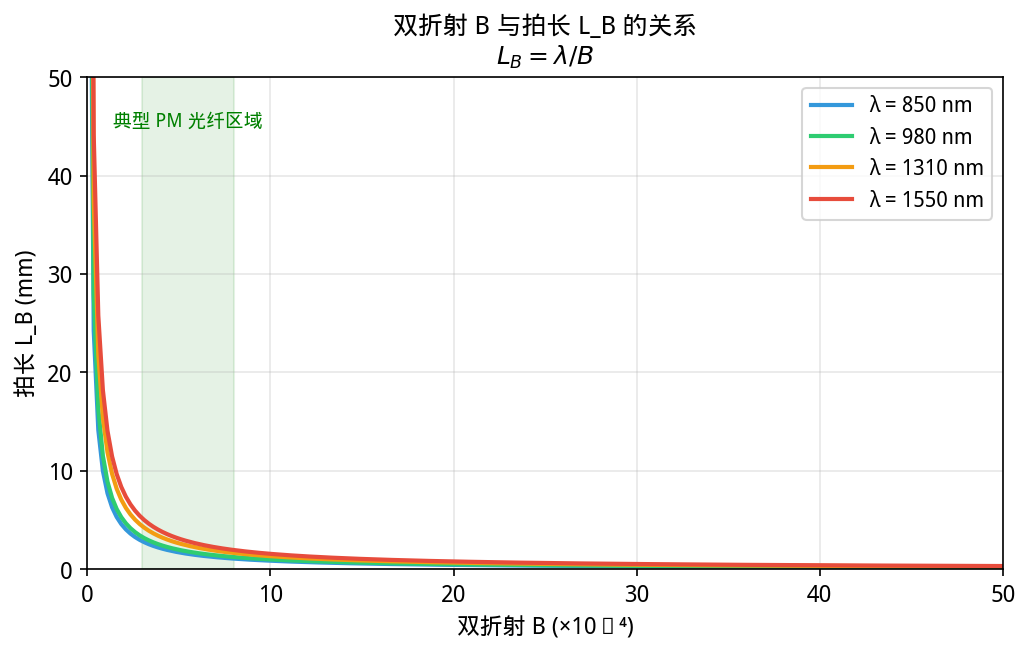

图 3：不同波长下双折射与拍长的反比关系（高飞激光自绘）
2.4 快轴与慢轴
PM 光纤有两个正交的主轴 [1][5]：
– 慢轴（Slow Axis）：折射率较高的方向，光波在此方向上传播的相速度较慢
– 快轴（Fast Axis）：折射率较低的方向，相速度较快
当线偏振光精确沿慢轴（或快轴）输入时，只有一个偏振模式被激励，不存在模式间干涉，偏振态沿光纤长度保持不变。

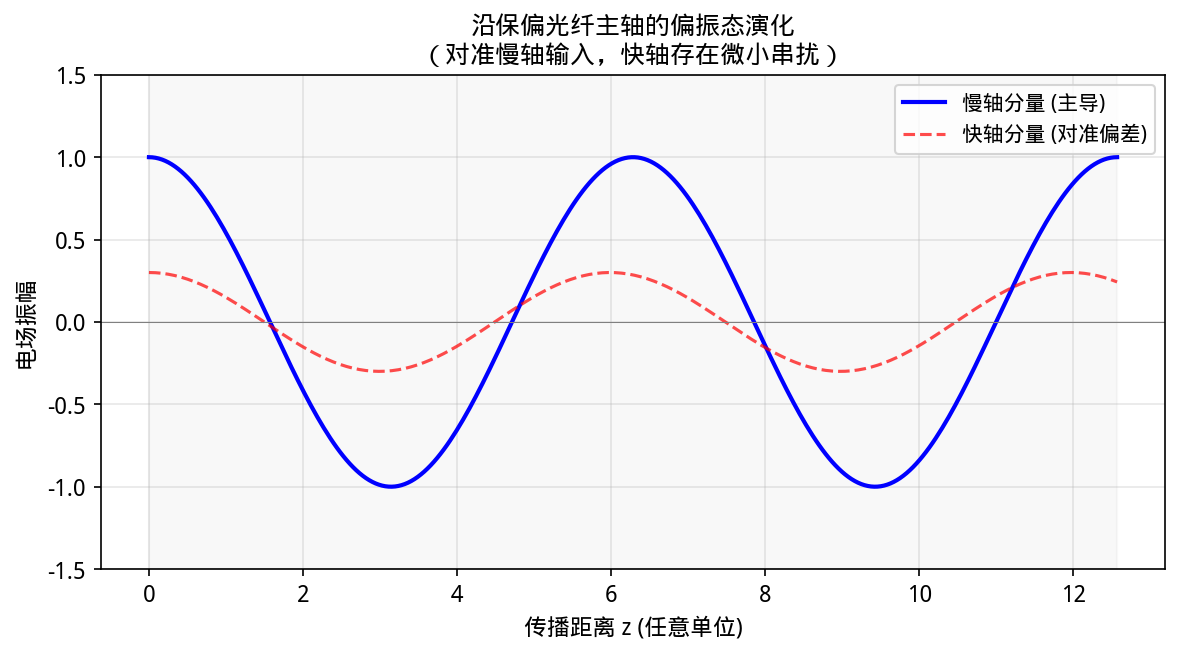

图 4：沿保偏光纤的偏振态演化——对准主轴输入，快轴仅存微小串扰（高飞激光自绘）
三、结构与技术分类
3.1 主要结构类型

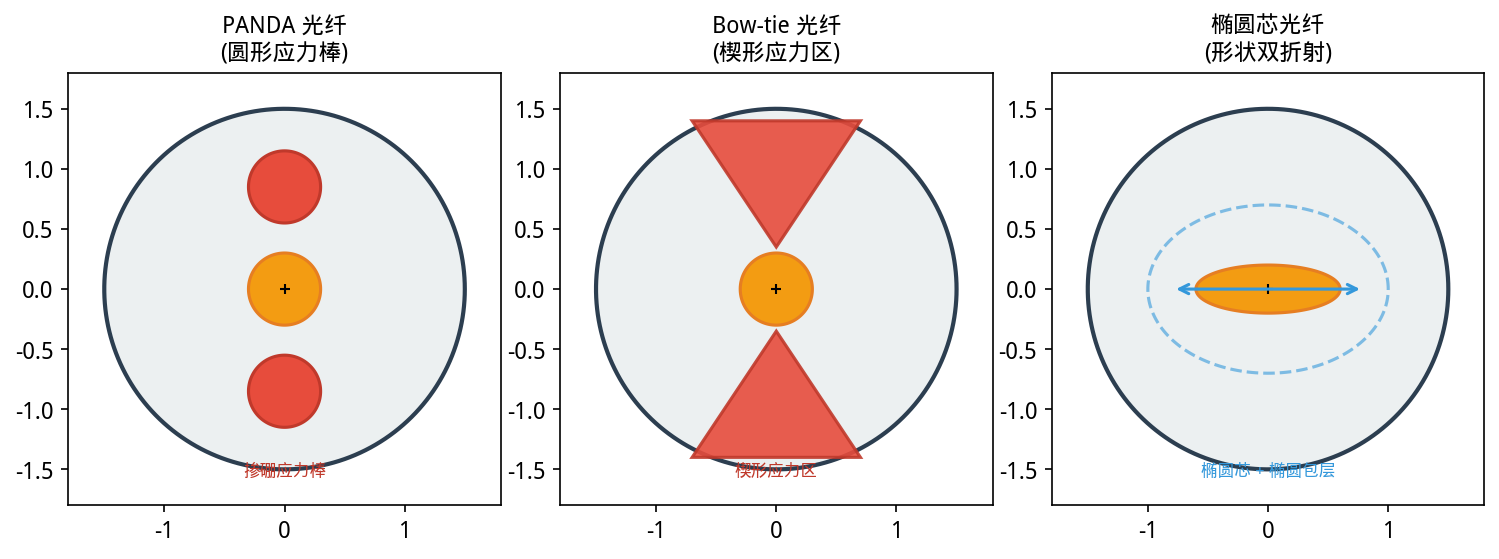

图 5：三种主要 PM 光纤截面结构示意——PANDA（圆形应力棒）、Bow-tie（楔形应力区）、椭圆芯（形状双折射）（高飞激光自绘）
（1）PANDA 光纤（Polarization-maintaining AND Absorption-reducing）
由日本 NTT（日本电信电话公司）茨城电气通信研究所 Y. Sasaki、K. Okamoto 等团队于 20 世纪 80 年代初发明 [6]，后由 Corning、Fujikura、Sumitomo 等厂商商品化。在纤芯两侧对称嵌入两个圆形掺硼应力棒（Stress Applying Parts, SAP），直径通常在光纤包层直径的 30–40%。拉丝冷却后，硼硅玻璃与纯石英的热膨胀差异产生定向应力，形成高双折射。
优势：制造工艺成熟、熔接兼容性好、批次一致性强，是商业化最主流的 PM 光纤类型。
（2）Bow-tie 光纤（蝴蝶结光纤）
应力区为楔形（扇形），尖端靠近纤芯，比 PANDA 结构更接近纤芯，能产生更高的峰值应力和更大的双折射。典型拍长比 PANDA 更短 [5][7]。
优势：更高 PER（35–45 dB），适合导航级光纤陀螺等高端传感应用。
劣势：熔接对准更困难，供应商较少。
（3）椭圆芯光纤（Elliptical Core Fiber）
通过将纤芯制成椭圆形，利用形状双折射工作。无需应力元件，制造相对简单，但双折射量级通常低于应力型 [1][8]。
（4）光子晶体保偏光纤（Photonic Crystal PM Fiber）
利用不对称的空气孔排列产生超高双折射，拍长可小至亚毫米量级。折射率差可达 10⁻² 甚至更高，远超全玻璃 PM 光纤的 10⁻⁴ 量级 [1][9]。
3.2 结构对比表
| 参数 | PANDA | Bow-tie | 椭圆芯 | 光子晶体 |
|---|---|---|---|---|
| 拍长 L_B @1550nm | 2–5 mm | 1.5–4 mm | 4–8 mm | 0.5–3 mm |
| 偏振消光比 PER | 25–40 dB | 30–45 dB | 18–28 dB | 25–42 dB |
| 衰减 @1550nm | 0.8–2.0 dB/km | 1.0–2.5 dB/km | 1.5–3.0 dB/km | 1–5 dB/km |
| 熔接兼容性 | 优（标准 SMF 工具） | 良（对准要求高） | 中（需专用工具） | 中–差 |
| 温度稳定性 | 高 | 非常高 | 中 | 高 |
| 主要应用 | FOG、DAS、相干系统 | 导航级 FOG、干涉仪 | 研究、低成本传感器 | 高功率激光器、研究 |
| 相对成本 | 中 | 中–高 | 低–中 | 高 |

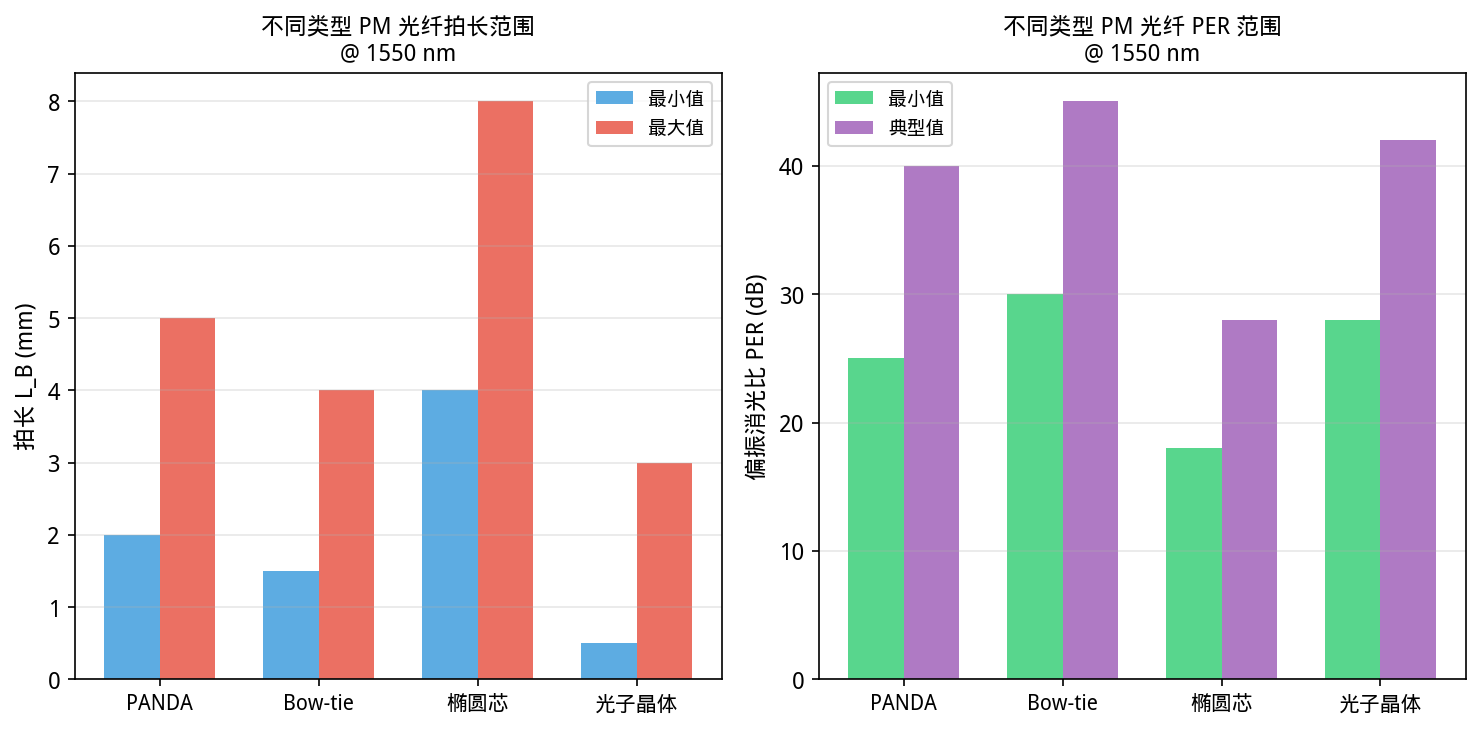

图 6：不同类型 PM 光纤的拍长和 PER 范围对比（高飞激光自绘）
四、关键参数与典型数值
| 参数 | 符号 | 单位 | 典型范围 | 说明 |
|---|---|---|---|---|
| 拍长 | L_B | mm | 1–5（HiBi PM） | 越短越好；导航级 FOG 要求 ≤3 mm @1550nm |
| 双折射 | B (Δn) | 无量纲 | 1×10⁻⁴ – 5×10⁻³ | PCF 可达 ~10⁻² |
| 偏振消光比 | PER | dB | 20–40 | 器件级可达 22–30 dB（跳线端面对准后实测） |
| 偏振串扰 | h / CT | dB/km 或 dB/m | ≤ −30 dB/km（典型） | 串扰随长度累积，越短的光纤段 PER 越高 |
| 衰减 | α | dB/km | 0.5–2.5 @1550nm | 高于标准 SMF（~0.2 dB/km），因应力棒散射 |
| 模场直径 | MFD | μm | 3.3–10.5（视波长而定） | 须与系统其他光纤匹配以减小熔接损耗 |
| 截止波长 | λ_c | nm | 400–1450（视型号） | 须低于工作波长以保证单模运行 |
| 数值孔径 | NA | 无量纲 | 0.12–0.20 | 通常为标称值 0.12 |
| 包层直径 | d_clad | μm | 60/80/125 | 125 μm 为标准，80 μm 和 60 μm 用于小型化器件 |

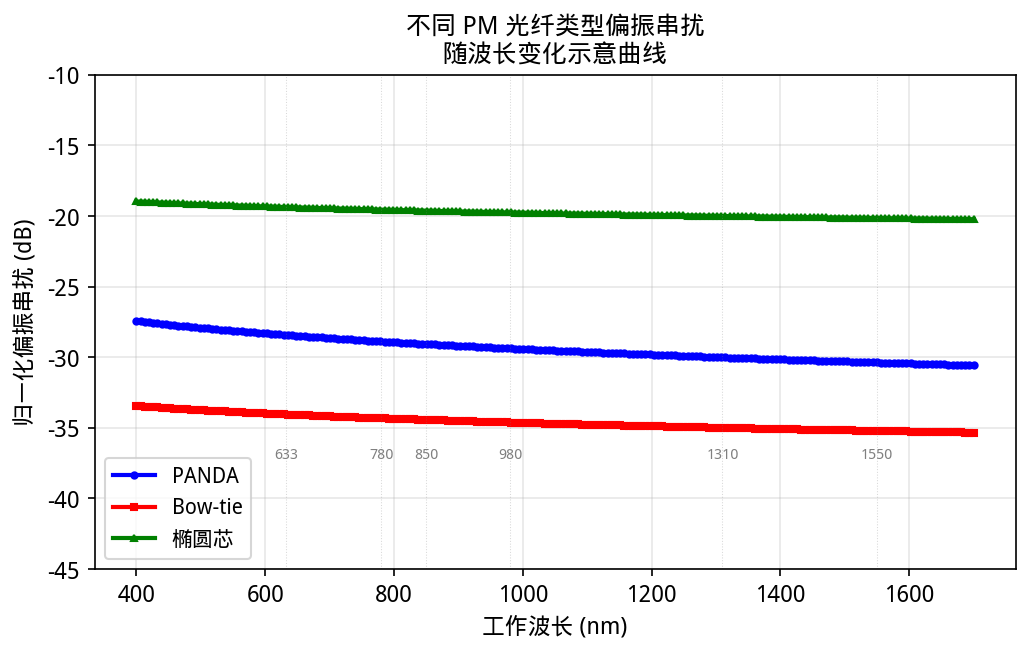

图 7：偏振串扰随波长/长度的典型变化关系（高飞激光自绘）
偏振消光比 PER 定义

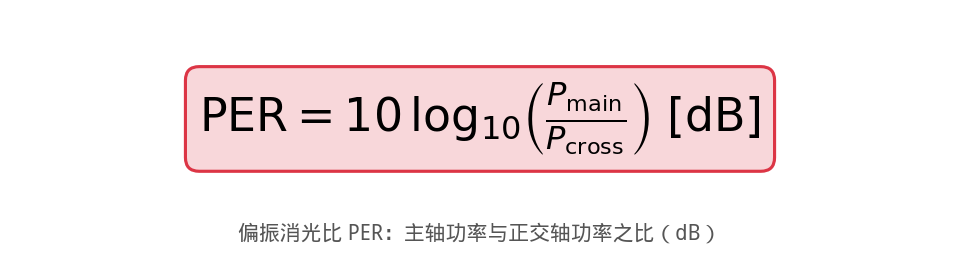

图 8：偏振消光比 PER 定义公式（高飞激光自绘）
PER 是衡量保偏性能最直接的指标。PER = 30 dB 意味着主轴功率是正交轴的 1000 倍。

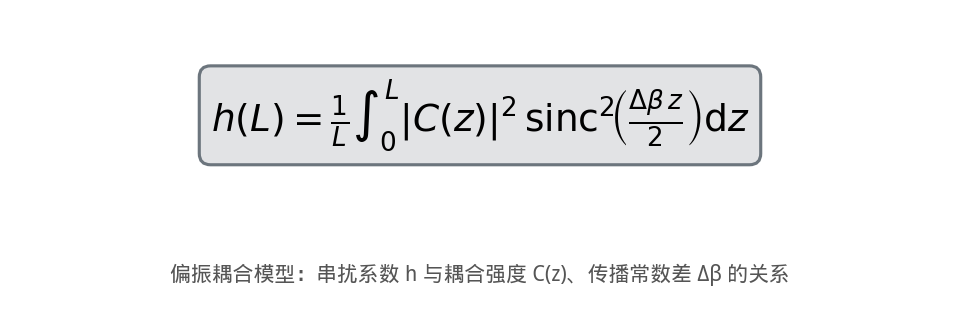

偏振串扰耦合模型
串扰系数 h 描述单位长度上的偏振能量转移量。当 Δβ 足够大时（即拍长足够短），sinc² 函数使耦合效率急剧下降，这就是高双折射能保偏的数学本质。
五、特性对比与优劣势
5.1 优势
1. 偏振稳定性高：在弯曲、振动、温度波动下仍能维持偏振态，PER 退化量远小于标准 SMF
2. 系统可预测性：保偏光纤跳线的慢轴方向可通过应力棒目视确认，便于系统集成
3. 与标准光纤器件兼容：125 μm 包层直径确保与常规熔接机、连接器兼容
4. 多波长可选：商用产品覆盖 350 nm–2200 nm 全波段
5.2 局限
1. 衰减高于 SMF：应力棒的散射使衰减约为标准 SMF 的 4–10 倍
2. 需要精确对准：输入光的偏振方向须与光纤主轴对准（角度偏差 1° ≈ −35 dB 附加串扰，5° ≈ −21 dB）[5]
3. 不可用于长距离传输：串扰随长度累积，不适合通信级长距干线
4. 成本较高：光纤本身和专用熔接机、连接器均贵于 SMF 系统
5. 品种有限：并非所有特种光纤（如某些有源掺杂光纤、非硅基光纤）都有 PM 版本
5.3 PM 光纤是否必须使用？
PM 光纤在以下条件同时满足时才有必要 [5]：
1. 光源输出线偏振光
2. 下游器件对偏振态敏感（如铌酸锂调制器、干涉仪）
3. 整条光路均为 PM 规格且主轴对准
普通数据通信、FTTH 等场景中，接收端不关心输入偏振态，无需使用 PM 光纤——这是最常见的采购误区。
六、典型应用场景
6.1 光纤陀螺（FOG）——最大市场

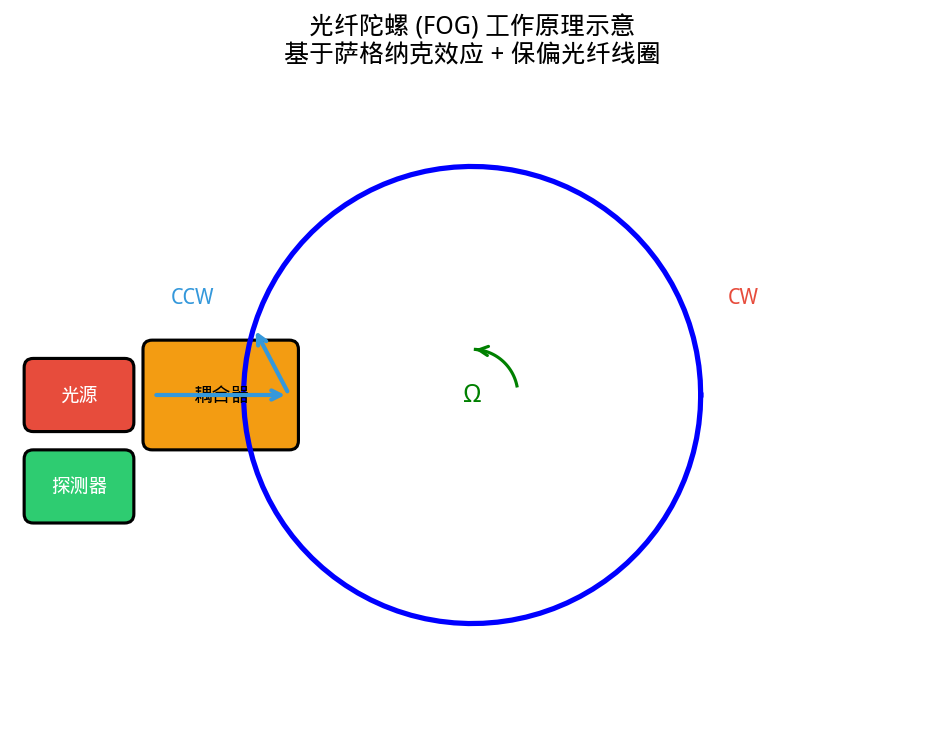

光纤陀螺利用萨格纳克（Sagnac）效应测量角速度：沿同一光纤线圈正反方向传播的两束光，在线圈旋转时产生与角速度成正比的相位差。偏振稳定性直接决定陀螺的零偏稳定性和标度因数精度。
– 导航级 FOG：要求 PER ≥ 30 dB，拍长 ≤ 3 mm @1550 nm，串扰 ≤ −30 dB/km
– 战术级 FOG：可接受 PER ≥ 20 dB，拍长 ≤ 5 mm
– 现代高精度系统已从 850 nm 迁移到 1310 nm 和 1550 nm，以利用更低瑞利散射和与掺铒光纤放大器的兼容性 [5][7]
6.2 干涉型光纤传感器
马赫-曾德尔（MZI）、迈克尔逊（Michelson）、法布里-珀罗（F-P）等干涉型光纤传感器均需要稳定的偏振态来获得高对比度干涉条纹。应用包括水听器阵列、分布式声学传感（DAS）、电流传感器（Faraday 效应）等 [1][7]。
6.3 保偏光纤激光器与放大器
种子激光器、功率放大器级间连接、非线性频率转换（如 SHG、OPO）等场景均要求线偏振泵浦或信号光。PM 掺稀土有源光纤（PM-YDF、PM-EDF）将保偏结构与增益功能结合，是高功率线偏振光纤激光器的关键 [1]。
🔗 需要保偏光纤跳线或定制光纤器件？ 高飞激光提供 Thorlabs 全系列 PM 光纤跳线（PANDA / Bow-tie，350–2200 nm）定制与熔接服务，欢迎 询价咨询。
6.4 光学相干层析（OCT）
OCT 系统的样品臂和参考臂使用保偏光纤保证偏振一致性，消除偏振诱导的信号衰落，提升图像信噪比。
6.5 相干光通信与 CPO/ELS
在相干光通信中，保偏光纤用于调制器尾纤、本振光路和偏振分集接收机。随着 AI 算力需求驱动 CPO（Co-Packaged Optics）和 ELS（External Laser Source）发展，对高密度、细径保偏光纤连接的需求快速增长 [10]。
6.6 量子光学
量子密钥分发（QKD）和量子纠缠实验中，偏振态承载量子信息，需要保偏光纤维持偏振编码的保真度。
七、制造工艺与关键技术
7.1 预制棒制备
PM 光纤的预制棒（preform）制备在标准 MCVD/OVD 工艺基础上增加了应力棒结构的集成 [6]：
– PANDA 预制棒：在包层管中放置两根掺硼石英棒（B₂O₃ 含量可达 20–30 mol%），与纤芯棒组装后塌缩成实心预制棒
– Bow-tie 预制棒：通过特殊截面设计的包层管或 V-groove 技术形成楔形掺硼区
长盈通采用管内化学气相沉积工艺（MCVD 变种）制备掺硼应力棒，硼浓度可达 30 mol%，几何不圆度 ≤ 1.0% [11]。
7.2 拉丝控制
拉丝过程中的关键控制点 [10][11]：
– 炉温稳定性：影响应力棒与包层的界面质量
– 拉丝速度与张力：决定包层直径精度（±1–2 μm）和光纤几何对称性
– 在线监测：包层直径、拍长、双折射的实时监控
7.3 主轴对准与熔接

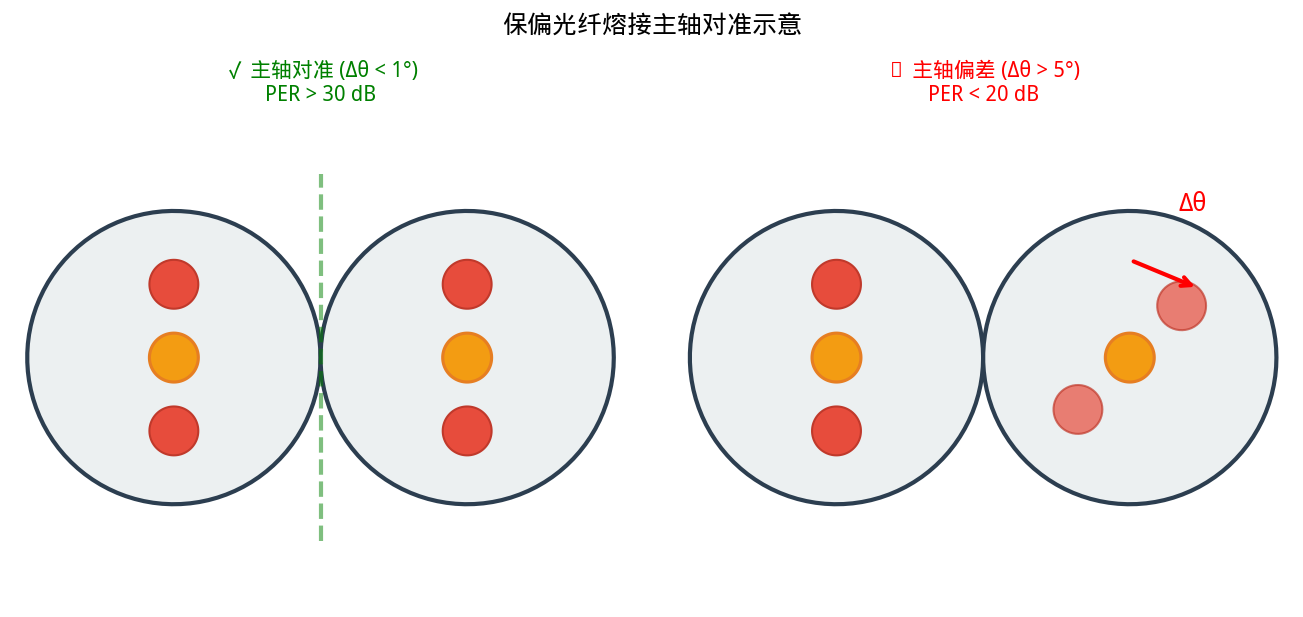

图 9：保偏光纤熔接须精确对准主轴方向——左图对准良好（PER > 30 dB），右图存在偏差（PER < 20 dB））
PM 光纤熔接比普通 SMF 复杂得多 [1][5]：
1. 成像识别：熔接机须能通过侧向成像识别应力棒位置
2. 旋转对准：自动旋转两根光纤使应力棒对齐，对准精度通常要求 < 0.5°–1°
3. 电弧熔接：对准后执行标准电弧熔接程序
旋转偏差对 PER 的影响：
– 1° 偏差 ≈ −35 dB 附加串扰
– 5° 偏差 ≈ −21 dB 附加串扰
– 45° 偏差 ≈ −3 dB（能量几乎均分，完全失去保偏）
7.4 连接器化
PM 光纤连接器的关键要求 [1]：
– 光纤的主轴必须与连接器的键槽（key）精确对准
– 标准惯例：慢轴与 FC/APC 连接器的键对齐
– 对接时两个连接器的键槽匹配，自动保证主轴连续
– 典型 PM 连接器 PER：22–30 dB
八、选型指南与常见误区
8.1 选型决策要点
1. 明确工作波长：PM 光纤的截止波长须低于工作波长。1550 nm 设计的光纤在 980 nm 下会支持高阶模，PER 急剧下降
2. 确定 PER 要求：导航级 FOG 需 PER ≥ 30 dB；普通传感 ≥ 20 dB 即可
3. 匹配模场直径：与系统中其他光纤的 MFD 匹配以减小熔接损耗
4. 评估长度与串扰预算：串扰随长度累积，器件内短跳线 PER 远高于长距离线圈
5. 注意弯曲半径：低于最小弯曲半径会引入附加应力串扰。通常短期 ≥ 15 mm、长期 ≥ 30 mm [5]
6. 选择 PANDA vs Bow-tie：通用选 PANDA（兼容性好、成本低）；极高 PER 选 Bow-tie
8.2 十二个常见误区
误区 1：保偏光纤能把任意偏振光变成线偏振光。
✗ 正解：PM 光纤不能「净化」偏振态——它只能保持已沿主轴输入的线偏振态。如果输入非线偏振光或偏振方向不与主轴对齐，输出将是椭圆偏振或随机偏振态。要得到线偏振输出，必须在输入端先完成偏振对准。[1][5]
误区 2：保偏光纤就是单偏振光纤。
✗ 正解：PM 光纤传输两个正交偏振模式但抑制其耦合（「传两个，不混合」）；单偏振光纤只允许一个偏振模式存在，另一个被截止（「只传一个」）。两者的物理机制完全不同。[1][2]
误区 3：保偏光纤熔接只需芯子对准就行。
✗ 正解：除了纤芯轴线对准外，还必须精确旋转对准两根光纤的主轴方向。角度偏差 1° 即引入约 −35 dB 串扰，5° 时降至 −21 dB。PM 熔接机的价格远高于普通熔接机正是源于这一额外自由度。[1][5]
误区 4：保偏光纤越长，保偏效果越好。
✗ 正解：恰恰相反。串扰随长度累积——典型 PM 光纤串扰为 −30 dB/km 量级，意味着 1 km 后 PER 退化约 30 dB。PM 光纤更适合短距器件和系统内部互联，而非长距传输。[5][7]
误区 5：所有单模光纤都是保偏光纤。
✗ 正解：所有商用 PM 光纤在其设计波长下确实是单模光纤，但绝大多数单模光纤（如 ITU-T G.652 SMF-28）没有任何保偏能力。PM 是在单模基础上的额外双折射工程。[1][5]
误区 6：保偏光纤不需要对准输入偏振。
✗ 正解：PM 光纤只保持「已沿主轴对准」的偏振态。如果输入偏振方向与主轴有夹角 θ，则 PER 直接退化为 10·log₁₀(cos²θ/sin²θ)。例如 θ = 5° 时理论 PER ≈ 21 dB，θ = 45° 时 PER = 0 dB（完全失去偏振保持）。[5]
误区 7：PM 光纤可以像普通光纤一样随意弯折。
✗ 正解：过度弯曲会在光纤中引入额外应力，导致偏振串扰增加。应始终遵守制造商规定的最小弯曲半径（通常短期 15 mm、长期 30 mm），避免在连接器附近夹紧或在紧束线槽中弯折。[5]
误区 8：PANDA 和 Bow-tie 可以互换使用。
✗ 正解：两者工作原理相同（应力双折射），但 Bow-tie 的楔形应力区更接近纤芯，提供更高双折射和 PER，同时熔接难度也更大。在极高精度应用中应选择 Bow-tie；通用应用选 PANDA。不能简单互换。[5][7]
误区 9：PM 光纤跳线的 PER 越高说明光纤质量越好。
✗ 正解：跳线 PER 不仅取决于光纤本身，还受连接器对准精度、端面研磨质量和测试方法影响。一只 30 dB PER 的跳线可能使用 −30 dB/km 的普通 PM 光纤（短长度下 PER 表现良好），而 PER 为 25 dB 的跳线可能使用了 −40 dB/km 的高品级光纤但受连接器影响。应同时考察光纤串扰指标。[5]
误区 10：保偏光纤衰减与普通光纤差不多。
✗ 正解：PM 光纤因应力棒引起的散射，衰减通常为标准 SMF 的 4–10 倍。1550 nm 处 PANDA PM 光纤典型衰减为 0.8–2.0 dB/km，而 G.652 SMF 仅 ≤ 0.2 dB/km。这是为保偏功能付出的代价。[1][5][7]
误区 11：工作波长可以随意选择，不影响保偏性能。
✗ 正解：PM 光纤的所有参数（拍长、串扰、截止波长、MFD）都随波长变化。拍长 L_B = λ/B 随波长线性增长，即长波长下双折射有效减弱、保偏能力下降。选择 PM 光纤时必须指定设计波长。[5][7]
误区 12：PM 光纤跳线可以直接和普通 SMF 跳线混接。
✗ 正解：物理上可以熔接（包层直径相同），但混接点将丧失保偏功能——PM 光纤输出的保偏偏振光进入 SMF 后偏振态会随机漂移。整个光路需要保偏时，所有段（包括跳线、耦合器、调制器尾纤）均须为 PM 规格。[1][5]
九、延伸阅读
1. RP Photonics Encyclopedia: Polarization-maintaining Fibers — 权威综述词条
2. RP Photonics Encyclopedia: Single-polarization Fibers — 单偏振光纤与保偏光纤的区分
3. RP Photonics Encyclopedia: Birefringence — 双折射基础理论
4. RP Photonics Encyclopedia: Polarization Beat Length — 拍长定义与计算
5. J. Noda et al., “Polarization-maintaining fibers and their applications”, J. Lightwave Technol. 4(8), 1071 (1986) — 经典综述论文，doi: 10.1109/JLT.1986.1074847
6. Corning / Fujikura PANDA PM Fiber Datasheets — 工业标准 PANDA 光纤产品规格
7. OCC (Optical Cable Corporation), PM Fiber Selection Guide for Gyroscope and Sensor Applications — 应用选型参考
8. K. Okamoto, T. Hosaka, and T. Edahiro, “Stress analysis and optical birefringence in elliptical-core fibers”, J. Lightwave Technol. 2(4), 432–439 (1984) — 椭圆芯光纤经典分析
9. T. Schreiber et al., “Stress-induced single-polarization single-transverse mode photonic crystal fiber with low nonlinearity”, Opt. Express 13(19), 7621 (2005) — 光子晶体 PM 光纤
10. 长盈通光电, 六大系列器件保偏光纤新品发布 (2026-09-10) — 国内 PM 光纤最新产业动态
11. 武汉长盈通光电, 光纤陀螺波导用熊猫型保偏光纤产品规格书 — 国产 PM 光纤详细参数
延伸阅读与产品推荐
延伸阅读
如果您对本篇保偏光纤百科感兴趣，还推荐阅读高飞激光百科中以下相关文章：
– 单模光纤百科 — 标准单模光纤的基础原理与参数
– 光纤光栅百科 — 光纤布拉格光栅的工作原理与应用
– 光纤耦合效率百科 — 光纤耦合效率的计算方法与优化策略
代表性 PM 光纤产品参考
以下列出 Thorlabs 和长盈通的典型在售 PM 光纤型号，供选型参考。具体价格以官方报价为准。
| 厂商 | 型号 | 类型 | 工作波长 | 拍长 | MFD | 价格档位 |
|---|---|---|---|---|---|---|
| Thorlabs | PM460-HP | PANDA | 460–700 nm | 1.3 mm @460nm | 3.3 μm | $35.59/m |
| Thorlabs | PM780-HP | PANDA | 770–1100 nm | 2.4 mm @850 nm | 5.3 μm @850nm | $25.42/m |
| Thorlabs | PM980-XP | PANDA | 970–1550 nm | ≤2.7 mm @980 nm | 6.6 μm | $31.79/m |
| Thorlabs | PM1550-XP | PANDA | 1440–1625 nm | ≤5.0 mm @1550 nm | 10.1 μm | $31.79/m |
| Thorlabs | HB1550T | Bow-tie | 980–1550 nm | ~3 mm @1550nm | 10.5 μm | 询价 |
| 长盈通 | PM15Y-80-U13 | PANDA | 1550 nm | ≤ 4.0 mm | 6.5 μm | 询价 |
注：Thorlabs 价格来源为 thorlabs.com 公开报价（USD），长盈通产品规格来源为官方产品手册 [11]。实际采购价格因数量和渠道而异，以上仅供参考，不构成报价。
免责声明：本文内容基于 RP Photonics Encyclopedia、厂商公开产品规格书及学术文献整理，仅供技术参考。产品参数以厂商最新数据表为准。高飞激光作为光学元器件供应商，可提供保偏光纤跳线定制和光学系统咨询，如需进一步了解欢迎联系。
