单模光纤是什么？为什么通信都用它
在光纤光学领域，单模光纤是一个既基础又关键的概念。无论是搭建光纤激光器、设计光通信链路，还是进行光传感实验，理解单模光纤的原理和特性至关重要。本文从物理本质出发，系统梳理单模光纤的工作机制、关键参数、主要类型和实际应用，帮助你建立完整的知识框架。
本文目录
- 一、什么是单模光纤？核心概念搞清楚
- 二、工作原理：单模光纤是怎么实现的
- 三、关键参数：看懂单模光纤的性能指标
- 四、主要类型：单模光纤有哪些种类
- 五、应用场景：单模光纤都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是单模光纤？

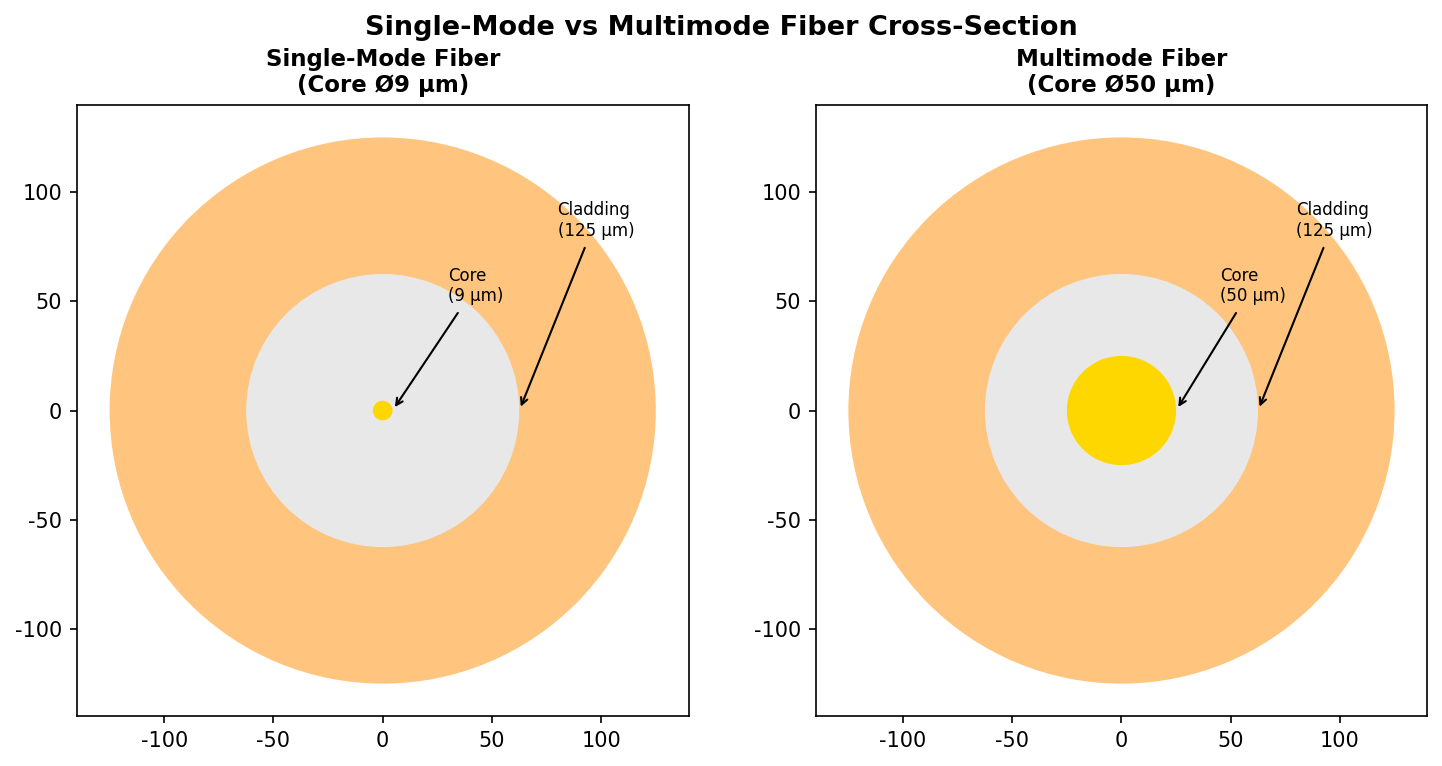

单模光纤（SMF）是指在给定工作波长下，每个偏振方向只支持一种导波模式（基模LP₀₁）传输的光纤。它的核心特征是纤芯直径很小（通常几微米），使得高阶模式无法在其中传播，只有基模能够稳定传输。单模光纤输出的光束具有固定的强度分布（接近高斯型），与入射条件无关——不管以何种方式耦合进去，只要光被引导传输，输出的模式形状都是一样的，变化的只是耦合效率。这种单一模式传输的特性使得单模光纤没有模间色散，是实现高速、长距离光通信的关键。
二、工作原理：单模光纤是怎么实现的？
单模条件 V < 2.405 是光纤光学中的关键判据。当归一化频率 V 小于 2.405 时，高阶模（LP₁₁ 及以上）无法在纤芯中稳定传输，只有基模 LP₀₁ 能够传播，这就是单模光纤的工作条件。
💡 V = 2.405 的物理意义
2.405 是零阶贝塞尔函数 J₀(x) 的第一个零点。当 V 参数恰好等于 2.405 时，LP₁₁ 模的归一化横向传播常数为零，处于截止状态。低于此值，高阶模成为泄漏模，不能在纤芯中稳定传输。
单模光纤的工作原理基于模式截止条件。对于阶跃折射率光纤，判断单模传输的核心参数是V数（归一化频率），公式为 V = (2πa/λ) × NA，其中a是纤芯半径，λ是波长，NA是数值孔径。当V数小于约2.405时，光纤只支持基模LP₀₁传输，高阶模式（如LP₁₁、LP₀₂等）都处于截止状态，无法被有效引导。
单模传输有一个重要的波长阈值——截止波长。当工作波长短于截止波长时，V数增大，光纤开始支持多个模式，变为多模传输。这个转变非常尖锐：在截止波长附近微调波长，输出光斑形状会从单模的稳定高斯形突然变为多模干涉的复杂花纹。长波长方向的限制则通常来自弯曲损耗的增大或材料吸收。
单模光纤输出光的模式场直径（MFD）通常略大于纤芯直径，因为光场会有一部分”渗透”到包层中。这是波动光学的必然结果——光不可能被完全限制在几何边界内。标准单模光纤（如康宁SMF-28）在1550nm处的模场直径约为10.4微米。
三、关键参数：看懂单模光纤的性能指标
模场直径（MFD）vs 纤芯直径
模场直径（Mode Field Diameter, MFD）是单模光纤特有的重要参数，描述基模光场在横截面上的分布范围。与多模光纤不同，单模光纤中的光场并非完全局限在纤芯内，而是有相当一部分能量以消逝场的形式在包层中传播。
因此，MFD 总是大于纤芯直径。以标准单模光纤（SMF-28）为例，在 1550nm 波长下纤芯直径约 8.2μm，而 MFD 约为 10.4μm。波长越长，MFD 越大，包层中的能量比例越高。
💡 为什么 MFD 比芯径更重要
在光纤耦合、熔接等应用中，决定耦合效率的是模场直径的匹配程度，而不是纤芯直径。两根纤芯直径相同的单模光纤，如果 MFD 不同（例如工作波长不同），熔接损耗也会不同。
截止波长
截止波长（cutoff wavelength）是单模光纤的另一个关键参数，指光纤从多模传输变为单模传输的临界波长。当工作波长大于截止波长时，光纤工作在单模状态；当波长短于截止波长时，会出现高阶模。
标准单模光纤的截止波长通常在 1100–1280nm 范围内，确保在 1310nm 和 1550nm 通信窗口均为单模传输。截止波长附近，模场直径会发生突变（突然增大），这也是判断光纤是否工作在单模状态的实验依据。
核心公式
单模条件：当归一化频率 V < 2.405 时，光纤仅支持基模 LP₀₁ 传输：
V = (2πa/λ) × NA < 2.405
截止波长：V = 2.405 对应的波长即为截止波长 λc：
λc = 2πa · NA / 2.405
当工作波长 λ > λc 时，光纤工作在单模状态；当 λ < λc 时，开始出现高阶模。
模场直径（MFD）：单模光纤中光场并非完全局限在纤芯内，而是有一部分延伸到包层。常用 Marcuse 公式近似：
MFD ≈ 2a × (0.65 + 1.619/V^(3/2) + 2.879/V⁶)
对于标准 SMF-28 光纤（纤芯直径约 8.2μm），在 1550nm 处 MFD 约为 10.4μm。
看懂核心参数，是评估单模光纤性能的基础前提。下表梳理了关键指标及其含义：
| 参数名称 | 含义 | 工程意义 |
|---|---|---|
| 截止波长 | 光纤从单模变为多模的临界波长，工作波长必须高于此值才能保证单模传输 | 单模工作的最短波长，低于此波长光纤变为多模 |
| 模场直径（MFD） | 基模光场横向分布的有效宽度，是光纤耦合和连接的关键参数 | 光场的有效宽度，影响熔接损耗和耦合效率，略大于纤芯直径 |
| 纤芯直径 | 标准单模光纤约8-10μm | 决定单模工作条件和模场大小，标准SMF约8-10μm |
| 数值孔径（NA） | 标准单模光纤通常约0.14 | 决定收光角度和耦合容差，典型值0.10-0.14 |
| V数 | 归一化频率，单模条件为V < 2.405 | 该参数是V数性能评价的关键指标，直接影响波导系统的整体性能和应用选型，在器件设计和工程应用中需要重点考虑。 |
| 传输损耗 | 1550nm处典型值<0.25dB/km | 决定最大传输距离，1550nm处最低可达0.2dB/km |
| 色散 | 包括材料色散和波导色散，决定了光脉冲展宽程度 | 导致光脉冲在传输过程中展宽，限制系统的传输速率和距离，是高速长距离光纤通信系统的主要制约因素。 |
| 弯曲损耗灵敏度 | 单模光纤对弯曲更敏感，特别是大模场光纤 | 直接决定光纤传输系统的最大无中继距离和光功率预算，是评估光纤性能和系统设计的核心参数。 |
色散分类与零色散波长
单模光纤的色散主要包括：
① 材料色散：由石英材料的折射率随波长变化引起，不同波长的光在材料中传播速度不同。
② 波导色散：由光场能量在纤芯和包层中的分布随波长变化引起。
③ 偏振模色散（PMD）：由于光纤的微小不对称性导致两个正交偏振模的传播速度略有差异。

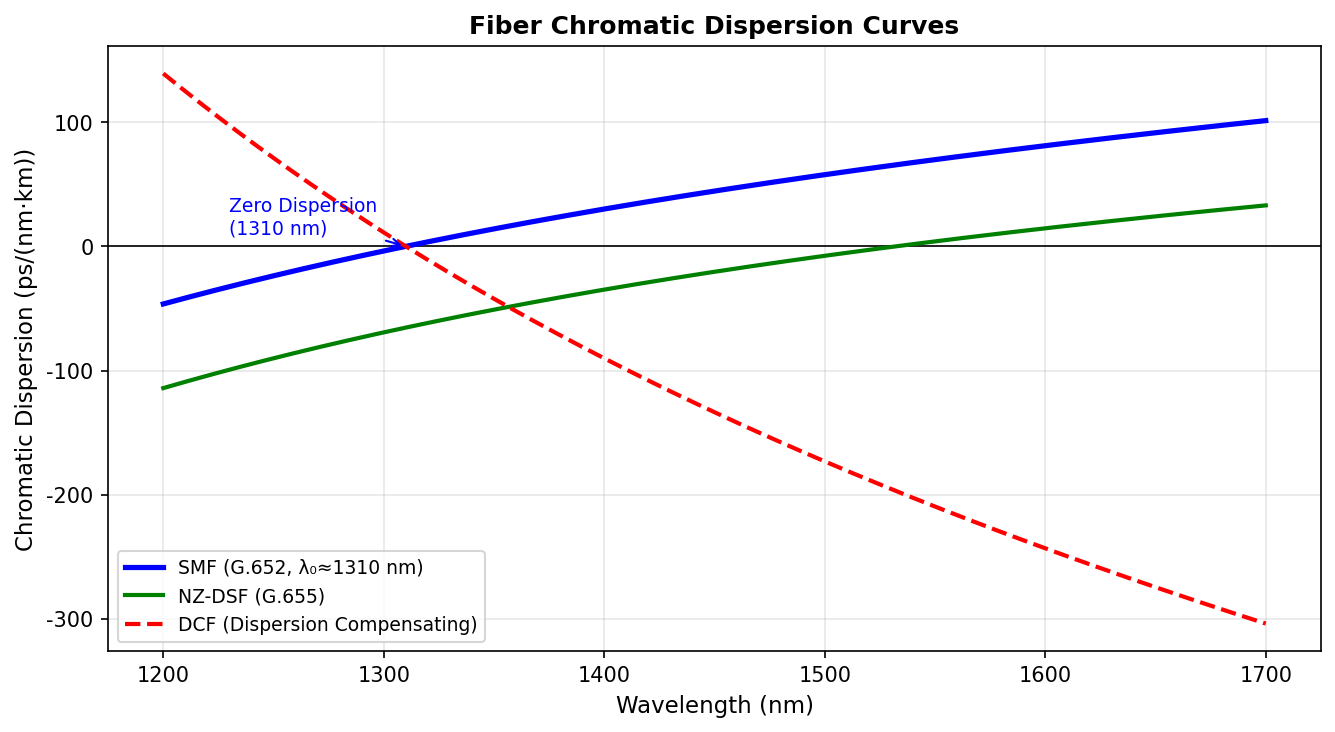

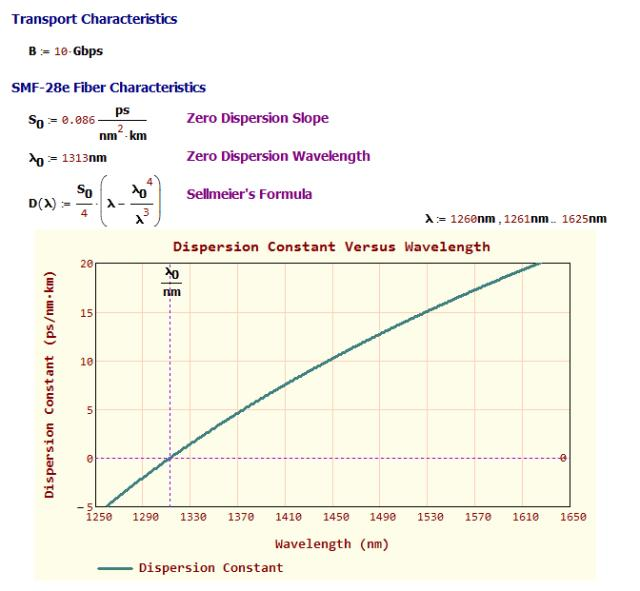

材料色散和波导色散之和称为色度色散。标准单模光纤（G.652）的零色散波长约在 1310nm 附近，即在该波长处材料色散与波导色散相互抵消，总色散为零。而最低损耗窗口在 1550nm，这是色散位移光纤（G.653）和非零色散位移光纤（G.655）的设计出发点。
四、主要类型：单模光纤有哪些种类？
ITU-T 单模光纤标准分类
- G.652：标准单模光纤（如康宁SMF-28），零色散波长约1310nm，1550nm色散约17 ps/(nm·km)，应用最广泛
- G.653：色散位移光纤（DSF），将零色散波长移至1550nm，适合单信道长距离传输，但四波混频效应限制了WDM应用
- G.654：截止波长位移光纤，1550nm低损耗大有效面积，用于海底光缆和超长距离传输
- G.655：非零色散位移光纤（NZ-DSF），在1550nm保留少量色散（2-6 ps/(nm·km)），抑制非线性效应，适合DWDM
- G.656：宽带非零色散光纤，覆盖S+C+L波段，适用于宽波段WDM系统
- G.657：抗弯曲光纤，分为A、B两类，B类弯曲损耗极低，用于FTTH入户布线
单模光纤的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按国际电信联盟（ITU）标准分类
G.652
标准单模光纤，最广泛使用的常规单模光纤，零色散点在1310nm附近
G.653
色散位移光纤，将零色散点移到1550nm窗口，适合长距离单信道传输
G.654
截止波长位移光纤，具有更低的损耗，用于海底光缆等超长距离传输
G.655
非零色散位移光纤，在1550nm窗口保留少量色散以抑制四波混频，适合WDM系统
G.656
宽带非零色散光纤，支持更宽的工作波长范围
G.657
抗弯曲损耗单模光纤，用于接入网等弯曲频繁的场景
按特殊设计分类
大模场（LMA）单模光纤
模场面积更大（几十到几百μm²），可承受更高的光功率，用于高功率光纤激光器
有效单模光纤
虽然几何上支持多个模式，但通过设计使高阶模损耗很大，实际只剩基模传输
无尽单模光子晶体光纤
在极宽的波长范围内都保持单模传输
保偏单模光纤
具有高双折射，能保持输入偏振态
色散工程光纤
通过特殊折射率剖面定制色散特性
五、应用场景：单模光纤都用在什么地方？
单模光纤的应用覆盖多个领域，以下是主要的应用方向：
- 长距离光纤通信：单模光纤是全球通信骨干网的核心，因其无模间色散、损耗低，能承载Tbit/s级的数据传输数千公里
- 光纤激光器与放大器：单模有源光纤（掺镱、掺铒等）产生的激光光束质量接近衍射极限，M²≈1，是高光束质量光纤激光器的增益介质
- 光纤传感：许多高精度光纤传感器（如光纤陀螺、干涉型传感器）依赖单模光纤的模式稳定性
- 非线性光学器件：单模光纤中光强集中、作用距离长，非线性效应显著，可用于超连续谱产生、拉曼放大、光频梳等
- 精密光学测量：利用单模光纤输出空间模式稳定的特点，用于光束质量改善（空间滤波）和光学相干层析（OCT）等
- 数据中心互联：中长距离的数据中心间互联通常使用单模光纤
👉 想了解更多实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。
六、常见误区
误区1：单模光纤只有一个模式
严格来说，单模光纤有两个正交的偏振模式（LP₀₁ˣ 和 LP₀₁ʸ）。在理想的圆对称光纤中，这两个模式是简并的；但实际光纤存在不完善性（椭圆度、应力不均），会导致双折射，使两个偏振模式的传播常数略有差异，这就是偏振模色散（PMD）的来源。保偏光纤就是人为引入强双折射来控制偏振态的。
误区2：光完全被限制在纤芯内传播
光场并非完全局限在纤芯内。根据波动光学，模场会有一部分”渗透”到包层中，形成消逝尾。这就是为什么模场直径（MFD）总是略大于纤芯直径的原因——标准单模光纤纤芯约8.2μm，但1550nm处的模场直径约为10.4μm。包层中的光场虽然强度指数衰减，但对熔接、耦合和弯曲损耗都有重要影响。
误区3：单模光纤任何波长下都是单模
单模传输有一个波长阈值——截止波长。当工作波长短于截止波长时，V数增大到2.405以上，光纤开始支持高阶模式（如LP₁₁），变为多模传输。因此同一根光纤在1550nm可能是单模，在850nm就可能是多模。选择单模光纤时必须确认截止波长低于工作波长。
误区4：零色散波长就是损耗最低的波长
这是两个完全不同的概念。标准单模光纤（G.652）的零色散波长在1310nm附近，此时材料色散与波导色散相互抵消，总色散为零；而最低损耗窗口在1550nm附近（约0.2dB/km）。色散移位光纤（G.653）就是通过调整波导色散，将零色散波长移到1550nm低损耗窗口，但这也带来了四波混频等非线性问题，因此在DWDM系统中并非首选。
