光纤激光器是什么？为什么它统治了工业激光市场

光纤激光器是近二十年发展最快的激光技术，它用一根掺杂光纤作为增益介质，同时兼具高功率、高效率和高光束质量三大优势——这正是传统块状固体激光器难以兼得的特性。从千瓦级金属切割到精密微加工，从通信放大到医疗美容，光纤激光器已经成为工业激光市场的绝对主力。本文基于 RP Photonics Encyclopedia 权威内容，系统解读光纤激光器的原理、类型、优势与挑战。

一、什么是光纤激光器？——定义与基本概念

光纤激光器（Fiber Laser）是固体激光器的一个特殊分支，它以掺杂稀土离子的有源光纤作为增益介质。光纤纤芯中掺入的稀土离子（如铒 Er³⁺、镱 Yb³⁺、钕 Nd³⁺、铥 Tm³⁺ 等）在泵浦光的激发下实现粒子数反转，通过受激辐射产生光放大。光纤本身的波导结构使光被约束在纤芯中往返传播，形成激光振荡 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

与块状固体激光器相比，光纤激光器的增益介质是一根长长的光纤（通常几米到几十米），而不是一块几厘米的晶体。这个”长而细”的结构带来了几个革命性的变化：表面积/体积比极高（散热极好）、波导效应天然保证光束质量、高增益效率（泵浦光和激光长距离重叠）。正是这些特性，让光纤激光器在短短二十年内从实验室走进了工厂，成为工业激光的主流 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

需要注意的是，光纤激光器通常采用光纤耦合激光二极管进行泵浦，因此绝大多数光纤激光器也是二极管泵浦激光器（DPSS）的一种。全光纤结构（all-fiber setup）的光纤激光器不包含任何自由空间光学元件，因此结构紧凑、抗震动、免维护——这是工业应用最看重的优点之一 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

二、核心结构：谐振腔、双包层光纤与泵浦方式

1. 光纤谐振腔

光纤激光器的谐振腔有多种实现方式：

• 光纤布拉格光栅（FBG）：商用光纤激光器最常用的方案。在掺杂光纤（或拼接的无源光纤）中写入布拉格光栅作为腔镜，两个光栅的反射波长决定了激光波长。
• 光纤端面菲涅耳反射：光纤端面的 4% 自然反射有时足以作为输出耦合器，常用于简易实验装置。
• 介质膜反射镜：通过透镜准直后反射，功率承受能力更强，但需要精确对准。
• 光纤环形镜（Fiber Loop Mirror）：基于光纤耦合器和一段光纤构成，常用于环形腔或特殊激光器。
• 环形腔（Ring Resonator）：光在光纤环中单向传播，没有驻波效应，适合单频激光器和某些锁模激光器。

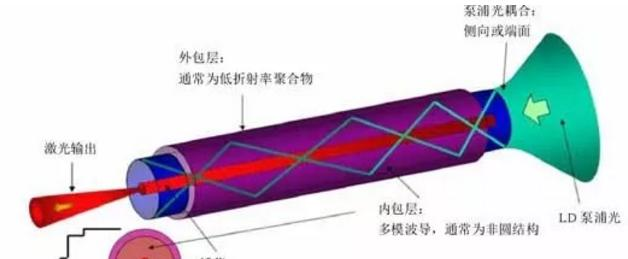

2. 双包层光纤与包层泵浦

双包层光纤（Double-clad Fiber）是高功率光纤激光器的核心发明。它的结构包含四层：

1. 纤芯（Core）：掺稀土离子的石英玻璃，直径通常几微米到几十微米，激光在此产生并传输，一般为单模。
2. 内包层（Inner Cladding）：纯石英或低折射率掺杂玻璃，直径几十到几百微米，泵浦光在此传输。形状通常为非圆形（D形、六边形等），以保证泵浦光充分穿过纤芯。
3. 外包层（Outer Cladding）：低折射率聚合物，将泵浦光约束在内包层中。
4. 涂覆层（Coating）：最外层的保护结构。

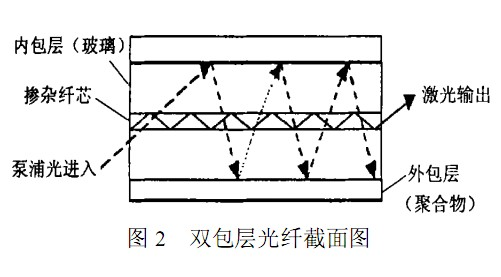

包层泵浦技术的核心思路是：泵浦光走粗的内包层，激光走细的纤芯。这样既可以注入高功率的多模泵浦光（亮度不需要很高），又能在纤芯中得到高质量的单模激光输出——相当于把低亮度的泵浦光”转化”成了高亮度的激光输出。这是光纤激光器能同时实现高功率和高光束质量的根本原因 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

3. 泵浦方式

光纤激光器的泵浦方式主要分为两类：

泵浦方式	原理	适用场景
端面泵浦	泵浦光从光纤端面耦合进入内包层	中低功率、单模泵浦、结构简单
侧面泵浦	通过光纤侧面的V形槽、拉锥等结构注入泵浦光	高功率、多泵浦源合束、功率可扩展

三、光纤激光器的主要类型

1. 高功率连续光纤激光器

这是工业市场上量最大的品类。早期光纤激光器只有几毫瓦输出，如今单根光纤已可实现数千瓦甚至更高功率。核心技术包括：双包层光纤、大模场面积光纤（LMA）、包层泵浦、泵浦合束器等。高功率光纤激光器广泛用于金属切割、焊接、熔覆等材料加工 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

2. 调Q光纤激光器（纳秒脉冲）

通过主动或被动Q开关技术，光纤激光器可以产生纳秒级脉冲。大模场面积光纤的脉冲能量可达毫焦量级（极端情况下数十毫焦），但受限于饱和能量和损伤阈值。全光纤结构的调Q光纤激光器脉冲能量通常较低。由于光纤激光器增益很高，调Q过程中常出现多尖峰的时间子结构，与块状激光器表现有所不同 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

3. 锁模光纤激光器（超短脉冲）

更复杂的谐振腔结构用于锁模光纤激光器（超快光纤激光器），产生皮秒或飞秒脉冲。可以使用主动调制器或各种可饱和吸收体。人工可饱和吸收体可以通过非线性偏振旋转（NPR）或非线性光纤环形镜（NALM）实现。经典的”8字形激光器”（Figure-eight laser）就是利用非线性环镜实现锁模的。光纤的强非线性是其优势也是挑战——它可以帮助锁模启动，但也会导致脉冲质量劣化（如 Kelly 边带） [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

4. 窄线宽/单频光纤激光器

通过短谐振腔（约 5 cm）和窄带光纤布拉格光栅（DBR 或 DFB 结构），光纤激光器可以实现单纵模工作，线宽可低至几千赫兹甚至 1 kHz 以下。输出功率通常为几毫瓦到几十毫瓦，最高可达约 1 W。如果需要更高功率，可以后续连接光纤放大器进行功率放大 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

5. 上转换光纤激光器

利用光纤中高泵浦强度的优势，可以实现上转换激光——即输出波长短于泵浦波长的反斯托克斯激光。最常见的是掺铥（Tm）ZBLAN 光纤产生蓝光、掺镨（Pr）产生红绿蓝等可见光。由于石英玻璃的声子能量较高，会导致多声子弛豫使中间能级寿命缩短，上转换光纤激光器通常使用低声子能量的氟化物玻璃光纤（如 ZBLAN）[(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

6. 拉曼光纤激光器

基于光纤的拉曼散射非线性效应，拉曼光纤激光器利用拉曼增益而非粒子数反转来产生激光。通过级联拉曼转换，可以实现从泵浦波长到输出波长跨越数百纳米的波长变换。例如 1 μm 泵浦可以产生 1.4 μm 激光，用于泵浦 1.5 μm 掺铒光纤放大器 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

7. MOPA结构

商用高性能光纤激光系统大多采用 MOPA（Master Oscillator Power Amplifier，主振荡功率放大）架构：先由一个低功率种子源（主振荡器）产生具有所需时域和频域特性的光信号，再通过一级或多级光纤放大器进行功率放大。这种架构将”信号产生”和”功率放大”解耦，大大提高了灵活性和性能可控性 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

四、为什么光纤激光器这么强？——四大核心优势

1. 高光束质量

光纤的波导效应天然保证了光在纤芯中以特定模式传播。使用单模光纤时，输出光束质量接近衍射极限（M² ≈ 1），这意味着激光可以聚焦到极小的光斑，获得极高的功率密度——对于切割、焊接等加工应用至关重要。即使是大模场面积（LMA）光纤，光束质量也远优于同功率的块状固体激光器 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

2. 高功率效率

光纤激光器的电光转换效率通常可达 30%-40%，远高于灯泵浦固体激光器（2-5%），也优于大多数二极管泵浦块状激光器。高效率意味着更低的能耗、更小的电源、更弱的热负载——这对工业用户来说就是实实在在的成本节约 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

3. 高功率潜力

光纤拥有极高的表面积/体积比，散热性能极佳。一根细光纤的散热面积其实远大于同体积的晶体棒。再加上包层泵浦技术可以注入大量泵浦功率，单根光纤已经可以实现数千瓦的连续输出，通过光束合成（Beam Combining）技术甚至可以达到十万瓦级别 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

4. 结构紧凑可靠

全光纤结构的激光器不含任何自由空间光学元件，不怕震动、不怕灰尘、免维护。光纤可以盘绕，因此整个激光系统可以做得非常紧凑。这也是光纤激光器能大规模进入工业生产线的重要原因——工厂环境远比实验室恶劣，可靠性是硬指标 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

五、挑战与局限：非线性效应是怎么回事

光纤激光器的优势来自于”长而细”的波导结构，但这也带来了固有的挑战。由于纤芯很细（功率密度极高）、光纤很长（作用距离很大），非线性光学效应往往是性能的天花板。

常见的非线性效应

• 受激布里渊散射（SBS）：高功率单频光纤激光器的主要限制因素，会导致光向后散射，限制输出功率。
• 受激拉曼散射（SRS）：高功率脉冲或连续激光中出现，能量从信号光转移到斯托克斯波长。
• 自相位调制（SPM）：光强导致折射率变化，引起脉冲频谱展宽，影响锁模脉冲质量。
• Kelly 边带：锁模光纤激光器中常见的光谱边带，由色散和非线性的周期性作用产生。
• 光纤熔毁（Fiber Fuse）：高功率下光纤可能发生级联的光学损伤，像导火索一样沿光纤传播。

六、典型应用场景

1. 工业材料加工

这是光纤激光器最大的应用市场。千瓦级连续光纤激光器用于厚金属切割和焊接；纳秒脉冲光纤激光器用于精密打标、钻孔、微加工；超快光纤激光器用于冷加工（如玻璃、晶圆切割）。汽车、航空、3C电子等行业的产线上，光纤激光器已经成为标配 [(RP Photonics)](https://www.rp-photonics.com/fiber_lasers.html)。

2. 光通信

掺铒光纤放大器（EDFA）是光纤通信的核心器件，没有它就没有今天的互联网。虽然严格来说 EDFA 是放大器不是激光器，但它们基于完全相同的光纤增益原理。此外，窄线宽光纤激光器也是相干通信和光传感的关键光源。

3. 医疗美容

光纤激光器的柔性传输（光纤直接导光）特别适合医疗应用——光纤可以通过内窥镜进入人体内部进行手术。常见应用包括：激光碎石、眼科手术、激光美容（脱毛、嫩肤、祛斑）等。铥光纤激光器（2 μm）因为水吸收好，在外科手术中越来越受欢迎。

4. 科研与测量

超快光纤激光器用于光谱学、生物成像（如多光子显微镜）、材料科学研究。窄线宽光纤激光器用于精密测量、光学传感、量子光学。高功率光纤激光器还用于激光雷达（LIDAR）和引力波探测。

5. 国防与安全

高功率光纤激光器是定向能武器的热门技术路线——通过多光束合成可以达到极高功率。光纤激光器也用于激光测距、目标指示、红外对抗等军事应用。

七、常见误区：4个你可能搞错的认知
