锁模是什么？怎么得到飞秒级超短脉冲
如果说Q开关像用1/1000秒快门拍出一张快照（纳秒级脉冲），那么锁模就像用每秒万亿帧的高速摄影机——它能把激光脉冲压缩到飞秒（10⁻¹⁵秒）甚至更短。飞秒脉冲有多短？1飞秒内光只能走0.3微米，还不到一根头发丝直径的千分之一。锁模技术是超快科学、精密测量、激光医疗等领域的基础。本文基于 RP Photonics Encyclopedia 权威内容，系统讲解锁模的原理、类型和应用。
本文目录
- 一、什么是锁模？——超短脉冲的产生原理
- 二、核心物理：多纵模相干叠加
- 三、主动锁模 vs 被动锁模
- 四、被动锁模的关键技术：可饱和吸收体
- 五、锁模激光器的关键参数
- 六、典型应用场景
- 七、常见误区：4个你可能搞错的认知
- 八、推荐阅读
一、什么是锁模？——超短脉冲的产生原理
锁模（Mode Locking）是一种产生超短光脉冲的技术，其核心思想是：让激光谐振腔内的多个纵模（axial modes）保持固定的相位关系，使它们相干叠加，形成一个在时间上极窄的光脉冲，这个脉冲在谐振腔内往返传播，每次经过输出耦合镜就射出一部分能量，于是输出端得到一列重复的超短脉冲 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。

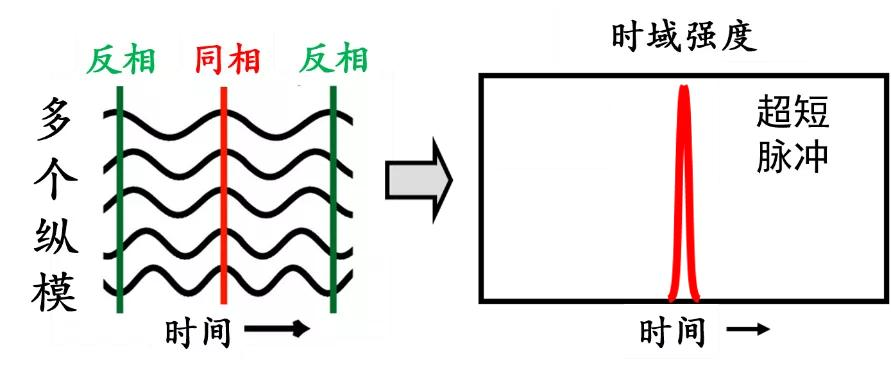

图1：锁模原理示意图。左图显示多个纵模的相位关系，右图显示同相时相干叠加产生超短脉冲（红色尖峰）
为什么叫”锁模”呢？因为在自由运转的激光器中，各个纵模之间的相位是随机的、互不相关的，输出是它们的非相干叠加——平均强度基本恒定，只有随机的涨落（散粒噪声水平）。而当我们用某种方法把所有纵模的相位”锁定”在一起（固定相位差），它们就会周期性地同相叠加，产生一个强脉冲。这就像让一大群各走各的、步伐杂乱的人，忽然变成齐步走的方阵——力量集中到了一起 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
锁模脉冲的重复频率等于光在谐振腔内的往返频率，即自由光谱范围（FSR）：
关键公式：锁模脉冲重复频率
其中
是真空中的光速，
是增益介质的折射率，
是谐振腔长度。对于一个长度为 1.5 m 的谐振腔，重复频率约为 100 MHz。
二、核心物理：多纵模相干叠加
脉冲宽度与增益带宽的关系
锁模激光器的两个关键参数由不同因素决定：重复频率由腔长决定（f = c / (2nL)，c为光速，n为折射率，L为腔长），腔越短，重频越高；脉冲宽度由增益带宽决定（傅里叶变换极限），增益谱越宽，脉冲可以越短。这两个参数是独立设计的 [(RP Photonics · Mode Locking)](https://www.rp-photonics.com/mode_locking.html)。
锁模脉冲能有多短？答案取决于激光增益介质的增益带宽——增益谱越宽，能参与锁模的纵模数量越多，叠加出的脉冲就越短。这本质上是傅里叶变换的关系：频谱越宽，时域脉冲越窄 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
关键公式：脉冲宽度与带宽的关系（变换极限）
其中
是脉冲宽度（FWHM），
是光谱带宽，
是与脉冲形状有关的常数（高斯脉冲 K≈0.441，双曲正割脉冲 K≈0.315）。当等号成立时，脉冲达到”变换极限”——这是给定带宽下能得到的最短脉冲。
这就是为什么钛蓝宝石（Ti:sapphire）激光器能产生最短的脉冲——它的可调谐范围极宽（~650-1100 nm），是所有激光介质中最宽的之一，支持最短约 5 fs 的变换极限脉冲。相比之下，Nd:YAG 激光器的增益带宽很窄（~0.5 nm），锁模脉冲通常只能到几皮秒 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
三、主动锁模 vs 被动锁模
| 对比维度 | 主动锁模（Active Mode Locking） | 被动锁模（Passive Mode Locking） |
|---|---|---|
| 工作机制 | 外部电信号驱动腔内调制器（声光/电光），周期性调制损耗 | 利用光与物质的非线性相互作用，光自己”启动”锁模 |
| 脉冲宽度 | 皮秒级（受调制器速度限制） | 飞秒级（可到变换极限） |
| 启动方式 | 打开调制器即锁模，非常稳定 | 通常需要扰动启动（如敲击、调腔） |
| 脉冲质量 | 脉冲较宽，定时抖动低 | 脉冲极短，峰值功率极高 |
| 典型应用 | 通信、光采样、精密测量 | 超快光谱、微加工、科学研究 |
主动锁模
主动锁模使用一个受外部电信号驱动的光调制器（通常是声光调制器 AOM 或电光调制器 EOM），其驱动频率精确等于谐振腔的纵模间隔（即往返频率）。调制器周期性地改变腔内损耗——在脉冲到达时损耗最低，其他时间损耗较高。这样只有与调制同步的脉冲才能存活下来，从而实现锁模。主动锁模的优点是稳定可靠、容易启动，但脉冲宽度受限于调制器的响应速度，通常只能到皮秒量级 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
被动锁模
被动锁模不需要外部驱动信号，而是利用光学非线性效应。核心元件是一个可饱和吸收体（Saturable Absorber）——它的吸收系数随光强增大而减小（即强光更不容易被吸收）。当脉冲经过时，脉冲峰值处的损耗最低，两翼的损耗较高，因此脉冲每次经过就被”削”窄一点。经过多次往返后，脉冲越来越短，最终达到稳定状态。被动锁模可以产生飞秒级的超短脉冲，是目前超快激光器的主流技术路线 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
四、被动锁模的关键技术
1. 半导体可饱和吸收镜（SESAM）
SESAM（Semiconductor Saturable Absorber Mirror）是目前最成熟、最可靠的被动锁模元件。它本质上是一面带有半导体吸收层的反射镜——低光强时吸收大（反射率低），高光强时吸收饱和（反射率高）。SESAM 的优点是设计灵活（波长、调制深度、恢复时间都可以定制）、锁模启动可靠、稳定性好。目前商用的固体和光纤飞秒激光器绝大多数使用 SESAM [(RP Photonics)](https://www.rp-photonics.com/semiconductor_saturable_absorber_mirrors.html)。

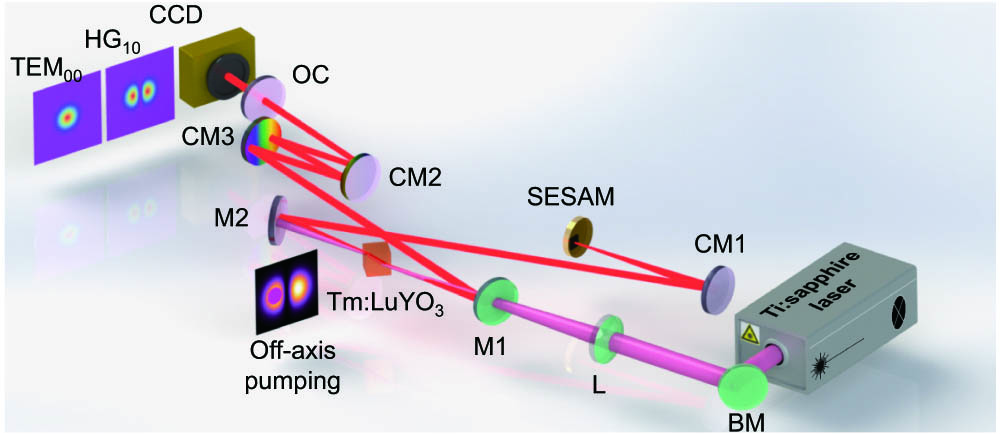

图2：SESAM锁模的超快激光器结构示意图，SESAM作为腔镜之一提供可饱和吸收以实现被动锁模
2. 克尔透镜锁模（KLM）
克尔透镜锁模（Kerr Lens Mode Locking, KLM）利用了光克尔效应：强光在介质中引起折射率变化，形成类似透镜的自聚焦效应。通过巧妙设计谐振腔，让只有高功率的脉冲（自聚焦后）才能通过一个小孔或增益介质的最佳泵浦区，而低功率的连续光则被损耗掉。KLM 可以产生极短的脉冲（最短 ~5 fs），但缺点是需要”启动”（通常靠敲击谐振腔），而且对环境扰动敏感 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
3. 非线性偏振旋转（NPR）
在光纤激光器中，常用非线性偏振旋转（Nonlinear Polarization Rotation, NPR；也称 Nonlinear Polarization Evolution, NPE）作为人工可饱和吸收体。原理是：光强引起的非线性双折射改变了偏振态，再配合偏振器就实现了”强光透过多、弱光透过少”的效果。NPR 不需要额外的半导体材料，可以实现很短的脉冲，但对环境（温度、应力）非常敏感，很难做成全光纤结构（必须用保偏光纤的话又不能用NPR）[(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
4. 其他被动锁模方式
- 非线性环形镜（NALM）：利用光纤环中的非线性效应实现可饱和吸收，常用于”8字形”光纤激光器。
- 染料可饱和吸收体：早期的锁模染料激光器使用有机染料，但寿命短、需要循环泵，现已基本淘汰。
- 碳纳米管 / 石墨烯：新型可饱和吸收材料，响应速度快，宽光谱适用，但还在发展中。
五、锁模激光器的关键参数
| 参数 | 含义 | 典型范围 |
|---|---|---|
| 脉冲宽度 | 脉冲的时域半高全宽（FWHM） | 5 fs ~ 几十ps |
| 重复频率 | 每秒输出的脉冲数，等于腔往返频率 | 几 MHz ~ 几 GHz |
| 平均功率 | 时间平均的输出功率 | mW 级 ~ 百 W 级 |
| 脉冲能量 | 单个脉冲的能量 = 平均功率 / 重复频率 | nJ ~ mJ 级（经放大后） |
| 峰值功率 | 脉冲峰值的瞬时功率 ≈ 脉冲能量 / 脉宽 | kW ~ GW 级（经放大后） |
| 光谱带宽 | 脉冲的光谱宽度 | 取决于增益介质 |
| 时间带宽积 | 脉宽 × 带宽，衡量脉冲是否接近变换极限 | 0.315（变换极限，sech形） |
六、典型应用场景
延伸：锁模只是产生飞秒脉冲的”种子源”，振荡器直接输出的飞秒脉冲能量通常只有nJ~几nJ级。如果需要高能量（μJ~mJ级甚至更高）飞秒脉冲，还需要经过啁啾脉冲放大（CPA, Chirped Pulse Amplification）——先展宽脉冲、再放大、最后再压缩回飞秒，以避免放大过程中的非线性效应和光学损伤。详见超快激光器专文。
1. 超快光谱学与基础科学
飞秒激光可以”冻结”分子和原子的运动，用来拍摄化学反应的”慢动作”——这就是飞秒化学（1999年诺贝尔化学奖）。阿秒脉冲（由飞秒激光驱动产生高次谐波得到）还可以追踪电子的运动。超快激光是物理、化学、生物等基础研究的核心工具。
2. 精密加工与微制造
飞秒激光的脉冲宽度极短，热量来不及扩散就完成了材料去除，属于”冷加工”——没有热影响区，加工边缘极其光滑精确。广泛用于医疗支架加工、微电子晶圆切割、玻璃打孔、微纳结构制备等 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
3. 生物医学成像
双光子/多光子显微镜依赖飞秒激光：只有在焦点处光强足够高才能激发双光子吸收，因此天然具有光学层析能力。飞秒激光还用于光学相干层析（OCT）、角膜屈光手术等医疗应用。
4. 光通信与光采样
锁模激光器是光频梳的基础——一根光纤激光器可以产生成千上万个等间距的频率梳齿，每个都像一把精密的”尺子”，用于精确测量光频和时间。此外，锁模激光脉冲还用于高速光信号的采样测量。
5. 激光雷达与测距
超快脉冲配合飞行时间法（ToF）可以实现极高精度的距离测量。光纤飞秒激光器因为结构紧凑可靠，特别适合车载、机载激光雷达。
七、常见误区：4个你可能搞错的认知
误区一：锁模就是Q开关的更快版本，原理差不多
纠正：两者原理完全不同。Q开关是”先储能后释放”——靠上能级储能，一次释放一个大脉冲；锁模是”多纵模相干叠加”——利用相位锁定的多个纵模干涉产生脉冲。Q开关的脉冲宽度由储能释放速度决定（纳秒级），锁模脉冲宽度由增益带宽决定（飞秒/皮秒级）。一个是”能量游戏”，一个是”相位游戏” [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
误区二：脉冲越短，峰值功率越高，能量越大
纠正：脉冲能量 = 平均功率 / 重复频率，和脉宽没有直接关系。峰值功率 ≈ 脉冲能量 / 脉宽——脉宽越短峰值功率确实越高，但这是以能量不变为前提的。很多飞秒振荡器的脉冲能量其实只有纳焦甚至皮焦量级，只是因为脉短才显得峰值高。要获得高能量飞秒脉冲，需要后续的放大器（如啁啾脉冲放大）[(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
误区三：被动锁模激光器开机就会锁模
纠正：大多数被动锁模激光器需要”启动”过程。被动锁模是一种非线性自组织过程，需要从噪声中”长出”脉冲。KLM 激光器通常需要敲击一下镜片来引入扰动；SESAM 锁模相对容易自启动，但也不是百分百保证。只有主动锁模是通电即锁模的 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
误区四：所有锁模激光器的脉冲都是变换极限的
纠正：变换极限是理想情况。实际激光器中，群速度色散（GVD）、自相位调制（SPM）、高阶色散、增益带宽限制等因素都会使脉冲偏离变换极限。衡量脉冲”质量”的指标是时间带宽积（TBP）——TBP 越接近理论极限值，脉冲越”干净”。实际飞秒激光器的 TBP 通常是变换极限的 1.5-3 倍 [(RP Photonics)](https://www.rp-photonics.com/mode_locking.html)。
