多模光纤是什么？多束光一起跑是什么体验
在光纤光学领域，多模光纤是一个既基础又关键的概念。无论是搭建光纤激光器、设计光通信链路，还是进行光传感实验，理解多模光纤的原理和特性至关重要。本文从物理本质出发，系统梳理多模光纤的工作机制、关键参数、主要类型和实际应用，帮助你建立完整的知识框架。
本文目录
- 一、什么是多模光纤？核心概念搞清楚
- 二、工作原理：多模光纤是怎么实现的
- 三、关键参数：看懂多模光纤的性能指标
- 四、主要类型：多模光纤有哪些种类
- 五、应用场景：多模光纤都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是多模光纤？

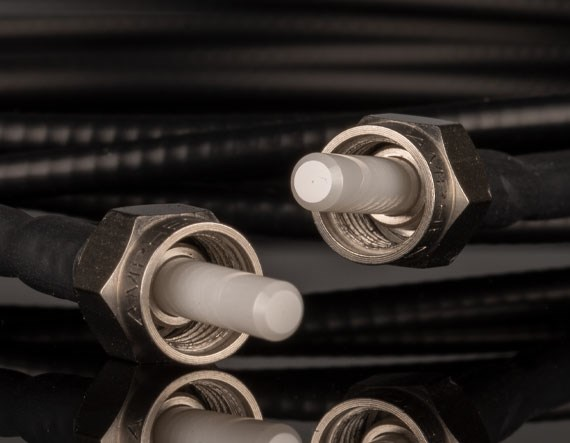

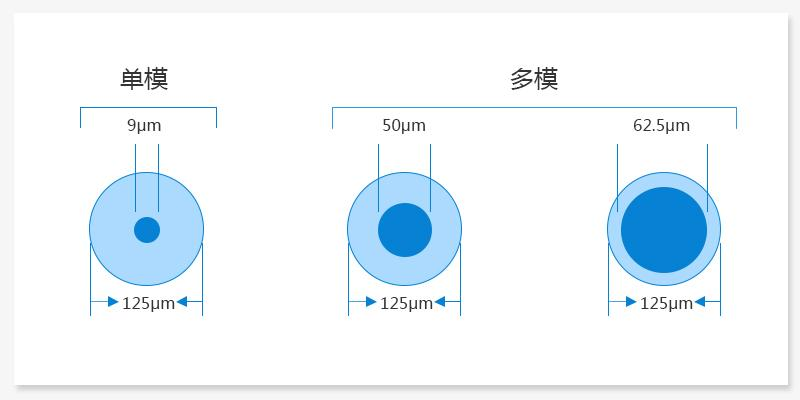

多模光纤是指纤芯直径较大、能够同时支持多个空间模式传输的光纤。与单模光纤只传输基模不同，多模光纤的纤芯更粗（通常50μm、62.5μm或更大），数值孔径也往往更大，使得以不同角度入射的光线可以以不同的模式路径在纤芯中传播。多模光纤的最大优势是耦合容易——对光源光束质量要求不高，对准容差大，使用成本低；但其固有的模间色散限制了传输带宽和距离，因此主要用于短距离场景。
二、工作原理：多模光纤是怎么实现的？

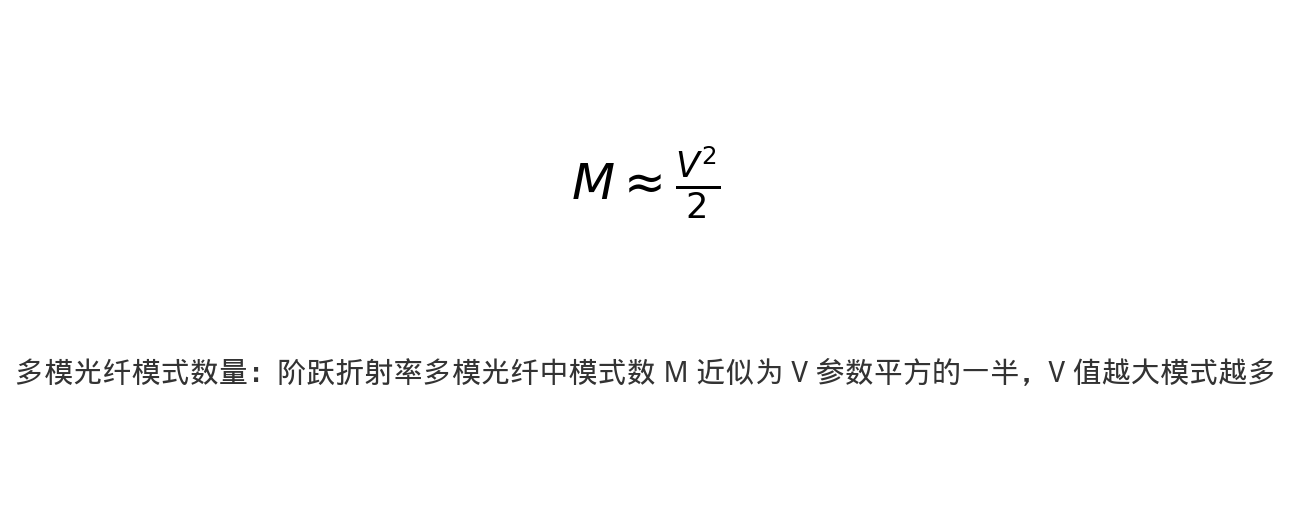

多模光纤中可以同时传输多个模式，模式数量由 V 参数决定。对于阶跃折射率光纤，模式总数 M 近似为 V²/2。V 参数越大，模式数量越多。
例如：一根 50/125μm 多模光纤，NA=0.20，工作波长 850nm，计算 V = 2π×25×0.20/0.85 ≈ 37，模式数约为 37²/2 ≈ 685 个。
阶跃折射率多模光纤
中，不同模式的传播路径长度差异很大——沿轴线传播的基模走的路程最短，而以大角度反射的高阶模走的路程最长。这导致不同模式的光到达输出端的时间不同，即模间色散，会使光脉冲展宽，限制传输速率和距离。
梯度折射率多模光纤
通过将纤芯折射率设计为从中心向外逐渐降低的抛物线分布，大大缓解了模间色散。因为在折射率较低的外围区域，光的传播速度更快，正好补偿了高阶模走更长路径的时间差。优化后的梯度折射率多模光纤（如OM3、OM4）的模式带宽可比阶跃型高出一个数量级以上。 多模光纤的模式数量与V数相关，当V数很大时，模式总数近似为V²/2（计入两个偏振方向）。例如，芯径50μm、NA=0.2的多模光纤在850nm波长下V数约为37，支持约680个模式。
三、关键参数：看懂多模光纤的性能指标
模间色散与带宽距离积
模间色散（Intermodal Dispersion）是多模光纤最主要的色散来源：不同模式以不同的角度入射，经过相同的光纤长度后传播路径不同，到达时间也不同，导致光脉冲展宽。
阶跃折射率光纤的模间色散最严重，因为各模式的轴向传播速度差异大。以阶跃型多模光纤为例，最高阶模与基模的时延差约为：
Δτ ≈ (n₁·L·NA²) / (2·n₂·c)
梯度折射率（GI）光纤通过使纤芯折射率从中心向外按抛物线分布逐渐降低，让不同模式的光线以近似相同的轴向速度传播（高阶模路径长但在低折射率区速度快），从而大幅减小模间色散。梯度折射率光纤的带宽可比阶跃型高出约两个数量级。
💡 带宽距离积（Bandwidth-Length Product）
多模光纤的传输能力通常用”带宽×距离”来表示，单位是 MHz·km 或 GHz·km。这是一个乘积量：距离越远，可用带宽越小。OM2 光纤约 500 MHz·km，OM3 约 2000 MHz·km，OM4 约 4700 MHz·km。
注意：梯度折射率光纤不能完全消除模间色散，只是将其大幅减小。实际中还存在材料色散和波导色散（色度色散），以及高阶模的微弯敏感性等问题。
核心公式
模式数量估算：阶跃型多模光纤中，导模总数约为：
N ≈ V² / 2
例如：50/125μm光纤，NA=0.2，工作波长850nm时，V ≈ 36.9，模式数约 680。
梯度折射率分布：渐变折射率（GI）光纤的纤芯折射率按α分布：
n(r) = n₁ √[1 – 2Δ(r/a)^α]
当 α = 2 时为抛物线分布，此时模间色散最小，带宽最大。最佳α值约为 2 + ε（略大于2），需考虑材料色散补偿。
梯度光纤带宽优势：抛物线折射率分布使不同模式的光线自聚焦，轴向光线（路径短、n大，速度慢）与斜光线（路径长、外围n小，速度快）的传播时间趋于相等，模间色散可比阶跃光纤降低一到两个数量级。
看懂核心参数，是评估多模光纤性能的基础前提。下表梳理了关键指标及其含义：
| 参数名称 | 含义 | 工程意义 |
|---|---|---|
| 纤芯直径 | 常见规格有50μm、62.5μm、100μm、200μm、400μm、600μm等 | 决定支持的模式数量和耦合难易程度，常见50μm和62.5μm |
| 包层直径 | 通常125μm（小芯径）或更大（大芯径功率光纤） | 影响光纤的机械强度和弯曲性能，标准包层直径确保与现有连接器、熔接机的兼容性，是工业标准化的关键参数。 |
| 数值孔径（NA） | 多模光纤NA通常0.2-0.37，更高的NA意味着更大的收光角度 | 衡量收光能力，多模光纤通常0.20-0.275，耦合容差大 |
| 模式数量 | 由V数决定，V = (2πa/λ)×NA | 由V数决定，影响带宽和耦合效率，约为V²/2 |
| 模间带宽 | 单位长度的模式色散限制的带宽，单位通常为MHz·km或GHz·km | 决定光纤在单位长度上能支持的最高数据传输速率，是多模光纤和短距离高速通信系统的核心指标。 |
| 传输损耗 | 多模光纤损耗通常高于单模光纤，850nm约2-3dB/km，1300nm约0.5-1dB/km | 850nm和1300nm是多模光纤的两个工作窗口 |
| 差分模式延迟（DMD） | 衡量不同模式间群延迟差的参数，DMD越小，带宽越高 | 该参数决定了光波导中传输的光模式特性，直接影响传输带宽、耦合损耗和器件设计，是波导分类和应用选型的核心依据。 |
四、主要类型：多模光纤有哪些种类？
ISO/IEC 11801 多模光纤分级
| 等级 | 芯径/包层 | 850nm有效模式带宽 | 典型应用 |
|---|---|---|---|
| OM1 | 62.5/125μm | 200 MHz·km | 百兆以太网、传统楼宇布线 |
| OM2 | 50/125μm | 500 MHz·km | 千兆以太网、中短距离数据链路 |
| OM3 | 50/125μm（激光优化） | 2000 MHz·km | 万兆以太网、数据中心主干（300m） |
| OM4 | 50/125μm（激光优化） | 4700 MHz·km | 万兆/40G/100G以太网、数据中心（550m） |
| OM5 | 50/125μm（宽带多模） | 4700 MHz·km（850nm） | SWDM短波分复用、数据中心高速互联 |
OM3/OM4/OM5 均为激光优化多模光纤（LOMMF），针对 VCSEL 光源的窄线宽特性优化了差分模延时（DMD）。
多模光纤的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按折射率剖面分类
阶跃折射率多模光纤
纤芯折射率均匀，成本低但模间色散大，现在较少用于数据通信
梯度折射率多模光纤
抛物线折射率分布，显著降低模间色散，是数据通信用多模光纤的主流
按ISO/IEC标准分（按性能等级）分类
OM1
62.5μm芯径，LED光源优化，带宽较低（200MHz·km@850nm）
OM2
50μm芯径，性能略高于OM1（500MHz·km@850nm）
OM3
50μm芯径，激光优化梯度折射率光纤，支持10Gbit/s传输300米（2000MHz·km@850nm）
OM4
50μm芯径，OM3的升级版，带宽更高（4700MHz·km@850nm），支持更长距离
OM5
宽带多模光纤，优化了短波波分复用（SWDM）性能
按应用场景分类
通信用多模光纤
芯径50/62.5μm，用于局域网和数据中心
大芯径功率传输光纤
100-600μm甚至更大芯径，用于激光功率传输、激光医疗、工业加工
塑料多模光纤（POF）
聚合物材料，成本极低，用于汽车、家庭和短距离工业通信
五、应用场景：多模光纤都用在什么地方？
多模光纤的应用覆盖多个领域，以下是主要的应用方向：
- 数据中心与局域网：多模光纤因其耦合容易、配套光器件成本低，广泛用于数据中心内部和楼宇内的短距离高速互联。OM3/OM4光纤支持10G、40G甚至100G以太网
- 激光功率传输：大芯径多模光纤用于传输高功率激光，如工业激光加工（切割、焊接、打标）、医疗激光手术中的能量传输
- 光纤照明：多模光纤可以高效地传输照明光，用于装饰照明、医疗内窥镜照明等
- 泵浦光传输：在双包层光纤激光器中，多模光纤用于传输半导体激光器的泵浦光到增益光纤
- 成像光纤束：由数万根多模光纤组成的光纤束可用于传输图像，如工业内窥镜、医用内窥镜
- 光纤传感：某些分布式传感和低精度传感场景使用多模光纤以降低成本
👉 想了解更多实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。
六、常见误区
误区1：多模光纤芯径大，传输功率一定更高
芯径大只是功率承载能力的一个因素。光纤的功率承受能力还取决于数值孔径、涂层材料（丙烯酸酯 vs 聚酰亚胺）、包层直径、端面质量等。比如同样是105μm芯径，低NA（0.15）和高NA（0.22）的光纤在功率承受和光束质量上就有差异。此外，大芯径功率传输光纤通常用纯石英包层和特殊涂层，与通信用多模光纤是完全不同的产品。
误区2：梯度折射率可以完全消除模间色散
梯度折射率（GI）光纤通过抛物线折射率分布大大缓解了模间色散，但不能完全消除。原因包括：实际折射率分布与理想抛物线有偏差（α值需精确控制）、材料色散的影响随模式变化、高阶模的泄漏等。OM3/OM4等激光优化多模光纤通过严格控制差分模式延迟（DMD）进一步提升了带宽，但仍与单模光纤的带宽能力有数量级差距。
误区3：50μm芯径的多模光纤性能都差不多
即使芯径相同，不同等级的多模光纤性能差异巨大。OM1为62.5/125μm规格，OM2/OM3/OM4/OM5均为50/125μm规格——但带宽差距可达数十倍：OM2仅500MHz·km@850nm，OM3达到2000MHz·km，OM4高达4700MHz·km。这些差异来自折射率剖面精度、材料纯度和DMD控制水平，而非芯径大小。
误区4：多模光纤只能用于低速通信
虽然模间色散限制了多模光纤的长距离高速传输，但在短距离场景中多模光纤依然有优势。借助并行光学（如100GBASE-SR4使用4路25G并行）和短波波分复用（SWDM，OM5支持），多模光纤可以在数据中心内部支持100G甚至400G的传输速率，且配套光模块成本远低于单模方案。
