光纤是什么？光怎么在玻璃丝里跑千里
在光纤光学领域，光纤是一个既基础又关键的概念。无论是搭建光纤激光器、设计光通信链路，还是进行光传感实验，理解光纤的原理和特性至关重要。本文从物理本质出发，系统梳理光纤的工作机制、关键参数、主要类型和实际应用，帮助你建立完整的知识框架。
本文目录
- 一、什么是光纤？核心概念搞清楚
- 二、工作原理：光纤是怎么实现的
- 三、关键参数：看懂光纤的性能指标
- 四、主要类型：光纤有哪些种类
- 五、应用场景：光纤都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是光纤？

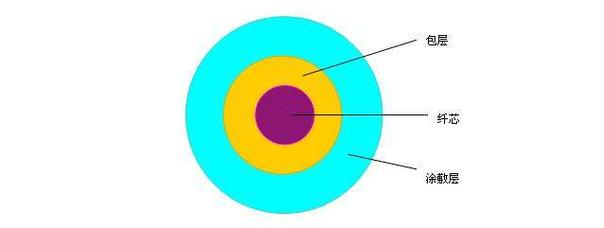

光纤是一种细长且可弯曲的光波导，通常由玻璃（主要是熔融石英，即二氧化硅）制成，能够将光约束在纤芯中传播，传输距离可达数百公里。光纤是光子学领域的核心元器件，也是现代通信基础设施的基石。其最基本的结构由中心的纤芯（折射率较高）和包裹纤芯的包层（折射率较低）组成，利用全内反射原理将光束缚在纤芯内传输。光纤的直径通常只有125微米（包层直径），与头发丝粗细相当（典型人发直径约50–100μm），但在涂覆聚合物保护层后具备相当的柔韧性和机械强度。
二、工作原理：光纤是怎么实现的？

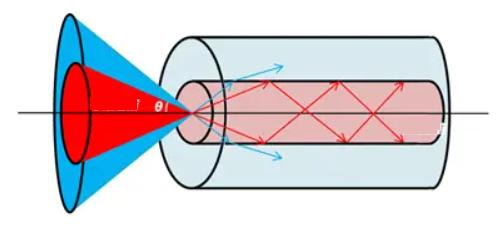

数值孔径（Numerical Aperture, NA）是光纤最核心的参数之一，描述光纤收集入射光的能力。它仅由纤芯和包层的折射率差决定，与光纤的几何尺寸无关。NA 越大，光纤收光角度越大，耦合越容易，但模式数量也越多。
💡 数值孔径的物理意义
NA 决定了光纤能接收的最大入射光线与光纤轴线的夹角 θ_max 的正弦值，即 NA = sinθ_max。典型单模光纤 NA 约为 0.10–0.14，多模光纤 NA 约为 0.20–0.29。
V 参数（归一化频率）是另一个无量纲参数，综合了波长、纤芯尺寸和折射率差三个因素，决定了光纤中能够传输的模式数量。
光纤导光的核心物理机制是全内反射。当光从折射率较高的纤芯入射到纤芯-包层界面时，如果入射角大于临界角，光线就会被完全反射回纤芯，从而沿着光纤轴向传播。不过，这只是几何光学的简化描述，严格来说需要用波动光学来理解：光在光纤中以特定的”模式”传播，每种模式对应一种稳定的横向电场分布。
光纤的数值孔径（NA）描述了光纤收光能力的大小，由纤芯和包层的折射率差决定：NA越大，能接受的入射光角度范围越宽，越容易将光耦合进光纤。光纤支持的模式数量由归一化频率V数决定，V数与纤芯半径、数值孔径和波长有关。当V数小于2.405时，光纤只支持基模（LP₀₁）传输，即单模光纤；V数较大时支持多个模式，即多模光纤。
光在光纤中传输会产生损耗，主要来源包括瑞利散射（玻璃微观密度涨落引起，与波长的四次方成反比）、OH⁻离子吸收（在1380nm附近有吸收峰）以及长波长下的多声子吸收。石英光纤在1550nm波长附近损耗最低，可低至0.2dB/km以下。
三、关键参数：看懂光纤的性能指标
光纤损耗的三大来源
光纤的传输损耗主要来自三个方面：
① 吸收损耗：包括紫外吸收（电子跃迁，短波长显著）、红外吸收（多声子吸收，长波长显著）以及 OH⁻ 离子吸收（1380nm 附近的水吸收峰）。石英光纤的本征吸收在 1.55μm 附近最低，约 0.2 dB/km。
② 散射损耗：主要是瑞利散射，由纤芯材料中折射率的微观不均匀性引起，损耗与波长的四次方成反比（α ∝ 1/λ⁴）。这是短波长（850nm）损耗较高的主要原因。
③ 弯曲损耗：包括宏弯损耗（弯曲半径远大于光纤直径）和微弯损耗（光纤表面的微小形变）。弯曲半径越小，波长越长，弯曲损耗越大。
💡 光纤的三个低损耗窗口
850nm 窗口：第一代光纤通信使用，损耗约 2.5 dB/km，主要用于短距离多模系统；1310nm 窗口：损耗约 0.4 dB/km，零色散波长附近；1550nm 窗口：损耗最低约 0.2 dB/km，是长距离单模光纤通信的主力波段。

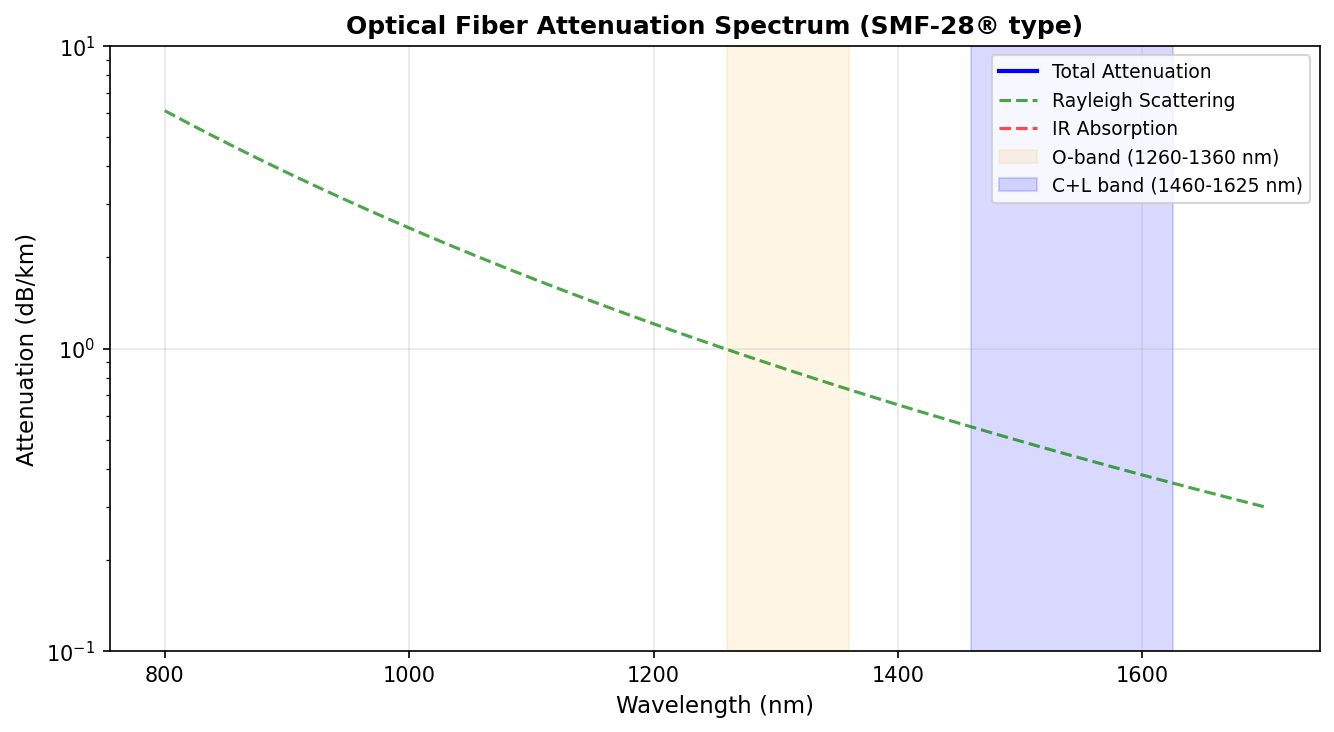

知识拓展：光纤的损耗窗口
石英光纤的损耗谱呈现出多个低损耗窗口：
- 850nm窗口：第一代光通信用波长，损耗约2.5dB/km，多用于短距离多模数据通信
- 1310nm窗口：零色散波长附近，损耗约0.4dB/km，传统电信网主力波段
- 1550nm窗口：最低损耗窗口，损耗可低至0.2dB/km，是长距离高速通信和EDFA工作波段
- 1380nm吸收峰：由OH⁻离子引起，低水峰光纤（如康宁SMF-28e）已大幅消除此吸收峰
损耗来源主要包括：瑞利散射（与λ⁻⁴成正比，短波长侧主导）、红外吸收（材料多声子吸收，长波长侧主导）和OH⁻吸收（特定波长峰）。
核心公式
数值孔径（NA）：描述光纤收光能力的参数，由纤芯和包层的折射率差决定：
NA = √(n₁² – n₂²) ≈ n₁√(2Δ)
其中 n₁ 为纤芯折射率，n₂ 为包层折射率，Δ = (n₁-n₂)/n₁ 为相对折射率差。NA越大，光纤的收光角度越大，越容易耦合。
归一化频率（V数）：决定光纤支持的模式数量：
V = (2πa/λ) × NA
其中 a 为纤芯半径，λ 为工作波长。当 V < 2.405 时，光纤仅支持基模（单模）；V 较大时支持多个模式。多模光纤的模式总数约为 V²/2。
看懂核心参数，是评估光纤性能的基础前提。下表梳理了关键指标及其含义：
| 参数名称 | 含义 | 工程意义 |
|---|---|---|
| 纤芯直径 | 光被约束传输的中心区域直径，单模光纤通常几微米，多模光纤可达50-600微米 | 决定光纤支持的模式数量和耦合难易程度 |
| 包层直径 | 标准石英光纤通常为125微米 | 标准石英光纤通常为125μm，决定机械强度和兼容性 |
| 数值孔径（NA） | 衡量光纤收光能力的参数，反映纤芯与包层的折射率差 | 衡量光纤收光能力，决定耦合角度容差和光源选择 |
| V数（归一化频率） | 决定光纤支持模式数量的无量纲参数 | 决定光纤支持的模式数量和单模/多模工作状态 |
| 传输损耗 | 单位长度的光功率衰减，单位dB/km，优质单模光纤在1550nm可低至0.2dB/km | 决定最大无中继传输距离和系统功率预算 |
| 模场直径（MFD） | 单模光纤中光场横向分布的有效宽度，通常略大于纤芯直径 | 单模光纤中光场的有效宽度，影响熔接损耗和耦合效率 |
| 截止波长 | 单模光纤开始支持高阶模式的波长阈值，低于此波长光纤变为多模 | 单模光纤开始支持高阶模式的波长阈值，低于此值变为多模 |
| 色散 | 光脉冲在传输中展宽的现象，包括材料色散、波导色散和模间色散 | 限制高速通信的传输距离和数据速率 |
四、主要类型：光纤有哪些种类？
光纤的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按传输模式数分类
V 参数与模式数量的关系：对于阶跃折射率多模光纤，模式总数近似为 V²/2。当 V < 2.405 时，光纤中只存在基模（LP₀₁），即单模传输。
关于单模光纤与多模光纤的详细对比，请参考单模光纤和多模光纤的专题文章。
单模光纤
纤芯细（~8-10μm），只支持基模传输，光束质量好，用于长距离高速通信和高功率光纤激光器
多模光纤
纤芯粗（50μm、62.5μm或更大），支持多个模式，耦合容易但模间色散大，适用于短距离通信和光功率传输

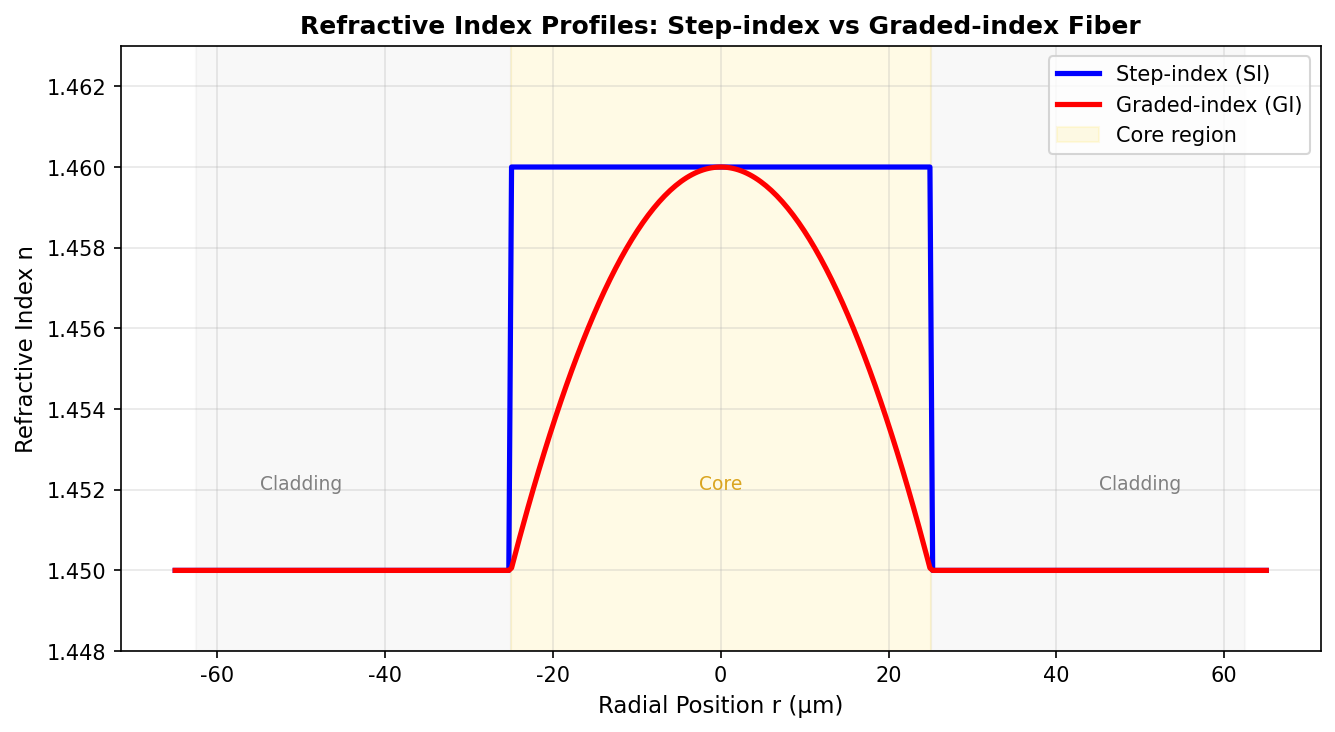

按折射率剖面分类
阶跃折射率光纤
纤芯折射率均匀，到包层处突然下降
梯度折射率光纤
纤芯折射率从中心向外逐渐降低（通常为抛物线分布），可显著减小模间色散
按功能分类
无源光纤
仅传输光，不产生增益
有源光纤
纤芯掺杂稀土离子（如铒、镱、铥），可作为激光增益介质
按材料分类
石英光纤
最常用，损耗低、强度高
氟化物光纤
中红外透过性好，声子能量低
硫系玻璃光纤
远红外和非线性应用
塑料光纤（POF）
成本低、柔韧性好，用于短距离传输
特种光纤
包括保偏光纤、光子晶体光纤、双包层光纤、大模场光纤、中空芯光纤等，各自具有独特的性能特点和适用场景。
五、应用场景：光纤都用在什么地方？
光纤的应用覆盖多个领域，以下是主要的应用方向：
- 光纤通信：这是光纤最大的应用领域。单模光纤构成了全球互联网的骨干网，一根光纤可承载太比特级的数据量，且不受电磁干扰
- 光纤激光器与放大器：掺杂稀土离子的有源光纤是光纤激光器的增益介质，具有光束质量高、散热好、结构紧凑等优势，广泛应用于工业加工、医疗、科研
- 光纤传感：利用光纤对温度、应变、压力等物理量的敏感特性，实现分布式或点式测量，广泛用于建筑结构监测、石油管道、航空航天
- 光功率传输：将激光能量通过光纤传输到指定位置，如激光打标、焊接、医疗手术中的能量传输
- 照明与成像：光纤束用于医疗内窥镜、工业内窥镜等场景
- 光谱学与非线性光学：光子晶体光纤等特种光纤用于超连续谱产生、频率转换等
👉 想了解更多实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。
六、常见误区
误区1：光纤越粗传输能力越强
传输能力取决于光纤类型和工作波长，而非粗细。单模光纤纤芯仅8-10μm，却能承载太比特级数据并传输数百公里；大芯径多模光纤虽然耦合容易，但模间色散大，传输带宽和距离反而受限。此外，传输功率上限主要由包层直径、涂覆层材料和端面质量决定，与纤芯粗细并非简单正比关系。
误区2：光纤只能传输可见光
石英光纤的主要工作波段在近红外（800-1600nm），而非可见光。不同材料的光纤可覆盖更宽的光谱范围：氟化物光纤可延伸至5μm中红外，硫系光纤可到10μm以上，光子晶体光纤甚至可工作在深紫外。光纤的传输窗口由材料的本征吸收和散射特性决定。
误区3：全内反射意味着光完全没有能量损耗
全内反射只是几何光学的近似描述。实际上，光场会有一部分以倏逝波的形式渗透到包层中，这也是纤芯直径接近的两根光纤靠近时会发生倏逝波耦合的物理基础。此外，瑞利散射、材料吸收、弯曲损耗等机制都会导致光功率的衰减，优质单模光纤在1550nm窗口的损耗约为0.2dB/km。
误区4：塑料光纤都是低性能的
塑料光纤（POF）虽然损耗高于石英光纤，但有其独特优势：大芯径（通常1mm）使耦合和对接极其容易，柔韧性更好，抗振动和冲击能力强，成本极低。在汽车车载网络、家庭布线、工业控制等短距离场景中，POF是性价比很高的选择。新型聚合物材料也在不断拓展POF的性能边界。
