保偏光纤是什么？怎么让光的偏振不跑偏
在光纤光学领域，保偏光纤是一个既基础又关键的概念。无论是搭建光纤激光器、设计光通信链路，还是进行光传感实验，理解保偏光纤的原理和特性至关重要。本文从物理本质出发，系统梳理保偏光纤的工作机制、关键参数、主要类型和实际应用，帮助你建立完整的知识框架。
本文目录
- 一、什么是保偏光纤？核心概念搞清楚
- 二、工作原理：保偏光纤是怎么实现的
- 三、关键参数：看懂保偏光纤的性能指标
- 四、主要类型：保偏光纤有哪些种类
- 五、应用场景：保偏光纤都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是保偏光纤？

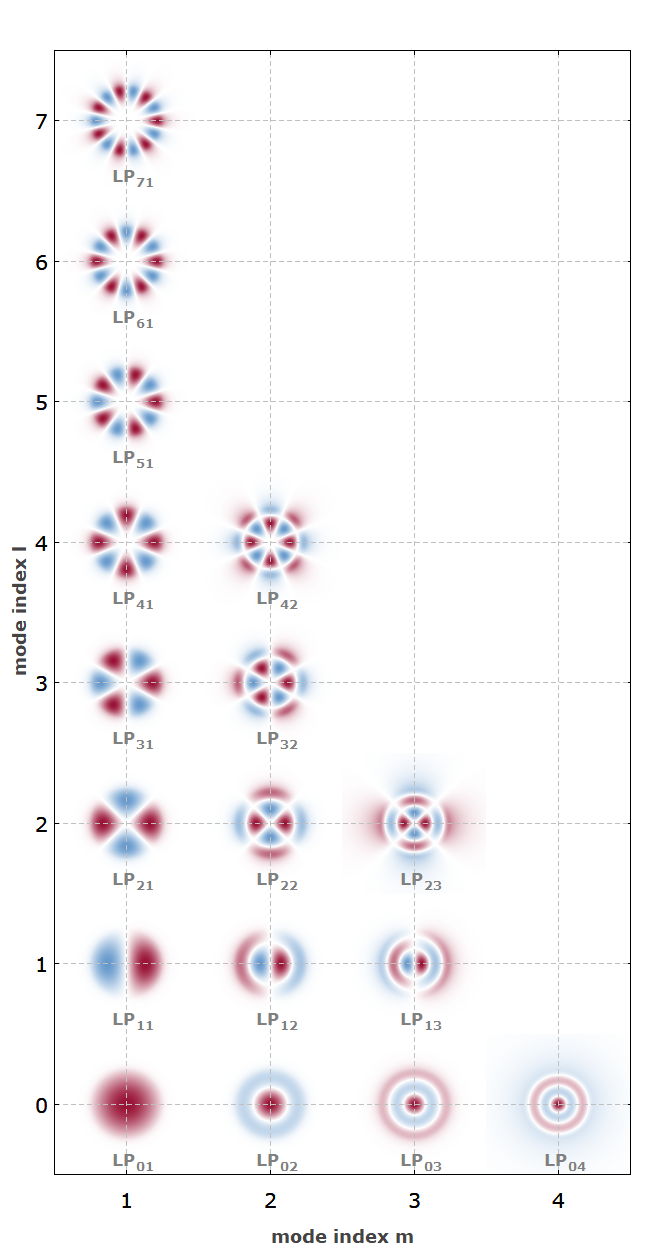

保偏光纤（PM光纤）是一种特殊设计的单模光纤，能够在传输过程中保持输入光的偏振状态。标准单模光纤虽然支持两个正交的偏振模式，但由于纤芯的微小不规则、应力变化和弯曲等因素，这两个模式之间会不断发生能量耦合，导致输出偏振态随机变化。保偏光纤通过在纤芯中引入强烈的双折射（即两个正交偏振方向的折射率不同），使得两个偏振模式的传播常数产生很大差异，从而抑制了模式间的耦合。只要输入光的偏振方向与光纤的一个主轴对齐，输出偏振态就能基本保持不变。
二、工作原理：保偏光纤是怎么实现的？
应力双折射 vs 形状双折射
保偏光纤通过引入强双折射来保持线偏振态，主要有两种机制：
① 应力型双折射（Stress-Induced Birefringence）：在纤芯两侧掺入与石英热膨胀系数不同的材料（如 B₂O₃），在光纤拉制后的冷却过程中，由于两侧应力区与石英的收缩差异，对纤芯产生横向压应力。通过光弹效应，这一应力转化为折射率差，即双折射。
应力型保偏光纤是目前应用最广泛的类型，典型代表为 PANDA（熊猫型）和蝴蝶结型（Bow-tie）。
② 形状型双折射（Shape Birefringence）：通过非圆形的纤芯几何形状（如椭圆芯）引入双折射。椭圆芯光纤的双折射来源于波导效应——两个正交偏振方向的等效折射率不同。形状双折射通常比应力双折射弱，但对温度变化不敏感。
💡 熊猫型 vs 蝴蝶结型：两大主流结构对比

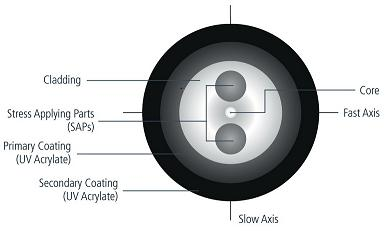

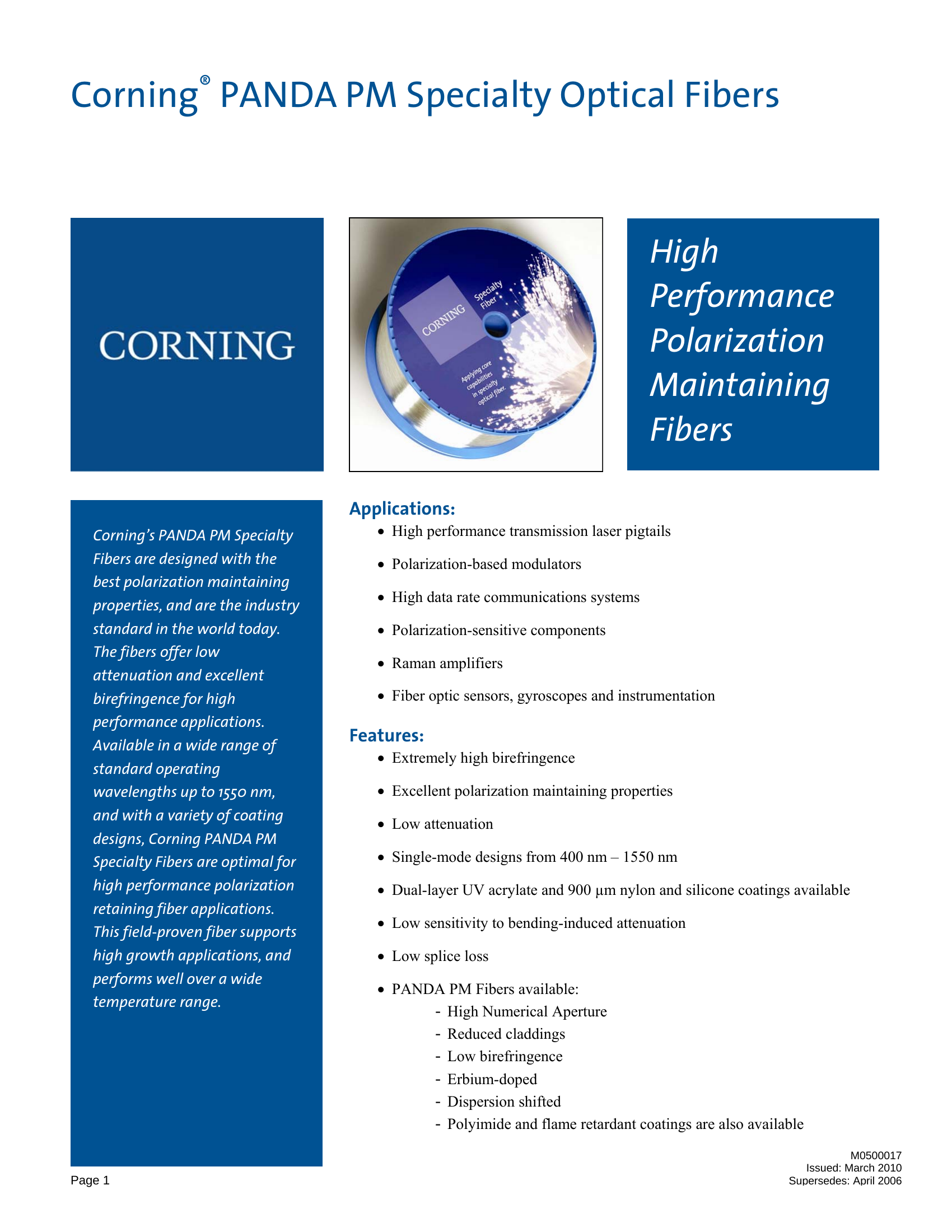

PANDA 光纤：两个圆形应力区对称分布在纤芯两侧，形似熊猫脸，制造工艺成熟，损耗低，是最主流的保偏光纤。蝴蝶结型：两个楔形（扇形）应力区，双折射强度更高，但制造难度大、损耗略高，常用于对保偏性能要求极高的场合。两者拍长典型值均在 2–4mm（1550nm）范围。
应力型双折射
是最常见的方式。在纤芯两侧的包层中加入热膨胀系数不同的应力棒（如含硼硅玻璃），在光纤拉制冷却过程中，应力棒收缩程度不同，对纤芯产生不对称的机械应力。根据光弹效应，应力导致折射率各向异性，从而产生双折射。典型的应力型保偏光纤包括PANDA光纤（两个圆形应力棒）和蝴蝶结光纤（两个楔形应力区域）。
形状双折射
则是通过将纤芯做成椭圆形，利用几何形状的不对称性产生双折射。椭圆芯光纤就是这类代表，但由于双折射强度通常低于应力型，实际应用中应力型更为普遍。 衡量保偏性能的关键指标是偏振消光比（PER），表示通过保偏光纤后，沿主轴偏振的光功率与正交方向偏振的光功率之比，单位dB。高品质保偏光纤和器件的PER可达20-30dB以上。
拍长
是另一个重要参数，指两个正交偏振模式之间相位差累积2π所需的传输长度，拍长越短说明双折射越强。高双折射（HiBi）保偏光纤的拍长通常在毫米量级。
三、关键参数：看懂保偏光纤的性能指标
拍长与偏振消光比的关系
拍长（Beat Length, L_B）是描述双折射强度的直观参数：两个正交偏振模的相位差每积累 2π 所对应的光纤长度。拍长越短，双折射越强。
L_B = λ / B = λ / (n_x – n_y)
其中 B 为双折射强度，n_x – n_y 为两个正交方向的折射率差。

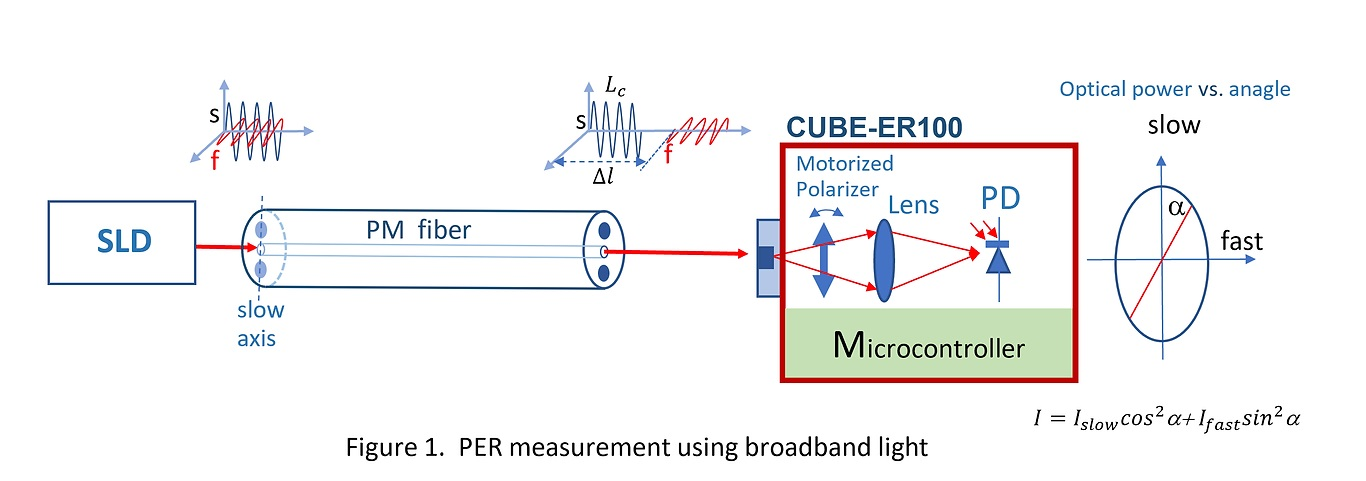

偏振消光比（Polarization Extinction Ratio, PER）是衡量保偏性能的核心指标，定义为主偏振模功率与正交偏振模功率之比（单位 dB）。PER 越高，偏振纯度越好。
PER = 10·log₁₀(P_main / P_cross) [dB]
💡 保偏效果与长度的关系
保偏光纤的 PER 随长度增加而劣化——光纤越长，模式耦合机会越多。典型商用保偏光纤的 PER 典型值为：短距离（米级）> 30 dB，百米级约 20–25 dB，千米级可能降至 15 dB 以下。因此保偏光纤通常用于米级到数十米的短距离系统中。
核心公式
模式双折射度：两个正交偏振方向的有效折射率差：
B = n_x – n_y
其中 n_x 和 n_y 分别为慢轴和快轴方向的有效折射率。典型保偏光纤 B 值约为 3×10⁻⁴ ~ 5×10⁻⁴。
拍长：两个正交偏振模的相位差累积 2π 所需的光纤长度：
L_B = λ / B
对于 1550nm 波长、B=4×10⁻⁴ 的保偏光纤，拍长约为 3.9mm。拍长越短，双折射越强，抗干扰能力越好。
消光比（PER）：衡量保偏性能的核心指标，定义为两个正交偏振分量的功率比（dB）：
PER (dB) = 10 log(P_max / P_min)
高品质保偏光纤器件的 PER 通常在 20-30dB。光纤越长，PER 通常越低——因为模式耦合随长度累积。
看懂核心参数，是评估保偏光纤性能的基础前提。下表梳理了关键指标及其含义：
| 参数名称 | 含义 | 工程意义 |
|---|---|---|
| 拍长（beat length） | 衡量双折射强度的参数，拍长越短，双折射越强，保偏效果越好 | 反映光纤双折射强度的直观参数，拍长越短双折射越强，对保偏光纤的性能评估有直接意义。 |
| 偏振消光比（PER） | 保偏性能的直接指标，单位dB，典型值20-30dB | 衡量保偏光纤保偏能力的核心指标，消光比越高，偏振态保持能力越强，系统的偏振相关性能越好。 |
| 模场直径 | 与标准单模光纤类似，影响耦合和连接 | 影响与其他单模光纤的熔接损耗和对准要求 |
| 截止波长 | 保证单模工作的波长下限 | 确保单模工作的最短波长，保偏光纤通常也为单模 |
| 传输损耗 | 保偏光纤损耗通常略高于标准单模光纤 | 应力区引入的额外损耗通常略高于普通单模光纤 |
| 应力区几何参数 | PANDA光纤的应力棒直径、位置等 | 该参数决定了光波导的几何尺寸特性，直接影响耦合效率、模式特性和器件集成密度，是波导设计和制造的基础参数。 |
| 主轴方向 | 快轴和慢轴的方位，熔接和耦合时需要对准 | 该参数是主轴方向性能评价的关键指标，直接影响波导系统的整体性能和应用选型，在器件设计和工程应用中需要重点考虑。 |
四、主要类型：保偏光纤有哪些种类？
三种主要保偏光纤类型对比
| 类型 | 双折射机制 | 典型结构 | 特点 |
|---|---|---|---|
| PANDA（熊猫型） | 应力型双折射 | 圆形应力施加区对称分布 | 最常用，损耗低，熔接兼容性好 |
| Bow-tie（蝴蝶结型） | 应力型双折射 | 扇形应力区 | 双折射较强，但熔接对准要求高 |
| Elliptical core（椭圆芯型） | 几何型双折射 | 椭圆纤芯形状 | 耐高温，不受应力松弛影响，但损耗稍高 |
保偏光纤的使用要点：入射光必须沿一个主轴（快轴或慢轴）偏振注入才能保持偏振态；沿45°注入会激发两个模式，输出偏振态会随光纤长度周期性变化。保偏光纤多用于光纤干涉仪、光纤陀螺、保偏激光器等对偏振敏感的系统中，典型使用长度从厘米级到百米级不等。
保偏光纤的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按双折射产生机制分类
应力型保偏光纤
通过应力棒引入双折射，是主流技术路线
PANDA光纤
两个圆形应力棒对称分布在纤芯两侧，应用最广泛
蝴蝶结光纤
两个楔形应力区，双折射强度高但制造难度大
椭圆芯保偏光纤
利用椭圆形纤芯的形状双折射，双折射相对较弱
光子晶体保偏光纤
通过不对称的空气孔排列实现超高双折射
按功能和应用分类
五、应用场景：保偏光纤都用在什么地方？
保偏光纤的应用覆盖多个领域，以下是主要的应用方向：
- 光纤干涉仪：如马赫-曾德尔干涉仪、迈克尔逊干涉仪等需要稳定干涉的光学系统，保偏光纤确保偏振态稳定以获得高对比度干涉条纹
- 光纤陀螺（FOG）：这是保偏光纤最大的应用领域之一。光纤陀螺依赖萨格纳克效应测量角速度，偏振稳定性直接影响陀螺精度
- 保偏光纤激光器和放大器：需要线偏振输出的光纤激光器系统，如用于种子源、非线性频率转换等
- 光相干层析（OCT）：OCT系统中的样品臂和参考臂常使用保偏光纤以保证偏振一致性
- 光纤传感：部分高精度光纤传感器需要偏振稳定才能获得可靠测量结果
- 高速光通信系统：某些特殊的相干光通信系统中使用保偏光纤控制偏振态
👉 想了解更多实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。
六、常见误区
误区1：保偏光纤可以净化偏振态
保偏光纤不能”净化”或”改善”偏振态，它的作用是保持输入偏振态的方向不变——前提是输入光已经是线偏振光且偏振方向与保偏轴精确对准。如果输入的是随机偏振光或椭圆偏振光，保偏光纤只会保持这些偏振状态不变，不会把它变成干净的线偏振光。要获得高消光比的线偏振光，需要起偏器，而不是保偏光纤。
误区2：保偏光纤就是单偏振光纤
这是两个不同的概念。保偏光纤（PMF）有两个正交的偏振主轴（慢轴和快轴），两个方向都可以导光，只是传播常数不同；而单偏振光纤（SPF）通过特殊设计，只允许一个偏振方向的光传输，另一个方向的光会被强烈衰减。保偏光纤用于保持偏振方向，单偏振光纤用于产生纯偏振光。
误区3：保偏效果只和光纤类型有关，与长度无关
保偏效果随光纤长度增加而下降。即使是高质量的保偏光纤，在长距离传输中，微小的弯曲、扭转、温度变化都会导致两个偏振模式之间的能量耦合，使消光比（PER）逐渐下降。因此保偏光纤通常用于米级到数十米级的系统（如光纤激光器、光纤陀螺），长距离通信干线中一般不使用保偏光纤。
误区4：PANDA和蝴蝶结保偏光纤原理一样
虽然都属于应力型双折射保偏光纤，但应力施加方式不同：PANDA光纤通过纤芯两侧两个圆形的应力施加区（硼掺杂硅）产生对称应力；蝴蝶结光纤则通过V形槽结构产生更强的双折射。蝴蝶结光纤的拍长更短、双折射更强，适合对偏振稳定度要求极高的场合（如光纤陀螺），但制造难度和成本也更高。PANDA光纤因损耗更低、熔接更容易而应用更广泛。
