熔融光纤耦合器是什么？两根光纤怎么分光

在光纤光学领域，熔融光纤耦合器是一个既基础又关键的概念。无论是搭建光纤激光器、设计光通信链路，还是进行光传感实验，理解熔融光纤耦合器的原理和特性至关重要。本文从物理本质出发，系统梳理熔融光纤耦合器的工作机制、关键参数、主要类型和实际应用，帮助你建立完整的知识框架。

本文目录

一、什么是熔融光纤耦合器？核心概念搞清楚
二、工作原理：熔融光纤耦合器是怎么实现的
三、关键参数：看懂熔融光纤耦合器的性能指标
四、主要类型：熔融光纤耦合器有哪些种类
五、应用场景：熔融光纤耦合器都用在什么地方
六、常见误区：这些坑别踩

一、核心概念：什么是熔融光纤耦合器？

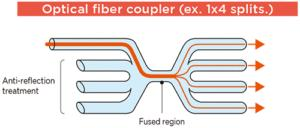

1×4熔融拉锥光纤耦合器结构示意图（Fused Region为熔融拉锥分光区）（图源：foconec.com fused fiber coupler）

熔融光纤耦合器是一种通过加热熔融拉锥工艺制造的全光纤耦合器件，能够在两根或多根光纤之间实现光功率的分配或合成。其基本原理是：将两根（或多根）光纤剥除涂覆层后紧密靠在一起，在高温下加热使玻璃熔融，同时拉伸形成一个锥形的耦合区域。在这个区域内，光纤的纤芯变得很细且相互靠近，各自的倏逝场发生重叠，光功率可以在两根光纤之间周期性地转移。通过控制拉锥长度，可以精确控制功率分配比例（分光比）。熔融耦合器具有插入损耗低、结构紧凑、全光纤结构、可靠性高等优点，是光纤系统中最基础也最常用的无源器件之一。

光纤耦合器的光功率分配原理示意：输入光被按比例分配到多个输出端口（图源：RP Photonics Encyclopedia）

二、工作原理：熔融光纤耦合器是怎么实现的？

倏逝场耦合原理

熔融耦合器的核心工作机制是倏逝场耦合（Evanescent Field Coupling）。当两根光纤靠近到一定距离（通常几微米以内）时，每根光纤中传播的光场会有一部分以消逝波的形式延伸到包层区域，这些消逝场可以相互交叠，从而使能量在两根光纤之间发生转移。

耦合强度主要取决于：

光纤间距：间距越小，耦合越强
波长：波长越长，消逝场延伸越远，耦合越强
耦合区长度：耦合长度越长，能量转移越充分

💡 为什么拉锥能增强耦合？

拉锥使光纤变细，纤芯直径减小，V 参数降低，模场分布更加扩展——更多光能量”漏”到包层中，倏逝场延伸更远。同时，两根光纤在拉锥区相互靠近，交叠区域增大，两者共同作用使得耦合效率大幅提高。没有拉锥的两根标准光纤即使紧贴，耦合效率也非常低。

制造过程

大致如下： 1. 剥除两根光纤中间段的涂覆层，露出包层 2. 将两根光纤扭绞在一起，使它们紧密接触 3. 用火焰或加热源对接触区域进行加热，使玻璃熔融 4. 在熔融的同时缓慢拉伸光纤，形成一个双锥结构（耦合区） 5. 通过监测输出端的光功率来控制拉锥长度，达到目标分光比后停止在耦合区域，由于光纤被拉细，原来的纤芯变得非常细，光场会强烈地扩展到包层中，相当于两根光纤的”公共包层”中形成了超模。随着光在耦合区传播，能量在两根光纤之间周期性振荡。耦合长度越长，能量转移越充分。熔融耦合器的分光比对波长敏感，因为耦合强度和周期都与波长有关。根据波长特性，熔融耦合器可分为： 单窗口耦合器：在某个特定波长附近分光比精度高 宽带耦合器：在较宽波长范围内分光比相对平稳 二向色耦合器：利用波长选择性，将两个不同波长的光合路或分路（如泵浦光和信号光）

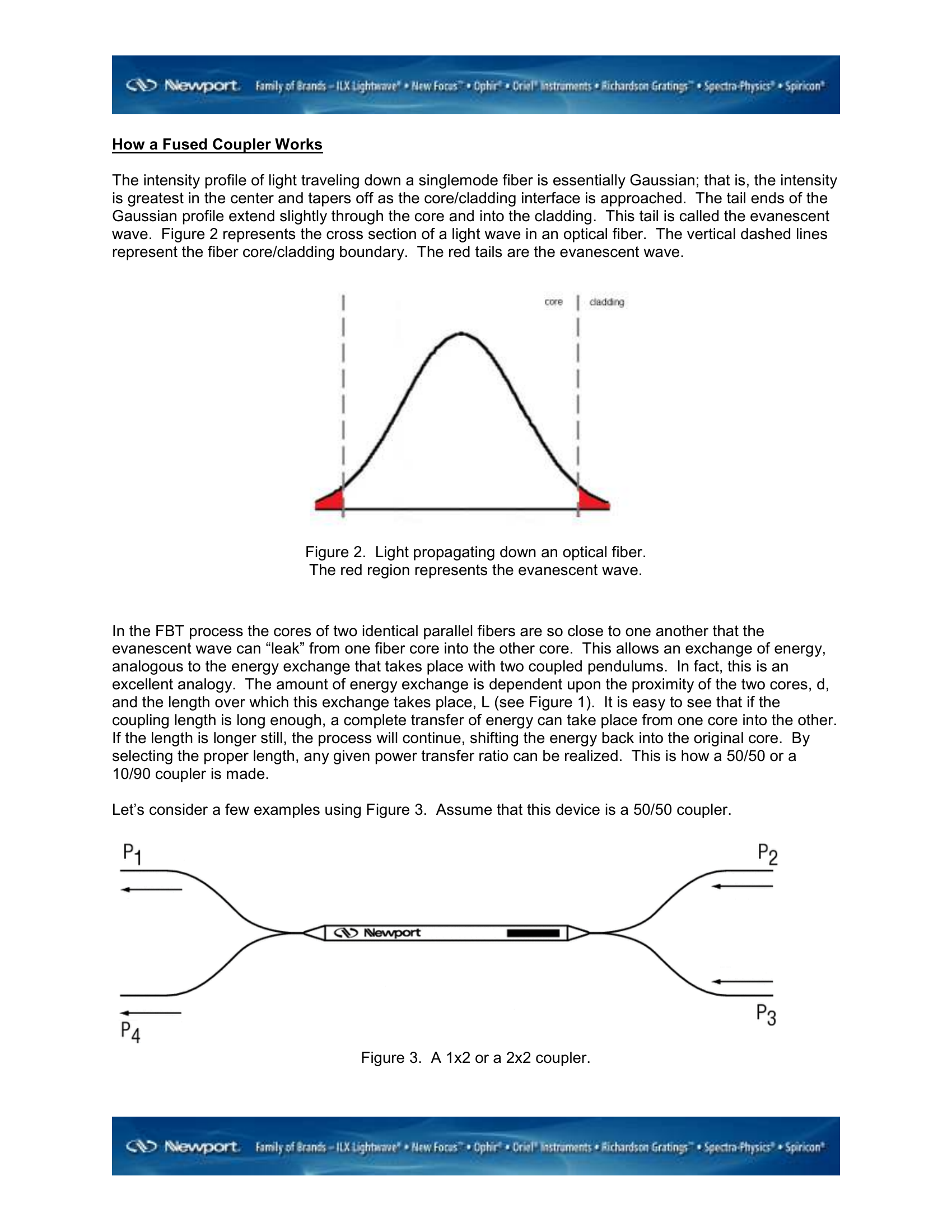

熔融拉锥（FBT）工艺原理示意：两根光纤在高温下熔融并拉伸，纤芯逐步靠近实现光耦合（图源：Newport Corporation）

三、关键参数：看懂熔融光纤耦合器的性能指标

方向性（Directivity）

方向性是衡量耦合器隔离性能的重要参数，定义为输入端口的光功率与反向泄漏到另一输入端口的光功率之比（单位 dB）。方向性越高，说明耦合器的端口隔离越好。

方向性 = 10·log₁₀(P_input / P_leakage_back) [dB]

优质熔融耦合器的方向性通常 > 55 dB。方向性差会导致信号串扰，影响系统性能。

WDM 耦合器的工作原理

波分复用（WDM）耦合器利用了耦合器的波长相关特性——不同波长的光在相同耦合长度下的耦合效率不同。通过精确控制拉锥长度，可以使一个波长（如 980nm）几乎全部耦合到另一根光纤，而另一个波长（如 1550nm）几乎不发生耦合，从而实现两个波长的合波或分波。

常见的 WDM 对包括：980/1550nm（EDFA 泵浦合束）、1310/1550nm（单模通信波分复用）、1480/1550nm 等。

核心公式

耦合系数与分光比：两根相同光纤在熔融拉锥区通过倏逝场耦合，功率随耦合长度振荡：

P₁(z) = P₀ · cos²(κz)

P₂(z) = P₀ · sin²(κz)

其中 κ 为耦合系数（与光纤间距和模式重叠度有关），z 为耦合区长度。当 κz = π/2 时，功率完全转移到另一根光纤（3dB耦合器）。

耦合系数与波长的关系：耦合系数 κ 随波长变化——长波长的模场更大，倏逝场延伸更远，耦合更强。因此熔融耦合器的分光比具有波长依赖性，带宽有限。宽带耦合器需要特殊的拉锥工艺设计。

看懂核心参数，是评估熔融耦合器性能的基础前提。下表梳理了关键指标及其含义：

参数名称	含义	工程意义
分光比（耦合比）	各输出端口的光功率占总功率的比例，如50:50、90:10、99:1等	决定了各输出端口的功率分配比例，是耦合器选型和系统设计的核心参数，直接影响系统链路预算和信号分配策略。
插入损耗	光通过耦合器后的总功率损耗，优质熔锥耦合器可低于0.1dB	光通过耦合器后的总功率损耗，越低越好
回波损耗	反射回输入端口的光功率与入射功率之比，通常>50dB	反射光与入射光的比值，越高越好，通常＞50dB
工作带宽	分光比满足指标要求的波长范围	满足性能指标的波长范围，如±40nm、C+L波段等
偏振相关损耗（PDL）	不同输入偏振态下插入损耗的差异	不同偏振态下插入损耗的差异，越低越好
方向性	定向耦合器隔离度，衡量光从输出端反向传回输入端的程度	隔离反向串扰的能力，衡量端口间隔离度
功率承受能力	器件能承受的最大光功率	耦合器可安全工作的最大光功率
工作温度范围	器件性能稳定的温度范围	决定光纤产品的适用环境，极端温度下性能劣化会直接影响系统可靠性，尤其在户外和工业场景中至关重要。

四、主要类型：熔融光纤耦合器有哪些种类？

熔融光纤耦合器的主要类型与应用

类型	结构	典型应用
1×2 / 2×2 分路器	最基本结构	光功率分配、信号监测
宽带耦合器	特殊拉锥工艺	1260-1650nm 宽波段工作
WDM波分复用器	双窗拉锥设计	980/1550nm、1310/1550nm 泵浦合波
泵浦合束器	多根泵浦光纤+1根信号光纤	光纤激光器泵浦合束（N×1）
抽头耦合器（Tap）	大分光比（如99:1）	在线功率监测
N×N 星形耦合器	多根光纤同时熔融拉锥	光分配网、局域网

熔融光纤耦合器的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：

按端口数分类

2×2耦合器

最基本的形式，两输入两输出

1×2分束器

只用一个输入端口的2×2耦合器，将光分成两路

N×N星形耦合器

多个输入和输出端口，如4×4、8×8

抽头耦合器

分光比悬殊的分束器（如99:1），取出少量光用于监测

按功能分类

功率分束器/合束器

将一路光分成多路，或反之

波分复用器（WDM）

利用波长依赖性实现不同波长的合波/分波，如980/1550nm WDM

泵浦合束器

高功率应用中将多个泵浦光耦合进双包层光纤

保偏耦合器

使用保偏光纤制作，保持偏振态

按工作带宽分类

单波长耦合器

针对特定波长优化

宽带耦合器

较宽波长范围内分光比稳定

1×2熔融光纤耦合器实物（FC/APC端接）：用于光信号分路和合路的无源器件（图源：Edmund Optics）

五、应用场景：熔融光纤耦合器都用在什么地方？

光纤熔接机用于光纤耦合与熔接应用（图源：alibaba.com fiber fusion splicer）

熔融耦合器的应用覆盖多个领域，以下是主要的应用方向：

光纤激光器：作为输出耦合器、泵浦合束器，是光纤激光器的关键无源器件
光纤放大器：EDFA等光纤放大器中使用WDM耦合器将泵浦光和信号光合路
光通信系统：用于CATV信号分配、光分路器、波分复用等
光纤传感：光纤干涉仪（如马赫-曾德尔、迈克尔逊）中使用耦合器分光和合光
光纤陀螺：保偏光纤耦合器是光纤陀螺的核心器件之一
光功率监测：抽头耦合器（如95:5）取出少量光用于监测而不影响主光路
无源光网络（PON）：光分配网络中的光分路器
