光纤耦合是什么？怎么把激光高效灌进光纤里
在光纤光学领域，光纤耦合是一个既基础又关键的概念。无论是搭建光纤激光器、设计光通信链路，还是进行光传感实验，理解光纤耦合的原理和特性至关重要。本文从物理本质出发，系统梳理光纤耦合的工作机制、关键参数、主要类型和实际应用，帮助你建立完整的知识框架。
本文目录
- 一、什么是光纤耦合？核心概念搞清楚
- 二、工作原理：光纤耦合是怎么实现的
- 三、关键参数：看懂光纤耦合的性能指标
- 四、主要类型：光纤耦合有哪些种类
- 五、应用场景：光纤耦合都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是光纤耦合？
光纤耦合是指将光从一个光学元件（如激光器、自由空间光束、另一根光纤、光波导等）高效地导入光纤中的过程。这是光纤光学中最基础也最关键的操作之一——耦合效率的高低直接影响整个系统的光功率预算和性能。光纤耦合看似只是”把光对准光纤端面”这么简单，但实际上涉及模场匹配、光束整形、精密对准、抗反射等多个技术环节。对于单模光纤尤其具有挑战性，因为纤芯只有几微米，对光束质量和对准精度都有很高的要求。
二、工作原理：光纤耦合是怎么实现的？

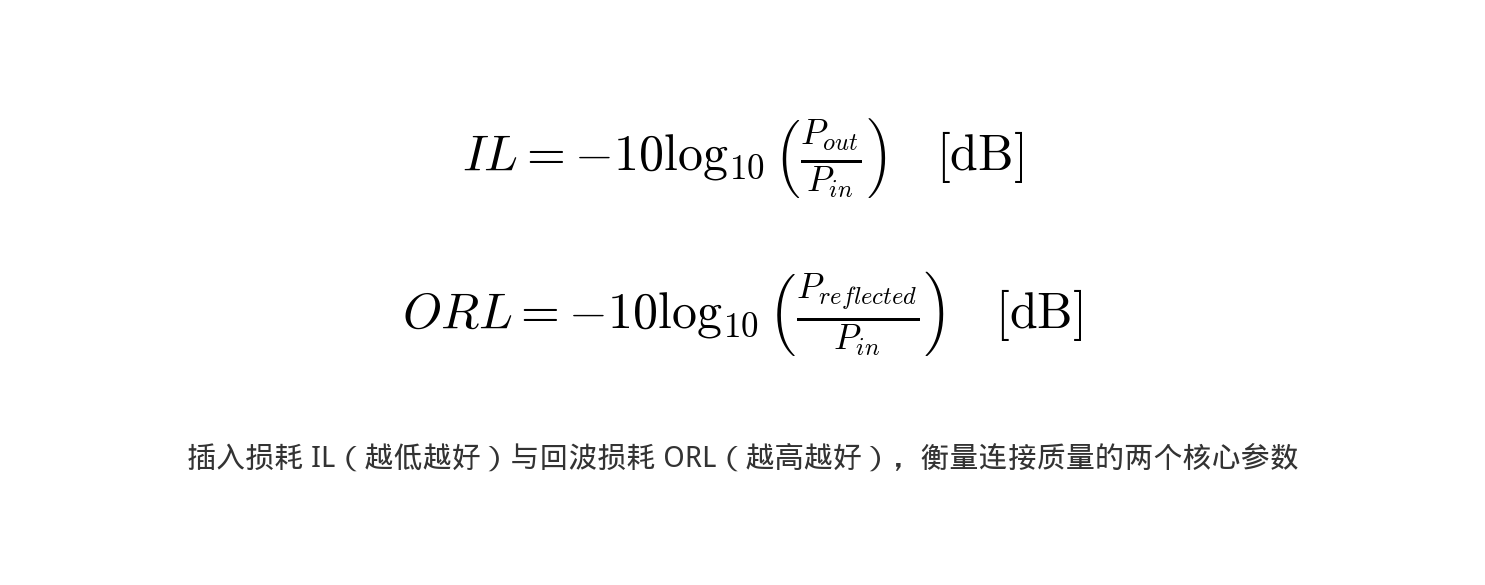

插入损耗与回波损耗
插入损耗（Insertion Loss, IL）：由于引入耦合/连接而导致的光功率损失，以 dB 表示。IL 越低越好。熔接的典型 IL 为 0.02–0.1 dB，连接器的典型 IL 为 0.2–0.5 dB。
回波损耗（Return Loss / Optical Return Loss, ORL）：反射回输入端口的光功率与入射光功率之比（取负对数）。ORL 越高越好——高回波损耗意味着反射少。反射光会影响激光器的稳定性，特别是 DFB 激光器对反射光非常敏感。

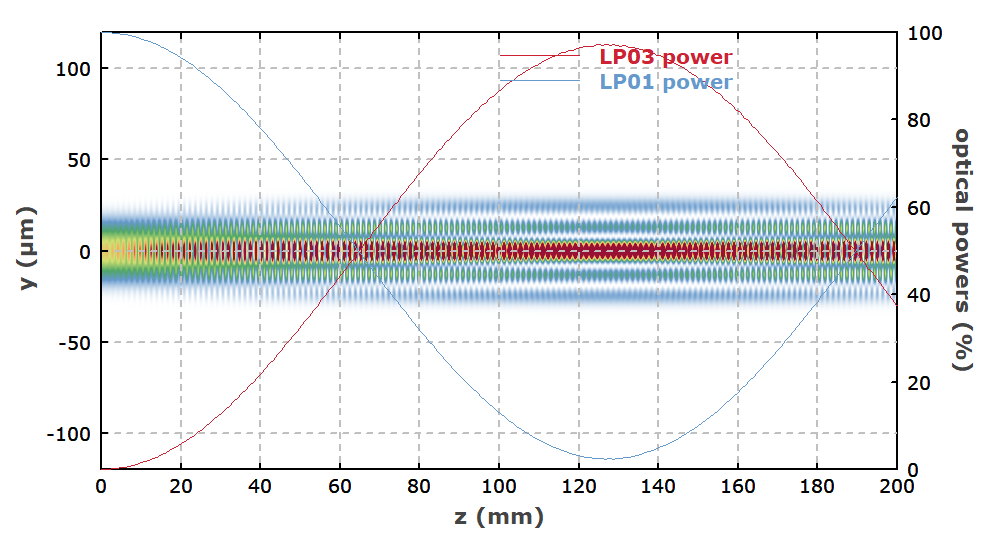

光纤耦合的本质是模式匹配——入射光的复振幅分布（包括强度和相位）必须与光纤导模的场分布尽可能匹配，才能实现最高的耦合效率。数学上，耦合效率等于两个模式场的重叠积分的平方。
对于单模光纤，耦合效率最高的情况是入射光束是一个完美的高斯光束，且在光纤端面上的束腰半径、位置和波前曲率都与光纤基模精确匹配。实际中需要满足以下条件：
1. 光源光束质量接近衍射极限（M²≈1）
2. 光束在光纤端面处聚焦到合适的光斑大小（匹配模场直径）
3. 波前是平面的（即焦点在光纤端面上）
4. 光斑中心与纤芯精确对准（位置偏差远小于模场半径）
5. 入射角度与光纤光轴精确对准（角度偏差远小于光束发散角）
横向偏移和角度偏差都会导致耦合效率下降。对于高斯光束耦合进单模光纤，横向偏移Δx带来的耦合损耗可以用公式计算：η = 4w₁²w₂²/(w₁²+w₂²)² × exp(-2Δx²/(w₁²+w₂²))，其中w₁和w₂分别是两个模场的半径。角度偏差的影响随模场面积增大而加剧——大模场光纤的角度容差更小。

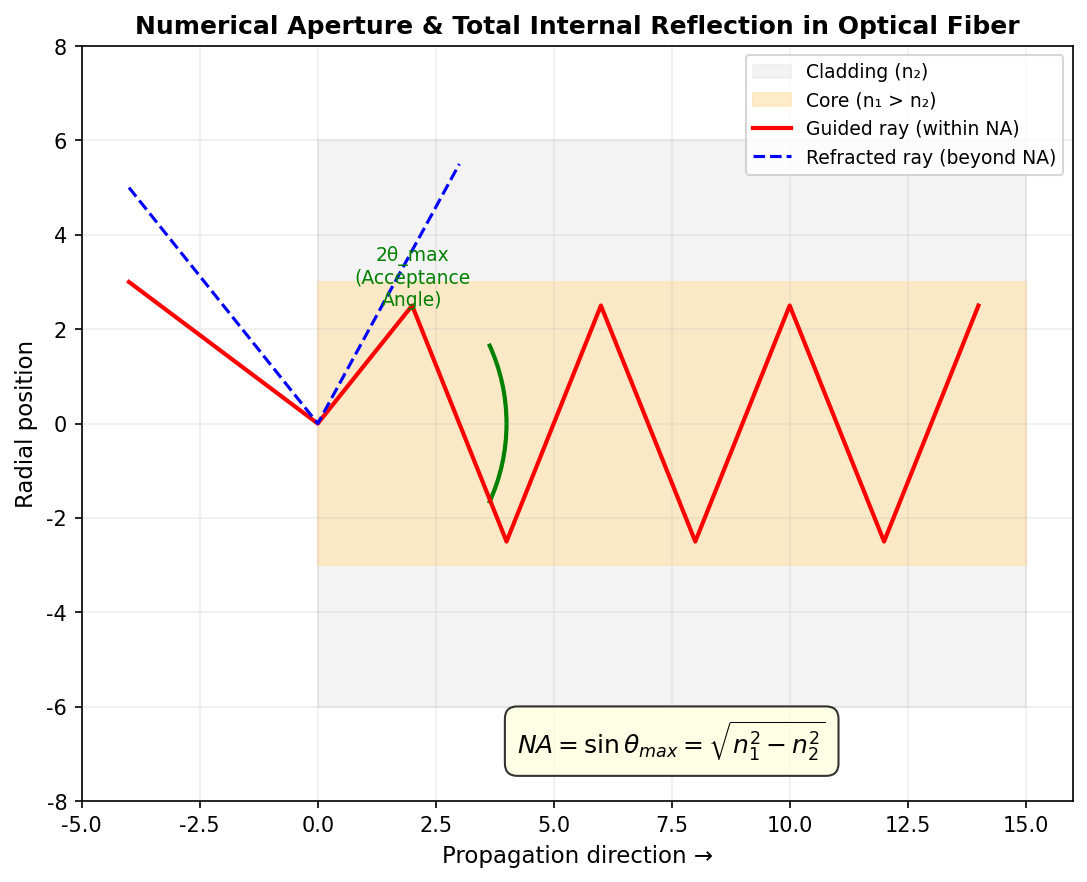

对于多模光纤，耦合相对简单——只要入射光的数值孔径不超过光纤的NA，且光斑尺寸不超过纤芯，就能将大部分光耦合进去。但多模光纤的耦合效率还与模式分布有关，情况更为复杂，不是简单的几何填充率能完全描述的。
三、关键参数：看懂光纤耦合的性能指标
核心公式
高斯光束与单模光纤的耦合效率：当入射光束为高斯分布、模场半径为 w₀，光纤模场半径为 w_f 时，理想对准下的最大耦合效率为：
η_max = [2w₀w_f / (w₀² + w_f²)]²
当 w₀ = w_f（模场完全匹配）时，η_max = 100%。
横向偏移损耗：当光纤端面有横向偏移 d 时，耦合效率变为：
η = η_max · exp[-2d² / (w₀² + w_f²)]
模场直径越小，对准容差越小——单模光纤（MFD~10μm）的对准精度要求远高于多模光纤。
角度偏差损耗：入射光角度偏差 Δθ 引起的耦合效率下降：
η = η_max · exp[-(π·w_f·Δθ·n/λ)²]
数值孔径 NA 越小的光纤，对角度对准的要求越高。
看懂核心参数，是评估光纤耦合性能的基础前提。下表梳理了关键指标及其含义：
| 参数名称 | 含义 | 工程意义 |
|---|---|---|
| 耦合效率 | 耦合进光纤的光功率与入射光功率之比，常用百分比或dB表示 | 进入光纤的功率与入射总功率的比值，是核心性能指标 |
| 插入损耗 | 耦合造成的功率损失，单位dB，插入损耗 = -10×log₁₀(耦合效率) | 直接反映光信号通过耦合器时的功率损失，是评估耦合器性能的核心指标，影响系统的光功率预算和传输距离。 |
| 回波损耗 | 反射回入射方向的光功率与入射功率之比，单位dB | 直接决定光纤传输系统的最大无中继距离和光功率预算，是评估光纤性能和系统设计的核心参数。 |
| 位置对准容差 | 横向偏移导致效率下降到某个阈值（如1dB）时的偏移量 | 该参数是位置对准容差性能评价的关键指标，直接影响波导系统的整体性能和应用选型，在器件设计和工程应用中需要重点考虑。 |
| 角度对准容差 | 角度倾斜导致效率下降到某个阈值时的倾斜角 | 该参数是角度对准容差性能评价的关键指标，直接影响波导系统的整体性能和应用选型，在器件设计和工程应用中需要重点考虑。 |
| 模场失配损耗 | 两根光纤模场直径不同导致的固有耦合损耗 | 直接决定光纤传输系统的最大无中继距离和光功率预算，是评估光纤性能和系统设计的核心参数。 |

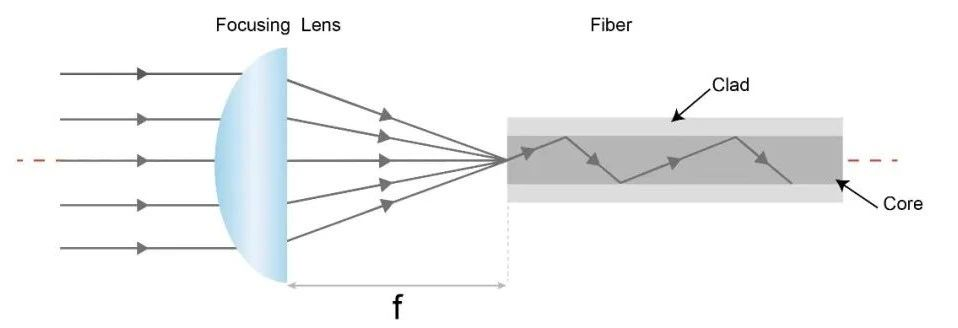

光纤耦合透镜原理
在自由空间-光纤耦合中，透镜的作用是将光束聚焦到光纤端面上，并使聚焦后的光束参数（束腰半径、发散角）与光纤的模场和 NA 相匹配。
常用的耦合透镜类型包括：
- 球面透镜：成本低，适合多模光纤耦合，单模耦合效率一般
- 非球面透镜：像差校正好，耦合效率高，是单模光纤耦合的首选
- 梯度折射率（GRIN）透镜：端面为平面，可直接与光纤粘接，体积小，适用于微型光模块
- 物镜：高数值孔径，用于极小模场光纤或波导的耦合
单模光纤的耦合效率对对准精度极为敏感——横向偏移 1μm 就可能导致显著的损耗。详细的耦合效率分析和计算方法请参考光纤耦合技术与耦合效率专题文章。
四、主要类型：光纤耦合有哪些种类？
常见光纤耦合方式对比
| 耦合方式 | 原理 | 典型效率 | 适用场景 |
|---|---|---|---|
| 直接对接（平接） | 两光纤端面对准接触 | 单模<10%，多模~30% | 临时测试 |
| 光纤熔接 | 电弧加热熔融连接 | 单模>95%（匹配光纤） | 永久连接 |
| 透镜耦合 | 聚焦透镜将光束汇聚到光纤端面 | 单模60-85% | 自由空间→光纤、激光器→光纤 |
| 锥形光纤耦合 | 光纤拉锥过渡 | >90% | 不同模场光纤间过渡 |
| 微透镜光纤 | 光纤端面加工成微透镜 | 70-90% | 激光器芯片→单模光纤 |
提高耦合效率的技巧：确保入射光束质量好（TEM₀₀模）、使用NA匹配的透镜、精确三维对准（光纤调整架）、端面清洁无损伤、考虑抗反射涂层（减少约4%的菲涅耳反射损耗）。
光纤耦合的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按耦合对象分类
自由空间到光纤耦合
将自由空间光束耦合进光纤，使用透镜聚焦，需要对准机构
光纤到光纤耦合
将一根光纤的光耦合到另一根光纤，可通过熔接、机械对接或透镜耦合
波导到光纤耦合
集成光子芯片与光纤的耦合，使用光栅耦合器或边缘耦合器
按实现方式分类
熔接 vs 机械连接 vs 连接器
光纤与光纤之间的连接方式主要有三种，各有特点：

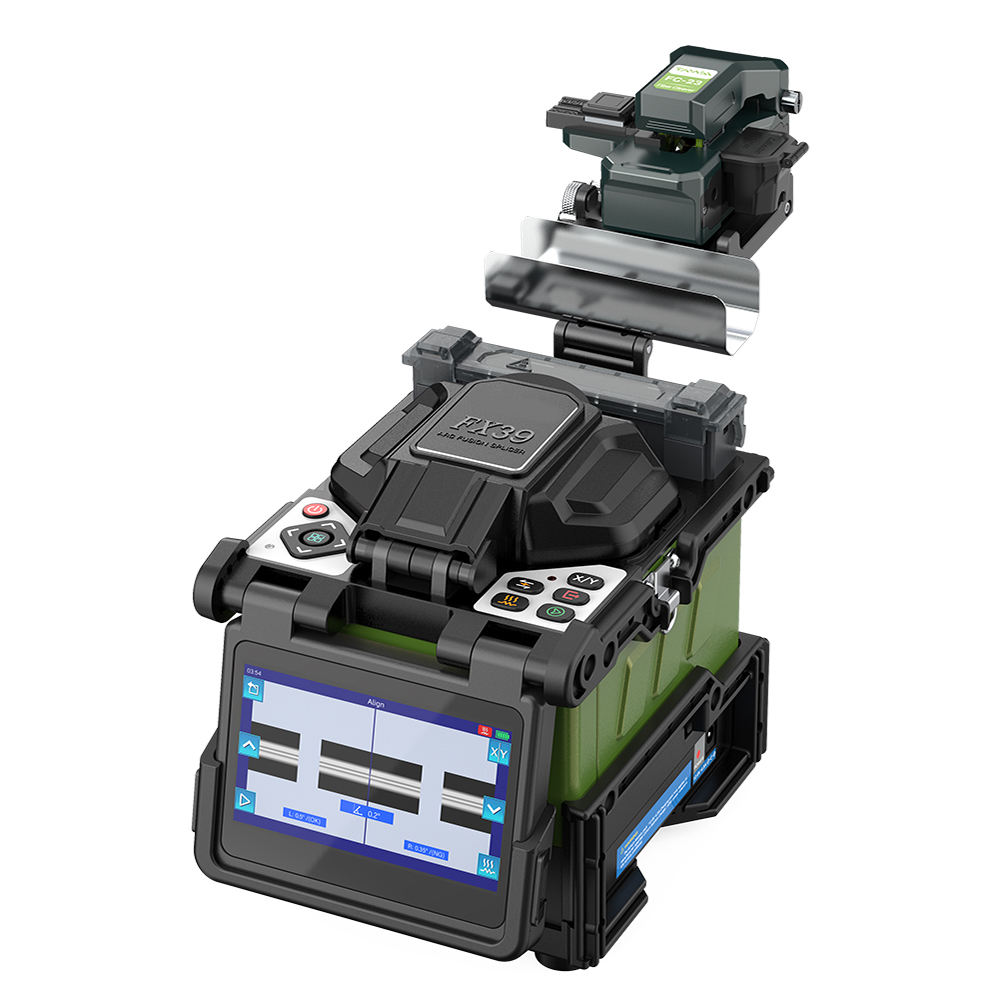

- 熔接（Fusion Splicing）：用电弧将两根光纤端面熔融焊接在一起。优点是损耗最低（< 0.1dB）、反射最小（> 60dB）、可靠性最高。缺点是需要专用设备（熔接机），操作相对复杂，不可拆卸。
- 机械连接（Mechanical Splicing）：用精密 V 型槽将两根光纤对准并用匹配液填充后固定。优点是设备简单、现场操作方便。缺点是损耗较高（0.1–0.3dB），长期可靠性不如熔接。
- 连接器（Connector）：通过连接器插头和适配器将光纤对接。优点是可插拔、使用灵活，便于系统维护和测试。缺点是损耗最大（0.2–0.5dB），回波损耗较低，端面易受污染。
FC/PC vs FC/APC：端面研磨的区别
光纤连接器的端面研磨方式对回波损耗影响极大：
PC（Physical Contact）：端面为球面，使两根光纤的纤芯实现物理接触。典型回波损耗约为 40–50 dB。
APC（Angled Physical Contact）：端面为 8° 斜面的球面，反射光会斜向进入包层而不是原路返回。典型回波损耗 > 60–65 dB，远优于 PC 型。APC 连接器的端面通常为绿色，PC 为蓝色或黑色。
💡 为什么 APC 不能和 PC 混用？
APC 的端面是 8° 斜面，PC 的端面是垂直球面。如果将 APC 和 PC 对接，端面无法贴合，会产生巨大的插入损耗（可能 >1 dB）和空气间隙，严重影响性能。实际使用中必须保证两端连接器类型一致。
熔接耦合
通过电弧放电将两根光纤熔融在一起，损耗最低（<0.1dB）且永久可靠
机械对准耦合
用精密夹具将两根光纤对接，可拆装但损耗略高
透镜耦合
使用单个或多个透镜进行光束整形和聚焦，可实现不同模场光纤间的高效耦合
锥形耦合
将光纤拉锥以改变模场大小，实现模场转换
按所用光学元件分类
单透镜耦合
使用非球面透镜或GRIN透镜，结构简单
双透镜耦合
两个透镜组成望远镜结构，对准容差更大
光纤准直器
将光纤输出光准直为平行光束的器件，也是耦合的逆过程
五、应用场景：光纤耦合都用在什么地方？
光纤耦合的应用覆盖多个领域，以下是主要的应用方向：
- 光纤激光器系统：泵浦光耦合进入增益光纤、种子光耦合、各级放大器之间的连接都需要高效的光纤耦合
- 光通信系统：激光器到传输光纤的耦合、光放大器中的信号耦合、接收端的光检测耦合等
- 光纤传感系统：光源与传感光纤的耦合、传感信号与探测器的耦合
- 光学测量仪器：如光功率计、光谱仪、光时域反射仪（OTDR）等设备都需要光纤耦合输入
- 集成光子学：硅光子芯片与外部光纤的耦合是关键技术，直接影响器件的插入损耗
- 医疗和工业激光系统：将激光源的光耦合进传输光纤，再送到手术头或加工头
👉 想了解更多实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。
六、常见误区
误区1：耦合效率低就是没对准
对准只是耦合效率的影响因素之一。效率低还可能有其他原因：光斑大小与光纤模场不匹配（模场失配）、会聚角太大超出光纤数值孔径（NA失配）、透镜像差太大、光纤端面不干净或有损伤、入射光束质量不好（M²太高）、波前有像散等。正确的排查顺序应该是：先确认光学设计是否合理，再检查端面质量，最后才是精细对准。
误区2：透镜越多，耦合效率越高
不一定。透镜多了，虽然像差可能校正得更好，但每多一个透镜就多两个反射面——每个界面大约有4%的反射（没镀膜的话），损失不小。而且透镜多了装调难度也大，对准误差的积累更多。对于大多数应用，一片高质量的非球面透镜就足够了，耦合效率能做到80-90%以上。
误区3：NA越大的光纤越容易耦合
对多模光纤来说基本如此：NA越大，接收角度越宽，越容易把光耦合进去。但单模光纤的情况不同——NA和模场直径相关联，NA大的单模光纤模场直径通常更小，反而需要更小的聚焦光斑，对准难度更大。而且NA太大的单模光纤弯曲损耗也会增大。
误区4：用光纤耦合就是为了提高功率
光纤耦合的目的因应用而异，远不止是提高功率。常见的目的包括：将自由空间光转换为灵活的传输路径（如在实验系统中光路调整受限）、利用光纤的模式清洁作用（多模光纤输出的空间分布更均匀）、实现光束的灵活分配（分束、合束）、与后续光纤器件（隔离器、放大器）匹配等。功率只是其中一个维度。
