一、核心概念：什么是光功率计？
说起光功率计，很多人的第一反应可能是”听起来好基础”。但如果你对激光有所了解，就会知道光功率计是激光行业里最基础、最常用的光学测量仪器。
光功率计（Optical Power Meter） 是用于测量激光或其他光束的光功率大小的仪器（单位通常为瓦、毫瓦、微瓦等，也常用dBm表示）。它就像是光学实验室里的”电子秤”——每当需要知道一束激光有多大能量输出时，光功率计就是最直接的工具。

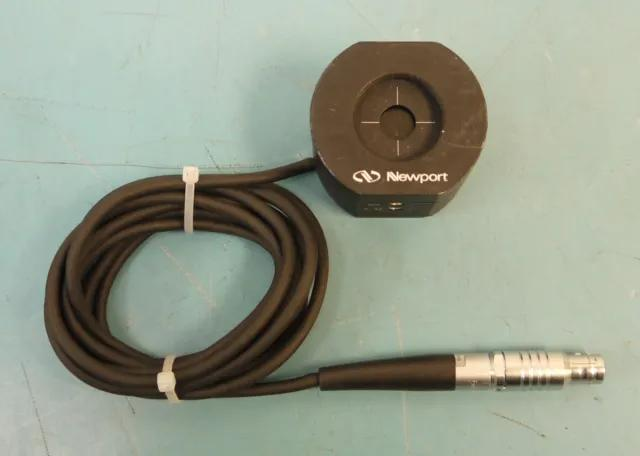

光功率计由两部分组成：传感器探头（Sensor Head），负责把光信号转换成电信号；以及显示仪表（Display Unit），负责处理信号并显示读数。根据传感器原理的不同，光功率计可以覆盖从纳瓦级到千瓦级的极宽功率范围，是激光研发、生产、质检环节不可或缺的基础设备。
可能有人会问，为什么需要精确的光功率测量？因为几乎所有激光应用都和功率有关——切割不够深可能是功率不够，焊接不牢可能是功率不稳，治疗效果不好可能是剂量不准。搞懂光功率计的原理、参数和选型方法，是用好激光的第一步。
二、工作原理：光功率计是怎么实现的？
光功率计的核心是将光能量转换为可测量的电信号，主要有两大类工作原理：

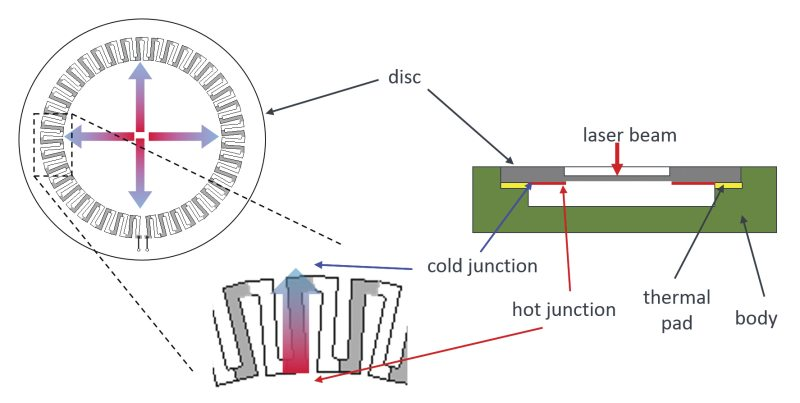

热电堆型功率计（Thermopile Power Meter）
这是最经典、最常用的光功率计类型，工作原理基于光热转换：
1. 光吸收生热：入射激光打在传感器探头的吸收层（通常是黑色涂层，如黑体吸收材料）上，光能被完全吸收转化为热能，使吸收体温度升高。
2. 温差测量：吸收体与探头基座（散热体）之间形成温度差，这个温差通过热电堆（Thermopile，由多组热电偶串联组成）来测量。热电偶的输出电压与温差成正比，而温差又与入射光功率成正比。
3. 信号处理与显示：热电堆输出的微弱电压信号经过放大、校准后，以光功率的形式显示在仪表上。
热电型功率计的最大优点是光谱响应平坦——几乎与波长无关，因为只要光被吸收了，不管什么波长都会产生同样的热量。这意味着它在很宽的波长范围内不需要频繁的波长校准。
光电二极管型功率计（Photodiode Power Meter）
这类功率计以光电二极管作为传感元件：
1. 光电转换：入射光子在光电二极管的耗尽区被吸收，产生电子-空穴对，在外电路中形成与入射光功率成正比的光电流。
2. 电流-电压转换与放大：光电流经过精密的跨阻放大器转换为电压信号，再经过放大和校准处理。
3. 波长修正：由于光电二极管的响应度随波长变化较大，使用时需要设置被测激光的波长，仪表会根据内部存储的校准曲线进行波长补偿，得出准确的功率读数。
光电二极管型功率计的优点是灵敏度高、响应速度快，可以测到纳瓦甚至皮瓦级的微弱光功率，这是热电型做不到的。但它的光谱响应不平坦，且功率上限较低（高功率需要配合衰减器使用）。
积分球探头（Integrating Sphere）
积分球是一种特殊的光收集附件，内壁涂有高反射率的漫反射材料。入射光进入积分球后，经过多次漫反射变得均匀，然后在球壁的一个小孔处安装探测器进行测量。
积分球探头的适用场景：
- 离轴光束：光束不是严格沿光轴入射的场合，积分球可以消除角度依赖
- 大发散角光束：如LED输出、多模光纤输出等大发散角光源，普通探头可能接收不完全
- 光纤输出测量：光纤端面输出的光发散角大，积分球可以高效率收集
- 均匀性要求高的测量：需要对光束空间分布不敏感的场合
热电堆 vs 光电二极管探头：选型对比
| 对比项 | 热电堆探头 | 光电二极管探头 |
|---|---|---|
| 工作原理 | 光热转换（吸收→升温→热电堆电压） | 光电效应（光子→电子-空穴对→光电流） |
| 光谱响应 | 极宽且平坦（如0.19–25 μm），几乎与波长无关 | 由材料决定，硅管约200–1100 nm（紫外增强型190 nm），响应度随波长变化大 |
| 功率范围 | 宽（mW到kW级），适合中高功率 | 较低（nW/μW到mW/W级，配合衰减器可扩展），适合低功率 |
| 灵敏度 | 较低（μW到mW级） | 高（nW甚至pW级） |
| 响应速度 | 慢（0.2秒到几秒，高功率更慢） | 快（微秒到毫秒级） |
| 波长设置 | 可见光-近红外可不设，高精度测量仍需考虑波长修正 | 必须设置波长（有校准曲线补偿） |
| 典型应用 | 中高功率测量、工业激光、多波长光源 | 低功率测量、高速脉冲、光纤通信 |
三、关键参数：看懂光功率计的性能指标
了解光功率计，光知道概念和原理还不够，还得看懂它的关键参数。下面这张表帮你把核心参数都梳理清楚了：
| 参数名称 | 含义 | 为什么重要 |
|---|---|---|
| 功率测量范围 | 仪器能够准确测量的功率上下限。热电型通常从mW级到kW级，光电二极管型从nW/μW级到mW/W级（配合衰减器可扩展）。 | 能准确测量的功率上下限，由传感器类型决定。选型必须覆盖被测功率范围，太弱低于噪声底则测不准，太强会损坏探头。 |
| 光谱响应范围 | 能够准确测量的波长范围。热电型范围很宽（可从紫外到远红外，如0.19-25 μm），光电二极管型取决于材料（硅管约200–1100 nm，紫外增强型可扩展到190 nm，InGaAs约800-1700 nm）。 | 由传感器材料决定，不同波长响应度不同。必须确保在被测量波长处经过校准，否则测量误差很大。硅探测器的紫外端需要注意：普通硅管200 nm起，190 nm需要紫外增强型和石英窗口。 |
| 测量准确度 | 典型准确度为±3%到±5%（在满量程附近）。准确度受校准精度、探测器响应均匀性、温度漂移等多种因素影响。需要高精度的应用通常要求定期校准并可溯源至国家计量标准（如NIST、PTB等）。 | 测量值与真实功率的偏差，通常用百分比表示。高精度功率计可用于量值传递和产品出厂校准。 |
| 响应速度 | 读数稳定所需的时间。热电型响应较慢（0.2秒到几秒，高功率型号更慢），光电二极管型响应较快。 | 读数稳定需要的时间，由传感器类型决定。热释电/热电偶型响应较慢（秒级），光电二极管型响应很快（微秒级）。 |
| 有效感光面积 | 传感器的有效受光区域大小，通常为几毫米到几厘米。选择时要确保激光光斑全部落在感光面内。 | 有效探测面的大小。光束必须完全入射到有效区域内，否则测量值偏低。大口径探头适合发散大的光束。 |
| 损伤阈值/最大光强 | 传感器能够承受而不损坏的最大光强（W/cm²）。注意这不是总功率，而是单位面积的功率密度——光斑越小越容易损伤传感器。 | 传感器不被损坏的最大功率密度（W/cm²）。功率密度是更关键的限制，小光斑即使总功率不大也可能超过损伤阈值。 |
| 接口与通信 | 是否支持USB、GPIB、RS-232等数字接口，是否有模拟输出，以便接入自动化测量系统。 | 数据输出和控制接口类型，如USB、GPIB、RS232等。影响与其他设备的集成能力和自动化程度。 |
四、主要类型：光功率计有哪些种类？
光功率计的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按传感器原理分类
#### 热电堆型（Thermopile）
最通用的类型，光谱范围宽、功率范围大，适合中高功率测量。
#### 光电二极管型（Photodiode）
灵敏度高、速度快，适合低功率和快速测量应用。
#### 热释电型（Pyroelectric）
主要用于脉冲能量测量（能量计），也可用于脉冲平均功率测量。
按功率范围分类
#### 低功率型
nW到mW级，通常基于光电二极管，用于微弱光检测。
#### 中功率型
mW到W级，最常见的类型，热电堆和光电二极管型都有。
#### 高功率型
数瓦到千瓦级，基于热电堆，需要风扇或水冷散热。
按输入形式分类
#### 自由空间型
光束直接打在传感器探头上，实验室最常用。
#### 光纤耦合型
通过光纤连接器输入，主要用于光纤通信领域，常显示dBm单位。
#### 积分球型
探头带积分球，可以接收发散角大的光束（如LED输出、光纤输出），且空间均匀性好。
按显示方式分类
#### 台式/桌面型
带独立显示仪表，功能齐全，适合实验室使用。
#### USB型（无表头型）
只有传感器探头，通过USB连接电脑，用软件显示和控制，便携性好、成本低。

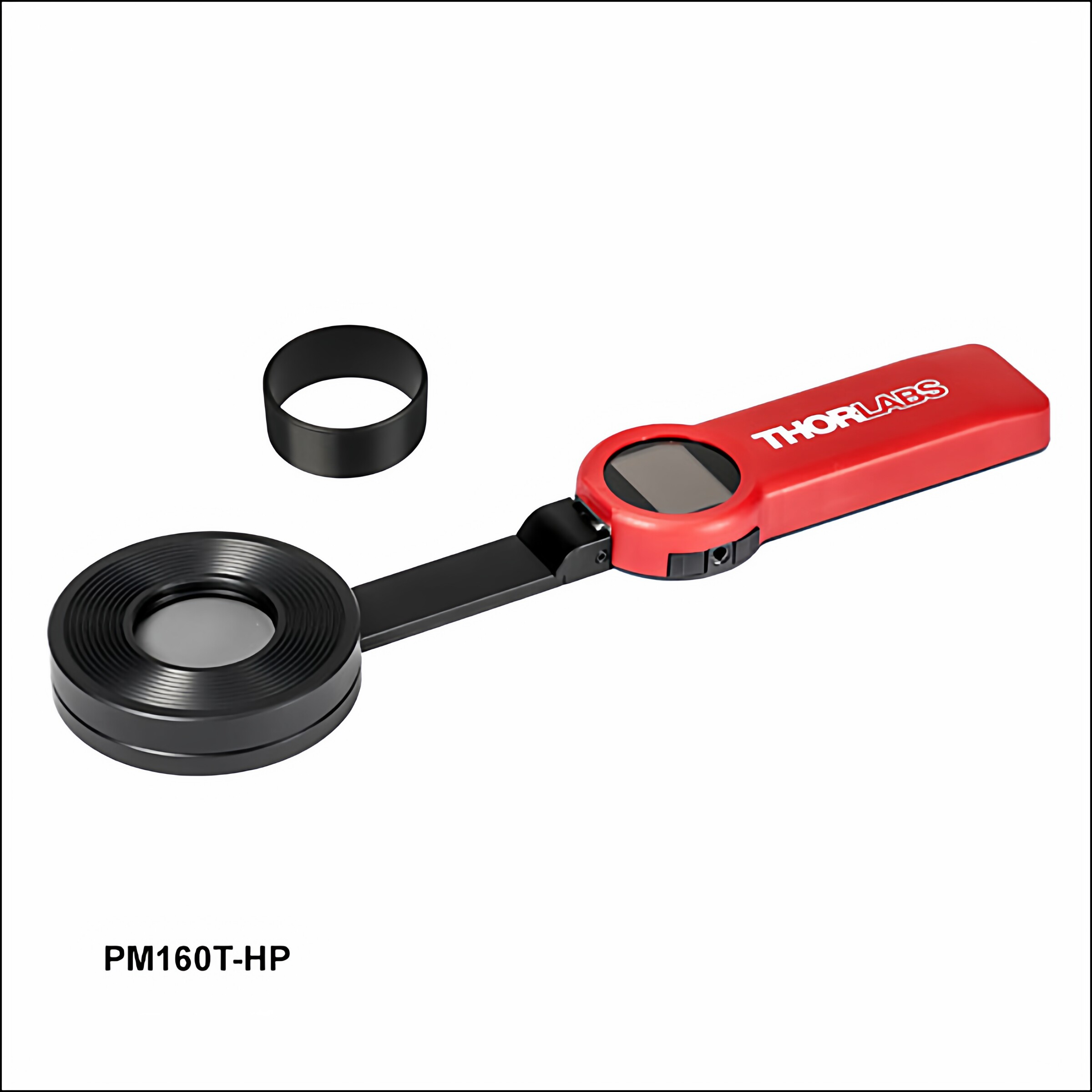

#### 手持式
电池供电，体积小，便于现场使用和外出携带。
不同类型的光功率计各有优缺点，没有绝对的”最好”，只有”最适合”。选择的时候要根据你的具体应用场景——功率范围、波长范围、速度要求、预算等因素综合考虑。
五、应用场景：光功率计都用在什么地方？
光功率计是激光和光电子行业最基础的测量工具，应用极其广泛：
- 激光器出厂检测与校准：几乎所有激光器产品在出厂前都需要用功率计标定输出功率，这是最基本的质量指标。
- 实验室研发测试：光学实验室中日常测量各种激光的输出功率，是搭建光路、调试系统最常用的工具之一。
- 激光加工监测：激光切割、打标、焊接等加工设备中，定期测量激光功率以保证加工质量的一致性。
- 光纤通信测试：测量光纤链路中的光功率水平，判断信号衰减和系统健康状况。通信机房维护中最常用的工具就是光功率计。
- 光学元件透过率/反射率测量：配合光源测量光学镜片、滤光片等元件的透射或反射功率，计算损耗。
- 医疗激光设备校准：医疗激光（如眼科、皮肤科激光）必须定期校准功率，确保治疗剂量准确。
- 光通信生产测试：光模块、光器件生产线上的功率测试，判断产品是否合格。
- 环境与安全检测：检测激光设备的泄漏光功率，确保符合安全标准。
六、常见误区
关于光功率计，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：功率计测出来的数值就是绝对准确的
光功率计有一定的测量不确定度，通常在±3%到±5%的量级，而且准确度会随使用时间、温度、波长设置等因素变化。高精度测量需要使用经权威计量机构校准的标准功率计，并确保在校准有效期内。另外，测量值接近量程下限时，准确度会显著下降，应尽量选择被测值接近满量程2/3的档位。
误区2：只要总功率不超量程就不会烧坏探头
这是非常危险的误区。光功率计的损坏阈值不仅与总功率有关，更与光功率密度（单位面积的功率，W/cm²）直接相关。如果把高功率激光聚焦到很小的光斑上，即使总功率在额定范围内，局部光强也可能远超损伤阈值，瞬间烧坏传感器的吸收层或光电二极管。使用时一定要确保光斑面积足够大，绝不能让激光聚焦点落在传感面上。脉冲激光还要特别注意脉冲能量密度（J/cm²）的限制。
误区3：热电型功率计完全不需要波长设置
“光电二极管型功率计需要设置波长，热电型就不用”——前半句是对的，后半句不完全对。热电型功率计的光谱响应确实比光电二极管型平坦得多，但并非完全与波长无关。在极宽的波长范围内（如紫外到远红外），吸收层的吸收率还是会有一些变化。好的热电功率计会给出不同波段的校准曲线或修正系数。对于高精度测量，即使是热电型也应该考虑波长修正因素。不过在大多数常见激光波段（可见光到近红外），热电型的波长依赖性很小，日常使用可以忽略。
误区4：功率计测的是脉冲激光的峰值功率
普通光功率计测量的是平均功率，不是峰值功率。对于脉冲激光，功率计显示的是一段时间内的平均功率值。对于高重复频率的脉冲（如锁模激光），这个平均值是准确的；但对于重复频率很低的脉冲，读数可能会有波动。如果需要测量单个脉冲的能量，应该使用激光能量计（如热释电能量计），而不是功率计。
七、推荐阅读
参考来源：
- RP Photonics Encyclopedia – Optical Power Meters
- Thorlabs – Optical Power Meters and Energy Meters Technical Guide
- Ophir – Laser Power & Energy Measurement Handbook
