光电探测器噪声与信噪比

一、概述

做光电探测的人，最怕的就是一个字——”噪”。你花了半天功夫设计了一个精密探测系统，结果信号刚进去就被噪声淹没了，啥也测不出来。这就好比你在嘈杂的酒吧里想听清对面人说悄悄话——不是你的耳朵不好，而是背景噪声太大了。

噪声，简单说就是信号里的”杂质”，是不想要的随机波动。 光电探测器的噪声来源非常多，有些是材料本身固有的，有些是电路带来的，有些和光信号的量子本性有关。理解这些噪声从哪儿来、各有什么特点，才能想办法降低它们，或者在选型时选对合适的探测器。

信噪比（SNR） 是衡量探测系统性能的核心指标，说白了就是”有用信号和噪声的比值”。SNR越高，信号越清晰，测量越准确。做微弱光探测的人（比如单光子探测、光谱检测），几乎天天都在和噪声较劲。

一个经典的例子：人的眼睛在黑暗环境中，视网膜视杆细胞的探测极限大约是5-7个光子。但实际我们感觉到的”暗”比这亮多了——为什么？因为视杆细胞本身有”暗噪声”（热激发自发产生的光子事件），大脑需要积累足够多的信号才能确认”真的有光”，否则就会被噪声淹没。生物进化和工程设计，在噪声问题上是殊途同归的。

光电探测器噪声分量与信噪比关系示意图

二、核心原理：四大主要噪声来源 + 其他次要来源

光电探测器的噪声，主要来自四个方面。它们就像四个”捣乱分子”，各有各的脾气。

1. 散粒噪声（Shot Noise）

散粒噪声是光的粒子性带来的，是量子力学的必然结果。

原理： 光不是连续的波，而是由一个个光子组成的。光子到达探测器的时间是随机的——即使光强完全恒定，单位时间内到达的光子数也是有涨落的。这种涨落就是散粒噪声。

数学表达：

其中：

• q = 电子电荷（1.6×10⁻¹⁹ C）
• I_pd = 光电流（平均电流）
• B = 测量带宽

特点：

• 散粒噪声和光电流的平方根成正比——光越强，散粒噪声越大（但信噪比反而越高，因为信号是线性增长的）
• 散粒噪声是白噪声——在所有频率上都一样均匀
• **散粒噪声是量子极限，永远不可能完全消除**，只能尽量接近它

理解散粒噪声的一个形象比喻：想象雨点儿打在窗户上。雨的平均强度是稳定的，但在任一瞬时，落在窗玻璃上的雨滴数是随机的。雨滴数越多（光越强），涨落的绝对值越大，但相对波动越小。

2. 热噪声（Johnson-Nyquist Noise）

热噪声是电阻中电子的热运动带来的。

原理： 只要温度高于绝对零度，电阻里的自由电子就会不停地做布朗运动，这种随机运动会在电阻两端产生随机的电压波动。探测器的等效负载电阻、前置放大器的输入电阻，都会产生热噪声。

数学表达：

或换算成电流噪声：I_n,thermal = V_n,thermal / R = √(4 × k × T × B / R)

其中：

• k = 玻尔兹曼常数（1.38×10⁻²³ J/K）
• T = 绝对温度（K）
• R = 电阻值（Ω）
• B = 测量带宽

特点：

• 热噪声也是白噪声，和频率无关
• 温度越高，热噪声越大——所以制冷可以降低热噪声
• 电阻越大，电压噪声越大，但电流噪声越小（这是一个重要的权衡点）

3. 1/f噪声（闪烁噪声 / Flicker Noise）

1/f噪声，顾名思义，就是噪声功率谱密度和频率成反比——低频噪声大，高频噪声小。

原理： 1/f噪声的物理来源比较复杂，和半导体材料的缺陷、载流子的俘获与释放、表面态等因素有关。简单说，就是材料里有一些”陷阱”，会时不时地抓住或释放载流子，造成电流的缓慢波动。

特点：

• 噪声功率 ∝ 1/f^α，α通常在0.8~1.2之间
• 在低频段（通常低于1kHz~10kHz）占主导地位
• **1/f噪声有一个”拐角频率”**，高于这个频率，1/f噪声就被散粒噪声和热噪声盖过去了
• 不同材料和工艺的1/f噪声差异很大——好的光电二极管1/f拐角频率可以低到几十赫兹，差的可能到几千赫兹

1/f噪声为什么叫”闪烁噪声”？因为最早在真空管里发现时，它会引起电流的缓慢闪烁（flicker）。有趣的是，1/f噪声无处不在——音乐、心跳、股市、地震，都有1/f的频谱特征，被称为”粉红噪声”。

4. 暗电流噪声（Dark Current Noise）

暗电流，就是完全没有光照时，探测器仍然会输出的电流。

原理： 暗电流主要来源于热激发——即使没有光，PN结里也会因为热运动产生电子-空穴对，被内建电场分开后形成电流。温度越高，暗电流越大。

暗电流本身是一种直流偏置，但它带来的噪声才是更麻烦的——暗电流也有散粒噪声：

特点：

• 暗电流和温度指数相关——**每升高7–10℃，暗电流大约翻一倍（硅约7℃，InGaAs约10℃，视材料和工艺而定）** [(RF Essentials – Dark Current)](https://rfessentials.com/resources/rf-glossary/dark-current/)
• 暗电流噪声是微弱光探测的主要限制因素之一
• 制冷可以显著降低暗电流（这就是为什么高端探测器都要制冷）

5. 其他噪声源（次要来源，了解即可）

• **产生-复合噪声（G-R Noise）**：半导体中载流子的产生和复合的随机涨落，在光电导型探测器中比较明显
• **温度噪声**：热探测器（如热释电、Bolometer）自身温度的随机涨落
• **放大器噪声**：后续放大电路的电压噪声和电流噪声
• **环境噪声**：电源纹波、电磁干扰（EMI）、机械振动等

三、关键参数指标

1. 信噪比（SNR / Signal-to-Noise Ratio）

信噪比是信号功率（或电流/电压的平方）和噪声功率的比值，通常用分贝（dB）表示：

为什么信噪比这么重要？ 因为它直接决定了测量精度。一般来说：

• SNR > 10（约20dB）：信号清晰可辨，测量比较准确
• SNR > 100（40dB）：高精度测量的水准
• SNR < 1（0dB以下）：信号完全被噪声淹没，需要其他手段（如锁定放大器）才能提取

2. 噪声等效功率（NEP / Noise Equivalent Power）

NEP是使信噪比等于1时所需的入射光功率。换句话说，就是探测器”刚能感觉到”的光功率。

其中：

• I_n = 总噪声电流（通常取1Hz带宽下的值）
• R = 响应度（A/W）

NEP的单位是W/√Hz，表示在1Hz测量带宽下的噪声等效功率。实际测量带宽为B时，等效噪声功率 = NEP × √B。

NEP越小，探测器越灵敏。典型值：

• 普通硅光电二极管：~10⁻¹³ ~ 10⁻¹⁴ W/√Hz
• 优质APD：~10⁻¹⁴ ~ 10⁻¹⁵ W/√Hz
• PMT（光电倍增管）：~10⁻¹⁵ ~ 10⁻¹⁶ W/√Hz

3. 探测率（D / Detectivity）与比探测率（D*）

NEP有个问题：探测器面积越大，噪声通常也越大（因为暗电流和面积成正比）。这样不同面积的探测器不好直接比。

于是有了比探测率D*（读作”D星”），它把面积归一化了：

其中A是探测器面积，Δf是带宽。

D的单位是cm·√Hz / W（Jones，琼斯）。D越大，探测器性能越好。

D*是一个非常有用的指标，因为它消除了探测器面积和测量带宽的影响，让你可以公平地比较不同探测器的本征灵敏度。就像跑步比赛要分距离一样，比探测率就是”标准化之后的灵敏度”。

4. 噪声等效功率 vs 最小可探测功率

很多人把NEP和”最小可探测功率”混为一谈，其实不是一回事：

• NEP是SNR=1时的功率——这时候信号和噪声一样大，你根本分不清哪个是信号
• 实际应用中，通常需要SNR≥3甚至≥10才能可靠探测
• 所以**最小可探测功率 ≈ 3~10 × NEP**（取决于你要求的信噪比）

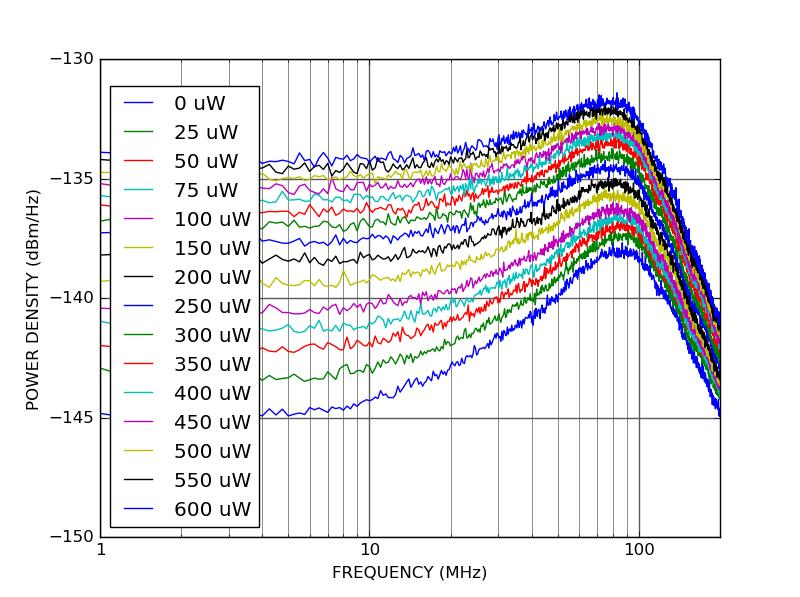

典型光电探测器噪声频谱分布曲线

四、常见误区

误区1：噪声越小越好，所以选带宽越窄越好

不对。噪声确实和带宽的平方根成正比（√B），收窄带宽确实能降低噪声，但信号也会受影响——如果你的信号变化很快（比如短脉冲），带宽太窄会导致信号失真，甚至测不到。

正确的做法是：带宽只要够用就行，不要留太多余量。比如你要测10ns的脉冲，系统带宽100MHz就够了，没必要用1GHz的放大器——多出来的带宽只会增加噪声。

误区2：用增益就能把微弱信号从噪声里捞出来

很多人觉得：信号太弱？加个放大器不就行了？大错特错。放大器会同时放大信号和噪声，而且放大器本身还有额外的噪声。你可以想象一下：你在嘈杂的房间里用扩音器说话——声音变大了，但背景噪音也一起变大了，信噪比甚至可能更差。

真正能提高信噪比的方法是：

• 降低噪声源（制冷降暗电流、用低噪声放大器）
• 用调制+锁相放大（把信号搬到高频，躲开1/f噪声）
• 增加光功率（散粒噪声极限下，SNR和光功率的平方根成正比）
• 积分/平均（信号是相干叠加，噪声是非相干叠加，N次平均后SNR提高√N倍）

误区3：APD因为有增益，所以噪声一定比PD大

不一定。APD（雪崩光电二极管）确实有增益噪声（过剩噪声因子F），但要看和什么比。如果入射光非常弱，普通光电二极管的信号可能被放大器的输入电流噪声淹没，而APD的增益可以先把信号放大，让放大器噪声变得相对不重要。这时候APD的整体信噪比反而可能更好。

就像收音一样：如果信号太弱，你在天线端加一个低噪声放大器（LNA），整体效果会比直接在后面放大好——因为先把信号抬起来了，后级的噪声就相对小了。APD就扮演了这个”前端放大”的角色。

误区4：制冷一定能降低噪声，越低越好

制冷对暗电流确实有效——温度降下来，暗电流指数级下降。但如果你遇到的是散粒噪声限制（光信号比较强的时候），制冷就没啥用了，因为散粒噪声和温度没关系。

而且制冷也有代价：

• 制冷器（TEC）本身会发热，需要散热设计
• 温度太低可能导致结露，需要密封和干燥剂
• 成本和功耗都会增加

所以不要盲目追求最低温度，找到暗电流足够小的那个温度点就行。比如InGaAs探测器，通常制冷到-20℃~-40℃就够了，再低边际收益递减。

五、选型建议

1. 先判断你的噪声限制机制

不同的应用场景，限制系统性能的噪声源不一样：

• **暗电流噪声限制**：极微弱光、直流或低频测量 → 优先选低暗电流的探测器，考虑制冷
• **散粒噪声限制**：光强不太小、信噪比主要由光子数决定 → 选高响应度、低过剩噪声的探测器
• **1/f噪声限制**：超低频（<10Hz）、直流测量 → 选1/f噪声低的器件，或考虑交流调制
• **放大器噪声限制**：光电流很小（nA级以下） → 选有内增益的探测器（APD、PMT），或用低噪声前置放大器

2. 按关键指标选

• 主要关心灵敏度 → 看D*（比探测率）和NEP
• 主要关心速度 → 看带宽、上升时间
• 测极弱光 → 考虑APD或PMT
• 测直流信号 → 特别注意1/f噪声和暗电流漂移
• 做高精度测量 → 注意噪声的长期稳定性

3. 噪声优化的实用技巧

• **选合适的带宽**：不要过宽，刚好能通过信号就行
• **屏蔽和接地**：减少电磁干扰（EMI）带来的额外噪声
• **调制解调**：用斩波器或调制器把信号搬到高频，躲开1/f噪声
• **滤波**：用合适的低通或带通滤波器滤除带外噪声
• **平均/积分**：多次测量平均可以提高信噪比（√N倍）
• **差分测量**：两个探测器做差分，可以抑制共模噪声
• **温度控制**：对暗电流敏感的应用，加TEC控温

六、应用场景

1. 微弱光探测

• **单光子探测**：量子通信、量子计算、荧光寿命成像——需要极低的噪声
• **拉曼光谱**：拉曼散射信号非常弱，需要高灵敏度探测器
• **生物荧光**：荧光标记的生物样品发光很弱，信噪比是关键

2. 光学通信

• 光接收机的灵敏度直接受噪声限制
• 高速通信中，放大器噪声和散粒噪声的权衡非常重要
• 灵敏度通常用”比特误码率（BER）= 10⁻¹²时的接收功率”来表示

3. 激光雷达与测距

• 回波信号可能非常微弱（远距离目标）
• 探测器噪声直接决定了最大探测距离
• 脉冲模式下还要考虑噪声对时间测量精度的影响

4. 精密测量

• 干涉测量、椭偏测量等精密光学测量
• 噪声决定了测量的分辨率和重复性
• 通常需要配合锁相放大器来提取深埋在噪声中的信号

5. 红外探测

• 红外探测器（HgCdTe、InSb等）的暗电流问题比可见光探测器更严重
• 通常需要液氮制冷（77K）甚至更低
• D*是评价红外探测器性能的核心指标
