激光波长测量技术总览

一、概述

激光波长测量技术总览是激光领域中一个重要的概念和技术。本文将从原理、参数、类型和应用等方面，系统介绍激光波长测量技术总览的相关知识。

激光的波长，就是它的”颜色”——这是激光最基本、也是最重要的参数之一。你买激光器的时候，第一个问的可能就是波长多少；你做实验的时候，波长对不对直接决定了实验能不能成。但你有没有想过：激光的波长是怎么测出来的？为什么有的波长计能精确到小数点后好几位？

波长测量这件事，说简单也简单——拿个光谱仪扫一下就知道大概了。但要说精确，那可就是一门大学问了。从最基础的光栅光谱仪到精度惊人的法布里-珀罗干涉仪，从商用波长计到科研级的外差干涉系统，不同的技术路线精度能差好几个数量级。

一个有意思的对比：用普通光栅光谱仪测波长，精度大概是0.1nm（也就是100pm）；用一台好的波长计，精度可以到0.1pm（10⁻¹³m）；而用光学频率梳（光梳），精度可以到10⁻¹⁵量级——相当于在地球到月球的距离上测准不到一毫米。

波长测量的主要应用场景：
– 激光器出厂波长校准
– 光谱分析与物质识别
– 光通信波段通道检测
– 激光雷达/测距波长标定
– 精密计量与科学研究

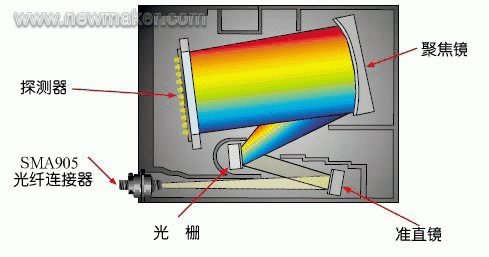

光栅光谱仪内部光路原理示意图

二、核心原理：六大波长测量技术

1. 光栅光谱仪法

这是最经典、最常用的波长测量方法。

基本原理： 利用光栅的衍射效应——不同波长的光经过光栅后衍射角度不同，从而在空间上被分开。通过CCD或光电二极管阵列探测不同位置的光强，就能得到光谱。

核心公式（光栅方程）：
d × (sin α + sin β) = m × λ

其中d是光栅常数，α是入射角，β是衍射角，m是衍射级次，λ是波长。

精度水平：
– 普通光栅光谱仪：0.1~1 nm
– 高分辨率光栅光谱仪：0.001~0.01 nm（1~10 pm）
– 取决于光栅刻线数、焦距、狭缝宽度

优点：
– 一次测量可以得到宽光谱范围
– 结构相对简单，成本适中
– 技术成熟，使用方便

缺点：
– 分辨率和光谱范围是一对矛盾（要高分辨率就得缩范围）
– 光栅有级次重叠问题（需要滤光片辅助）
– 灵敏度受入射狭缝限制

2. 法布里-珀罗干涉仪法（F-P干涉仪）

法布里-珀罗干涉仪是利用多光束干涉原理的高分辨力仪器。

基本原理： 两块平行的高反射镜构成一个F-P腔。光在两个镜面之间来回反射，形成多束相干光。只有满足共振条件（光程差等于波长的整数倍）的波长才能透过干涉仪：

2 × n × L × cos θ = m × λ

其中n是腔内介质折射率，L是腔长，θ是入射角，m是干涉级次。

扫描F-P干涉仪通过改变腔长（压电陶瓷驱动）或气压来扫描透射波长，得到光谱。

精度水平：
– 典型分辨力：10⁶ ~ 10⁸（精细度F=π√R/(1-R)）
– 绝对测量精度：约1~10 pm级别
– 自由光谱范围（FSR）有限，通常只有几nm到几十nm

优点：
– 分辨率极高，能分辨非常接近的两个波长
– 结构相对紧凑
– 适合精细光谱分析

缺点：
– 自由光谱范围有限，不能单独确定绝对波长（需要和其他方法配合）
– 对镜面平整度要求极高
– 对准和调试难度大

3. 迈克尔逊干涉仪法（傅里叶变换光谱法）

这是傅里叶变换红外光谱仪（FTIR）的核心原理，也可用于高精度波长测量。

基本原理： 迈克尔逊干涉仪把入射光分成两束，经过不同的光程后再汇合干涉。通过移动其中一个反射镜改变光程差，记录干涉图（光强随光程差的变化曲线）。然后对干涉图做傅里叶变换，就得到了光谱。

分辨率：
– 分辨率 ≈ 1 / L_max，其中L_max是最大光程差
– 比如光程差10cm → 分辨率约0.1 cm⁻¹（在1064nm处约0.01nm）

优点：
– 高通量（不需要狭缝），信噪比高
– 同时测量所有波长（多通道优势）
– 分辨率高且可调

缺点：
– 需要精密的动镜扫描机构
– 速度相对慢（需要扫描）
– 红外应用多，可见光/近红外相对少

4. 波长计（Wavemeter）

波长计是商用化的高精度波长测量仪器，通常基于F-P干涉或菲佐干涉原理，内部集成了波长参考和自动校准。

工作原理（菲佐型波长计为例）：
– 入射光进入一个楔形的干涉腔（菲佐干涉仪）
– 不同波长的光形成的干涉条纹间距不同
– 用CCD拍摄干涉条纹，通过条纹间距计算波长
– 内置参考光源（如He-Ne激光器）做实时校准

精度水平：
– 入门级波长计：±0.001 nm（1 pm）
– 中档波长计：±0.1 pm
– 高精度波长计：±0.001 pm（1 fm），精度可达10⁻⁸量级

优点：
– 使用方便，一键测量
– 精度高，内置校准
– 响应速度快（毫秒到秒级）

缺点：
– 价格较高（几万到几十万）
– 有适用波长范围限制
– 高端型号需要恒温环境

5. 外差干涉法（拍频法）

这是目前最精确的波长测量方法之一，常用于科研和计量领域。

基本原理： 把待测激光和一个已知波长的参考激光（频率已知）合束，打到一个光电探测器上。因为两个频率接近，会产生拍频（差频）。

拍频公式：
f_beat = |f_1 - f_2|

如果参考光的频率f₁非常准（比如用原子钟锁定的光梳），只要测出拍频f_beat，就能精确算出待测光的频率（从而算出波长）。

精度水平：
– 取决于参考光源的精度
– 用光学频率梳做参考：精度可达10⁻¹¹ ~ 10⁻¹⁵
– 用稳频激光器做参考：精度10⁻⁸ ~ 10⁻¹⁰

优点：
– 精度极高，是波长测量的”天花板”
– 可以测量绝对频率/波长

缺点：
– 需要一个高质量的参考光源
– 系统复杂，调试难度大
– 只能测单频连续光

6. 光学频率梳（光梳）

光学频率梳是2005年诺贝尔物理学奖的成果，它彻底改变了精密波长测量的面貌。

基本原理： 锁模激光器产生的脉冲序列，在频域上是一系列等间距的谱线，像一把”梳子”一样。梳齿的频率可以用一个射频参考（如原子钟）来锁定，因此每一根梳齿的频率都是精确已知的。

把待测激光和光梳拍频，就能知道它对应哪根梳齿、偏移多少，从而得到极其精确的波长值。

精度水平：
– 相对精度：10⁻¹¹ ~ 10⁻¹⁵（取决于参考钟的精度）
– 相当于在1μm波长处，不确定度小到10⁻⁶ ~ 10⁻⁹ nm

优点：
– 目前最精确的波长测量手段
– 可以测量任意波长
– 一次可以标定很多波长

缺点：
– 设备极其昂贵（几十万到几百万）
– 操作和维护复杂
– 体积大，不适合便携使用

三、精度对比与适用场景

测量方法	典型精度	波长范围	测量速度	价格水平	适用场景
光栅光谱仪	0.1~1 nm	宽（几百nm）	快	低→中	常规光谱分析、粗测波长
高分辨光栅光谱仪	1~10 pm	中等	中	中	高分辨光谱研究
F-P干涉仪	1~10 pm	窄（FSR内）	中	中→高	精细光谱分析、模式分析
商用波长计	0.001~1 pm	较宽	快	中→高	激光器波长校准、产线检测
外差干涉法	10⁻⁴~10⁻² pm	窄（差频范围内）	快	高	科研精密测量
光学频率梳	10⁻⁶~10⁻³ pm	宽	快	极高	计量基准、前沿科研

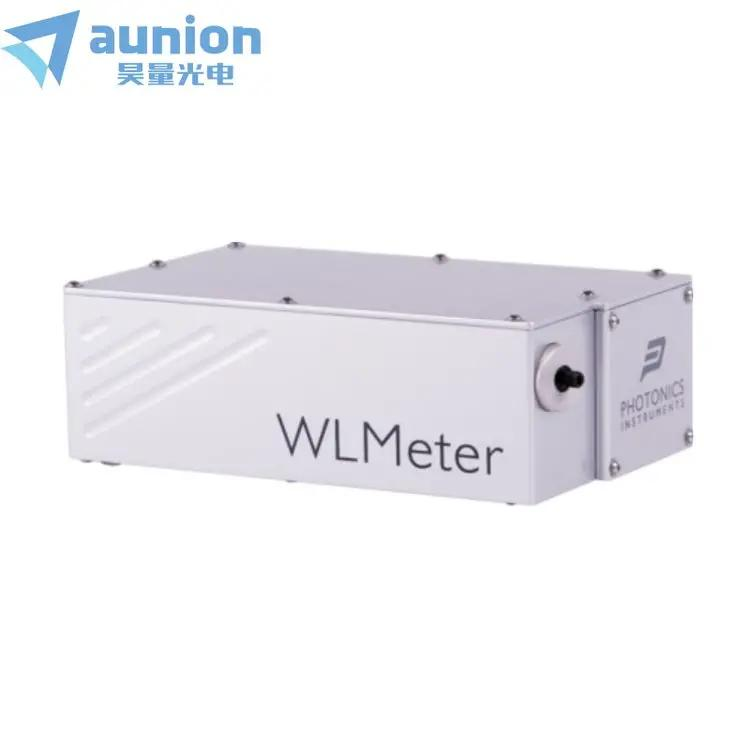

高精度激光波长计产品图

四、常见误区

误区1：波长测量精度越高越好

精度高当然好，但高精度仪器的价格是指数级增长的——精度提高10倍，价格可能涨100倍。选型时要根据实际需求来：
– 只是确认激光器波长对不对 → 普通光谱仪就够了
– 做光纤通信的DWDM通道检测 → 波长计（±1pm级别）
– 做原子物理精密光谱 → 可能需要光梳级别的精度

买一台光梳来测普通半导体激光器的波长，就像用千分尺量砖头——大材小用。

误区2：波长计的精度就是它的读数分辨率

很多波长计的显示分辨率很高（比如显示到0.0001nm），但这不代表它的准确度也是这个级别。分辨率≠准确度。仪器的实际准确度受校准精度、温度稳定性、非线性等因素影响，通常比显示分辨率低一个数量级以上。

比如一台波长计显示到0.0001nm，但它的绝对准确度可能只有±0.001nm——后面那位数字其实是”虚的”。看指标时一定要区分”分辨率”和”准确度/不确定度”。

误区3：F-P干涉仪能直接给出绝对波长

F-P干涉仪的透射峰满足 2L = mλ 的条件——这里m是整数（干涉级次）。问题是：你看到一个峰，你怎么知道m是多少？如果你不知道m，你只能算出波长的相对值，没法确定绝对值。

所以F-P干涉仪通常需要和一个已知波长做参考（比如He-Ne激光），来确定干涉级次m，才能测绝对波长。单独的F-P干涉仪只能测相对波长变化，不能给绝对值。

误区4：波长就是波长，怎么测结果都一样

不对。波长测量的结果会受很多环境因素影响：
– 温度：空气折射率随温度变化（约1×10⁻⁶/℃），在空气中测量的波长会受温度影响
– 气压：空气折射率也和气压有关
– 湿度：影响较小，但高精度测量也要考虑
– 光束入射角度：如果光不是正入射，测得的波长会有偏差

所以高精度波长测量要么在真空环境中做，要么实时测量温压湿并做折射率修正（Edlén公式）。

五、选型建议

1. 按精度需求选

±0.1nm级别：普通光栅光谱仪，用于一般性波长确认
±0.01nm级别：中高端光谱仪或入门F-P，用于光谱分析
±1pm级别：中档波长计，用于激光器生产检测
±0.1pm级别：高精度波长计，用于科研和精密测量
更高精度：外差法或光梳，用于计量和前沿研究

2. 按使用场景选

实验室科研：考虑多功能光谱仪 + 高精度波长计的组合
生产线质检：优先选速度快、操作简单、稳定性好的波长计
野外/现场：选便携、耐环境的型号（注意温度范围）
光纤通信测试：选C/L波段优化的波长计

3. 注意事项

确认仪器的波长范围是否覆盖你的应用波段
注意输入接口——是自由空间还是光纤耦合？
对单频激光还是多纵模激光？测量模式是否支持？
是否需要连续监测？数据记录和导出功能如何？
校准周期和方式——多久需要校准一次？

六、应用场景

1. 激光器生产与质检

激光器出厂波长标定
波长稳定性测试
模式光谱分析（单纵模/多纵模检测）
温控波长调谐特性测试

2. 光纤通信

DWDM系统的波长通道检测
激光器波长锁定与校准
光纤光栅（FBG）波长测量
WDM网络的波长规划与监测

3. 光谱分析

拉曼光谱、荧光光谱分析
原子/分子吸收光谱
材料特性表征
环境监测气体分析

4. 精密计量与科研

长度精密测量（激光干涉仪）
原子钟与频率标准
量子光学实验
引力波探测等前沿物理研究

5. 激光雷达与传感

激光雷达波长校准
光纤传感器波长解调
分布式传感系统的波长检测

七、推荐阅读

参考来源：《激光原理》、《光学光谱技术》、RP Photonics Encyclopedia – Optical Spectrum Analysis、《傅里叶变换红外光谱技术》
