光波导是什么？除了光纤还能怎么导光

在光纤光学领域，光波导是一个既基础又关键的概念。无论是搭建光纤激光器、设计光通信链路，还是进行光传感实验，理解光波导的原理和特性至关重要。本文从物理本质出发，系统梳理光波导的工作机制、关键参数、主要类型和实际应用，帮助你建立完整的知识框架。

一、核心概念：什么是光波导？

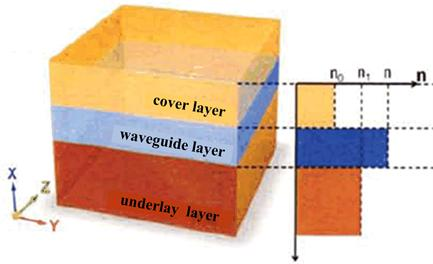

光波导是一种能够将光约束在有限空间内并引导其沿特定方向传播的空间非均匀透明结构。最常见的波导结构包含一个折射率较高的核心区域和周围折射率较低的包层区域，光通过全内反射被束缚在核心中传播。光波导的概念比光纤更广——光纤是最常见的一类圆柱对称波导，但波导还包括平面波导（只在一个维度上限制光）、沟道光波导（在两个维度上限制光的条形波导）等多种形态。可以说，光波导是集成光子学和光纤光学的基础物理结构。

二、工作原理：光波导是怎么实现的？

全内反射（Total Internal Reflection, TIR）是大多数光波导的导光基础。当光从光密介质（折射率 n₁）入射到光疏介质（折射率 n₂）的界面时，如果入射角 θ_i 大于临界角 θ_c，光线将不再折射进入光疏介质，而是全部被反射回光密介质中。

**单模波导**

只支持一个横模（基模），通常核心尺寸小、折射率差小

**多模波导**

支持多个甚至数千个模式，核心尺寸大或折射率差大

**光子晶体波导**

利用光子带隙效应限制光

**表面等离子体波导**

利用金属表面的等离子体激元，可以将光限制在亚波长尺度

**布拉格波导**

利用多层介质膜的布拉格反射限制光

光波导工作的核心是光的约束。最普遍的约束机制是全内反射——当光从高折射率介质射向低折射率介质时，如果入射角大于临界角，光会被完全反射回高折射率介质中。通过构建”核心-包层”结构（核心折射率高于包层），光就被限制在核心区域内沿轴向传播。

但全内反射只是几何光学的直观图像，严格的描述需要波动光学。在波导中，光以离散的模式形式存在——每个模式对应一种横向电场分布，且在传播过程中形状保持不变（只有相位变化）。模式由麦克斯韦方程组结合波导的边界条件求解得到。

模式的数量取决于波导的尺寸和折射率差：

除了全内反射型波导，还有其他导光机制：

波导的限制还会带来波导色散——因为光被限制在波导中，波矢与传播方向有夹角，这会影响色散特性。通过设计波导的尺寸和形状，可以人为调控色散，这也是光子晶体光纤等特种光纤的重要设计手段。

波导模式：导模、辐射模与消逝模

光波导中的光场可以分为不同的模式，根据传播特性可分为三类：

① 导模（Guided Modes）：满足全内反射条件，被限制在芯层中沿波导轴向传播的模式。导模是离散的、有限个的，每个导模有确定的横向场分布和传播常数。单模波导只支持一个导模，多模波导支持多个导模。

② 辐射模（Radiation Modes）：不满足全内反射条件，光能量会向包层中辐射出去，无法沿波导长距离传输。辐射模是连续谱的。

③ 消逝模（Evanescent Modes）：当波导中存在不连续性（如端面、弯曲、耦合器）时，会激发一些沿横向指数衰减的场，即消逝模。消逝模不携带能量沿轴向传播，但在耦合等近场相互作用中起重要作用。

三、关键参数：看懂光波导的性能指标

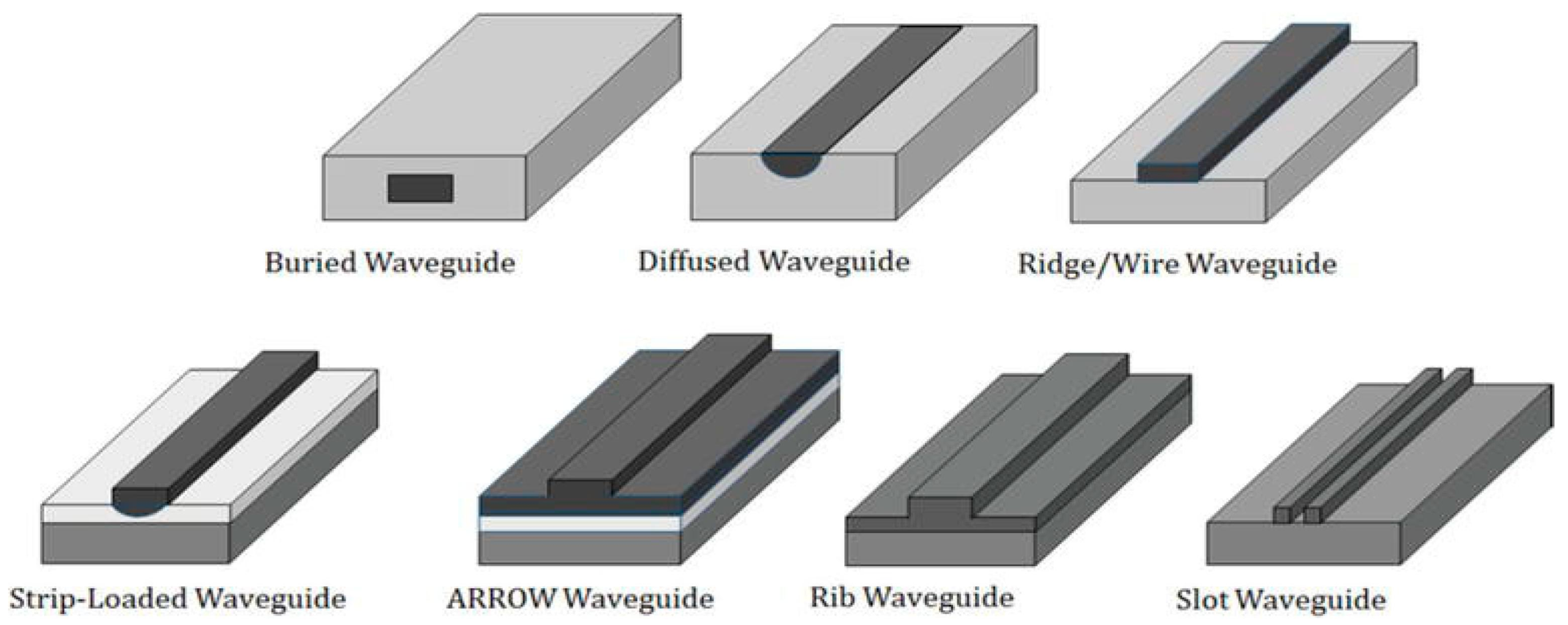

条形波导与脊形波导

集成光波导最常见的两种结构是条形波导和脊形波导：

① 条形波导（Rib/Wire Waveguide）：芯层为矩形截面的条形结构，四周被低折射率材料包围。条形波导对光的限制能力强，尺寸可以做得很小（亚微米级），适合高密度集成。但侧壁粗糙度引起的散射损耗也更明显。

② 脊形波导（Ridge Waveguide）：在一个较厚的芯层上通过刻蚀形成凸起的”脊”来限制光。脊形波导的模场通常比条形波导大，与光纤的耦合效率更高，且对侧壁粗糙度不那么敏感，损耗更低。是半导体激光器、光调制器等器件中常用的波导结构。

耦合效率与模场匹配

波导与光纤之间的耦合是集成光电子学中的关键问题。耦合效率取决于入射光场与波导本征模之间的模场匹配程度，可以通过重叠积分计算：

η = |∫E_fiber · E_waveguide* dA|² / (∫|E_fiber|² dA · ∫|E_waveguide|² dA)

模场尺寸和形状差异越大，耦合效率越低。单模光纤的模场直径约 10μm，而硅光子波导的模场尺寸通常只有 0.3–0.5μm，两者直接耦合的效率可能低于 10%。实际中常用倒锥波导（Spot Size Converter）、光栅耦合器等结构来实现模场转换和高效耦合。

看懂核心参数，是评估光波导性能的基础前提。下表梳理了关键指标及其含义：

参数名称	含义	工程意义
折射率分布	波导核心与包层的折射率及分布形状	决定光纤的模式特性、色散特性和带宽能力，渐变折射率分布可显著降低多模光纤的模式色散。
模式数量	波导支持的导模数目	波导支持的导模数量，由尺寸和折射率差共同决定
有效折射率	每个模式的等效折射率，与传播常数相关	决定了光在波导中的传播常数，直接影响器件的相位匹配条件和工作波长范围。
模场尺寸/有效模场面积	光场横向分布的有效范围	影响波导与光纤的耦合效率和非线性效应阈值，是波导器件设计和系统集成的关键参数。
传输损耗	单位长度的光功率衰减，单位dB/cm或dB/m	单位长度的光功率衰减，波导损耗通常远高于光纤
波导色散	由波导限制效应引入的色散	由波导结构引入的色散分量，可通过设计波导尺寸和折射率分布来调控总色散，是色散管理的重要手段。
偏振相关性	不同偏振方向模式特性的差异	反映波导对不同偏振态光的模式差异，在相干通信和传感应用中是必须考虑的关键参数。
弯曲损耗	波导弯曲时的附加损耗	直接影响光纤布线和使用场景，弯曲损耗越小，光纤在机房布线、管道敷设中的适应性越强，系统可靠性越高。

四、主要类型：光波导有哪些种类？

光波导的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：

按限制维度分类

按材料平台分类

按导光机制分类

五、应用场景：光波导都用在什么地方？

光波导的应用覆盖多个领域，以下是主要的应用方向：

• 光纤通信：光纤本身就是圆柱对称的光波导，构成了全球通信网络的基础
• 集成光子芯片：光波导是硅光、磷化铟等光子集成芯片的”导线”，连接激光器、调制器、探测器等各种功能器件
• 波导激光器与放大器：在波导结构中集成增益介质，形成紧凑的激光器，如分布式反馈（DFB）激光器
• 光调制器：铌酸锂波导调制器、硅波导调制器是高速光通信的关键器件
• 光分束/合束器件：基于波导耦合的功率分束器、波分复用器等
• 生物化学传感：波导表面的倏逝场可用于探测表面生物分子结合
• 非线性光学：波导中光强高、作用距离长，可高效实现频率转换、超连续谱等非线性过程
• 光相控阵：基于光波导阵列的光束扫描技术，用于激光雷达等应用

👉 想了解更多实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。

六、常见误区

误区1：光波导就是光纤的另一种说法

光波导是一个更宽泛的概念，光纤只是光波导的一种具体实现（圆柱形介质波导）。光波导泛指任何能够将光约束在其中并引导其沿特定方向传播的结构，包括平面波导（如硅基光子集成电路中的条形波导）、薄膜波导、光子晶体波导、表面等离子体波导等。可以说所有光纤都是光波导，但光波导不一定是光纤。

误区2：波导尺寸越小，限制光的能力越强

波导对光的限制能力取决于折射率差和结构尺寸的共同作用，而非仅看尺寸。一个尺寸小但折射率差也小的波导，可能对光的限制很弱，甚至无法有效导光（模式截止）。此外，当波导尺寸缩小到接近或小于波长时，光场会有很大一部分延伸到包层中（倏逝场），限制强度反而下降。强限制波导（如硅基波导，折射率差很大）可以做到亚微米尺寸且限制很强。

误区3：所有波导都基于全内反射原理

全内反射（TIR）是最常见的导光机制，但不是唯一的。光子晶体波导利用光子带隙效应来限制光——在完美光子晶体中引入线缺陷，使特定波长的光只能沿线缺陷传播；表面等离子体波导（SPP）则是基于金属-介质界面的表面电磁波，将光束缚在远小于波长的尺度上；布拉格光纤利用多层反射镜原理导光。不同的导光机制各有特点和适用场景。

误区4：集成光波导就是把光纤做小

集成光波导（如硅基光子波导、氮化硅波导）和光纤的物理本质相似，但设计理念和工艺完全不同。光纤是拉制出来的圆柱形结构，材料以石英为主；集成波导则是通过半导体工艺（光刻、刻蚀、沉积）在芯片上制作的平面结构，材料可以是硅、氮化硅、铌酸锂、聚合物等。集成波导的优势在于可以在芯片上同时制作大量波导和功能器件（调制器、滤波器、探测器），形成光子集成电路。
