你可能听过一个说法：”激光器就是两面镜子中间放一块增益介质。”这话虽然简单，但点出了激光器的核心结构——光学谐振腔（Optical Resonator）。两面镜子真的能困住光吗？为什么有的谐振腔稳定、有的不稳定？谐振腔是怎么选频的？本文基于 RP Photonics Encyclopedia 权威内容，系统讲解光学谐振腔的原理、类型、模式特性和设计要点。

本文目录

一、什么是光学谐振腔？——光的”回音壁”
二、核心原理：共振与模式
三、谐振腔的类型：稳定腔 vs 非稳腔
四、线性腔 vs 环形腔
五、关键参数：Q值、精细度、自由光谱范围
六、典型应用场景
七、常见误区：4个你可能搞错的认知
八、推荐阅读

一、什么是光学谐振腔？——光的”回音壁”

光学谐振腔（Optical Resonator），也叫光学腔（Optical Cavity），是一种能让光束在其中来回传播、形成共振的光学结构。最简单的谐振腔就是两面相对放置的反射镜——光在两面镜子之间往返反射，如果往返一次后的相位变化是 2π 的整数倍，就会发生相长干涉，形成稳定的振荡。这就像天坛的回音壁，声音沿着墙壁来回反射，形成了特殊的声学效果；光学谐振腔就是光的”回音壁” [(RP Photonics)](https://www.rp-photonics.com/optical_resonators.html)。

光学谐振腔的核心在于共振现象（Resonance）：只有满足相位匹配条件的特定频率的光，才能在腔内不断加强，形成稳定的振荡。其他频率的光则会因为相消干涉而迅速衰减。这种选频特性，加上增益介质的放大作用，就构成了激光器的基本原理 [(RP Photonics)](https://www.rp-photonics.com/optical_resonators.html)。

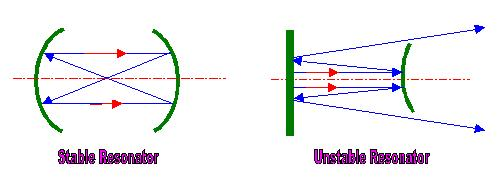

图1：稳定谐振腔（左）与非稳定谐振腔（右）的光路对比。稳定腔中光线始终被约束在腔内，非稳腔中光线会逐渐逸出

谐振腔不仅仅用于激光器，它还有很多其他重要应用：

激光谐振腔：提供光学反馈，选择模式，决定输出光束特性
光学滤波器（F-P 标准具）：选择特定波长的光通过
增强腔：用于增强非线性光学效应（如倍频、OPO）
精密测量：引力波探测（LIGO）就是用巨型谐振腔测量极小的距离变化
光频梳：锁模激光器的谐振腔产生等间距的频率梳齿

拓展认知：光学谐振腔不只有”两面镜子”的形式。还有：

光纤光栅谐振腔：用两个光纤布拉格光栅（FBG）作为腔镜，增益光纤在中间（DBR光纤激光器）
分布反馈（DFB）谐振腔：整个光栅就是谐振腔，中间有一个相位突变点
环形腔：光在闭合的环形光路中单向传输，没有驻波，常用于单频和锁模光纤激光器
微环谐振腔：微米尺度的环形波导，Q值极高，用于集成光子学

谐振腔的两大核心作用

光学谐振腔在激光器中有两个不可替代的作用：

提供光反馈：让光在腔内来回反射，多次经过增益介质获得放大，形成持续振荡。没有反馈，增益介质只能发出自发辐射（荧光），不是激光。
模式筛选：只有满足共振条件（腔长=半波长整数倍）的频率才能在腔内稳定存在。谐振腔天然地选择了特定的频率和空间模式，这是激光单色性和方向性的来源之一。

二、核心原理：共振与模式

共振条件

光在谐振腔内往返一周后，相位变化必须是 2π 的整数倍：

关键公式：谐振腔共振条件

$\oint k(\mathbf{r}) \cdot d\mathbf{l} = 2\pi q$

其中 k 是波矢，q 是整数（纵模序数）。对于简单的线性腔（长度 L，折射率 n），简化为：

$\nu_q = \frac{q \cdot c}{2nL}$

也就是说，只有频率为 ν_q 的光才能共振。相邻共振频率之间的间隔叫自由光谱范围（Free Spectral Range, FSR）：

$\Delta\nu_{FSR} = \frac{c}{2nL}$

什么是模式？

谐振腔的模式（Mode）是指腔内能够自洽存在的电磁场分布——即光往返一周后，其空间分布和相位分布都能保持不变（振幅可能因为损耗而减小）。模式分为两类：

纵模（Longitudinal Mode）：不同的共振频率，对应不同的 q 值。纵模描述的是光在传播方向上的驻波模式。
横模（Transverse Mode）：不同的横向光场分布，对应不同的横向模式（如 TEM₀₀、TEM₀₁ 等厄米-高斯模）。横模描述的是光在垂直于传播方向的截面上的分布。

每个完整的模式都由三个量子数（m, n, q）唯一标识，记作 TEM_mnq。不同的模式有不同的共振频率——不仅是纵模频率不同，不同横模的频率也不同（由于古伊相移的存在）[(RP Photonics)](https://www.rp-photonics.com/resonator_modes.html)。

模式频率的更精确公式

考虑到古伊相移，稳定谐振腔的模式频率公式为：

$\nu_{mnq} = \nu_0 + q\Delta\nu + (n+m)\delta\nu$

其中 Δν 是纵模间隔（FSR），δν 是横模频率间隔，它与单程古伊相移 φ_G 有关：

$\delta\nu = \Delta\nu \cdot \frac{\varphi_G}{2\pi}$

古伊相移的大小取决于谐振腔的设计——共焦腔的古伊相移最大，稳定腔边缘（近平凹/平凸腔）的古伊相移接近零 [(RP Photonics)](https://www.rp-photonics.com/resonator_modes.html)。

三、谐振腔的类型：稳定腔 vs 非稳腔

稳定判据

光学谐振腔最重要的分类标准是稳定性（Stability）。所谓稳定，是指近轴光线在腔内往返多次后始终不会偏离光轴太远——始终被”束缚”在腔内。稳定判据用 g 参数表示：

关键公式：谐振腔稳定判据

定义每个反射镜的 g 参数：

$g_i = 1 - \frac{L}{R_i}$

其中 R_i 是第 i 个镜子的曲率半径，L 是腔长。稳定条件为：

$0 \leq g_1 g_2 \leq 1$

当 g₁·g₂ 在 0 和 1 之间时，谐振腔是稳定的；等于 0 或 1 时是边缘稳定（临界）；小于 0 或大于 1 时是非稳的。

稳定腔

稳定谐振腔的特点是：光线被反复会聚，永远不会逸出腔外。高斯光束是稳定腔的本征模式——光束在两面镜子之间往返传播，其光斑大小随位置变化，在束腰处最小。

稳定腔的优点是：模式结构清晰（高斯模）、损耗低、容易实现单模输出。绝大多数低功率到中等功率的激光器都使用稳定腔。

常见的稳定腔型包括：

对称共焦腔：两面凹面镜，曲率半径都等于腔长，焦点重合在腔中心。是最”稳定”的稳定腔。
平凹腔：一面平面镜 + 一面凹面镜，结构简单，是许多小型激光器的选择。
双凹腔：两面凹面镜，参数选择灵活。
环形腔：由多面镜子组成的环形光路，可以是稳定的也可以是接近稳定的。

临界腔

临界腔（Critical Resonator）处于稳定腔和非稳腔的边界上——满足稳定条件的边缘状态。典型的临界腔包括：

对称共焦腔：两面凹面镜曲率半径都等于腔长，实际上是稳定度最高的稳定腔（有时单独归为临界）
平行平面腔：两面平面镜完全平行，对对准精度要求极高
共心腔：两面凹面镜的球心重合在腔内同一点

临界腔的特点是模体积大但对准难度大，稍有偏差就会变成非稳腔导致损耗剧增。平行平面腔常见于早期的红宝石激光器，现在实际应用中已较少 [(RP Photonics · Optical Resonators)](https://www.rp-photonics.com/optical_resonators.html)。

非稳腔

非稳腔（Unstable Resonator）中，光线在往返传播过程中会不断向外扩散，最终从腔镜边缘逸出——这恰恰是非稳腔的输出耦合方式！非稳腔的输出是一个中空的环形光束，从反射镜的边缘”漏”出来 [(RP Photonics)](https://www.rp-photonics.com/optical_resonators.html)。

非稳腔听起来好像是”不好”的腔，但实际上有它的独特优势：模体积大——可以充分利用大体积的增益介质，同时输出光束的发散角小（接近衍射极限）。因此高功率、大能量的激光器（如军用激光器、巨型钕玻璃激光器）常常使用非稳腔。

非稳腔的缺点是：模式结构复杂，无法用简单的高斯模描述，需要数值计算；输出光束是环形的，中间有暗区；而且腔内损耗较大，需要高增益介质。

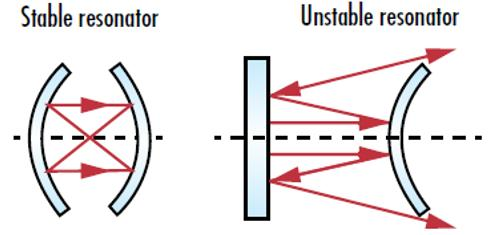

图2：稳定谐振腔（左）与非稳定谐振腔（右）的光路特性对比示意图

四、线性腔 vs 环形腔

线性腔（驻波腔）

线性谐振腔（Linear Resonator / Standing-wave Resonator）由两个端面反射镜组成，光在两个镜子之间来回反射，形成驻波。线性腔是最常见的激光谐振腔结构，因为它结构最简单、调整最方便。

线性腔的一个重要特性是驻波效应：两个方向传播的光叠加形成驻波，在腔轴方向上光强呈周期性分布（波腹和波节）。这会导致空间烧孔效应（Spatial Hole Burning）——在波腹处增益被消耗得更多，波节处增益还留着。空间烧孔会让多个纵模同时振荡（因为不同纵模的驻波图案不同，”看到”的增益分布也不同），不利于单频工作 [(RP Photonics)](https://www.rp-photonics.com/optical_resonators.html)。

环形腔（行波腔）

环形谐振腔（Ring Resonator / Traveling-wave Resonator）中，光沿一个闭合的环形路径传播，没有驻波（只有单向的行波）。环形腔通常由3个或更多的反射镜组成。

环形腔的优点是：

没有空间烧孔效应（因为光单向传播，增益被均匀消耗），更容易实现单频工作
可以实现单向运转，消除了反向传播光的相互作用
适合某些特殊应用（如环形染料激光器、某些锁模激光器）

缺点是：结构更复杂，需要更多镜子和调整自由度；而且需要光隔离器或单向器来保证单向运转（否则两个方向都会有激光）。

五、关键参数：Q值、精细度、自由光谱范围

参数	含义	公式/说明
自由光谱范围（FSR）	相邻纵模的频率间隔	Δν = c/(2nL)
Q 值（品质因数）	谐振腔储能与每周损耗的比值	Q = 2πν·(储能/损耗功率) = ν/δν （其中 δν 为谐振腔线宽，即腔的光谱半高全宽）
精细度（Finesse, F）	FSR 与线宽的比值，衡量选频能力	F = FSR / 线宽
光子寿命	光在腔内衰减到 1/e 的时间	τ_ph = Q / (2πν)
模式体积	腔内模式占据的空间体积	影响增益、非线性效应等

Q 值和精细度都是衡量谐振腔”好坏”的指标——值越高，说明损耗越低、选频能力越强、共振峰越尖锐。高精细度的谐振腔（如 F-P 标准具）可以用作极窄带的光学滤波器；超高 Q 值的谐振腔（如微球腔、微环腔）可以用于极低阈值的激光器和超灵敏传感。

六、典型应用场景

1. 激光器的心脏

没有谐振腔就没有激光器。谐振腔决定了激光的输出特性：输出功率、光束质量（横模）、光谱特性（纵模）、脉冲特性（调Q/锁模）。激光谐振腔的设计是激光器设计的核心工作之一。

3. 精密测量与传感

高 Q 值光学谐振腔是精密测量的利器。LIGO（引力波探测器）就是用 4 公里长的巨型 Fabry-Pérot 干涉仪来测量比质子直径还小的距离变化。光纤环形腔、微球腔、微盘腔等用于高灵敏度的温度、压力、生物分子传感。

4. 非线性光学增强

增强腔可以把激光功率提升几十到几百倍——入射光在腔内来回反射，功率不断叠加。这对于倍频、光参量振荡等高次非线性过程非常有用，可以用较低的输入功率实现高效的频率转换。

5. 光学滤波与波分复用

F-P 标准具（本质就是一个短谐振腔）是最常用的窄带光学滤波器。在光通信的波分复用（WDM）系统中，谐振腔型滤波器用于选择特定波长的信道。

七、常见误区：4个你可能搞错的认知

误区一：非稳腔就是不稳定、容易坏的腔

纠正：“非稳腔”（Unstable Resonator）里的”非稳”不是指机械或结构不稳定，而是指几何光学意义上的不稳定——近轴光线在往返传播中会越来越偏离光轴，最终逸出腔外。非稳腔反而是高功率激光器的重要腔型，它的输出耦合机制（从镜边缘逸出）独特且有用，设计得当的非稳腔性能很好 [(RP Photonics)](https://www.rp-photonics.com/optical_resonators.html)。

误区二：谐振腔越稳定越好，越靠近共焦点越好

纠正：稳定是一个范围（g₁g₂ 介于 0 和 1 之间），不是越稳定越好。稳定区中心（共焦）的模体积最小、热不灵敏度也不是最佳；实际设计中常常选择远离边缘稳定点、但又不是正共焦的位置，以兼顾模体积、调腔灵敏度、热稳定性等因素。而且有些应用（如大模体积激光器）反而故意工作在稳定区边缘 [(RP Photonics)](https://www.rp-photonics.com/optical_resonators.html)。

误区三：谐振腔模式都是完美的高斯光束

纠正：只有稳定的球面镜谐振腔，而且在腔内含均匀介质的情况下，模式才是厄米-高斯（或拉盖尔-高斯）分布。如果腔内有增益导引、热透镜、非线性效应、像差等，模式就会偏离高斯分布。非稳腔的模式更是完全不同——它们不是高斯模，需要用数值方法计算 [(RP Photonics)](https://www.rp-photonics.com/optical_resonators.html)。

误区四：Q值越高的谐振腔越好

纠正：Q 值高意味着损耗低、选频能力强，但同时也意味着光子寿命长、响应速度慢。不同的应用有不同的需求：窄线宽激光器需要高 Q 腔；而调 Q 激光器反而需要可控地改变 Q 值；超快激光器的谐振腔 Q 值太高反而不利于脉冲形成。而且 Q 值也不是唯一指标——模式体积、稳定性、可调谐范围等同样重要 [(RP Photonics)](https://www.rp-photonics.com/optical_resonators.html)。

误区X：摆两块反射镜就是激光谐振腔了

纠正：远远不够。要构成能产生激光的谐振腔，必须同时满足三个条件：

几何稳定条件：不是任意两个镜子面对面放着就是稳定腔——必须满足 g₁·g₂ 参量条件（g = 1 – L/R），否则光会不断逸出
增益大于损耗：腔内的增益必须能补偿所有损耗（输出耦合、散射、吸收、衍射等），即达到”阈值条件”，否则光越往返越弱，无法振荡
频率共振条件：腔长必须等于半波长的整数倍，只有满足共振条件的频率才能在腔内稳定存在

所以激光谐振腔是一个精密的光学系统，不是随便摆两面镜子就行 [(RP Photonics · Optical Resonators)](https://www.rp-photonics.com/optical_resonators.html)。
