有一种神奇的晶体，它硬度仅次于钻石，却能从深紫外一路透明到中红外；它既能做手机表镜扛得住日常磨损，又能做导弹窗口扛得住高速气动加热。它就是蓝宝石晶体——三氧化二铝（Al₂O₃）的单晶形式。
说到”蓝宝石”，很多人第一反应是蓝色的宝石。但在光学和工业领域，我们用的蓝宝石却是无色透明的——纯净的 Al₂O₃ 单晶本来就是无色的，蓝色反而是因为有杂质。今天这篇文章，我们系统聊聊蓝宝石晶体：它的结构、特性、生长方法、c面/a面/m面到底是什么意思，以及在激光和光学领域的应用。
参考来源
推荐阅读
本文目录
- 一、核心概念：什么是蓝宝石晶体？
- 二、工作原理：晶体结构与光学特性
- 三、关键参数：蓝宝石的核心性能指标
- 四、分类类型：生长方法、晶面取向与应用分类
- 五、应用场景：蓝宝石都用在哪里？
- 六、常见误区：关于蓝宝石的6个认知误区
一、核心概念：什么是蓝宝石晶体？
蓝宝石晶体（Sapphire）是一种单晶形式的氧化铝（Al₂O₃），是自然界中硬度仅次于钻石的矿物。它的化学成分为三氧化二铝，属于三方晶系，具有六方对称性的原子结构。
很多人一听到”蓝宝石”就想到蓝色的宝石，其实蓝宝石不一定是蓝色的。纯净的 Al₂O₃ 单晶是无色透明的，我们平时看到的蓝色蓝宝石，是因为晶体中掺入了少量的钛（Ti⁴⁺）和铁（Fe²⁺）杂质。而在光学和工业应用中，我们用的通常是无色透明的高纯蓝宝石单晶。
简单说：宝石级蓝宝石因为有杂质才漂亮，工业级蓝宝石因为没杂质才好用。
蓝宝石在光学领域的地位非常特殊，因为它同时具备了很多”矛盾”的优点：
- 既硬（莫氏硬度9，仅次于钻石），又透明（从深紫外到中红外）
- 既有极高的熔点（2050℃），又有良好的导热性
- 既是光学窗口的优质材料，又是半导体衬底的关键材料
二、工作原理：晶体结构与光学特性
1. 晶体结构：三方晶系的Al₂O₃

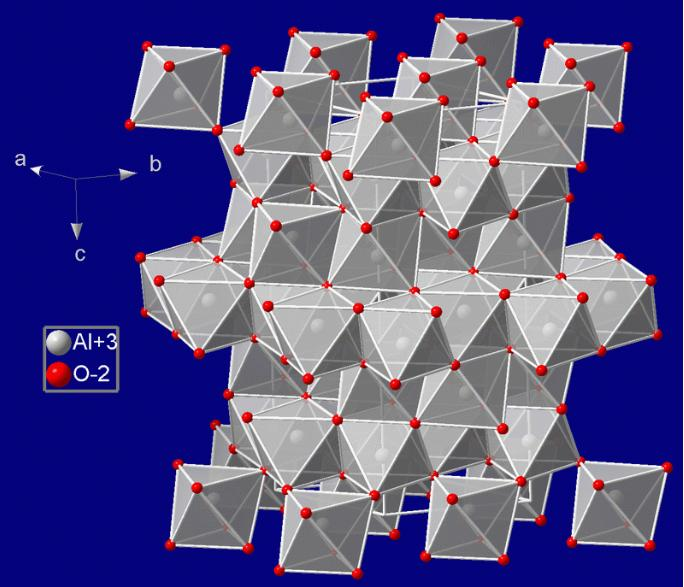

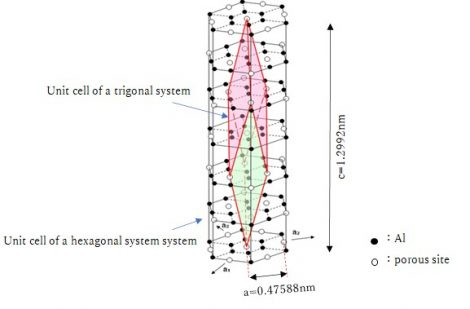

蓝宝石的化学成分是 Al₂O₃（刚玉结构），属于三方晶系（Trigonal Crystal System）。每个晶胞中，氧原子以六方密堆积的方式排列，铝原子填充在八面体空隙中。
由于蓝宝石是各向异性晶体（不是各向同性的玻璃），它的物理性质会随晶体方向而变化。这就引出了蓝宝石光学中一个非常重要的概念——晶面取向。
常见的蓝宝石晶面取向有三种：
| 取向 | 晶面指数 | 特点 | 主要应用 |
|---|---|---|---|
| c面 | (0001) | 垂直于光轴，沿c轴入射无双折射 | LED衬底、光学窗口（最常用） |
| a面 | (112̄0) | 平行于c轴，有双折射 | 特殊光学、GaN光电器件 |
| m面 | (101̄0) | 平行于c轴，非极性面 | 非极性GaN生长、偏振光学 |
为什么要分这么多面？因为蓝宝石是各向异性晶体，折射率、热膨胀系数、生长速度等都跟方向有关。不同应用场景需要选择不同的晶面取向，才能获得最佳性能。
2. 光学特性：宽透过范围与高硬度
蓝宝石的光学透过范围非常宽：从约150nm的深紫外一直延伸到约5.5μm的中红外，而且在大部分区间内透过率都很高（约85%以上，考虑两面菲涅尔反射后）。
蓝宝石的折射率（寻常光 no）约为 1.768，非寻常光 ne 约为 1.760。双折射率约为 0.008，属于正单轴晶体。对于c面蓝宝石窗口，当光线垂直入射（沿c轴方向）时，不发生双折射，因此c面窗口是最常用的。
3. 机械与热学特性
- 莫氏硬度：9（仅次于钻石的10，是石英玻璃的约2倍）
- 熔点：2050℃（能在高温环境下工作）
- 热导率：约 40 W/(m·K)（c轴方向，室温下），比大多数玻璃材料好得多
- 热膨胀系数：c轴方向约 7.7×10⁻⁶/℃，a轴方向约 7.3×10⁻⁶/℃
高硬度意味着蓝宝石非常耐磨损、耐划伤，这也是为什么很多需要在恶劣环境下工作的光学窗口（比如军事吊舱窗口、导弹窗口）要用蓝宝石做。
三、关键参数：蓝宝石的核心性能指标

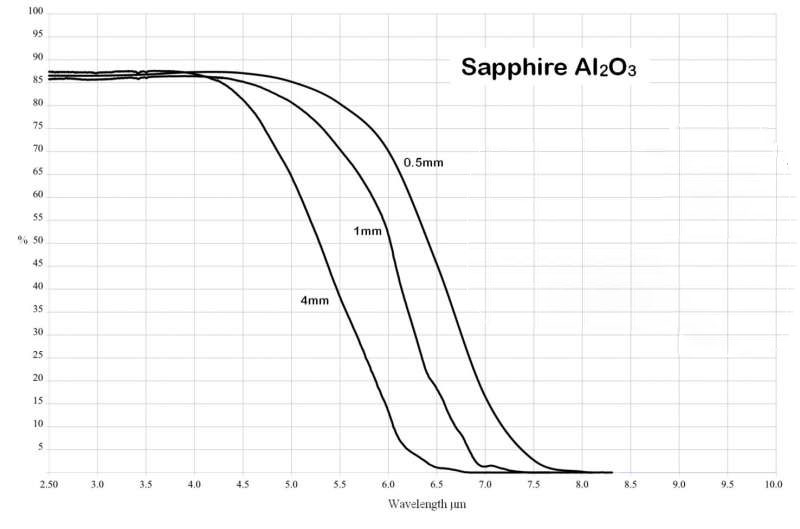

| 参数 | 数值/范围 | 说明 |
|---|---|---|
| 化学成分 | Al₂O₃ | 三氧化二铝单晶 |
| 晶系 | 三方晶系 | 正单轴晶体 |
| 熔点 | 2050℃ | |
| 莫氏硬度 | 9 | 仅次于金刚石 |
| 密度 | 3.98 g/cm³ | |
| 折射率 no (589nm) | 1.768 | 寻常光折射率 |
| 折射率 ne (589nm) | 1.760 | 非寻常光折射率 |
| 透过范围 | 150nm ～ 5.5μm | 从深紫外到中红外 |
| 热导率 (25℃, c轴) | 约 40 W/(m·K) | 显著高于玻璃 |
| 热膨胀系数 (c轴) | 7.7×10⁻⁶/℃ |
透过范围宽：蓝宝石是少数能同时覆盖深紫外到中红外的光学材料之一。对于需要跨波段工作的光学系统，蓝宝石是非常有价值的窗口材料。
高硬度与高损伤阈值：蓝宝石的莫氏硬度高达9，非常耐划伤和磨损。同时它的激光损伤阈值也很高，适合用在高功率激光系统中，尤其是超快激光——因为蓝宝石的非线性效应小、热导率高，能更好地散热。
四、分类类型：生长方法、晶面取向与应用分类
1. 按生长方法分类
泡生法（Kyropoulos Method, KY法）：将籽晶浸入熔体表面，缓慢向上提拉并旋转，同时逐步降温让晶体生长。可以生长大尺寸、高质量的蓝宝石晶体，缺陷少、均匀性好。是目前LED衬底用蓝宝石的主流生长方法，国内大量企业采用。
热交换法（Heat Exchanger Method, HEM法）：通过热交换器控制温度梯度，在坩埚内从底部开始结晶。可以生长很大尺寸（>200kg）的晶体，适合批量生产。多用于大尺寸蓝宝石窗口、国防军事应用。
提拉法（Czochralski Method, CZ法）：将籽晶从熔体中缓慢向上提拉，边拉边旋转。生长速度快，但晶体尺寸和质量相对有限。多用于小尺寸光学级蓝宝石。
2. 按应用领域分类
- LED衬底用蓝宝石：2英寸、4英寸、6英寸、8英寸晶片，表面经过精密抛光，用于生长GaN外延层

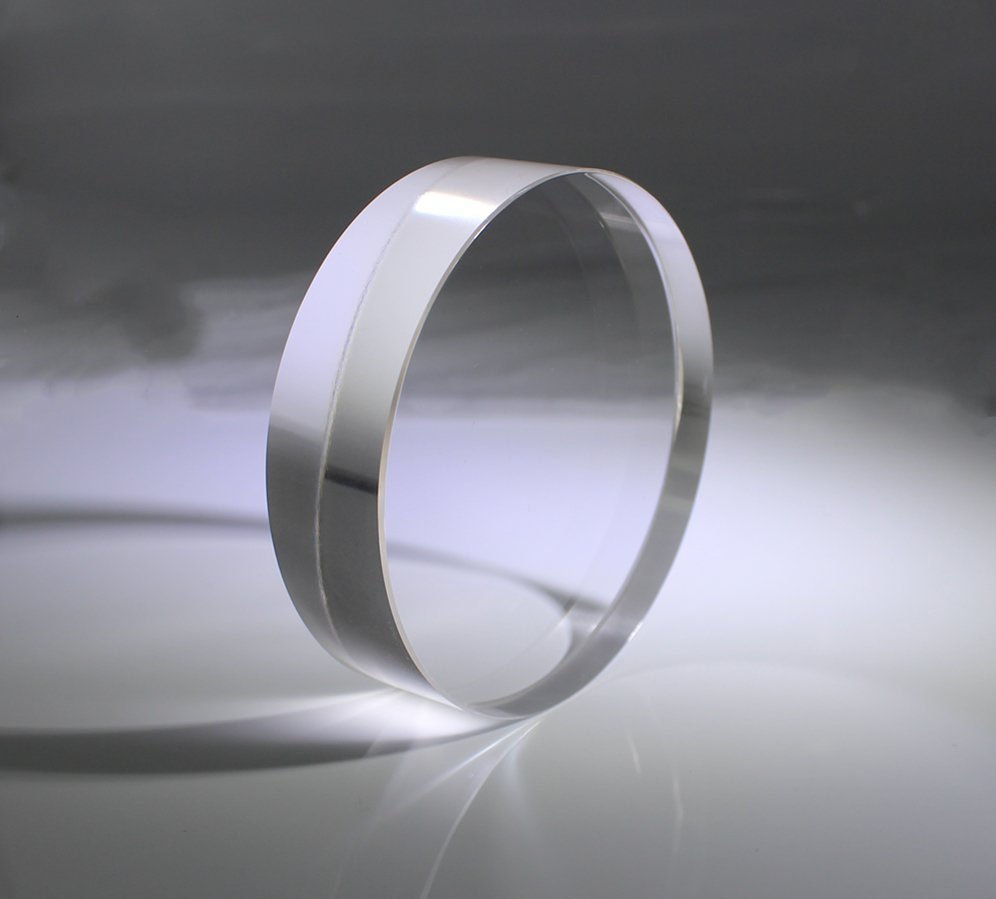

- 光学级蓝宝石：各种尺寸的窗口片、透镜、棱镜，用于激光、红外、紫外光学
- 半导体级蓝宝石：SOI衬底、GaN功率器件衬底
- 消费电子用蓝宝石：手机摄像头保护玻璃、智能手表表镜
- 国防军事用蓝宝石：红外窗口、导弹整流罩、装甲视窗
五、应用场景：蓝宝石都用在哪里？
1. LED衬底（最大的应用市场）
蓝宝石是目前氮化镓（GaN）基LED的主流衬底材料，全球90%以上的LED芯片都是在蓝宝石衬底上生长的。虽然GaN和蓝宝石的晶格失配不小（约16%），但通过缓冲层技术可以很好地解决。蓝宝石衬底的优势是技术成熟、成本适中、透光性好。
2. 激光窗口与超快激光光学
蓝宝石因其高硬度、高激光损伤阈值、宽透过范围，成为很多激光器的窗口材料选择。特别是在超快（飞秒）激光领域，蓝宝石的热导率高、非线性效应相对可控，适合作为高功率超快激光的输出窗口和增益介质的保护窗口。
3. 红外光学与中红外窗口
蓝宝石在中红外波段（3-5μm）仍然有良好的透过率，而且硬度高、机械强度好，适合用作红外探测系统的窗口。军用红外吊舱、导弹制导窗口很多都用蓝宝石做——既要有良好的红外透过性能，又要能承受高速飞行带来的气动加热和磨损。
4. 深紫外光学
蓝宝石在深紫外波段（低至~150nm）仍然保持透明，比大多数光学玻璃和石英材料都好。因此在深紫外光学仪器、准分子激光系统中，蓝宝石是重要的窗口材料。
5. 消费电子
从手机的摄像头保护玻璃，到智能手表的表镜，蓝宝石在消费电子领域的应用越来越多。虽然全手机屏幕用蓝宝石还面临成本和工艺的挑战，但在小面积、高价值的应用场景中，蓝宝石的高硬度和耐划伤性是无与伦比的优势。
六、常见误区：关于蓝宝石的6个认知误区
误区1：蓝宝石都是蓝色的
这是最常见的误解。”蓝宝石”这个名字来源于宝石学，但在工业和光学领域，我们说的蓝宝石晶体通常是指无色透明的高纯Al₂O₃单晶。只有掺入了钛和铁等杂质时，蓝宝石才会呈现蓝色。实际上，红色的叫红宝石（掺铬），蓝色的叫蓝宝石（掺钛铁），其他颜色的也都叫彩色蓝宝石。
误区2：蓝宝石是玻璃，跟石英玻璃差不多
完全不是一回事。蓝宝石是晶体（原子排列有周期性有序结构），石英玻璃是非晶态（原子排列长程无序）。晶体有双折射、有明确的熔点、各向异性；玻璃是各向同性的、没有明确的熔点。在硬度、热导率、透过范围等方面，蓝宝石的性能显著优于石英玻璃，但加工难度也大得多，价格也贵很多。
误区3：蓝宝石窗口随便哪个方向都一样
不对。蓝宝石是各向异性的单轴晶体，物理性质跟晶向有关。最常用的是c面蓝宝石窗口——当光垂直入射（沿c轴）时不发生双折射。如果用a面或m面做窗口，垂直入射时也会有双折射，把一束光分成两束，这在大多数应用中是要避免的。
误区4：蓝宝石硬度高，所以不会坏
蓝宝石硬度确实很高（莫氏9），耐划伤性能极好。但硬度高不等于不会坏——蓝宝石比较脆，受到冲击时容易碎裂（想想蓝宝石手表玻璃，不怕划但怕摔）。另外，如果温度变化太快（热冲击），由于热膨胀系数不算特别低，也可能产生热应力导致开裂。
误区5：蓝宝石在所有红外波段都透明
蓝宝石的红外截止波长约在5.5μm左右，在3-5μm的中红外波段确实有很好的透过率。但到了8-14μm的远红外波段，蓝宝石就不透明了——远红外需要用ZnSe、Ge、Si等材料。所以不是所有红外应用都能用蓝宝石，要看具体的工作波段。
误区6：LED衬底用的蓝宝石和光学窗口用的是一样的
虽然都是蓝宝石晶体，但两者在晶向、纯度、缺陷要求、表面加工要求上都有区别。LED衬底要求极低的位错密度和极高的表面平整度（因为要在上面生长半导体外延层），而光学窗口更关注的是光学均匀性、透过率、面形精度等。
参考来源
- RP Photonics Encyclopedia – Sapphire
- Crytur Sapphire Datasheet 技术手册
- 《蓝宝石晶体生长与应用》
- 《晶体光学》教材
- 《红外光学材料手册》
