光学窗口是什么？激光系统的透明大门
你可能觉得”窗口”就是一块透明玻璃，没什么技术含量。但在激光系统中，光学窗口虽然是最简单的光学元件之一，却直接关系到系统的密封性、光束质量和功率承载能力——选不好甚至会成为整个系统的薄弱环节。这篇文章从原理到选型，系统带你搞懂光学窗口，但平行平板会改变光程吗？楔角和面型精度怎么衡量？未镀膜窗口的反射有什么危害？怎么选窗口材料？本文从光程差到面型精度，从菲涅尔反射到材料选型，系统带你深入理解光学窗口。读完你也能给别人讲明白。
本文目录
- 一、什么是光学窗口？核心概念搞清楚
- 二、工作原理：光学窗口是怎么实现的
- 三、关键参数：看懂光学窗口的性能指标
- 四、主要类型：光学窗口有哪些种类
- 五、应用场景：光学窗口都用在什么地方
- 六、常见误区：这些坑别踩
参考来源
一、核心概念：什么是光学窗口？
说起光学窗口，很多人的第一反应可能是”听起来好专业”。但如果你对激光有所了解，就会知道光学窗口是激光领域里一个非常核心、非常基础的概念。 光学窗口是一块两面平行的透明光学平板，主要作用是隔离两个不同的环境空间，同时允许光线通过。它就像光学系统的”玻璃窗”——把内部精密光学元件与外部环境隔开，保护它们不受灰尘、水汽、腐蚀性气体或温度变化的影响，同时尽量不改变穿过它的光的特性。窗口是典型的被动光学元件——它不参与光的产生或放大，仅提供隔离和透光功能。
跟普通的光学元件或者普通光源比起来，光学窗口最大的不同在于它的”目的性”很强——它不是被动地让光通过，而是主动地参与光的产生、放大或者调制过程。这种主动性，正是激光器能实现普通光做不到的事情的根本原因。
二、工作原理：光学窗口是怎么实现的？
理解光学窗口的工作原理，其实可以拆解成几个关键步骤或关键机制。很多人觉得激光原理很玄，但只要你跟着这个思路走，其实一点都不难懂。我们一步步来看：
光学窗口的核心设计目标是：在提供物理隔离的同时，对通过的光产生尽可能小的影响。由于两个表面平行，光穿过窗口后传播方向不会改变（但有微小横向位移），这是窗口区别于棱镜和透镜的关键特征。然而窗口并非”完全透明”——两个表面会产生反射损耗，材料本身也有吸收和散射。为减少反射损失，高质量窗口通常镀增透膜（AR coating），将每个表面的反射率从约4%降到0.5%甚至0.1%以下。
三、关键参数：看懂光学窗口的性能指标
了解光学窗口，光知道概念和原理还不够，还得看懂它的关键参数。很多人选光学窗口的时候，看着一堆参数不知道从哪看起。其实不用怕，下面这张表帮你把核心参数都梳理清楚了：
| 参数名称 | 含义 | 选型意义 |
|---|---|---|
| 透光率 | 特定波长下的透射比例 | 直接影响激光器的性能表现和适用场景选择 |
| 面型精度（平整度） | 表面偏离理想平面的程度 | 直接影响激光器的性能表现和适用场景选择 |
| 平行度 | 两个表面的平行程度，偏差过大导致出射光偏移 | 两面不平行会导致光束偏折和产生楔形棱镜效应，影响光路准直 |
| 基底材料 | 决定工作波长范围、化学稳定性和机械强度 | 直接影响激光器的性能表现和适用场景选择 |
| 镀膜类型 | 增透膜、高反膜等，按需选择 | 直接影响激光器的性能表现和适用场景选择 |
| 损伤阈值 | 能承受的最大激光功率密度 | 直接影响激光器的性能表现和适用场景选择 |
五、窗口类型补充：光学窗口有哪些种类？
按基底材料分：光学玻璃窗口（K9、熔石英等，可见光近红外最常用）、红外窗口（锗、硅、硒化锌、氟化钙等）、紫外窗口（熔融石英、氟化镁等）、蓝宝石窗口（高硬度、耐腐蚀、宽透过）。
按功能分：普通增透窗口、宽带增透窗口、激光保护窗口、真空窗口、中性密度窗口。
六、应用场景：光学窗口都用在什么地方？
光学窗口的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开光学窗口。简单分几个领域来看：
- 激光保护窗口：安装在激光加工头末端，保护内部聚焦镜不受飞溅污染
- 真空/密封腔体观察窗：在真空系统、气体密封腔中提供光学通路
- 光谱仪/探测器窗口：作为样品池或探测器的保护窗口
- 红外测温/热成像窗口：允许红外热辐射透过，保护内部设备
- 高压/恶劣环境窗口：深海探测、化工设备等环境中的光学观察
四、核心参数与选型深化
4.1 平行平板的光程差与位移
光学窗口本质上是一块平行平板。当光斜入射穿过平行平板时，出射光会发生平行位移——传播方向不变，但位置偏移了一段距离。位移量取决于入射角、折射率和窗口厚度。
另外，光在窗口中走过的光程是 n·d（n 为折射率，d 为厚度），比在空气中走同样几何距离的光程（d）长了 (n-1)·d。这意味着加入窗口后，等效于增加了 (n-1)·d 的光程——在谐振腔等对光程敏感的系统中，需要考虑这个影响。
4.2 楔角与面型精度
- 楔角（Wedge Angle）：窗口两个表面的不平行度。楔角过大会使出射光方向发生偏折（相当于一个小角度的棱镜）。高质量窗口的楔角通常控制在几个弧分（arcmin）甚至弧秒（arcsec）以内。
- 面型精度（Surface Flatness）：窗口表面与理想平面的偏差。常用”光圈”或 λ/10、λ/4 等表示，指的是在参考波长（通常 633nm 氦氖激光）下，表面平整度的峰谷值为多少个波长。例如 λ/10 表示表面平整度优于 1/10 波长（约 63nm）。
面型精度直接影响透射波前的质量——波前经过窗口后会带上窗口的面型误差。对光束质量要求高的场合（如干涉测量、高功率激光聚焦），需要选择面型精度高的窗口。
4.3 未镀膜窗口的菲涅尔反射
未镀膜的光学窗口，每个表面都会产生菲涅尔反射。正入射时，玻璃（n≈1.5）到空气界面的反射率约为 4%，两个表面加起来就是约 8% 的反射损耗——这意味着透射率只有约 92%。
更重要的是，这些反射光可能返回激光器谐振腔，造成有害的光反馈——引起模式不稳定、频率跳动、甚至损坏激光器。因此在激光系统中，窗口必须镀增透膜（AR 涂层），将单面反射率降到 0.1% 甚至 0.01% 以下。
💡 工程提示：对于高功率激光器，即使 0.1% 的反射反馈也可能造成问题。此时可以：①使用更高质量的增透膜；②将窗口倾斜几度（如 5°~10°），使反射光偏离原光路，不会返回谐振腔；③使用楔形窗口，让两个表面的反射光方向不同，进一步减少反馈。

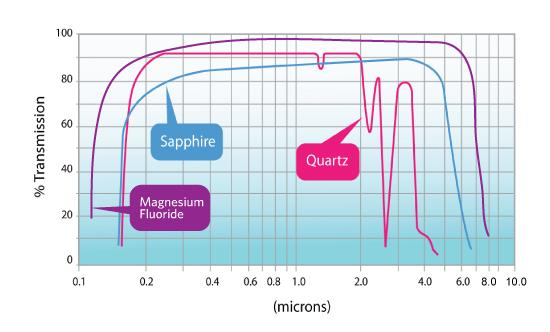

4.4 材料选择
窗口材料的选择取决于工作波长、功率水平、环境条件和成本：
| 材料 | 透射波段 | 折射率@可见光 | 热膨胀系数 | 典型应用 |
|---|---|---|---|---|
| K9 / BK7 玻璃 | 350nm ~ 2.2μm | ~1.52 | 7.1×10⁻⁶/℃ | 可见光/近红外、低功率、低成本 |

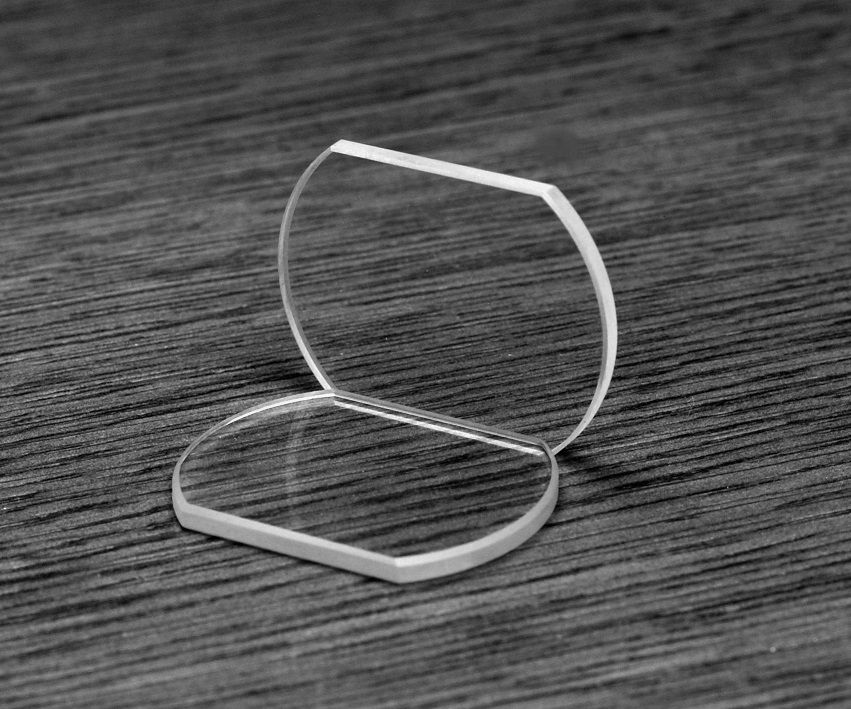

| 熔融石英 | 180nm ~ 2.5μm | ~1.46 | 0.55×10⁻⁶/℃ | 紫外/深紫外、高功率、高稳定 |
| 蓝宝石 | 150nm ~ 5.5μm | ~1.76 | ~7.5×10⁻⁶/℃ | 高压/高温环境、红外、高硬度 |
| CaF₂ | 130nm ~ 9μm | ~1.43 | 18.9×10⁻⁶/℃ | 深紫外、红外光谱、低色散 |
| ZnSe | 0.5μm ~ 22μm | ~2.4 | 7.1×10⁻⁶/℃ | CO₂激光、红外热成像 |
| 锗（Ge） | 1.8μm ~ 23μm | ~4.0 | 6.1×10⁻⁶/℃ | 红外成像、CO₂激光（不透明于可见光） |
4.5 污染与维护
窗口是激光系统中最容易被污染的元件之一——因为它直接暴露在外界环境中。灰尘、油污、飞溅物等污染物会：
- 降低透射率，增加吸收
- 引起散射，降低光束质量
- 在高功率下吸收激光能量，导致局部过热，甚至炸裂
因此，窗口是消耗品——在激光切割、焊接等工业应用中，保护窗口需要定期更换（通常几小时到几百小时，取决于环境）。选用时要考虑更换成本和便利性，而不只是初始采购成本。
七、常见误区
关于光学窗口，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1
窗口不影响光束质量。实际上窗口的平整度、材料均匀性和镀膜质量都会影响波前质量。
误区2
窗口越厚越结实越好。窗口越厚，吸收越大、热透镜效应越明显、光束偏移也越大。
误区3
两面平行的平板就叫窗口。窗口特指用于环境隔离的平行平板，而标准具、补偿片等功能不同。
误区4：光学窗口不会改变光束质量
不对。窗口的厚度、面型精度、材料均匀性和热畸变都会影响光束质量。面型误差会直接传递给透射波前；高功率下窗口的热透镜效应会引起额外的聚焦或像差。高精度应用中，窗口的面型精度和热特性必须纳入考虑。
误区5：材料透光就能直接做窗口
远远不够。除了透光，窗口还需要考虑：表面反射（必须镀膜抑制，否则反射光会反馈干扰激光器）、面型精度（影响波前）、机械强度、热稳定性、环境适应性等。未镀膜的裸玻璃片根本不能作为激光窗口使用。
误区6：窗口是一次性投入
不是。在工业激光加工（切割、焊接）中，保护窗口是标准消耗品——几小时到几百小时就需要更换，取决于环境清洁度和功率水平。选型时不仅看采购价，更要算更换频率和总拥有成本。
当然，关于光学窗口的误区远不止这些。激光技术发展很快，新的材料、新的工艺不断涌现，以前的一些”常识”可能已经过时了。如果你还有其他疑问，欢迎在评论区留言，我们会一一解答。
