你有没有好奇过，为什么一副好的相机镜头动辄几千上万元？答案很大程度上就在光学玻璃里。那些看起来普普通通的透明镜片，其实是用配方精密、工艺复杂的特种玻璃做出来的。从手机镜头到激光切割机，从天文望远镜到你戴的眼镜，几乎所有跟”光”打交道的设备，都离不开光学玻璃。
今天这篇文章，我们就来系统聊一聊光学玻璃和窗口材料——它们到底是什么、怎么分类、关键参数怎么看、在激光和光学系统里都有哪些应用，以及大家最容易踩的几个认知误区。
参考来源
推荐阅读
本文目录
- 一、核心概念：什么是光学玻璃和窗口材料？
- 二、工作原理：光在玻璃里是怎么走的？
- 三、关键参数：选购光学玻璃要看哪些指标？
- 四、分类类型：冕牌玻璃、火石玻璃和窗口材料大全
- 五、应用场景：光学玻璃都用在哪里？
- 六、常见误区：关于光学玻璃的6个认知误区
一、核心概念：什么是光学玻璃和窗口材料？
光学玻璃（Optical Glass）是一类经过特殊配方和精密制造的玻璃材料，具有高度均匀的光学性质，能够高精度地透射、折射、反射光线，是制造各类光学元件的基础材料。
跟建筑玻璃或日用玻璃相比，光学玻璃有四个核心要求：
- 光学均匀性：同一块玻璃内部各点的折射率差异极小（通常小于 10⁻⁵ 量级），否则会导致波前畸变，影响成像质量
- 精确的折射率：每一批次玻璃的折射率都必须严格控制在设计值的极小容差范围内
- 高透明度：在使用波长范围内具有极低的吸收和散射损耗
- 良好的化学稳定性和热稳定性：能在各种环境下长期使用而不发生性能劣化
窗口材料（Optical Window Materials）是光学玻璃的一个重要应用方向——通常是一块平行平板，用作光学系统与外界环境之间的”透明屏障”，既允许光线透过，又保护内部精密光学元件不受灰尘、水汽、温度变化等影响。
打个比方：如果光学系统是一只眼睛，窗口片就是”眼皮后面的隐形眼镜”——它看起来只是一块透明平板，却默默守护着里面娇贵的光学元件。
二、工作原理：光在玻璃里是怎么走的？
1. 玻璃的结构：非晶态固体
玻璃的本质是一种非晶态（无定形）固体。它不像晶体那样原子排列具有长程有序的周期性结构，而是短程有序、长程无序——每个原子周围几个邻居的排布是有规律的，但放大到宏观尺度就没有规律了。
正是这种非晶态结构赋予了玻璃一个关键特性：各向同性——无论从哪个方向测量，折射率都是一样的，不会出现双折射现象（除非玻璃内部有残余应力）。
2. 折射率与色散
当光线从空气进入玻璃时，由于光速变慢，光线会向法线方向偏折，这就是折射现象。折射率 n 定义为真空中光速与介质中光速之比。普通玻璃的折射率大约在 1.45～1.95 之间。

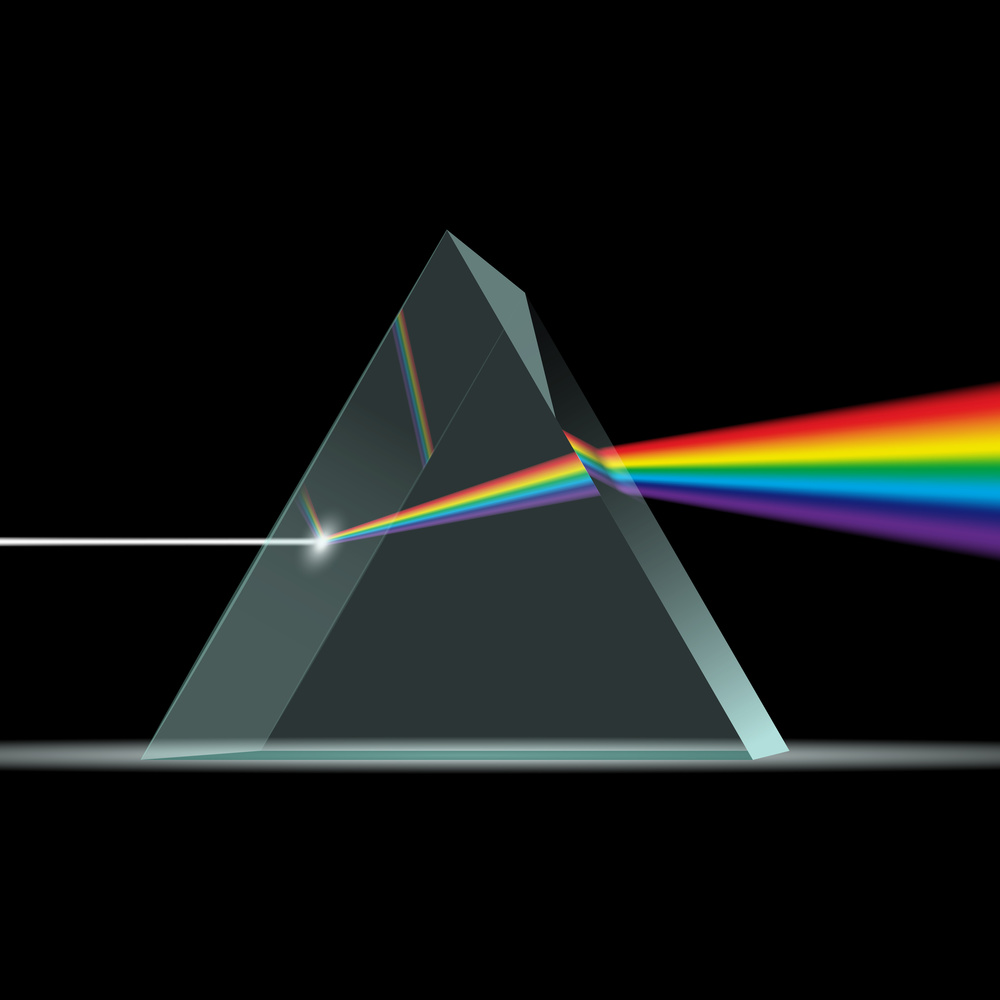

折射率不是一个常数——不同波长（颜色）的光在同一种玻璃中的折射率不同，这就是色散（Dispersion）。色散是棱镜能把白光分解成彩虹的原因，也是透镜产生色差的根源。
衡量色散大小的核心参数是阿贝数（Abbe Number, Vd）：
Vd = (nd – 1) / (nF – nC)
- 阿贝数越大，色散越小（冕牌玻璃通常 Vd > 50）
- 阿贝数越小，色散越大（火石玻璃通常 Vd < 50）
消色差透镜就是用一块高色散玻璃和一块低色散玻璃组合，让不同波长的光聚焦到同一点。
3. 光的吸收与透过范围
玻璃对光的吸收主要来自两个方面：
- 电子跃迁吸收：在紫外波段，光子能量足够激发电子跃迁，导致强烈吸收
- 声子（振动）吸收：在红外波段，光子与晶格振动相互作用，产生吸收
因此每种玻璃都有一个特定的透过波长范围，超出范围的光会被强烈吸收。例如普通冕牌玻璃在紫外波段（<350nm）就不透明了，而熔融石英则可以深紫外都透明。
三、关键参数：选购光学玻璃要看哪些指标？
| 参数名称 | 符号 | 含义 | 典型值范围 |
|---|---|---|---|
| 折射率 | nd | d谱线(587.6nm)下的折射率 | 1.45～1.95 |
| 阿贝数 | Vd | 色散大小的量度，越大色散越小 | 20～85 |
| 透过范围 | – | 透射率较高的波长区间 | 因材料而异 |
| 热膨胀系数 | α | 温度每变化1℃时的相对线膨胀量 | 10⁻⁷～10⁻⁵ /℃ |
| 折射率温度系数 | dn/dT | 折射率随温度的变化率 | 10⁻⁶～10⁻⁵ /℃ |
| 光学均匀性 | Δn | 同一块玻璃内的折射率均匀性 | < 10⁻⁵ |
| 激光损伤阈值 | LIDT | 能承受的最大激光功率/能量密度 | 因材料和波长而异 |
其中几个参数需要特别关注：
- 透过范围：选择窗口材料的第一道关，必须与工作波长相匹配
- 热膨胀系数：在温度变化大的环境中，低热膨胀材料能减少形变和热应力开裂风险
- 激光损伤阈值（LIDT）：高功率激光系统的关键参数，决定了材料能承受多大的激光而不被打坏
四、分类类型：冕牌玻璃、火石玻璃和窗口材料大全
1. 冕牌玻璃（Crown Glass）
特点：折射率较低（nd ≈ 1.5～1.6），阿贝数较高（Vd > 50），色散较小。
最典型的代表就是BK7/K9硼硅酸盐冕牌玻璃——光学界的”标配材料”。它综合性能均衡，价格适中，可见光和近红外透过率好，是透镜、棱镜、窗口片、分束器等常规光学元件的首选基底。
- nd = 1.5168，Vd = 64.17

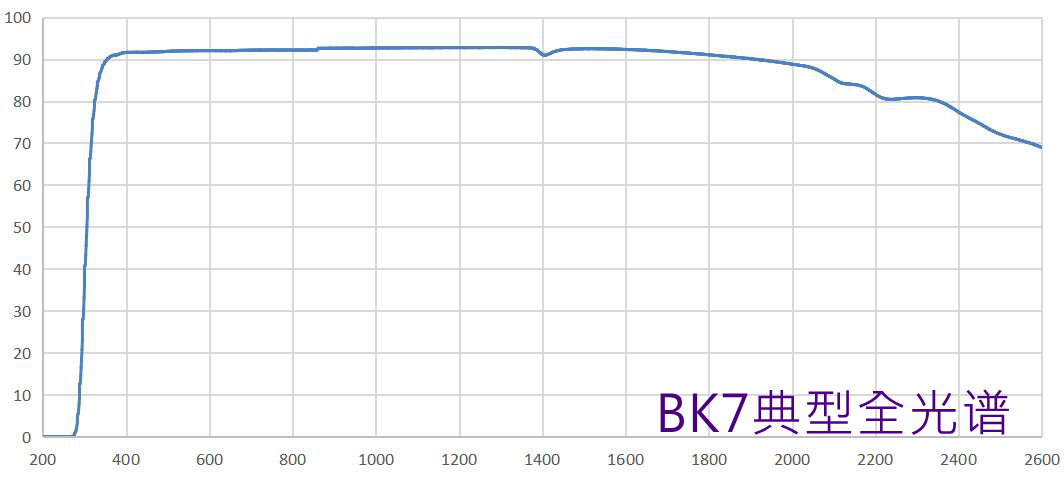

- 透过范围：约 350 nm ～ 2.1 μm
- 应用：几乎所有常规光学元件
2. 火石玻璃（Flint Glass）
特点：折射率较高（nd ≈ 1.6～1.95），阿贝数较低（Vd < 50），色散大。
火石玻璃常和冕牌玻璃配对使用，做成消色差透镜。在高级镜头中，还会用到镧火石玻璃（LaF）等特种火石玻璃，它们具有高折射率和中等色散，是设计高性能镜头的关键材料。
3. 不同波段的窗口材料选择
| 波段 | 常用窗口材料 | 特点 |
|---|---|---|
| 紫外（200-400nm） | 熔融石英、CaF₂、MgF₂ | 紫外透过率高 |

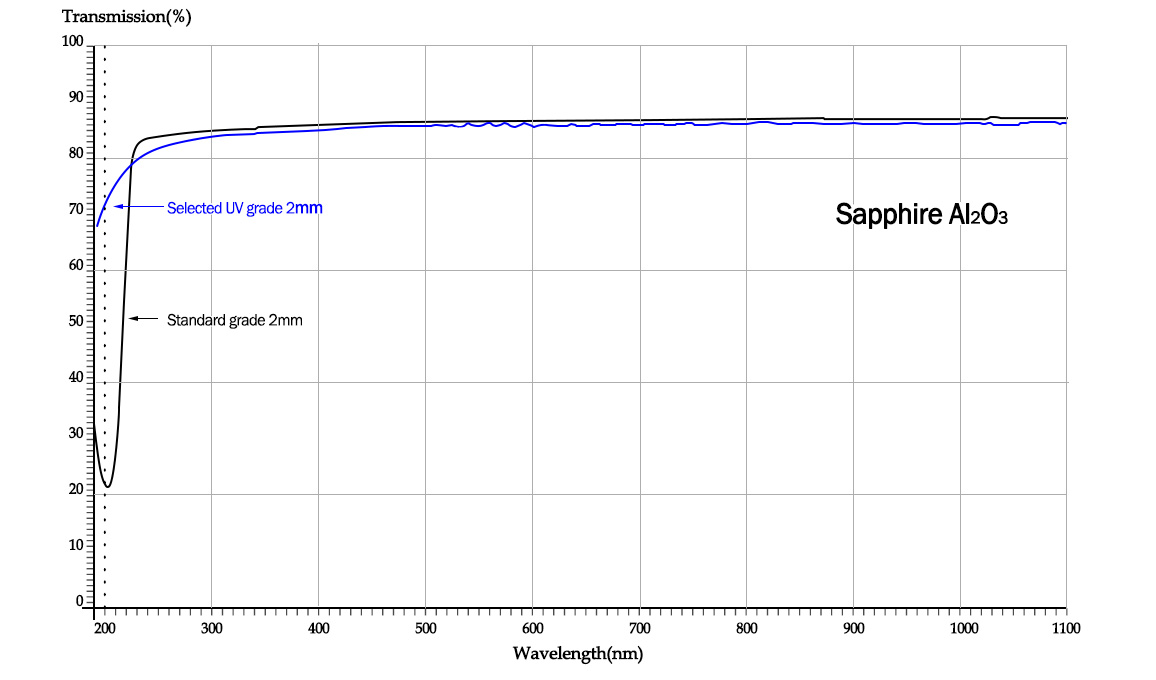

| 可见光（400-700nm） | BK7/K9玻璃、蓝宝石 | 性价比高 |
| 近红外（700-2500nm） | BK7/K9、熔融石英、蓝宝石 | 透过率高 |
| 中红外（3-5μm） | 蓝宝石、CaF₂、BaF₂、ZnS | 中红外透过 |
| 远红外（8-14μm） | ZnSe、Ge、Si | 远红外透过 |
五、应用场景：光学玻璃都用在哪里？
1. 光学透镜与透镜组
光学玻璃最主要的用途就是制造各种透镜。从简单的单片放大镜到复杂的相机镜头（十几片甚至几十片玻璃组合），都是用不同牌号的光学玻璃精心设计和加工而成。消色差镜头通常由一片冕牌玻璃和一片火石玻璃组合而成。
2. 光学棱镜

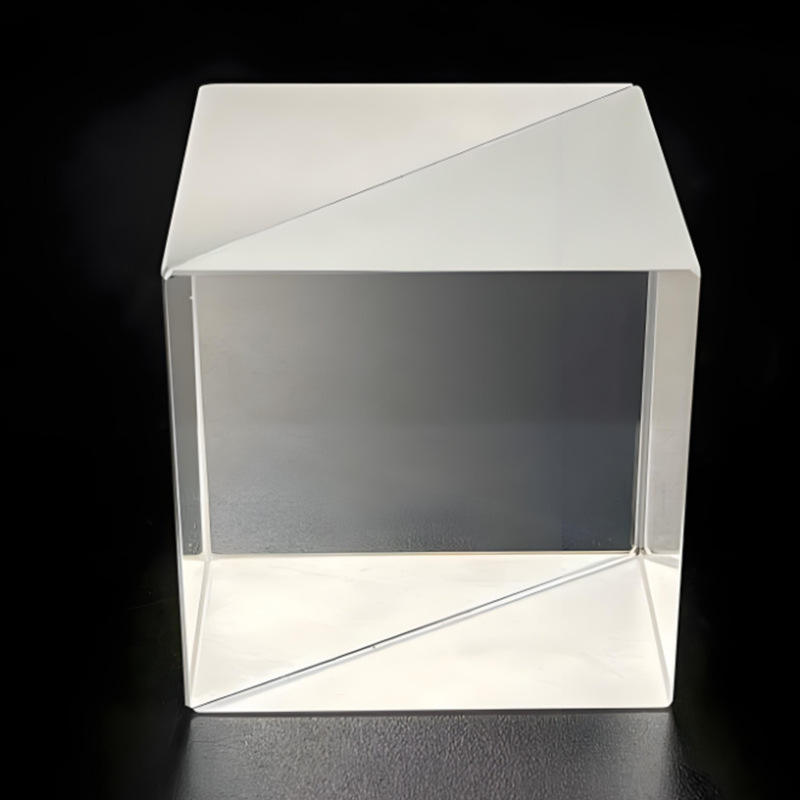

棱镜利用光的折射和全反射原理改变光路方向或分光。常见的棱镜如直角棱镜、五角棱镜、屋脊棱镜、分光棱镜等，都由光学玻璃精密研磨而成。
3. 光学窗口片
窗口片是最简单但应用最广的光学元件之一：激光窗口保护激光器内部谐振腔不受污染；工业设备、真空腔体的观察窗；红外测温仪、光电传感器的前端保护片等。
4. 其他应用
- 分束器：在玻璃基底上镀分束膜，将一束光按比例分成多束
- 滤光片基底：各种带通滤光片、截止滤光片都以光学玻璃为基底
- 光掩模基板：半导体光刻用的高精度石英基板
- 天文望远镜主镜坯：大口径天文光学用的高均匀性玻璃
六、常见误区：关于光学玻璃的6个认知误区
误区1：玻璃越透明，折射率越高
这是完全不同的两个概念。透明度（透过率）描述的是光穿过时被吸收/散射了多少，而折射率描述的是光在介质中的传播速度。有些高折射率玻璃（如重火石玻璃）反而可能因为含铅等高原子量元素而在紫外波段吸收更大，透明度更低。
误区2：BK7玻璃可以用于所有光学场景
BK7/K9确实是最常用的通用光学玻璃，但它也有局限：紫外波段（<350nm）透过率急剧下降；热膨胀系数较大（约 7.1×10⁻⁶/℃），高功率激光下容易产生热透镜效应；激光损伤阈值不如熔融石英高。所以一定要根据具体场景选材料。
误区3：所有玻璃都是各向同性的，没有双折射
理想的无应力玻璃确实是各向同性的。但实际生产中，玻璃在冷却过程中如果降温不均，会产生残余内应力，从而导致应力双折射。这就是为什么高精度光学元件使用前需要做”退火”处理——通过缓慢且精确控制的冷却过程消除内应力。
误区4：窗口片就是一块平玻璃，没有技术含量
窗口片看似简单，但对高精度应用来说要求很高：高功率激光窗口要求λ/10甚至λ/20的面形精度；平行差过大会导致光束偏移；表面划痕和麻点会引起散射、降低损伤阈值。一块未镀膜的普通玻璃，单面反射损耗就有约 4%（菲涅尔反射），整面两面就是约 8%；而镀了高质量增透膜（AR coating）的激光窗口，单面反射率可以降到 0.1% 以下，比普通玻璃单面的反射损耗小 40 倍以上。
误区5：红外窗口可以用普通玻璃代替
绝对不行。普通玻璃（包括BK7）在波长超过 ~2.5μm 后透过率就会快速下降，到中红外波段基本不透明。红外系统必须使用专门的红外窗口材料，如 ZnSe、Ge、Si、蓝宝石等，而且这些材料在可见光波段可能反而不透明。
误区6：K9和BK7完全是一回事
中国的 K9 玻璃和德国肖特的 BK7 玻璃成分非常接近（都是硼硅酸盐冕牌玻璃），性能参数也基本相当，在很多场合可以互换。但严格来说，两者在某些微量元素含量、杂质水平、光学均匀性等级方面可能存在细微差异，在极高精度应用中还是有区别的。
参考来源
- RP Photonics Encyclopedia – Optical Glass
- Schott Optical Glass Catalog 技术手册
- 《光学原理》（玻恩，沃尔夫）
- 《现代光学工程》（Warren J. Smith）
- Edmund Optics 光学技术文档
