如果说大多数激光器是”固定颜色的画笔”，那染料激光器（Dye Laser）更像一个”调色盘”——它可以在几十甚至上百纳米的范围内连续调谐波长，从近紫外到近红外，几乎想选什么波长就选什么波长。
作为激光家族中最独特的”液体激光器”，染料激光器在激光发展史上写下了浓墨重彩的一笔：它是第一种真正实用化的宽调谐激光器，也是最早产生飞秒脉冲的激光器。今天我们来全面了解这位激光界的”老前辈”。
本文目录
一、核心概念：什么是染料激光器？
染料激光器（Dye Laser）是以有机染料分子为增益介质的激光器。通常将染料溶解在液体溶剂（乙醇、甲醇、水等）中使用，因此它属于液体激光器——这在固体、气体、半导体林立的激光家族里算是个”异类”。
染料激光器最核心、最独特的优势是超宽的波长调谐范围：
- 单一种染料就可以实现 30~100 nm 的连续波长调谐
- 通过更换不同染料，可以覆盖从 近紫外到近红外 的几乎整个可见光及邻近波段
打个比方：如果普通激光器是”单色画笔”，染料激光器就是”调色盘”——你可以在很宽的范围内自由选择想要的波长。
历史地位：
- 1966年，Sorokin & Lankard（IBM）和Schäfer等几乎同时独立发明了染料激光器
- 1967年，闪光灯泵浦染料激光器问世
- 1970年，第一台连续波（CW）染料激光器诞生
- 染料激光器是第一种真正实用化的宽调谐激光器，也是最早的飞秒激光源之一
二、工作原理：染料怎么发出激光？
1. 能级结构：四能级振动系统
染料分子是复杂的有机大分子，具有电子能级+振动能级的双重结构，是典型的四能级振动系统：
- 泵浦吸收：染料分子吸收泵浦光能量，从基态S₀(v=0)垂直跃迁到激发态S₁的某个振动能级（弗兰克-康登原理）
- 快速无辐射弛豫：分子迅速弛豫到S₁的最低振动能级，释放热能
- 受激辐射：从S₁(v=0)向S₀的各个振动能级跃迁，产生受激辐射
- 快速无辐射弛豫：到达S₀高振动能级的分子迅速弛豫回基态
因为振动能级在液体中会展宽并连成一片，所以增益谱非常宽（几十到上百纳米）——这就是染料激光能够宽调谐的物理基础。
2. 三重态问题
染料分子有一个”麻烦”：激发态单重态S₁分子可能通过系间窜越落入三重态T₁。三重态寿命很长（微秒到毫秒级），而且会吸收激光波长的光，严重时会”熄灭”激光。
解决办法：
- 让染料溶液快速流过泵浦区（染料喷流）——三重态积累起来之前就被流走了
- 加入三重态猝灭剂（如环辛四烯）
- 采用脉冲泵浦方式——脉冲时间短于三重态累积时间
3. 波长调谐原理
染料的增益带宽很宽，但要输出特定波长，需要在腔内加入选频元件：
- 衍射光栅：利用色散选频，转动角度即可调谐
- 双折射滤光片（Lyot滤光片）：偏振干涉选频
- 棱镜：色散分离波长，调整腔镜选频
- 标准具（Etalon）：进一步压窄线宽，实现单纵模
通过多种选频元件组合，可以实现亚MHz级极窄线宽的单频可调谐输出。
4. 典型结构
- 染料喷流式（Dye Jet）：最常用，溶液形成薄喷流，无窗口损耗、散热好
- 染料池式（Dye Cell）：溶液装在石英比色皿中，结构简单但有窗口损耗

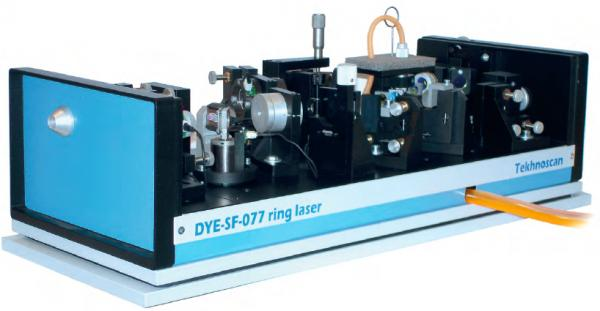

- 环形腔染料激光器：连续波单频主流方案，行波工作避免空间烧孔
三、关键参数
| 参数 | 含义 | 典型值 |
|---|---|---|
| 调谐范围 | 可输出的波长范围 | 单染料30~100 nm |
| 输出功率 | 连续波输出功率 | 10 mW ~ 1 W（CW） |
| 线宽 | 光谱线宽 | 宽带：nm级；单频：MHz~亚MHz |
| 脉冲能量 | 脉冲激光器单脉冲能量 | mJ ~ J级（灯泵） |
| 脉冲宽度 | 脉冲持续时间 | ns ~ fs级 |
| 光束质量 | M² | 通常接近衍射极限 |
四、分类类型
按工作模式分

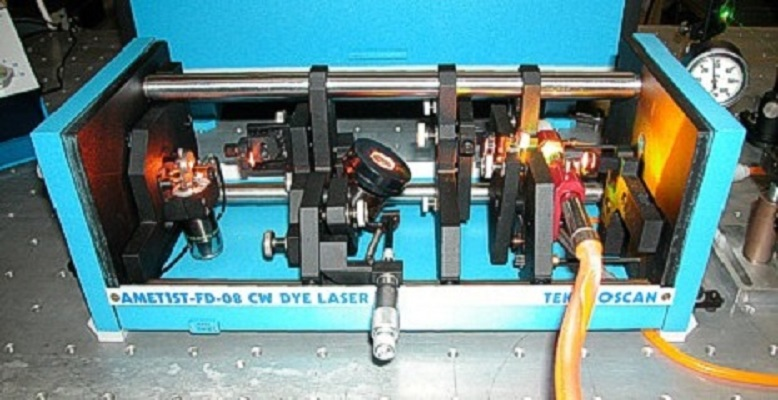

- 连续波（CW）染料激光器：氩离子激光泵浦 + 环形腔 + 染料喷流，窄线宽，高分辨光谱学主力
- 脉冲染料激光器：闪光灯或激光泵浦，脉冲能量大，医疗和工业应用
- 锁模染料激光器：产生皮秒/飞秒超短脉冲，超快光学先驱
按泵浦方式分
- 激光泵浦：氩离子激光、倍频Nd:YAG、准分子激光、氮分子激光等
- 闪光灯泵浦：结构简单、脉冲能量大，但效率低、光束质量差
常见染料与波长范围：
| 染料 | 颜色 | 典型调谐范围 | 泵浦波长 |
|---|---|---|---|
| 若丹明6G（R6G） | 黄-红 | 560 ~ 635 nm | 532 / 514 nm |
| 香豆素（Coumarin） | 蓝-绿 | 420 ~ 560 nm | 紫外 / 355 nm |
| 恶嗪（Oxazine） | 红-近红外 | 650 ~ 750 nm | 绿光 |
| 花菁（Cyanine） | 近红外 | 700 ~ 1000+ nm | 红光/绿光 |
| Exalite系列 | 紫外 | 300 ~ 400 nm | 深紫外 |
五、应用场景
1. 高分辨激光光谱学
染料激光器的宽调谐+窄线宽特性，使其成为原子分子光谱学的”黄金标准”光源：
- 原子物理研究（能级结构、超精细结构测量）
- 分子光谱学（振转能级、分子常数）
- 激光冷却与原子阱（早期重要工具）
- 腔衰荡光谱、腔内吸收光谱等灵敏检测
2. 医疗美容（脉冲染料激光）
脉冲染料激光（PDL）是皮肤科的经典金标准设备：
- 血管性皮肤病：鲜红斑痣、血管瘤、毛细血管扩张——595 nm波长被血红蛋白强烈吸收，选择性光热作用封闭病变血管
- 疤痕治疗、嫩肤除皱、酒渣鼻
3. 超快光学与超短脉冲
- 染料激光器是飞秒激光的先驱——最早的飞秒脉冲就来自锁模染料激光器
- 碰撞脉冲锁模（CPM）染料激光器曾是飞秒科学的主力工具
- 推动了超快光谱学、阿秒物理等前沿领域发展
4. 环境监测与燃烧诊断
- 激光诱导荧光（LIF）：检测火焰中OH、NO等自由基
- 大气污染成分检测
- 拉曼光谱测温测浓度
5. 光化学与光生物学
- 光化学反应研究
- 激光诱导荧光检测生物分子
- 光动力治疗研究
六、常见误区
误区1：染料激光器原理很简单，就是染料加个灯
正解：染料激光器涉及有机大分子电子-振动能级、单重态-三重态跃迁、弗兰克-康登原理等复杂物理机制。实际系统还要解决三重态吸收、染料降解、热透镜效应等工程问题。一台高性能单频环形染料激光器的精密程度非常高。
误区2：染料激光器只能发出彩色的可见光
正解：染料激光器的覆盖范围远不止可见光。通过不同染料，可以输出从近紫外（~300 nm）到近红外（~1000 nm以上）的广阔波段，包括人眼看不见的紫外和近红外。只是最经典的若丹明染料发黄红光，而且染料溶液本身有颜色，才容易有这个误解。
误区3：染料激光器已经被淘汰了，完全没用了
正解：虽然染料激光器在很多领域被钛宝石（Ti:sapphire）等固体可调谐激光器和OPO取代了——固体激光器更稳定、功率更高、不用处理有毒染料——但染料激光器并没有完全退出舞台：
- 医疗领域：脉冲染料激光治疗血管性皮肤病仍是金标准
- 特殊波长：一些难以用其他方法获得的波长，染料激光仍是首选
- 腔内吸收光谱：染料激光的高增益特性特别适合这类应用
- 历史地位：它开创了可调谐激光和飞秒激光时代
误区4：所有染料都有毒，特别危险
正解：确实有不少激光染料（以及一些溶剂如DMSO）有毒性甚至潜在致癌性，操作时必须做好防护。但不同染料的毒性差异很大。现代实验室有完善的安全规程和防护措施（通风橱、手套、护目镜等），规范操作下风险可控。
误区5：调谐就是换个染料那么简单
正解：没那么简单！更换染料不只是换溶液：不同染料需要匹配不同的泵浦波长，谐振腔反射镜镀膜要对应波长，选频元件也要更换或校准，染料浓度、溶剂类型、流速参数都需要优化。对于大范围调谐，系统往往需要多组光学元件切换。
误区6：染料激光器功率很低，只能用于科研
正解：连续波染料激光器功率确实不高（mW到W级），但闪光灯泵浦的脉冲染料激光器可以输出很高的脉冲能量（mJ到J级），在皮肤科治疗、工业加工等领域有实际应用。染料激光放大器还可以把脉冲能量放大到很高水平。
误区7：染料激光和光纤激光差不多，都是液态的
正解：完全不同！染料激光器的增益介质是溶解在液体中的有机染料分子，是真正的”液体激光器”。而光纤激光器的增益介质是掺杂在光纤玻璃中的稀土离子（铒、镱等），属于固体激光器——光纤只是波导结构，增益介质是固体。两者原理、特点、应用差异巨大。
