如果说紫外激光是”能剪断分子键的光刀”，那深紫外激光（DUV）就是”更锋利的纳米级光刀”——它的波长更短、光子能量更高，能够刻出纳米级的芯片线路，也能探入材料内部看清电子的运动。

从支撑全球芯片制造的193 nm ArF光刻，到前沿的角分辨光电子能谱仪，深紫外激光正在微观世界里扮演着不可替代的角色。今天我们来全面了解深紫外激光器。

一、核心概念：什么是深紫外激光？

深紫外激光器（Deep Ultraviolet Laser，简称 DUV Laser）是指输出激光波长位于深紫外波段的激光器。国际上通常将深紫外波段定义为 100 nm ~ 280 nm，涵盖两部分：UVC波段（200~280 nm）和真空紫外VUV（100~200 nm）。深紫外处于紫外波段的短波长端，光子能量极高（4.4 eV ~ 12.4 eV）。

深紫外波段的几个关键波长：

• 266 nm：1064 nm 四倍频，全固态深紫外最常用波长
• 248 nm：KrF 准分子激光器，上一代 DUV 光刻主力
• 193 nm：ArF 准分子激光器，当前主流 DUV 光刻核心波长
• 157 nm：F₂ 准分子激光器，真空紫外波段
• ~177.3 nm：KBBF 晶体倍频输出，中国深紫外固态激光的标志性波长

深紫外激光的核心价值：

1. 超高分辨率：波长短，衍射极限小，光刻可以刻出更细的线条
2. 超高光子能量：光子能量可达6~10 eV，能打断几乎所有化学键，也能激发出材料内部电子
3. 强吸收特性：大多数材料在深紫外波段强烈吸收，适合”冷加工”和表面探测

二、工作原理：深紫外光是怎么”造”出来的？

深紫外激光的产生难度远大于普通紫外——波长越短，光子能量越高，对材料的要求就越苛刻。目前主要有三大技术路线，各自适用于不同的功率和应用场景：① 准分子激光器（工业光刻主力，功率高）、② 全固态深紫外激光器（科研+精密仪器，光束质量好）、③ AlGaN半导体深紫外激光器（新兴方向，小型化）。下面分别详细介绍：

路线一：准分子激光器（工业光刻主流）

准分子激光器是目前工业上最成熟、功率最高的深紫外光源，也是193 nm DUV光刻的主力方案。

工作原理：在高压气体腔中充入稀有气体（Ar、Kr、Xe）和卤素气体（F、Cl）的混合物，通过高压脉冲放电激发，使气体原子短暂结合成”准分子”（激发态二聚体）。准分子从激发态跃迁回基态时释放出深紫外光子，然后迅速解离为单个原子。

“准分子”这个名字很形象——只有在激发态才存在的分子，基态根本不是分子。

典型准分子激光波长：

• ArF（氩氟）：193 nm —— 当前DUV光刻的绝对主力
• KrF（氪氟）：248 nm —— 上一代DUV光刻
• XeCl（氙氯）：308 nm —— 属于近紫外（UVA/UVB边界），超出深紫外（DUV, <280nm）范围，常用于皮肤科治疗白癜风、银屑病
• F₂（氟分子）：157 nm —— 真空紫外

特点：功率高（几十W到几百W）、技术成熟，但体积大、需高压气体、维护成本高。

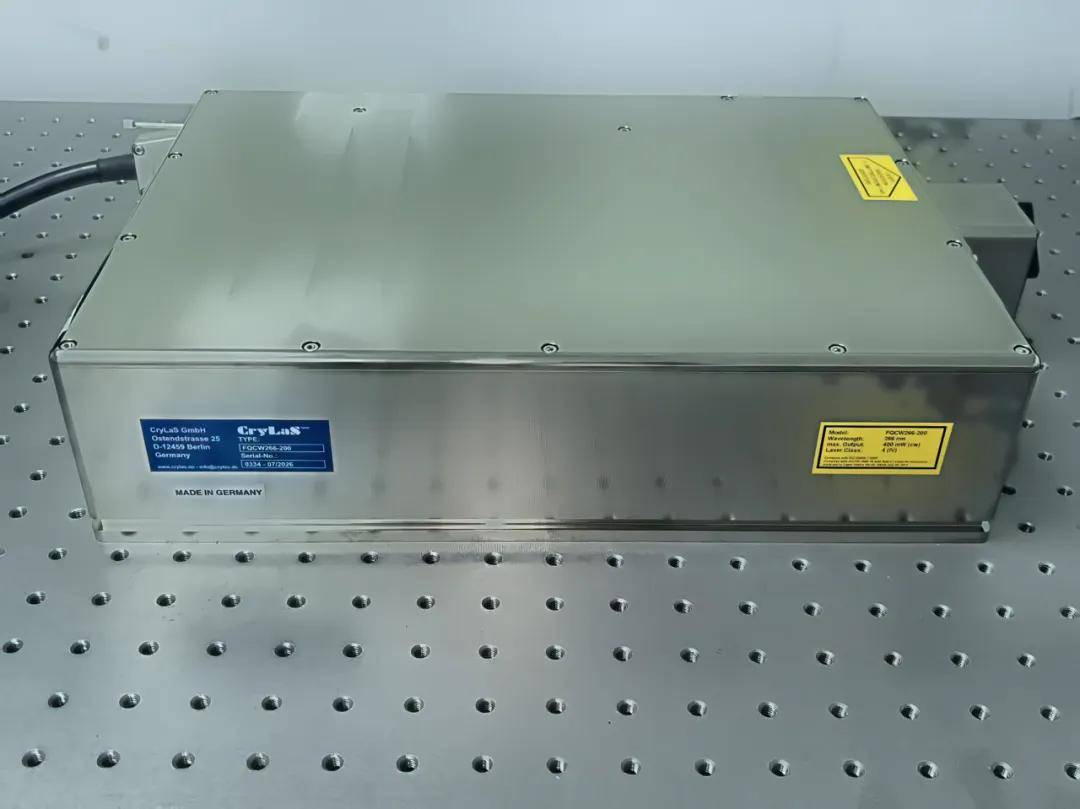

路线二：全固态深紫外激光器（科研+精密仪器）

利用非线性光学晶体对固体激光输出进行多级频率变换（倍频、和频），得到深紫外波长。这是目前最活跃的研究方向之一。

经典路径：266 nm（四倍频）

1064 nm 红外 → KTP倍频 → 532 nm 绿光
532 nm 绿光 → BBO倍频 → 266 nm 深紫外（四次谐波）

193 nm全固态路径（多级和频）：

1030 nm → 515 nm → 258 nm
258 nm + 1553 nm 和频 → 221 nm
221 nm + 1553 nm 和频 → 193 nm

核心晶体：KBBF（氟代硼铍酸钾）
由中国科学家陈创天院士团队发明，是目前世界上唯一能直接倍频产生深紫外激光（最短到177.3 nm）的实用化非线性光学晶体。中国在该领域长期世界领先。

特点：光束质量好、线宽窄、稳定性高、无高压气体、寿命长，但转换效率低，功率普遍较低。

路线三：AlGaN半导体深紫外激光器（新兴方向）

基于氮化镓（GaN）材料体系，通过铝镓氮（AlGaN）合金调节带隙，直接电注入产生深紫外激光。这是深紫外激光领域最活跃的研究方向之一。

• 波长范围：210~365 nm（Al组分越高波长越短）
• 优势：体积小、效率高、寿命长、可直接电驱动，有望实现芯片级DUV光源
• 挑战：p型掺杂困难、晶体质量有待提高，目前深紫外端功率还较低（mW级）
• 应用前景：水净化消毒、生化检测、紫外固化、光通信等

其他方式

• 高次谐波产生（HHG）：超强飞秒激光+惰性气体，产生极短波长深紫外/极紫外相干光，主要用于科研
• 自由电子激光器：可调谐任意波长，高功率，但体积巨大、成本极高

三、关键参数

参数	含义	典型值
中心波长	深紫外输出波长	193/248/266/177.3 nm
平均功率	单位时间输出能量	mW~W级（固体）；W~百W级（准分子）
脉冲能量	单脉冲能量	μJ ~ mJ ~ J级
光束质量M²	接近高斯光束程度	固体<1.5；准分子较差
线宽	光谱线宽	准分子：~pm级（经线宽压缩后）；固体：可窄至fm级
气体寿命（准分子）	一次充气可用时长	几百万到几千万发

四、分类类型

按技术路线分

1. 准分子深紫外激光器：气体放电路线，193/248 nm，工业光刻和医疗主力
2. 全固态深紫外激光器：非线性变频路线，266/193/177.3 nm，科研和精密仪器
3. 深紫外超快激光器：飞秒/皮秒+深紫外，时间分辨光谱、阿秒物理
4. 高次谐波深紫外源（HHG）：超强激光+气体，前沿科研
5. 自由电子深紫外激光器：可调谐高功率，但体积大成本高

按波长分

• 200-280 nm（UVC）：空气可正常传输（如266 nm、248 nm），建议氮气吹扫以减少吸收和臭氧产生
• 190-200 nm：空气吸收显著增强（如193 nm ArF准分子激光），不能在空气中长距离传输，光路通常需要氮气吹扫或密封充氮
• 100-190 nm（VUV）：真空紫外波段，空气吸收极强，必须在真空或惰性气体环境中使用（如157 nm F₂准分子激光）

五、应用场景

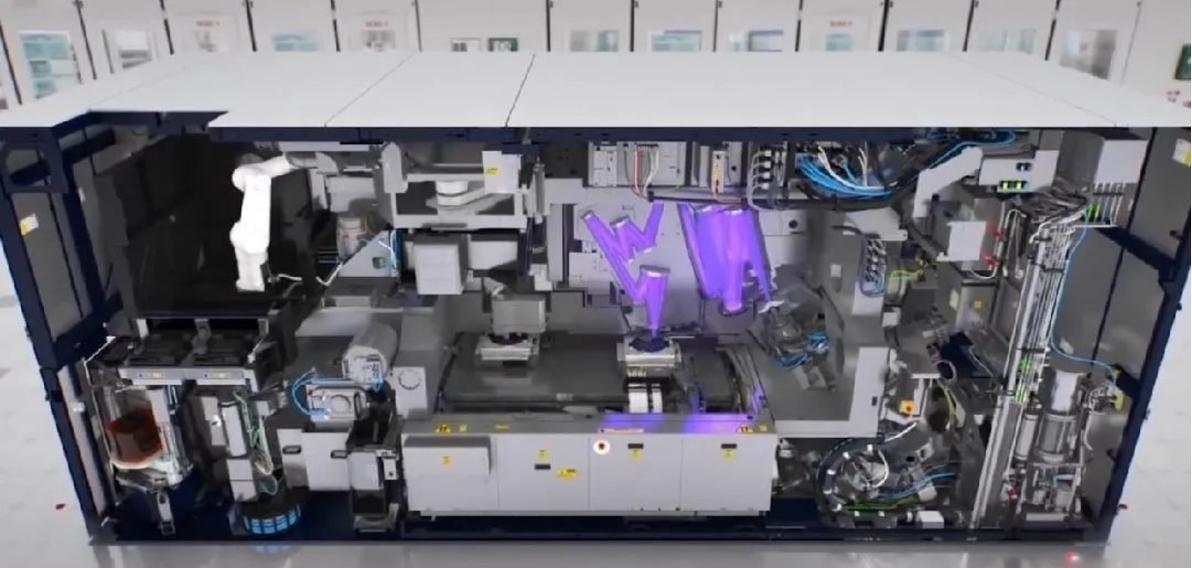

1. 半导体光刻（最大最重要）

深紫外激光是芯片制造的”灵魂”：

• 193 nm ArF光刻：至今仍是7nm~14nm节点的主力量产技术（配合浸没式和多重曝光）
• 248 nm KrF光刻：用于250nm~90nm节点及成熟制程
• DUV光刻支撑着全球绝大多数芯片的制造，是整个信息产业的基石

2. 前沿科学研究

深紫外激光是许多尖端科学仪器的核心光源：

• 角分辨光电子能谱（ARPES）：探测材料电子结构，中国深紫外固态激光源在该领域世界领先
• 光电子发射显微镜（PEEM）：超高空间分辨率表面成像
• 深紫外拉曼光谱、荧光光谱：更高灵敏度和分辨率
• 凝聚态物理、高温超导、二维材料研究

3. 精密微纳加工

• 半导体晶圆隐形切割、划片
• LED芯片划线、微孔钻削
• 蓝宝石、玻璃、陶瓷的超精密加工
• 高分子薄膜、光刻胶的纳米级刻蚀

4. 医疗健康

• 眼科手术：193 nm ArF准分子激光用于LASIK/PRK近视矫正
• 皮肤科：308 nm XeCl准分子激光治疗白癜风、银屑病
• 生物分子检测：深紫外激发天然荧光（蛋白质、核酸等）

5. 其他

晶圆缺陷检测、环境监测、灭菌消毒、MEMS制造等。

六、常见误区

误区1：深紫外就是极紫外（EUV），一回事

正解：完全不是一回事！深紫外（DUV）波长100~280 nm，极紫外（EUV）是13.5 nm，差了一个数量级。DUV光刻用ArF准分子激光（193 nm），EUV光刻用激光等离子体光源（13.5 nm），技术路线完全不同。DUV是现在的量产主力，EUV是更先进的下一代。两者是互补关系。

误区2：深紫外激光必须在真空中使用

正解：要看波长。要看具体波长。200 nm以上的深紫外（如266 nm、248 nm）在空气中可以正常传输，通常用氮气吹扫减少吸收和臭氧产生。193 nm ArF准分子激光虽然接近200 nm，但氧气吸收已经很强，不能在空气中长距离传输，光刻设备中的光路需要氮气吹扫或密封充氮。200 nm以下的真空紫外（VUV，如157 nm），因为空气吸收极强，必须在真空或惰性气体环境中使用。

误区3：深紫外激光器都是准分子激光器

正解：准分子是DUV的重要路线，但不是唯一的。全固态深紫外激光器（非线性晶体变频）是另一条重要路线，特别适合科研和精密仪器。还有高次谐波、自由电子激光等方式。选哪种取决于功率、光束质量、维护成本等具体需求。

误区4：266 nm和355 nm差不多，就是波长稍短一点

正解：差很多！266 nm的光子能量（4.66 eV）比355 nm（3.49 eV）高了34%。266 nm能打断更多化学键，加工精度更高（衍射极限小40%），但技术难度大、转换效率低、成本高很多，对光学元件的损伤也更严重。工业上355 nm是主流，266 nm用于特殊高端需求。

误区5：KBBF晶体是”万能”的深紫外晶体

正解：KBBF确实优秀——目前唯一能直接倍频到177.3 nm深紫外的实用晶体，但它也有缺点：层状结构极易解理，很难长出厚的大晶体；自然生长厚度只有0.1 mm级；必须用棱镜耦合技术（PCT）才能实用化；生长周期长、成本高。不同波长和功率需求会选择不同的晶体方案。

误区6：EUV出来了，DUV就该淘汰了

正解：完全不是。尽管EUV代表更先进的制程（5nm及以下），但DUV光刻目前仍然是全球芯片制造的绝对主力——绝大多数芯片不需要5nm那么先进的制程。DUV成本远低于EUV，性价比极高，193 nm浸没式+多重曝光技术还在不断进化。未来很长时间内，DUV仍然是半导体制造的核心装备之一。

误区7：深紫外激光安全和普通紫外一样

正解：深紫外比普通紫外危险得多！波长越短，光子能量越高，对生物组织的损伤越强：

• DNA损伤与致癌风险：深紫外光子能量高，可直接打断DNA键，导致基因突变和皮肤癌
• 眼睛伤害：深紫外大部分被角膜和晶状体吸收，可导致电光性眼炎（紫外线角膜炎）、白内障，DUV激光照射眼睛可能造成永久性视力损伤
• 皮肤灼伤与老化加速：短时间暴露即可造成严重的皮肤灼伤，长期暴露加速皮肤老化
• 臭氧生成：波长低于240nm的深紫外会将空气中的O₂分解为臭氧（O₃），臭氧对人体呼吸道有刺激和损伤作用，使用时必须做好通风或氮气吹扫

必须使用专门针对深紫外波长的防护眼镜和防护服，并确保工作环境通风良好。

---

参考来源

• RP Photonics Encyclopedia – Ultraviolet Lasers
• 许祖彦《深紫外全固态激光源》| 中国激光
• 电子发烧友网 – 深紫外固态激光源 / 深紫外激光器
• 中国科学院《深紫外世界里的”追光者”》| 中国科学报
• Advanced Photonics Nexus – LBO晶体实现高功率、窄线宽固体深紫外激光
• 华金证券 – 光刻机行业深度报告
