你可能听说过激光的”热加工”——靠高温熔化、汽化材料来加工。但有一种激光，它不是靠”烧”，而是靠直接打断材料的化学键来工作，热影响区小到几乎可以忽略。这就是紫外激光器（UV Laser）——激光家族里的”冷加工大师”。

从手机屏幕的精密切割，到芯片的光刻制造，再到近视激光手术……紫外激光凭借它极短的波长和极高的光子能量，在精密制造、半导体、医疗等领域扮演着不可替代的角色。今天我们来全面了解一下紫外激光器。

一、核心概念：什么是紫外激光？

紫外激光器（UV Laser）是指输出激光波长位于紫外波段的激光器，波长范围通常在 100 nm ~ 400 nm 之间，位于可见光（400-760 nm）的短波一侧，人眼完全看不见。

根据波长从长到短，紫外波段细分为：

• 近紫外（UVA）：315 ~ 400 nm —— 工业最常用（如355 nm）
• 中紫外（UVB）：280 ~ 315 nm
• 深紫外（DUV / UVC）：200 ~ 280 nm —— 如266 nm、248 nm、193 nm，属于UVC波段
• 真空紫外（VUV）：100 ~ 200 nm —— 会被空气（氧气）强烈吸收，需真空或氮气吹扫环境

紫外激光有三大核心特点：

1. 波长短 → 衍射极限小，能聚焦成极小的光斑（微米级），实现超高精度加工
2. 光子能量高 → 紫外光子能量足以直接打断材料的化学键（光化学作用），而非热熔化
3. 冷加工特性 → 热影响区极小，加工边缘干净，无明显热损伤、熔渣和微裂纹

一句话总结：紫外激光是一把”能剪断分子键的光刀”——它不是靠烧，而是靠直接”剪断”分子来加工材料。

二、工作原理：紫外光是怎么产生的？

紫外激光的产生方式分为两大类：直接产生和非线性频率变换。

方式一：直接产生紫外激光

激光器的增益介质本身就在紫外波段发射激光：

1. 准分子激光器（Excimer Laser）

利用稀有气体（Ar、Kr、Xe）和卤素气体（F、Cl）的混合物，在高压脉冲放电下形成不稳定的”准分子”。准分子从激发态跃迁回基态时释放紫外光子，随后解离为原子。

• 典型波长：ArF 193 nm、KrF 248 nm、XeCl 308 nm、XeF 351 nm
• 特点：脉冲能量大、峰值功率高，但体积大、需高压气体、维护复杂

2. 气体离子激光器

• 氩离子激光器：主要谱线 351.1 nm 和 363.8 nm（均属近紫外），效率低（~0.1%），需水冷
• 氦镉激光器（He-Cd）：325 nm，连续输出，功率低（几十mW）
• 氮分子激光器：337.1 nm，脉冲工作，结构简单

3. 紫外半导体激光二极管

基于AlGaN（铝镓氮）宽禁带半导体，电流注入直接产生紫外光。

• 波长370~400 nm（近紫外），功率多为毫瓦级
• 体积最小、效率高、易于调制，但短波长实现难度大

方式二：非线性频率变换（工业最主流）

这是目前工业紫外激光器最主要的实现方式——先用成熟的红外固体激光器做”种子”，再通过非线性晶体进行频率上转换得到紫外光。

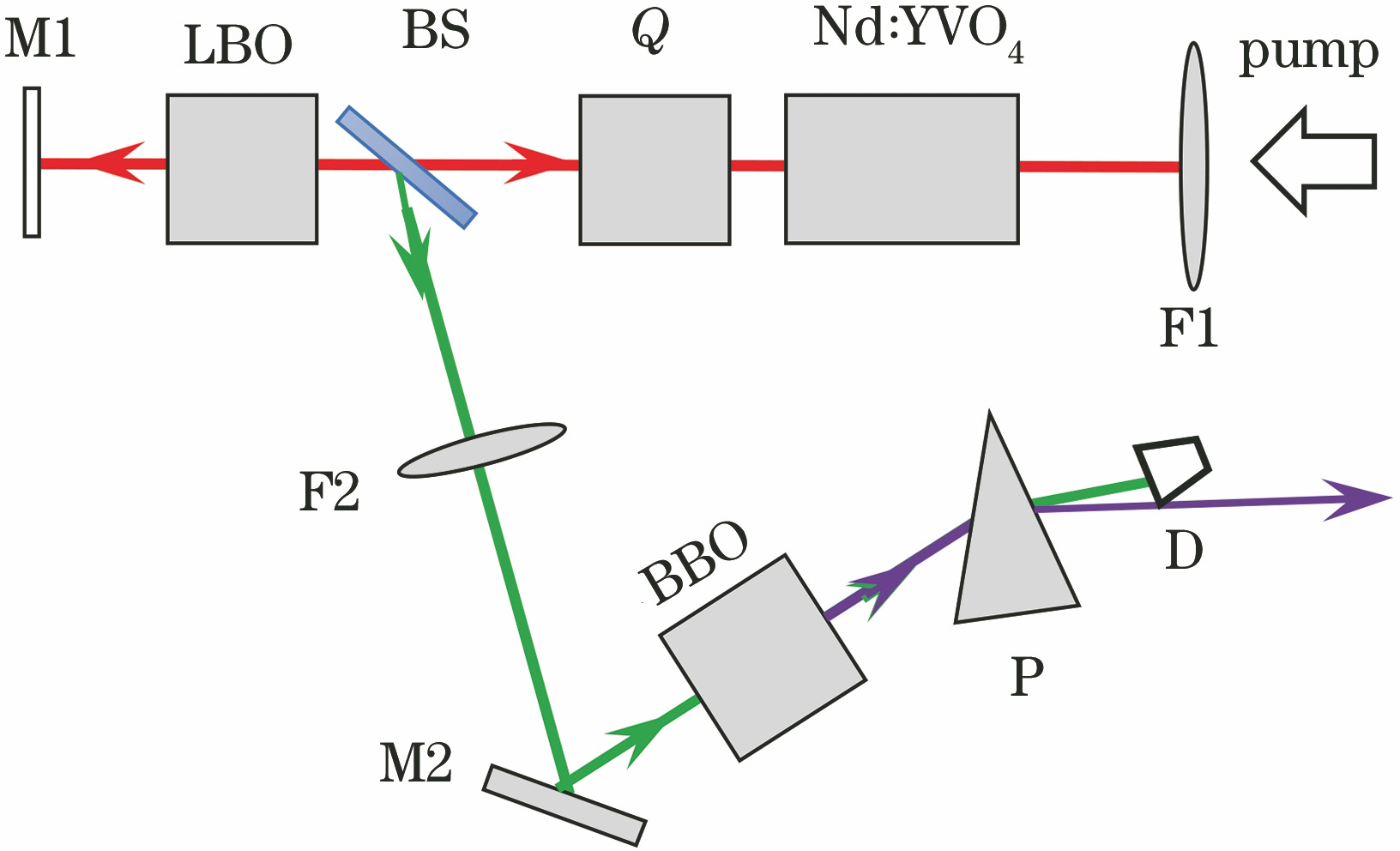

以最经典的 355 nm 紫外激光器 为例：

1064 nm 红外（基频光）
   → KTP/LBO晶体倍频 → 532 nm 绿光（二次谐波）
   → 532nm + 1064nm 和频 → 355 nm 紫外（三次谐波）

更短波长的产生：

• 266 nm 深紫外：1064 nm 四倍频（两次倍频）
• 213 nm 深紫外：1064 nm 五倍频（四倍频 + 和频）

常用非线性晶体：BBO（偏硼酸钡）、LBO（三硼酸锂）、CLBO（铯锂硼酸盐）、CBO（三硼酸铯）。

技术挑战

• 紫外波段材料色散大，相位匹配难
• 短波长光子能量高，易损伤晶体和光学元件
• 多级频率变换，整体效率低（百分之几到十几）
• 普通玻璃吸收强，必须用熔融石英、CaF₂等紫外级材料

三、关键参数：看懂紫外激光器指标

参数	含义	典型值
中心波长	输出紫外激光的波长	355/266/248/193 nm
平均功率	单位时间输出能量	几mW~几十W（固体）
脉冲能量	单脉冲能量	μJ ~ mJ级
脉冲宽度	单个脉冲持续时间	ns / ps / fs
光束质量M²	接近理想高斯光束的程度	通常 < 1.5
功率稳定性	功率随时间波动	< ±2% @ 8h

四、分类类型

按产生方式分

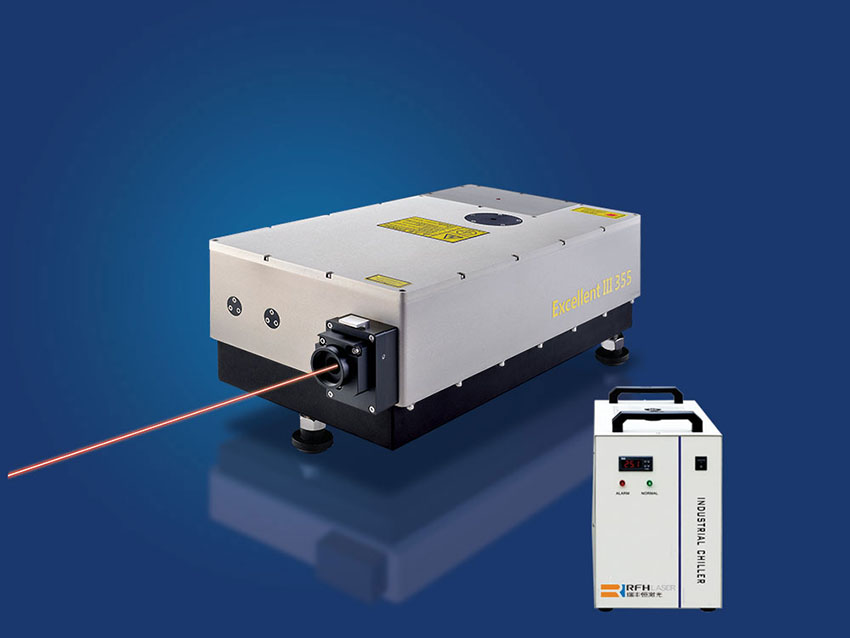

1. 固体紫外激光器（DPSS）：红外固体激光+非线性晶体变频，355 nm最主流，工业微加工主力
2. 准分子激光器：气体放电型，波长短（193/248/308 nm），光刻和眼科手术不可替代
3. 气体离子激光器：氩离子、氦镉等，效率低，逐步被固体替代
4. 紫外半导体激光器：AlGaN激光二极管，体积小功率低，UV固化、杀菌
5. 紫外光纤激光器：光纤激光+变频，结构紧凑，快速发展中
6. 染料激光器：部分染料可输出紫外，可调谐，科研用

按脉冲特性分

• 连续紫外激光器：功率较低（mW级），主要用于光刻检测、光谱学、生物仪器（如流式细胞仪、共聚焦显微镜）
• 纳秒脉冲紫外激光器：工业应用绝对主流，几乎都是调Q固体激光器+三倍频方案（355 nm），广泛用于PCB/FPC切割、打标、晶圆划片等微加工
• 皮秒/飞秒紫外激光器：超快紫外，脉宽更短、热影响区更小，适合对加工质量要求极高的场景（如柔性OLED切割、医疗支架加工）
• 准分子脉冲激光器：ns级脉宽、大脉冲能量、短波长（193/248 nm），光刻和眼科手术不可替代

五、应用场景

1. 精密微加工（最大宗）

紫外激光的”冷加工”特性使其成为精密加工的首选：

• PCB/FPCB钻微孔（<25μm）、精密切割、划线
• 半导体晶圆划片、薄膜去除、芯片标记
• 柔性OLED/LCD面板切割、剥离、修复
• 手机玻璃、蓝宝石屏幕的切割、打孔、雕刻
• 医疗导管、支架等高分子材料精密切割

2. 激光打标与雕刻

在金属、塑料、玻璃、陶瓷等几乎所有材料表面打精细标记：序列号、二维码、Logo、防伪标识。

3. 光刻与半导体制造

ArF 193 nm准分子激光器是当前主流芯片制造的核心光源，支撑着整个半导体产业。

4. 3D打印（光固化）

SLA/DLP光固化3D打印的核心光源，紫外激光照射光敏树脂逐层固化成型。

5. 医疗与生物科技

• 眼科手术：准分子激光角膜切削术（LASIK/PRK）
• 皮肤科治疗：祛斑、嫩肤
• 生物仪器：流式细胞仪、共聚焦显微镜、DNA测序

6. 科学研究与其他

激光光谱学、光化学研究、FBG光栅刻写、激光雷达、臭氧监测、紫外固化、消毒杀菌等。

六、常见误区

误区1：紫外激光就是”紫色的激光”

正解：紫外光人眼是看不见的！我们看到的”紫光”通常是405 nm左右的近紫光，处于可见和紫外的边界。真正的355 nm、266 nm紫外光是完全不可见的。设备上看到的紫色光斑往往是荧光效应或少量可见光成分，千万不要用肉眼去判断紫外激光是否开启。

误区2：紫外激光器都是355 nm的

正解：355 nm只是最常见的一种（1064 nm三倍频）。紫外激光家族涵盖100~400 nm的广阔波段，不同波长用途完全不同：355 nm用于工业微加工，266 nm用于科研和精密打标，193/248 nm用于光刻和眼科手术。选型时必须明确波长。

误区3：紫外激光功率越高越好

正解：功率不是唯一指标，更要看脉宽、重复频率、光束质量、脉冲能量。很多微加工场景需要的是合适的脉冲能量和高峰值功率，而不是高平均功率。而且紫外高功率会加速光学元件老化，对散热和稳定性要求更高。

误区4：”冷加工”就是完全没有热影响

正解：“冷加工”是相对概念——紫外光子能量高（如355 nm光子能量约3.5 eV），足以直接打断许多材料的化学键（C-C键能约3.6 eV、C-H键约4.3 eV），加工机制以光化学作用为主，而非红外激光的热熔化，因此热影响区确实小得多（微米级甚至亚微米级）。

但”冷”不是绝对的：当单脉冲能量过高、重复频率过快时，脉冲之间的热累积效应仍然显著，会出现热影响区扩大、材料重铸、微裂纹等问题。而且紫外激光加工中，一部分光子能量仍会转化为热能（非辐射弛豫）。因此高质量冷加工需要精细匹配脉宽、能量和重频参数 [(RP Photonics · Ultraviolet Lasers)](https://www.rp-photonics.com/ultraviolet_lasers.html)。

误区5：所有材料都适合用紫外激光加工

正解：虽然紫外激光对大多数材料吸收较好，但不同材料的最佳加工波长和参数差异很大。而且紫外激光加工速度通常比光纤激光慢、成本更高，不是所有场景都划算。

误区6：紫外激光防护就是戴个墨镜

正解：紫外激光对眼睛和皮肤的伤害远大于可见光！它可以直接损伤角膜和晶状体（电光性眼炎、白内障），还可能诱发皮肤癌。必须使用针对特定紫外波长的专业防护眼镜，普通墨镜完全没用。深紫外还会产生臭氧，需要通风。

误区7：紫外激光器寿命短、维护麻烦

正解：这个说法过时了。现在全固态紫外激光器（尤其是355 nm）技术已非常成熟，寿命可达几万小时，日常维护很少。当然准分子激光器因涉及高压气体仍需定期维护，但它在光刻领域的地位不可替代。

---

七、参考来源与延伸阅读

• RP Photonics Encyclopedia — Ultraviolet Lasers
• RP Photonics Encyclopedia — Ultraviolet Light
• RP Photonics Encyclopedia — Excimer Lasers
• 《紫外激光器及其在激光加工中的应用》| 光学学报
• 《激光原理》（第七版）| 周炳琨等，国防工业出版社
• 电子发烧友网 – 紫外激光器技术解析
• 激光制造网 – 一文看懂什么是紫外激光器
