如果把传统固体激光器比作一根”荧光棒”，那碟片激光器就像一片”CD光盘”——同样的增益介质，只是从细长棒变成了薄薄的圆盘，却带来了高功率固体激光领域的一场革命。
从汽车车身焊接到手机玻璃切割，从飞秒科学装置到工业打标机，碟片激光器用它独特的”薄盘+轴向散热”设计，在高功率与高质量之间找到了完美的平衡。今天我们就来聊聊这个固体激光器家族的”潜力股”——碟片激光器。
目录
- 一、核心概念：什么是碟片激光器？
- 二、工作原理：一片”薄碟”如何发出万瓦激光？
- 三、关键参数：读懂碟片激光器的10个指标
- 四、分类类型：碟片激光家族全览
- 五、应用场景：碟片激光都用在哪里？
- 六、常见误区：这些认知可能是错的
一、核心概念：什么是碟片激光器？
碟片激光器（Thin-disk Laser，也写作thin-disc laser），又称薄片激光器或有源反射镜激光器（Active Mirror Laser），是一种特殊的二极管泵浦高功率固体激光器。它的核心创新在于增益介质的几何形态——将传统棒状或板条状的激光晶体做成一片厚度仅为100~300微米的薄片（直径通常5~45mm），像一张”碟片”一样贴在热沉上散热。
这种”薄如蝉翼”的设计带来了三大革命性优势：
- 轴向散热，热透镜极弱：热量沿着碟片厚度方向（即激光光束方向）传导，温度梯度几乎与光轴平行，热透镜效应极弱。即使在数千瓦功率下，仍能保持接近衍射极限的光束质量。
- 功率可扩展性好：只要增大泵浦光斑面积和碟片直径，就能按比例提升输出功率，而温度、热透镜、光束质量等关键性能基本保持不变——这就是”功率可缩放（Power Scalability）”的概念。
- 非线性效应极低：激光在增益介质中的路径只有几百微米，且光束直径大，非线性效应（SBS、SRS、SPM等）几乎可以忽略，非常适合高峰值功率脉冲。

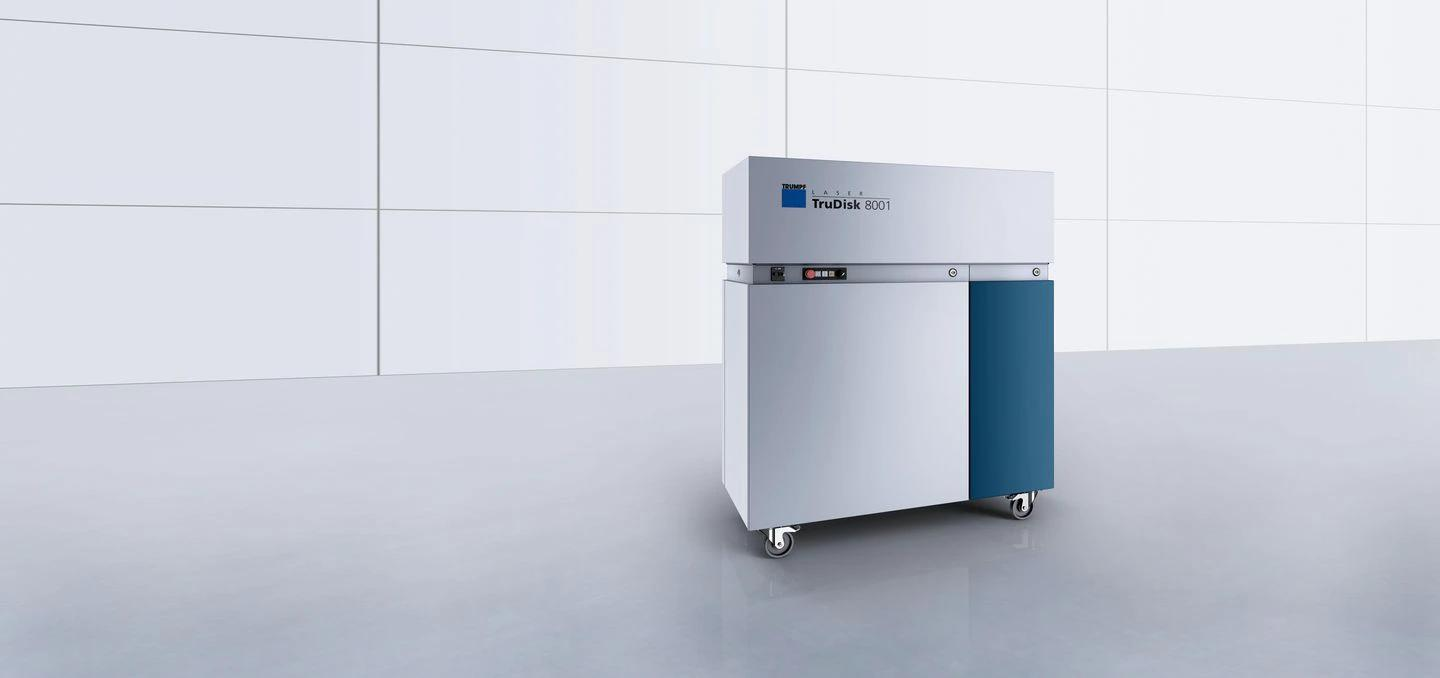

碟片激光器由德国斯图加特大学的Adolf Giesen团队于1993年发明，1994年正式发表论文。经过30年发展，已从实验室走向工业主战场，通快（Trumpf）等公司将其推向了万瓦级商用水平。
二、工作原理：一片”薄碟”如何发出万瓦激光？
1. 基本结构：”有源反射镜”架构
碟片激光器的增益介质是一片薄薄的激光晶体（最常用Yb:YAG），其背面（贴热沉的一面）镀有高反介质膜，既能反射泵浦光也能反射激光，因此被称为”有源反射镜”。
工作时：泵浦光（通常940nm或969nm的二极管激光）从正面入射到碟片上，穿过碟片被Yb离子吸收一部分，未被吸收的部分到达背面高反膜后反射回来，再穿过一次碟片继续被吸收。激光谐振腔由碟片背面高反膜和前端的输出耦合镜构成，热量从碟片背面通过金刚石或铜钨合金热沉传导到水冷系统。

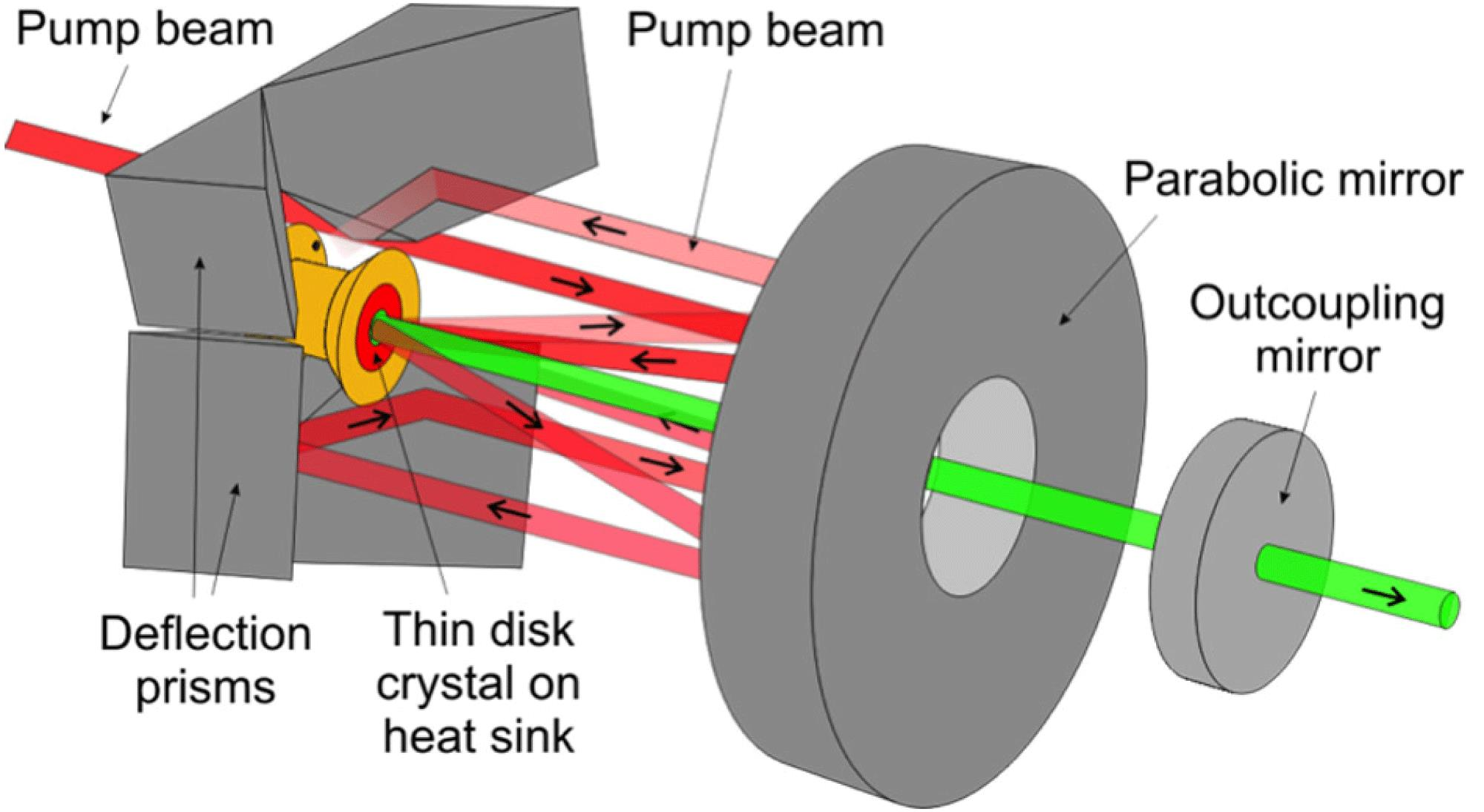

2. 多通泵浦：解决”太薄吸不住”的问题
碟片太薄（仅100~200μm），单次或双次通过泵浦光的吸收效率很低。解决方案是多通泵浦（Multipass Pumping）：用一组光学元件（通常包含一个抛物面镜和多个棱镜/反射镜）让泵浦光反复穿过碟片，实现16次、24次甚至44次通过，总吸收效率可达95%以上。
3. 为什么热透镜效应这么弱？
传统棒状激光器中，热量从棒的中心向侧面传导，形成径向温度梯度→折射率梯度→热透镜效应，功率越高热透镜越强，光束质量越差。
而碟片激光器中，热量沿厚度方向（轴向）传导，温度梯度几乎与激光光束方向平行，径向温度梯度非常小，因此热透镜效应极弱。更妙的是：功率提升时泵浦光斑也增大，热透镜的光焦度反而减小，刚好抵消了大光束对热透镜更敏感的效应——这就是碟片激光器”功率可缩放”的物理基础。

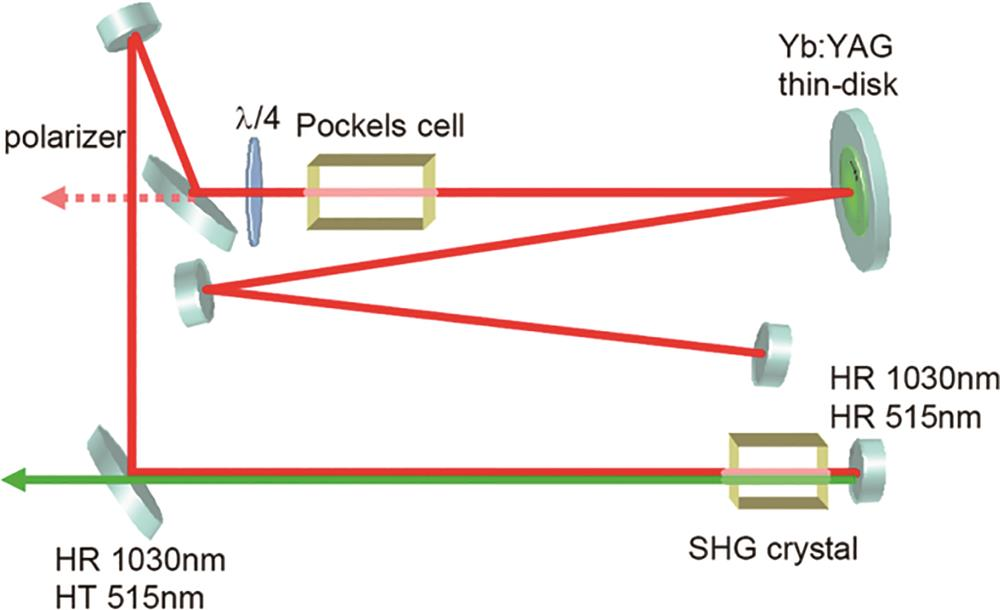

4. 脉冲工作模式
碟片激光器不仅能连续（CW）工作，也非常适合脉冲输出：Q开关模式可获得毫焦级纳秒脉冲；锁模模式由于非线性极低、光束质量好，可产生高平均功率的飞秒/皮秒脉冲（目前锁模碟片激光器平均功率已达200W以上）；配合再生放大器则是高能量超快脉冲的经典方案。
三、关键参数：读懂碟片激光器的10个指标
| 参数 | 典型范围 | 说明 |
|---|---|---|
| 碟片厚度 | 100~300μm | Yb:YAG典型值，越薄散热越好但需更多泵浦通数 |
| 碟片直径 | 5~45mm | 决定最大可缩放功率 |
| 输出功率 | 几十W~10kW+ | 单碟片多模可达万瓦级，基模可达4kW |
| 光束质量M² | 多模8~24，基模<1.4 | 碟片激光器的核心优势之一 |
| 电光效率 | 可达60%+ | 光-光效率约70% |
| 中心波长 | ~1030nm（Yb:YAG） | 可倍频到515nm绿光、343nm紫外 |
| 泵浦通数 | 16~44次 | 决定泵浦吸收效率 |
| 脉冲能量（Q开关） | mJ~几十mJ | 适合打标、钻孔 |
| 热沉材料 | 金刚石、铜钨合金 | 金刚石导热最佳 |
| 重复频率 | kHz~MHz | 依工作模式不同 |
四、分类类型：碟片激光家族全览
按工作方式分
- 连续波（CW）碟片激光器：最成熟的商用类型，功率从几百瓦到万瓦级，广泛用于焊接、切割、3D打印
- Q开关碟片激光器：纳秒脉冲，脉冲能量高，适合打标、钻孔、医疗
- 锁模碟片激光器：飞秒/皮秒脉冲，高平均功率，目前功率最高的飞秒激光振荡器方案
- 碟片放大器：包括再生放大器和多通放大器，用于放大超快脉冲能量
按增益介质分
- Yb:YAG碟片激光器：最主流、最成熟，量子缺陷小（~9%）、效率高、热性能好
- Yb:LuAG碟片激光器：热导率更高，适合更高功率
- Sesquioxide（倍半氧化物）碟片：增益带宽更宽，适合超快脉冲
- 2μm波段碟片（Ho/Tm掺杂）：用于医疗和国防
五、应用场景：碟片激光都用在哪里？
1. 工业材料加工（最主要应用）
- 激光焊接：高功率、高光束质量，适合深熔焊、遥控焊接，广泛用于汽车车身、动力电池焊接
- 激光切割：厚板切割、精密切割，支持金属和非金属
- 3D打印（SLM）：多模高功率碟片激光是金属3D打印的主力光源之一
- 精密钻孔：飞秒/皮秒模式用于燃油喷油嘴钻孔，博世曾用10ps碟片激光将发动机燃油效率提升20%
2. 超快科学研究
作为高功率飞秒激光振荡器，是强场物理、阿秒科学的重要前端光源。碟片再生放大器+多通放大器可提供亚皮秒、几百mJ甚至J级脉冲能量。极高峰值功率条件下仍保持极低非线性，是”功率可缩放飞秒激光”的首选方案。
3. 国防与安全
高功率脉冲碟片激光用于远程激光雷达（LIDAR）测距和三维成像；多碟片组束可实现更高功率的定向能应用。
4. 医疗与非线性频率转换
皮肤科治疗、眼科手术、牙科治疗等。由于非线性低、光束质量好，非常适合腔内倍频产生绿光、紫外等波长。
六、常见误区：这些认知可能是错的
误区1：”碟片激光器功率越高光束质量越差”
不完全对。传统棒状激光器确实是功率越高热透镜越强、光束质量越差，但碟片激光器具有特殊的”功率可缩放”特性——只要增大泵浦光斑面积，功率提高的同时热透镜效应反而减弱，光束质量可以保持稳定。当然，实际产品中出于成本考虑，高功率型号很多选用多模输出，但这是商业选择而非技术限制。
误区2：”光纤激光迟早会取代碟片激光”
两者各有优势。光纤激光器在连续波功率、效率、柔性传输方面有优势，但其非线性效应限制了高峰值功率脉冲输出；碟片激光器在高峰值功率、高光束质量脉冲方面更强。实际市场中两者并存——千瓦级连续切割焊接以光纤为主，高精度微加工、超快应用则碟片更具优势。
误区3：”碟片激光器的碟片越薄越好”
不对。虽然越薄散热越好，但太薄会导致：①泵浦吸收不足，需要更多泵浦通数，光学系统更复杂；②横向放大的自发辐射（ASE）更严重，限制大光斑下的增益效率；③机械强度下降，热应力更容易导致碎裂。实际厚度是散热、吸收、ASE、机械强度等多因素权衡的结果。
误区4：”碟片激光器只能出1030nm波长”
错。1030nm左右的Yb:YAG是最主流的，但碟片激光器支持多种增益介质。通过选用不同的掺杂离子和基质材料，可以输出1μm（Yb）、2μm（Ho/Tm）等不同波段。通过非线性频率转换，还可以产生绿光（515nm）、紫外（343nm）等波长。
误区5：”碟片激光器就是旋转的圆盘激光器”
容易混淆。碟片激光器（thin-disk laser）的碟片是固定不动的，热量通过背面热沉传导；而另一种叫”旋转圆盘激光器（rotary disk laser）”的技术，增益介质是几毫米厚的旋转圆盘，靠旋转来散热。两者原理完全不同，不要混淆。
误区6：”碟片激光器和薄片激光器是两种不同的东西”
一般情况下两者指的是同一种技术（thin-disk laser的不同翻译）。但要注意，中文里”薄片激光器”有时也用来泛指所有薄片状增益介质的激光器（包括半导体薄片激光器、陶瓷薄片等），范围稍广一些，需要结合上下文判断。
参考来源
- RP Photonics Encyclopedia – Thin-disk Lasers（https://www.rp-photonics.com/thin_disk_lasers.html）
- DLR – History, principles and prospects of thin-disk lasers
- Laser Focus World – Photonic Frontiers: Disk Lasers
- SPIE Optipedia – Thin-Disk Lasers
- Laser & Photonics Reviews – A Decade of Sub-100-fs Thin-Disk Laser Oscillators
