波片是什么？怎么改变光的偏振状态
你可能听过”偏振片”，但波片又是做什么的？简单说，偏振片是”筛选”偏振方向，而波片是”改变”偏振状态——它可以把线偏振光变成圆偏振光，也可以旋转偏振方向，是偏振光学的核心元件之一。这篇文章从原理到选型，系统带你搞懂波片，但零级、多级、真零级有什么区别？温度影响多大？快轴慢轴怎么判断？旋转波片偏振态怎么变？本文从类型对比到温度效应，从快轴慢轴到偏振态变化规律，系统带你深入理解波片。读完你也能给别人讲明白。
本文目录
- 一、什么是波片？核心概念搞清楚
- 二、工作原理：波片是怎么实现的
- 三、关键参数：看懂波片的性能指标
- 四、主要类型：波片有哪些种类
- 五、应用场景：波片都用在什么地方
- 六、常见误区：这些坑别踩
参考来源
一、核心概念：什么是波片？
说起波片，很多人的第一反应可能是”听起来好专业”。但如果你对激光有所了解，就会知道波片是激光领域里一个非常核心、非常基础的概念。 波片（也叫相位延迟片）是由双折射材料制成的透明光学薄片，作用是改变光的偏振状态，而不改变光的传播方向或强度。形象地说，波片就像偏振光的”变速箱”——让两个正交偏振方向的光”走得快慢不一样”，从而引入精确的相位差。通过这个相位差，可以实现线偏振与圆偏振的转换、旋转线偏振方向等功能。
二、工作原理：波片是怎么实现的？
理解波片的工作原理，其实可以拆解成几个关键步骤或关键机制。很多人觉得激光原理很玄，但只要你跟着这个思路走，其实一点都不难懂。我们一步步来看：
波片基于双折射效应工作。双折射晶体（如石英、方解石）有一个特殊方向叫光轴，光沿不同方向偏振时传播速度不同——沿光轴方向偏振的叫e光，垂直光轴的叫o光，两者折射率不同。当波片厚度精确控制到使o光和e光产生特定相位差时，就能实现特定的偏振转换。最常见的是1/4波片（相位延迟π/2，线↔圆偏振转换）和1/2波片（相位延迟π，旋转线偏振方向）。波片光轴方向必须与入射偏振方向成特定角度才能达到预期效果。
三、关键参数：看懂波片的性能指标
了解波片，光知道概念和原理还不够，还得看懂它的关键参数。很多人选波片的时候，看着一堆参数不知道从哪看起。其实不用怕，下面这张表帮你把核心参数都梳理清楚了：
| 参数名称 | 含义 | 选型意义 |
|---|---|---|
| 延迟量 | 两个正交偏振分量的相位差，常用λ/4和λ/2 | 直接影响激光器的性能表现和适用场景选择 |
| 工作波长 | 精确校准的波长，偏离后延迟量会变化 | 直接影响激光器的性能表现和适用场景选择 |
| 相位延迟精度 | 实际延迟量与标称值的偏差 | 直接影响激光器的性能表现和适用场景选择 |
| 波长带宽 | 延迟量保持可接受范围的波长区间 | 直接影响激光器的性能表现和适用场景选择 |
| 温度敏感性 | 延迟量随温度变化的程度 | 直接影响激光器的性能表现和适用场景选择 |
| 插入损耗 | 光通过后的功率损失 | 直接影响激光器的性能表现和适用场景选择 |
五、波片类型补充：波片有哪些种类？
按延迟量分：1/4波片（线↔圆偏振转换）和1/2波片（旋转线偏振方向）。
按结构精度分：多级波片（厚度大、成本低，但对波长和温度敏感）、零级波片（性能优，分真零级和复合零级）、消色差波片（宽波长范围内保持延迟量恒定）。
按材料分：石英波片（最常用）、云母波片（极薄真零级）、聚合物波片（低成本大尺寸）。
六、应用场景：波片都用在什么地方？
波片的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开波片。简单分几个领域来看：
- 偏振方向旋转：1/2波片旋转线偏振方向，配合偏振分束器实现可调光衰减
- 线-圆偏振转换：1/4波片将线偏振变圆偏振，用于光隔离器、激光加工
- 偏振态分析：与偏振片配合构成偏振分析仪
- 激光腔内偏振控制：控制偏振态，实现稳定线偏振输出
- 光通信：相干光通信中的偏振态调控
- 光学测量：干涉仪、椭偏仪中的偏振精密控制
四、波片类型深度对比

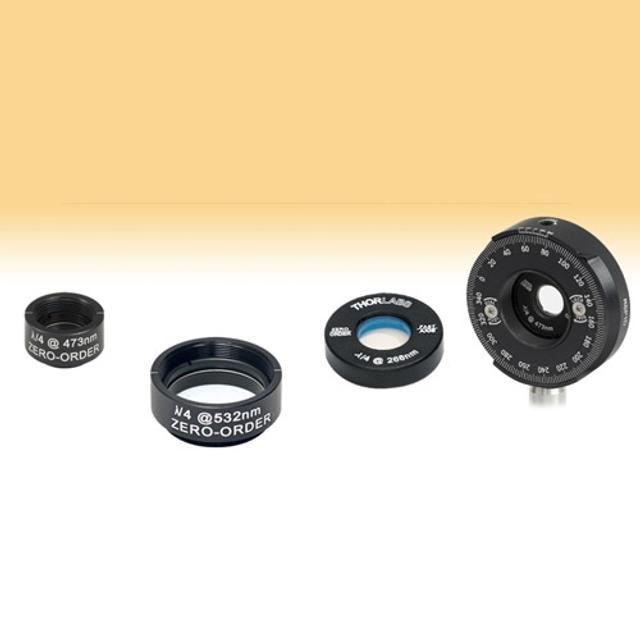

4.1 零级、多级、真零级波片的区别
波片按延迟级次可以分为以下几类，性能差别很大：
| 类型 | 延迟厚度 | 波长带宽 | 温度稳定性 | 入射角范围 | 损伤阈值 |
|---|---|---|---|---|---|
| 真零级（True Zero-order） | 精确的 λ/2 或 λ/4（最薄） | 最宽（几百 nm） | 最好 | 最大 | 高（单片） |
| 复合零级（Effective Zero-order） | 两片多级波片正交胶合/光胶 | 较宽 | 较好 | 中等 | 中（胶合层限制） |
| 低级（Low-order） | 几个波长的延迟 | 中等 | 一般 | 一般 | 高 |
| 多级（Multi-order） | 几十上百个波长的延迟 | 窄（几 nm） | 差 | 小 | 高 |
| 消色差（Achromatic） | 两种材料组合 | 极宽（数百 nm） | 好 | 中等 | 中 |
真零级波片性能最好，但厚度极薄（石英晶体的真零级 1/4 波片在 1064nm 只有约 25μm 厚），加工和使用都很困难，容易碎裂。实际中常用复合零级波片——两片多级波片光轴正交贴在一起，总延迟等于两者之差，等效于零级，但厚度大得多，容易操作。
4.2 温度对延迟量的影响
波片的延迟量对温度敏感，原因有两个：
- 热膨胀：温度变化导致波片厚度变化
- 双折射变化：温度变化导致晶体的双折射率（ne – no）变化
对于多级波片，温度系数通常在 0.5% / ℃ 量级——也就是说温度变化 10℃，延迟量可能变化 5%，这在很多应用中是不可接受的。零级波片的温度系数比多级波片小得多（比值等于 1/级次），因此温度稳定性好得多。
对温度稳定性要求极高的应用（如精密计量、科研级偏振测量），应该选择真零级或消色差波片，甚至使用主动温控的波片座。
4.3 快轴与慢轴
波片有两个正交的偏振轴：快轴（Fast Axis）和慢轴（Slow Axis）。沿快轴偏振的光折射率低、传播速度快；沿慢轴偏振的光折射率高、传播速度慢。两束光经过波片后产生的相位差就是延迟量（retardance）。
对于石英等正单轴晶体（ne > no），o 光方向是快轴，e 光方向是慢轴。波片的光轴方向通常刻在波片的边缘或镜框上。
4.4 波片旋转与偏振态变化
波片的作用不仅取决于波片本身的延迟量，还取决于入射偏振方向与波片光轴的夹角：

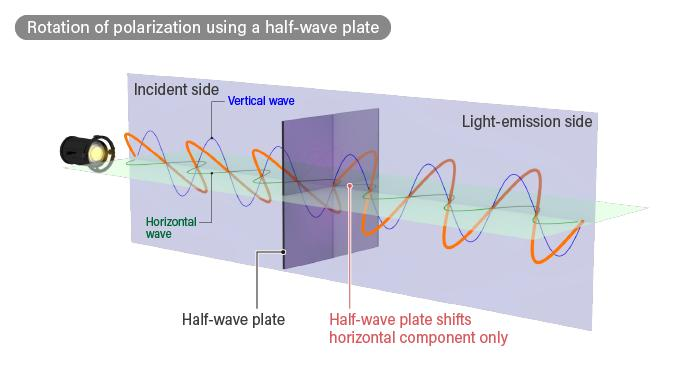

- 1/2 波片（半波片）：使线偏振方向旋转 2θ，其中 θ 是入射偏振方向与波片快（慢）轴的夹角。例如：光轴转 22.5°，偏振方向转 45°；光轴转 45°，偏振方向转 90°。

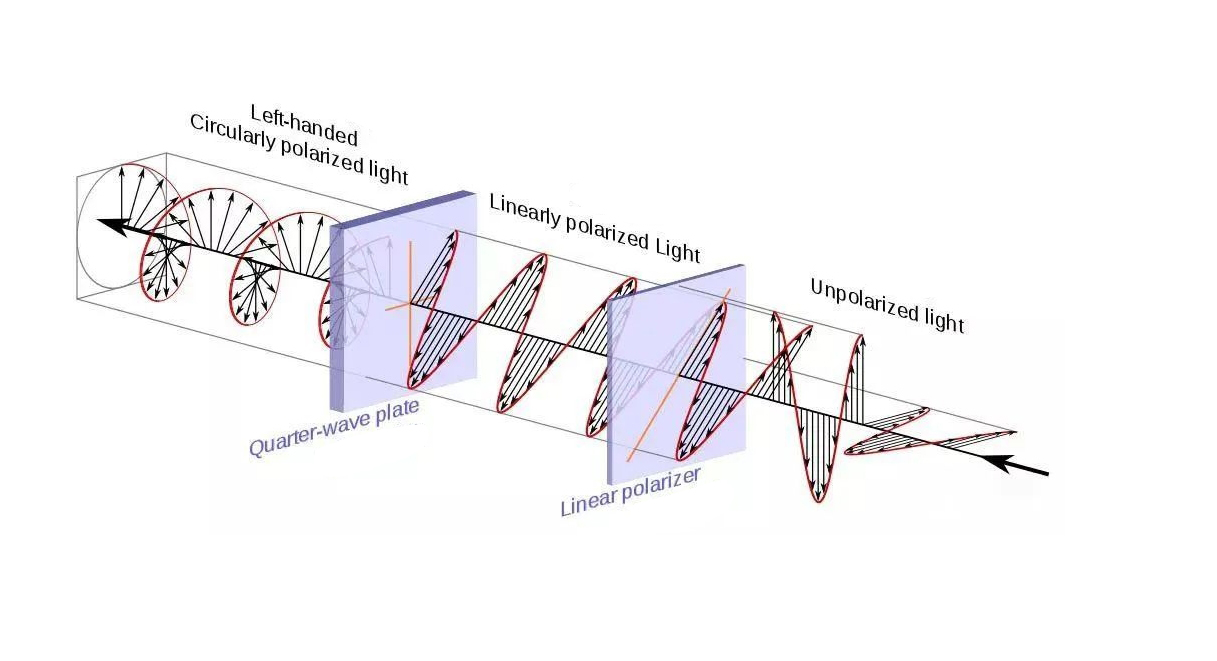

- 1/4 波片（1/4 波片）：当线偏振入射与光轴成 45° 时，出射为圆偏振光；夹角不是 45° 时，出射为椭圆偏振光；偏振方向与光轴平行或垂直时，出射仍为线偏振（无变化）。
波片是互易器件——光从哪个方向入射效果都一样。这和法拉第旋转器（非互易，光隔离器的核心）有本质区别。
七、常见误区
关于波片，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1
波片可以改变光的强度。波片只改变偏振状态，不改变总强度。只有后面再加偏振片时才会出现强度变化。
误区2
波片对任意波长都有效。延迟量与波长密切相关，一个1/4波片只在设计波长附近准确。
误区3
零级波片就是一片很薄的波片。很多”零级波片”是两片多级波片光轴垂直粘合的复合零级波片。
误区4：多阶波片可以通用任意温度、波长
不行。多阶波片对温度和波长都非常敏感——温度变化几度或波长偏移几纳米，延迟量就会显著偏离设计值。多阶波片只适合单波长、恒温的简单应用。对温度或波长变化敏感的场景必须使用零级或消色差波片。
误区5：任意角度都能产生圆偏振
不对。只有当入射线偏振方向与 1/4 波片的光轴恰好成 45° 时，出射才是理想的圆偏振光。夹角偏大或偏小，出射都是椭圆偏振光——长轴沿原偏振方向的椭圆。
误区6：波片会改变光强
理想的波片不改变光强——它只改变偏振状态，不吸收也不反射光。实际波片因为有表面反射（未镀膜时约 4% 每面）和少量吸收，光强会略有下降，但这不是波片的主要功能。
当然，关于波片的误区远不止这些。激光技术发展很快，新的材料、新的工艺不断涌现，以前的一些”常识”可能已经过时了。如果你还有其他疑问，欢迎在评论区留言，我们会一一解答。
