分束器是什么？一束光怎么分成两束
你可能在物理课上见过”半反半透镜”，那就是最基本的分束器。但在实际的光学系统中，分束器有很多种——立方体的、平板的、偏振的、非偏振的，各有各的适用场景和坑点。这篇文章从原理到选型，系统带你搞懂分束器，但PBS和NPBS有什么区别？立方体和平板哪个好？PDL是什么意思？高功率下为什么不能用胶合立方体？本文从分束比到偏振相关损耗，从立方体vs平板对比到选型要点，系统带你深入理解分束器。读完你也能给别人讲明白。
本文目录
- 一、什么是分束器？核心概念搞清楚
- 二、工作原理：分束器是怎么实现的
- 三、关键参数：看懂分束器的性能指标
- 四、主要类型：分束器有哪些种类
- 五、应用场景：分束器都用在什么地方
- 六、常见误区：这些坑别踩
参考来源
一、核心概念：什么是分束器？
说起分束器，很多人的第一反应可能是”听起来好专业”。但如果你对激光有所了解，就会知道分束器是激光领域里一个非常核心、非常基础的概念。 分束器是能将一束入射光分成两束或多束的光学元件，也就是”光的分流器”。它既可以按强度比例分光，也可以按波长或偏振态分光。反过来使用时，分束器也可以作为合束器将两束光合成一束。在激光系统、干涉仪、显微镜和光通信设备中，分束器承担着光路分配、信号采样、偏振分离等重要角色。
二、工作原理：分束器是怎么实现的？
理解分束器的工作原理，其实可以拆解成几个关键步骤或关键机制。很多人觉得激光原理很玄，但只要你跟着这个思路走，其实一点都不难懂。我们一步步来看：
不同类型的分束器工作原理各异。平板和立方分束器都基于部分反射原理：在玻璃表面镀部分反射膜，入射光到达膜层时，一部分被反射，另一部分透射，从而实现分光。偏振分束器利用薄膜干涉或双折射晶体特性，让s偏振光反射、p偏振光透射，实现按偏振态分离。二向色分束器则按波长分光——某些波长透过，另一些反射。光纤分束器通过两根光纤的倏逝波耦合实现分光。
三、关键参数：看懂分束器的性能指标
了解分束器，光知道概念和原理还不够，还得看懂它的关键参数。很多人选分束器的时候，看着一堆参数不知道从哪看起。其实不用怕，下面这张表帮你把核心参数都梳理清楚了：
| 参数名称 | 含义 | 选型意义 |
|---|---|---|
| 分光比（R/T比） | 反射与透射功率的比例，如50:50、70:30 | 直接影响激光器的性能表现和适用场景选择 |
| 工作波长范围 | 正常工作的光谱区间 | 镀膜的设计波段，超出范围分光比和透过率会显著劣化 |
| 插入损耗 | 总功率损失 | 直接影响激光器的性能表现和适用场景选择 |
| 偏振相关损耗（PDL） | 不同偏振态下插入损耗的差异 | 直接影响激光器的性能表现和适用场景选择 |
| 消光比 | 偏振分束器两输出的偏振纯度指标 | 直接影响激光器的性能表现和适用场景选择 |
| 损伤阈值 | 能承受的最大激光功率密度 | 高功率应用的关键指标，胶合立方体损伤阈值低于平板分束片 |
五、分束器类型补充：分束器有哪些种类？
按结构分：平板分束器（简单、低成本，透射光有横向偏移）、立方分束器（无偏移、结构牢固，体积大成本高）、薄膜分束器（极薄偏移小但易损坏）。
按分光特性分：非偏振分束器（按强度分光，尽量保持偏振不变）、偏振分束器（PBS，按偏振态分光）、二向色分束器（按波长分光）。
按实现方式分：自由空间分束器、光纤分束器、可变分束器（分光比可调）。
六、应用场景：分束器都用在什么地方？
分束器的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开分束器。简单分几个领域来看：
- 干涉仪：将光分成参考光和信号光两路
- 激光功率监测：分出小部分光到探测器，实时监测功率
- 偏振光学系统：光隔离器、光衰减器、偏振测量
- 激光合束：反向使用，将多束激光合成一束
- 荧光显微镜：二向色分束器分离激发光和荧光
- 光通信：光纤网络中分配或组合光信号
四、核心参数与选型要点
4.1 分束比（分光比）
分束比（Splitting Ratio / Beam Ratio）是分束器最基本的参数，表示反射光和透射光的功率比例。常见分束比：
- 50:50（非偏振分束器 NPBS）：反射和透射各一半，是最常用的分束比
- 70:30、80:20、90:10：不对称分束，用于需要更多光在某一路的场合
- 偏振分束器（PBS）：不是按功率分，而是按偏振分——P偏振几乎全部透射，S偏振几乎全部反射
注意：分束比通常是针对特定波长和特定入射角设计的。偏离设计条件，分束比会发生变化。
4.2 偏振相关损耗（PDL）
偏振相关损耗（Polarization Dependent Loss, PDL）衡量分束器对不同偏振态的透射/反射差异。对于非偏振分束器（NPBS），理想情况下 PDL 应该为零——不管入射光是什么偏振，分束比都一样。但实际中由于薄膜的偏振敏感性，PDL 不可能完全为零。
立方体分束器的 PDL 通常比平板分束器好，因为立方体中光垂直入射到分束膜上，S 偏振和 P 偏振没有差别。而平板分束器通常是斜入射（45°），P 偏振和 S 偏振的反射率差异很大。
4.3 立方体 vs 平板分束器
| 特性 | 立方体分束器（Cube BS） | 平板分束器（Plate BS） |
|---|---|---|
| 结构 | 两个直角棱镜胶合，斜面镀分束膜 | 一片平行平板，一面镀分束膜 |
| 光路 | 透射光无偏移，反射光 90° 偏转 | 透射光有平行位移（ghost 反射） |
| PDL | 低（正入射到膜层） | 较高（斜入射，S/P差别大） |
| 损伤阈值 | 低（胶合层限制） | 高（无胶层，单一基板） |
| 鬼像（Ghost） | 少 | 多（前后表面多次反射） |
| 成本 | 较高 | 较低 |
| 典型应用 | 成像系统、干涉仪、低功率激光 | 高功率激光、简单分光 |
💡 高功率提示：高功率激光系统中，不能使用胶合立方体分束器——胶层很容易被激光损伤。应该使用无胶合的平板分束器，或者使用偏振分束棱镜（空气隙型）。使用平板分束器时要注意第二面（背面）的反射——通常会镀增透膜来减少鬼像，但无法完全消除。
4.4 PBS 与 NPBS 的区别
这是初学者最常混淆的两个概念：

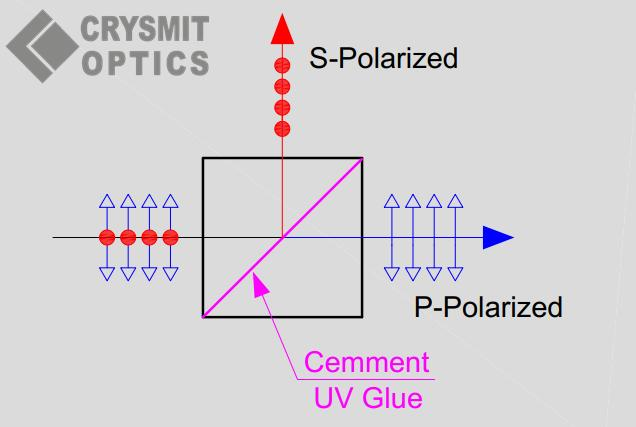

- 偏振分束器（Polarizing Beam Splitter, PBS）：按偏振态分光——P 偏振（电场平行于入射面）透射，S 偏振（电场垂直于入射面）反射。消光比通常在 100:1 到 1000:1 之间。用于需要分离或组合不同偏振光的场合，如光隔离器、干涉仪、光开关。
- 非偏振分束器（Non-Polarizing Beam Splitter, NPBS）：按功率分光——理想情况下不改变也不选择偏振态，只是把光强分成两束。实际上 PDL 不为零，但通常控制在 5% 以内。用于需要分光但不关心偏振的场合，如光束采样、功率监测。
选型时一定要搞清楚自己需要的是哪种——拿 PBS 当 NPBS 用，分束比会随入射偏振剧烈变化；拿 NPBS 当 PBS 用，消光比完全不够。
4.5 其他重要参数
- 工作波长范围：分束膜是针对特定波段设计的，超出范围分束比会严重偏离
- 入射角：通常 0°（立方体）或 45°（平板），使用角度必须匹配
- 波前畸变：透射光的波前质量，受基板面型和膜层应力影响
- 损伤阈值：连续功率或脉冲能量的承受上限
七、常见误区
关于分束器，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1
50:50分束器就是精确的一半一半。实际有公差，且分光比随波长、入射角和偏振变化。
误区2
分束器只分不合。分束器是互易的，反向就是合束器，但要注意相干性和偏振匹配。
误区3
立方一定比平板好。平板分束器的损伤阈值通常更高，更适合大功率激光场合。
误区4：NPBS 完全无偏振依赖
不对。”非偏振”只是说偏振影响比较小，不是完全没有。即使是最好的 NPBS，在斜入射时也会有一定的 PDL（偏振相关损耗）。立方体 NPBS 的 PDL 通常比平板的小，因为光是正入射到分束膜上的。
误区5：分束比全波段通用
不行。分束膜是针对特定波长范围设计的——介质膜的干涉效应和波长密切相关。偏离设计波长，分束比会严重偏离标称值。选型时一定要确认工作波长范围是否匹配。
误区6：分束器只能分光，不能合光
不对。分束器是互易器件——可以分光，也可以合光。把两束光分别从两个输入端射入，在输出端会合并成一束。但合光时要注意偏振匹配和模式匹配，否则合光效率会很低。
当然，关于分束器的误区远不止这些。激光技术发展很快，新的材料、新的工艺不断涌现，以前的一些”常识”可能已经过时了。如果你还有其他疑问，欢迎在评论区留言，我们会一一解答。
