偏振片是什么？怎么过滤和控制光的偏振
你可能戴过偏光太阳镜，看过3D电影，这些都用到了偏振片的原理。但在激光和精密光学系统中，偏振片远不止”滤掉反光”这么简单——它是控制和分析光的偏振态的基础元件，直接影响系统的对比度和信噪比。这篇文章从原理到选型，系统带你搞懂偏振片，但消光比是什么意思？格兰-泰勒和格兰-傅科有什么区别？偏振片和波片有什么不一样？本文从消光比到偏振度，从晶体棱镜选型到与波片的对比，系统带你深入理解偏振片。读完你也能给别人讲明白。
本文目录
- 一、什么是偏振片？核心概念搞清楚
- 二、工作原理：偏振片是怎么实现的
- 三、关键参数：看懂偏振片的性能指标
- 四、主要类型：偏振片有哪些种类
- 五、应用场景：偏振片都用在什么地方
- 六、常见误区：这些坑别踩
参考来源
一、核心概念：什么是偏振片？
说起偏振片，很多人的第一反应可能是”听起来好专业”。但如果你对激光有所了解，就会知道偏振片是激光领域里一个非常核心、非常基础的概念。 偏振片是对光的偏振状态具有选择透过性的光学元件，只允许特定方向偏振的光通过，阻挡或转移正交方向偏振的光。它就像光的”方向筛子”——只有”姿势对”的光才能过去。偏振片是偏振光学系统中最基础的元件，从太阳镜、3D眼镜到精密激光系统和光通信设备，应用极为广泛。
二、工作原理：偏振片是怎么实现的？
理解偏振片的工作原理，其实可以拆解成几个关键步骤或关键机制。很多人觉得激光原理很玄，但只要你跟着这个思路走，其实一点都不难懂。我们一步步来看：
偏振片的核心是让两个正交偏振方向的光经历截然不同的命运——一个顺利通过，另一个被吸收或偏转出光路。具体机制因类型而异：吸收型偏振片利用定向排列的高分子链或纳米颗粒，沿链方向偏振的光被吸收，垂直方向则几乎不被吸收。双折射型偏振片（如格兰-泰勒棱镜）利用晶体的双折射特性，通过全反射将一个偏振方向的光偏转出光路。薄膜偏振片依靠多层介质膜干涉，使s偏振反射而p偏振透射。
三、关键参数：看懂偏振片的性能指标
了解偏振片，光知道概念和原理还不够，还得看懂它的关键参数。很多人选偏振片的时候，看着一堆参数不知道从哪看起。其实不用怕，下面这张表帮你把核心参数都梳理清楚了：
| 参数名称 | 含义 | 选型意义 |
|---|---|---|
| 消光比 | 最大与最小透射光强的比值，高质量偏振片可达10000:1以上 | 直接影响激光器的性能表现和适用场景选择 |
| 插入损耗 | 理想偏振方向的光通过后的功率损失 | 直接影响激光器的性能表现和适用场景选择 |
| 工作波长范围 | 有效工作的光谱范围 | 直接影响激光器的性能表现和适用场景选择 |
| 损伤阈值 | 能承受的最大激光功率密度 | 高功率应用的关键指标，格兰晶体式远高于薄膜偏振片和线栅偏振片 |
| 视场角 | 有效工作的入射角度范围 | 直接影响激光器的性能表现和适用场景选择 |
| 波前畸变 | 对透射光波前的影响程度 | 直接影响激光器的性能表现和适用场景选择 |
五、偏振片类型补充：偏振片有哪些种类？

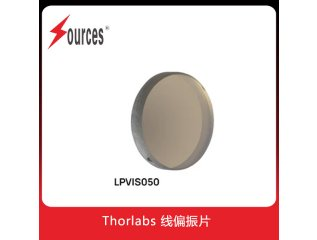

按工作原理分：吸收型偏振片（高分子膜、玻璃偏振片，成本低但功率承受弱）、反射型偏振膜（反射不需要的偏振光）、双折射晶体偏振片（格兰-泰勒、沃拉斯顿等，消光比高、功率强）、薄膜偏振片（平板型/立方型，适合特定激光波长）、线栅偏振片（适合红外和太赫兹）。
按输出形式分：单输出偏振片（只利用透射光）和偏振分束器（两路偏振光都输出利用）。
六、应用场景：偏振片都用在什么地方？
偏振片的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开偏振片。简单分几个领域来看：
- 激光系统：保证激光偏振纯度，或作为光隔离器、衰减器的组成部分
- 偏光太阳镜：只透垂直偏振光，减少水面、路面的反射眩光
- 3D显示：左右眼接收不同偏振方向的图像，产生立体视觉
- LCD显示屏：两片偏振片夹液晶实现亮度调节
- 干涉测量：控制和分析偏振状态
- 光通信：相干光通信中的偏振分集接收和控制
四、核心参数深化
4.1 消光比（Extinction Ratio）
消光比是偏振片最重要的性能指标，表示两个正交偏振方向透射率的比值。消光比越高，偏振纯度越好。
消光比 ER = Tmax / Tmin
其中 Tmax 是偏振方向平行于透过轴时的透射率，Tmin 是偏振方向垂直于透过轴时的透射率。
| 偏振片类型 | 典型消光比 | 典型透过率 | 说明 |
|---|---|---|---|
| 格兰-泰勒棱镜 | 10⁵ : 1 ~ 10⁶ : 1 | ~80-90% | 最高消光比，空气隙设计 |
| 格兰-傅科棱镜 | 10⁴ : 1 ~ 10⁵ : 1 | ~70-80% | 结构简单，接受角较小 |
| 薄膜偏振片 | 100 : 1 ~ 1000 : 1 | ~90%+ | 成本低，损伤阈低 |
| 线栅偏振片 | 100 : 1 ~ 1000 : 1 | ~70-80% | 宽波段，适合红外 |
| 偏振片膜 | 100 : 1 ~ 1000 : 1 | ~30-40% | 成本最低，用于显示等 |
4.2 格兰-泰勒 vs 格兰-傅科

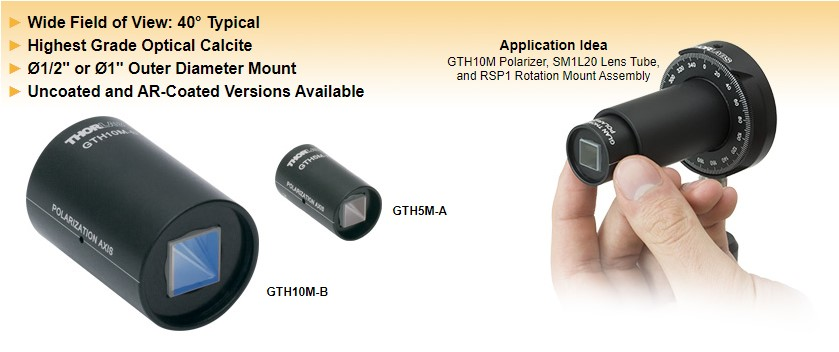

两种最常见的晶体偏振棱镜，都是基于方解石（Calcite）的双折射效应和全反射原理，但结构和性能有重要区别：
- 格兰-泰勒（Glan-Taylor）：两块方解石棱镜之间有空气隙，利用 o 光在斜面的全反射来分离偏振。消光比极高（10⁵~10⁶:1），接受角大，损伤阈值高。是高功率和高精度应用的首选。但成本高。
- 格兰-傅科（Glan-Foucault）：结构类似但棱镜切割角度不同，也是空气隙设计。消光比稍低（10⁴~10⁵:1），接受角较小。优点是结构简单、成本较低。
💡 高功率选型提示：高功率激光系统中，偏振棱镜的损伤阈值和消光比是关键。格兰-泰勒棱镜的空气隙设计避免了胶合层的热损伤问题，损伤阈值远高于胶合偏振器。但方解石本身的潮解问题需要注意——必须密封在保护壳中使用。
4.3 偏振片 vs 波片：功能不同
很多初学者会混淆偏振片和波片，因为它们都和偏振有关，但功能完全不同：
| 特性 | 偏振片（Polarizer） | 波片（Waveplate） |
|---|---|---|
| 核心功能 | 筛选偏振方向——只让特定方向的线偏振光通过 | 改变偏振状态——把一种偏振变成另一种 |
| 光强变化 | 光强被衰减（最多减弱一半） | 理想情况下光强不变（只改变相位） |
| 输出偏振态 | 总是线偏振 | 可以是线、圆、椭圆偏振 |
| 典型应用 | 净化偏振方向、偏振检测、光强调节 | 旋转偏振方向、线偏振↔圆偏振转换 |
打个比方：偏振片就像一个”筛子”，只允许特定方向的光”挤”过去，其他方向的被挡住了（吸收或反射），所以光强会减弱。波片更像一个”变换器”——它不挡光，只是改变光的偏振状态，就像把衣服从左衽改成右衽，衣服本身还在。
4.4 偏振度（Degree of Polarization）
实际的光很少是 100% 的线偏振光，通常是部分偏振光。偏振度（DOP）衡量光的偏振纯度：
DOP = (Imax – Imin) / (Imax + Imin)
其中 Imax 和 Imin 分别是旋转偏振片测得的最大和最小透射光强。自然光的 DOP = 0，完全线偏振光的 DOP = 1，部分偏振光的 DOP 在 0~1 之间。
七、常见误区
关于偏振片，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1
偏振片能把任何光变成线偏振光且不损失能量。实际上偏振片只能”筛选”不能”转换”偏振，非偏振光通过后至少损失50%能量。
误区2
消光比越高越好。高消光比往往伴随更窄的波长/角度范围和更高成本。
误区3
所有偏振片都是吸收型的。许多高性能偏振片通过偏转而不是吸收消光，能承受更高功率。
误区4：偏振片能100%消光
不能。任何偏振片的消光比都是有限的。即使是最好的格兰-泰勒棱镜，消光比也只有 10⁶:1 左右，意味着还有百万分之一的正交偏振光可以透过。薄膜偏振片的消光比更低，通常只有几百比一。高消光比的应用（如光隔离器）必须使用晶体偏振棱镜。
误区5：所有偏振片都适合高功率激光
不对。薄膜偏振片的损伤阈值很低，高功率下容易损坏。高功率激光系统必须使用晶体偏振棱镜（如格兰-泰勒），而且最好是空气隙设计（避免胶合层损伤）。另外，吸收型偏振片更不能用于高功率——吸收的光能会变成热量，甚至炸裂。
误区6：偏振片和波片差不多
完全不同。偏振片是”筛选”偏振——只让特定方向的通过，光强会减弱；波片是”变换”偏振——改变偏振状态但不改变光强（理想情况下）。一个像筛子，一个像变换器，功能和原理都不一样。
当然，关于偏振片的误区远不止这些。激光技术发展很快，新的材料、新的工艺不断涌现，以前的一些”常识”可能已经过时了。如果你还有其他疑问，欢迎在评论区留言，我们会一一解答。
