光学滤光片是什么？怎么只让想要的光通过
你可能知道太阳镜可以过滤紫外线、相机镜头前的滤镜可以改变色调，但在激光和光学系统中，滤光片是更精密、更关键的元件——它可以精确挑选特定波长的光通过，把其余的全部挡住。这篇文章从原理到选型，系统带你搞懂光学滤光片，但干涉滤光片的原理是什么？CWL、FWHM、OD分别代表什么？入射角怎么影响滤光性能？温度漂移有多大？本文从干涉原理到核心参数，从入射角效应到温度影响，系统带你深入理解光学滤光片。读完你也能给别人讲明白。
本文目录
- 一、什么是光学滤光片？核心概念搞清楚
- 二、工作原理：光学滤光片是怎么实现的
- 三、关键参数：看懂光学滤光片的性能指标
- 四、主要类型：光学滤光片有哪些种类
- 五、应用场景：光学滤光片都用在什么地方
- 六、常见误区：这些坑别踩
参考来源
一、核心概念：什么是光学滤光片？
说起光学滤光片，很多人的第一反应可能是”听起来好专业”。但如果你对激光有所了解，就会知道光学滤光片是激光领域里一个非常核心、非常基础的概念。 光学滤光片是能选择性透过或阻挡特定波长光线的光学元件。它就像光的”筛选器”——只让你想要的波长通过，把不需要的挡在外面。滤光片是光学系统中实现光谱控制的核心元件，摄影中的色彩调节、荧光显微镜中的激发/发射分离、激光系统中的波长选择、光通信中的波分复用，都离不开各种滤光片。
跟普通的光学元件或者普通光源比起来，光学滤光片最大的不同在于它的”目的性”很强——它不是被动地让光通过，而是主动地参与光的产生、放大或者调制过程。这种主动性，正是激光器能实现普通光做不到的事情的根本原因。
二、工作原理：光学滤光片是怎么实现的？
理解光学滤光片的工作原理，其实可以拆解成几个关键步骤或关键机制。很多人觉得激光原理很玄，但只要你跟着这个思路走，其实一点都不难懂。我们一步步来看：
不同类型滤光片的工作原理各不相同。吸收型滤光片利用材料本身的吸收特性——某些玻璃、染料或半导体只对特定波段有强烈吸收，其余波段相对透明，结构简单成本低，但吸收的光转化为热量，限制了功率承受能力。干涉型滤光片基于多层薄膜干涉效应，通过精确设计数十层甚至上百层不同折射率的介质薄膜，让某些波长相长干涉而高透，另一些相消干涉而被反射。干涉滤光片光谱特性可精确设计、吸收小、损伤阈值高，是高性能系统的首选。
三、关键参数：看懂光学滤光片的性能指标
了解光学滤光片，光知道概念和原理还不够，还得看懂它的关键参数。很多人选光学滤光片的时候，看着一堆参数不知道从哪看起。其实不用怕，下面这张表帮你把核心参数都梳理清楚了：
| 参数名称 | 含义 | 选型意义 |
|---|---|---|
| 中心波长（CWL） | 带通滤光片透射峰的中心位置 | 滤光片的设计工作波长，偏离后透射率和阻挡特性都会劣化 |
| 带宽（FWHM） | 透射峰半高宽，衡量波长选择能力 | 通带的半高全宽，决定可通过的光谱范围，需与应用需求匹配 |
| 峰值透射率 | 通带内的最大透射比例 | 直接影响激光器的性能表现和适用场景选择 |
| 截止深度（OD值） | 阻带的抑制程度，OD越大抑制越强 | 直接影响激光器的性能表现和适用场景选择 |
| 通带平整度 | 通带内透射率的均匀性 | 直接影响激光器的性能表现和适用场景选择 |
| 入射角范围 | 正常工作的入射角度范围，干涉滤光片对角敏感 | 直接影响激光器的性能表现和适用场景选择 |
| 损伤阈值 | 能承受的最大激光功率密度 | 直接影响激光器的性能表现和适用场景选择 |
五、滤光片类型补充：光学滤光片有哪些种类？

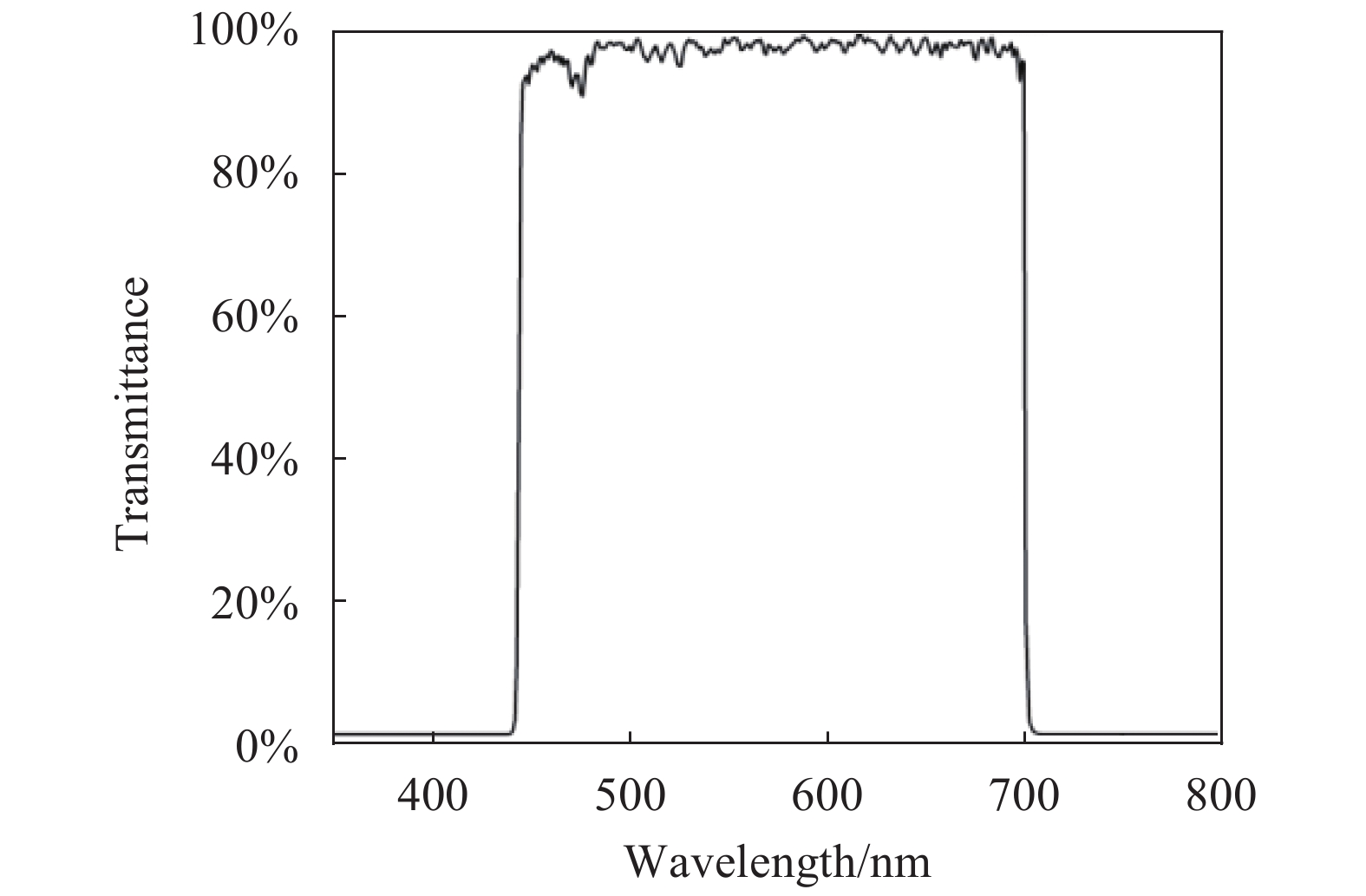

按光谱特性分：带通滤光片（只透某一波段）、截止滤光片（长波通/短波通）、陷波滤光片（阻挡窄波段）、中性密度滤光片（宽波段均匀衰减）。
按工作原理分：吸收型滤光片（角度不敏感但热效应大）、干涉滤光片（性能优但对角度敏感）、法布里-珀罗型滤光片（极窄带宽）、声光可调谐滤光片（AOTF，电调谐）、光纤布拉格光栅（FBG）。
六、应用场景：光学滤光片都用在什么地方？
光学滤光片的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开光学滤光片。简单分几个领域来看：
- 荧光显微镜：激发滤光片选激发波长，发射滤光片阻激发透荧光
- 激光系统：波长选择、噪声抑制、谐波分离
- 光通信：波分复用系统的关键元件
- 成像与摄影：彩色滤镜、红外滤镜、UV滤镜
- 光谱分析：光谱仪的波长选择元件、气体检测
- 激光防护：激光防护眼镜的核心元件
四、核心参数深度解读
4.1 干涉滤光片工作原理
干涉滤光片是最常用的光学滤波器之一，其核心结构是法布里-珀罗腔——在基底上交替镀上高低折射率的介质膜，形成多个反射层和间隔层。利用多光束干涉效应，只有特定波长的光能高透射率通过，其他波长被反射。
干涉滤光片的本质是一个或多个级联的 F-P 谐振腔。单腔滤光片的透射峰是洛伦兹型（艾里函数），边带抑制有限。双腔或三腔滤光片通过多个 F-P 腔级联，可以获得更接近矩形的透射谱和更高的带外抑制。
4.2 中心波长与半高宽

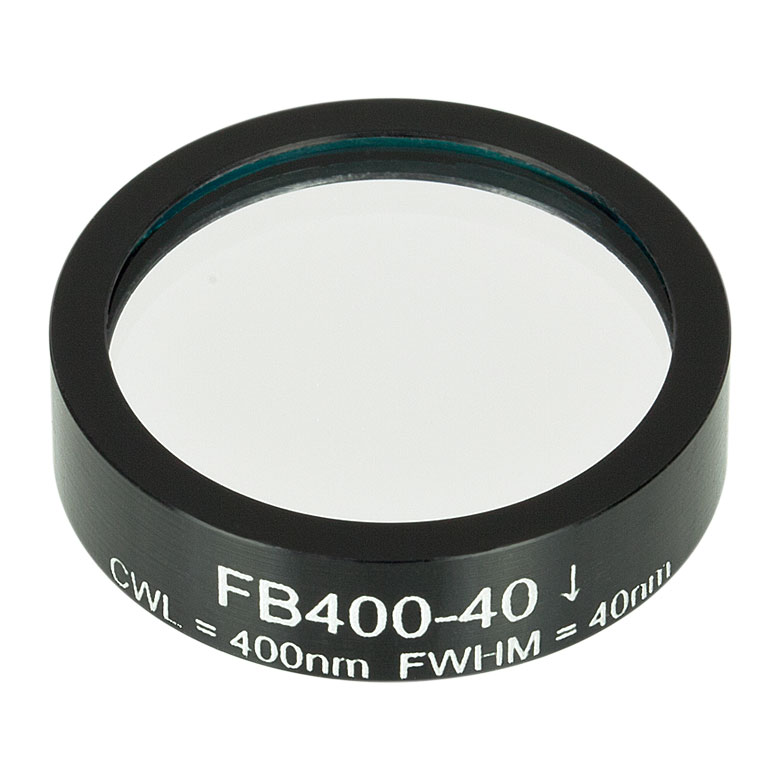

- 中心波长（Center Wavelength, CWL）：滤光片透射峰的中心位置。通常指透射率最高点对应的波长。对于带通滤光片，CWL 是最重要的选型参数之一。

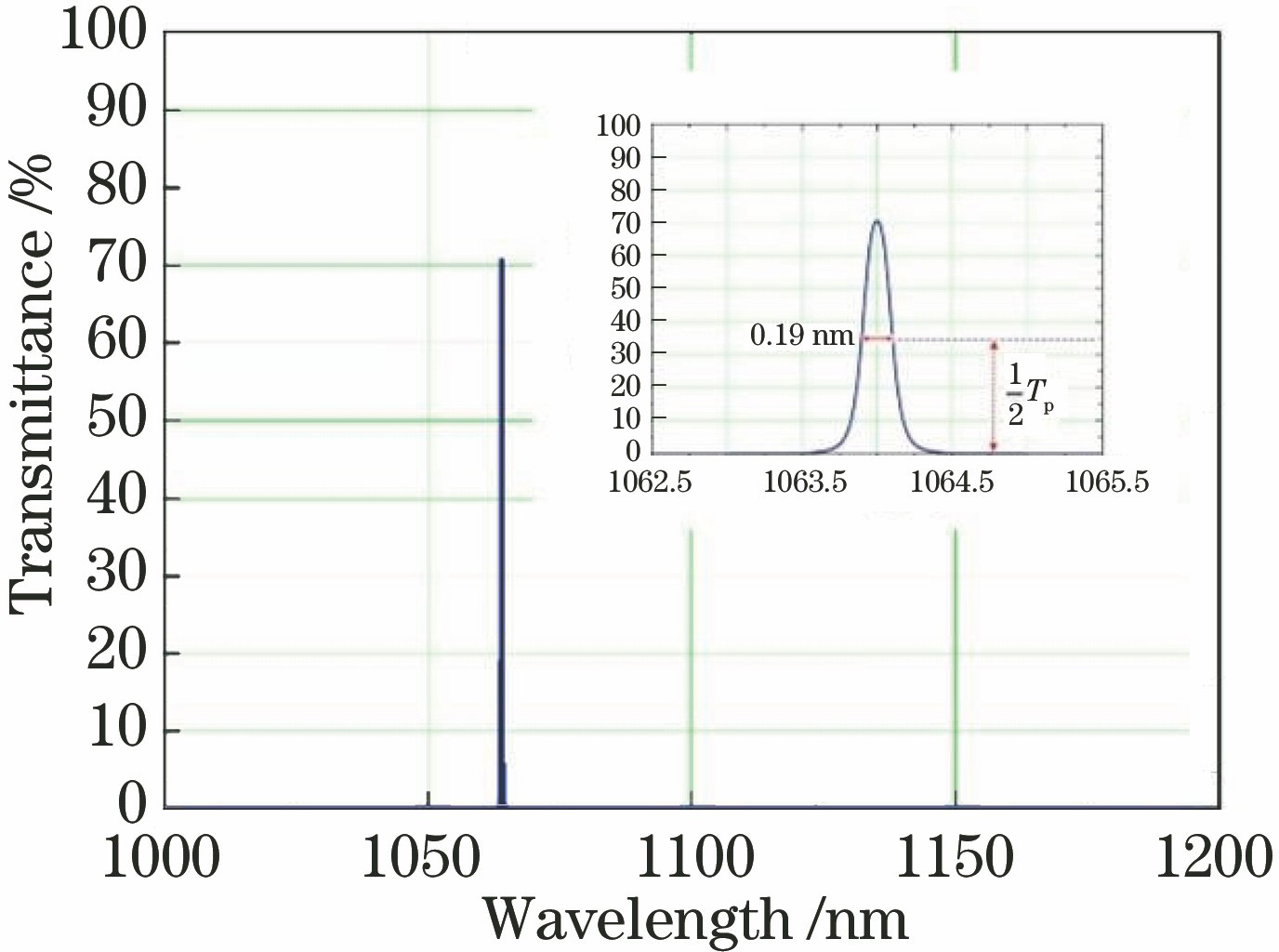

- 半高全宽（Full Width at Half Maximum, FWHM）：透射率降至峰值一半时的波长宽度，也叫带宽。FWHM 越小，滤光片越”窄”，选频越精确。
常见带通滤光片的 FWHM 范围：窄带滤光片 0.1 ~ 10nm，中带滤光片 10 ~ 50nm，宽带滤光片 50 ~ 100nm 以上。
4.3 截止深度（光密度 OD）
截止深度（Blocking Depth / Optical Density, OD）衡量滤光片对通带外光线的抑制能力。OD 值越高，抑制越强。
OD = -log₁₀(Tblock)
其中 Tblock 是截止区的透射率。例如：
- OD2 = 1% 透射（抑制 99%）
- OD3 = 0.1% 透射（抑制 99.9%）
- OD4 = 0.01% 透射（抑制 99.99%）
- OD6 = 0.0001% 透射（抑制 99.9999%）
很多应用对 OD 值有严格要求——比如荧光检测需要 OD5 以上来阻挡强烈的激发光，只让微弱的荧光通过。OD 值不够的话，激发光泄漏会淹没荧光信号。
4.4 入射角的影响
干涉滤光片有一个非常重要的特性：透射峰随入射角变化。当光斜入射时，等效光程变短，中心波长向短波长方向移动（”蓝移”）。
近似公式：
λ(θ) ≈ λ₀ · √(neff² – sin²θ) / neff
其中 λ₀ 是正入射中心波长，θ 是入射角，neff 是膜系的有效折射率。
💡 工程提示：斜入射不仅会导致中心波长蓝移，还会引起 S 偏振和 P 偏振的透射峰分离——两种偏振的 CWL 和 FWHM 都变得不一样。对于会聚或发散光束（如透镜聚焦后的光），因为包含多个入射角，通带会展宽、峰值透射率会下降。因此在准直光束中使用干涉滤光片效果最好。
4.5 温度漂移
温度变化也会改变滤光片的中心波长——热膨胀使膜层变厚，同时折射率也随温度变化。对于常规介质膜滤光片，温度系数约为 +0.01 nm/℃ 量级（正的，即温度升高波长红移）。在室温附近使用通常没问题，但在极端温度环境或高精度应用中需要考虑。
七、常见误区
关于光学滤光片，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1
透射率越高越好。高透射率往往意味着截止深度不够或带宽变宽，需要权衡。
误区2
滤光片对所有角度都一样。干涉滤光片中心波长随入射角增大向短波漂移。
误区3
滤光片只用来”滤掉”光。很多滤光片是反射式的，被反射的光还可以被利用。
误区4：滤光片参数不受入射角度影响
不对。干涉滤光片的中心波长随入射角增加而蓝移（向短波方向移动），而且 S 偏振和 P 偏振会分离。会聚光束中使用时，通带会展宽、峰值透射率会下降。滤光片通常设计为正入射或特定角度使用，偏离后性能会显著变化。
误区5：OD 数值越高透光越好
正好相反。OD（光密度）衡量的是截止区的阻挡能力——OD 值越高，阻挡越强，截止区透射率越低（越不透光）。通带的透射率是另一个参数（峰值透射率），和 OD 没有直接关系。
误区6：所有滤光片都能承受高功率
不能。吸收型滤光片（有色玻璃）通过吸收来滤光，高功率下会大量发热甚至炸裂。干涉滤光片（介质膜）的损伤阈值较高，但也有限制——而且膜层中的驻波场会使某些层的光强特别高，更容易损伤。高功率应用必须选用专门的激光级滤光片。
当然，关于光学滤光片的误区远不止这些。激光技术发展很快，新的材料、新的工艺不断涌现，以前的一些”常识”可能已经过时了。如果你还有其他疑问，欢迎在评论区留言，我们会一一解答。
