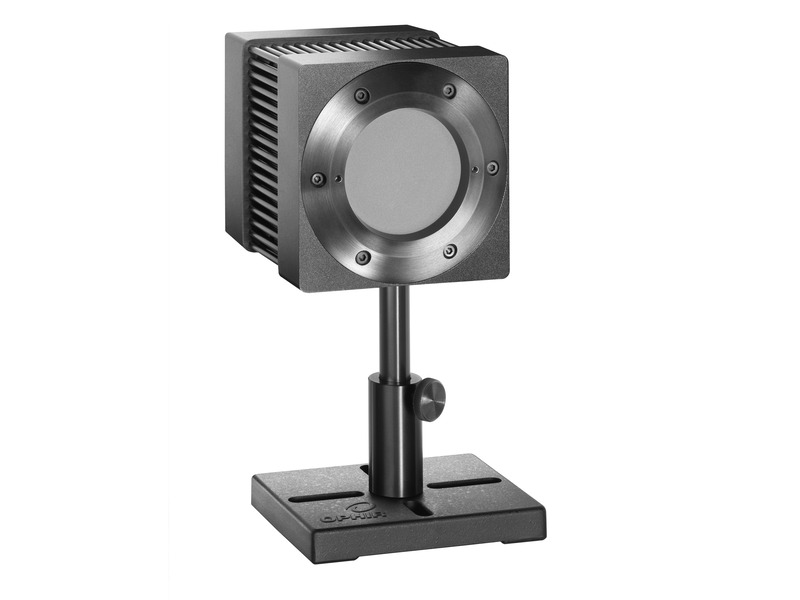

| OPHIR 7Z07116 FL250A-BB-50 风扇冷却式宽带激光功率/能量传感器 |
产品概述
FL250A-BB-50（货号 7Z07116）是以色列 OPHIR（MKS旗下品牌）推出的通用型风扇冷却式热电堆激光功率/能量传感器，配备 50mm 大孔径和频谱平坦的 BB（Broadband）宽带涂层，光谱覆盖范围从紫外到远红外（0.19~11µm），适用于多种激光波长的功率和能量测量。传感器采用标准 DB15（Smart Connector）接口，可即插即用连接 OPHIR 全系列智能表头和 PC 接口设备，是工业激光加工和科研实验室的理想选择。
|
|
核心规格参数
|
| 型号 |
FL250A-BB-50 |
| 货号 |
7Z07116（标准1.5m电缆）/ 7Z07116B（5m电缆） |
| 传感器类型 |
热电堆功率/能量传感器（风扇冷却） |
| 吸收器类型 |
BB – Broadband（宽带通用型），吸收率约88% |
| 孔径 |
Ø50 mm |
| 光谱范围 |
0.19 ~ 11 µm |
| 功率测量范围 |
150 mW ~ 250 W |
| 功率档位 |
250W / 30W |
| 功率噪声电平 |
10 mW |
| 能量测量范围 |
80 mJ ~ 300 J |
| 能量档位 |
300J / 30J / 3J |
| 最大平均功率密度 |
10 kW/cm²（at 250W）/ 12 kW/cm²（at 150W） |
| 最大能量密度（<100ns） |
0.3 J/cm² |
| 最大能量密度（1µs） |
0.4 J/cm² |
| 最大能量密度（0.5ms） |
5 J/cm² |
| 最大能量密度（2ms） |
10 J/cm² |
| 最大能量密度（10ms） |
30 J/cm² |
| 响应时间（0-95%） |
2.5 s（typ.） |
| 校准不确定度 |
±1.9% |
| 功率精度 |
±3%（<240nm时±4%） |
| 功率线性度 |
±1% |
| 冷却方式 |
风扇冷却（Fan） |
| 接口类型 |
DB15 Smart Connector（智能插头） |
| 光纤适配器 |
可选 ST、FC、SMA、SC（需另购转接支架 7Z08212） |
| 尺寸 |
90 × 90 × 105 mm（L×W×D） |
| 电缆长度 |
1.5 m（标准）/ 5 m（可选 7Z07116B） |
| 重量 |
0.8 kg |
| 合规认证 |
CE, UKCA, China RoHS |
|
|
兼容表头与接口设备
|
FL250A-BB-50 采用 OPHIR 标准 DB15 Smart Connector 接口（UNIVERSAL 通用兼容），可即插即用连接以下全系列 OPHIR 智能表头和 PC 接口设备：
| 手持式智能表头 |
| Centauri |
7英寸彩色触摸屏，最新旗舰型号，支持BeamTrack、实时统计、线路图 |
7Z06250 |
| Vega |
3.5英寸彩色触摸屏，支持BeamTrack、Pass/Fail检测 |
7Z01555 |
| Nova II |
4英寸高分辨率LCD，功能最全面，USB+RS232，54000点数据记录 |
7Z01550 |
| StarBright |
3.5英寸彩色屏，入门级彩色显示，支持BeamTrack |
7Z01560 |
| StarLite |
3.5英寸单色屏，经济实惠，支持BeamTrack，320×240 TFT显示 |
7Z01565 |
| Nova |
2英寸基础型（需转接适配器），紧凑便携 |
7Z01510 |
| PC 接口设备 |
| Juno |
USB PC接口模块，即插即用，支持StarLab软件 |
7Z06240 |
| Juno-RS |
RS-232/以太网 PC接口，支持500Hz数据记录 |
7Z06241 |
| EA-1 |
以太网适配器，支持PoE供电，>25000点/秒 |
7Z06245 |
| Quasar |
蓝牙无线接口，10-30米范围，内置电池 |
7Z06255 |
注意：标准版 FL250A-BB-50 支持功率/能量测量。如需同时测量光束位置和光斑大小（BeamTrack功能），请选择 PPS 版本 FL250A-BB-50-PPS（货号 7Z07902）。
提示：低于30W功率测量时建议关闭风扇，噪声电平可降低约5倍。能量测量也建议在关闭风扇状态下进行。
|
|
核心优势
|
• 超宽光谱覆盖：0.19~11µm BB宽带涂层，一支传感器覆盖从紫外到远红外全波段激光测量
• 双模式测量：同时支持功率和脉冲能量测量，适用场景广泛
• 50mm大孔径：适配大光斑激光束，满足高功率工业激光应用需求
• 风扇主动散热：支持持续高功率测量，无需水冷系统，安装维护简便
• 通用兼容：DB15 Smart Connector接口，即插即用全系列OPHIR表头，自动识别校准
• 光纤适配：可选配ST/FC/SMA/SC光纤连接器，满足光纤激光测量需求
|
|
典型应用
|
• 激光切割/焊接系统的功率监控与校准
• 光纤激光器、CO₂激光器、半导体激光器的输出能量测量
• 科研实验室多波长激光功率/能量表征
• 医疗激光设备的输出校准
• 太阳能和宽带光源功率测量
|
