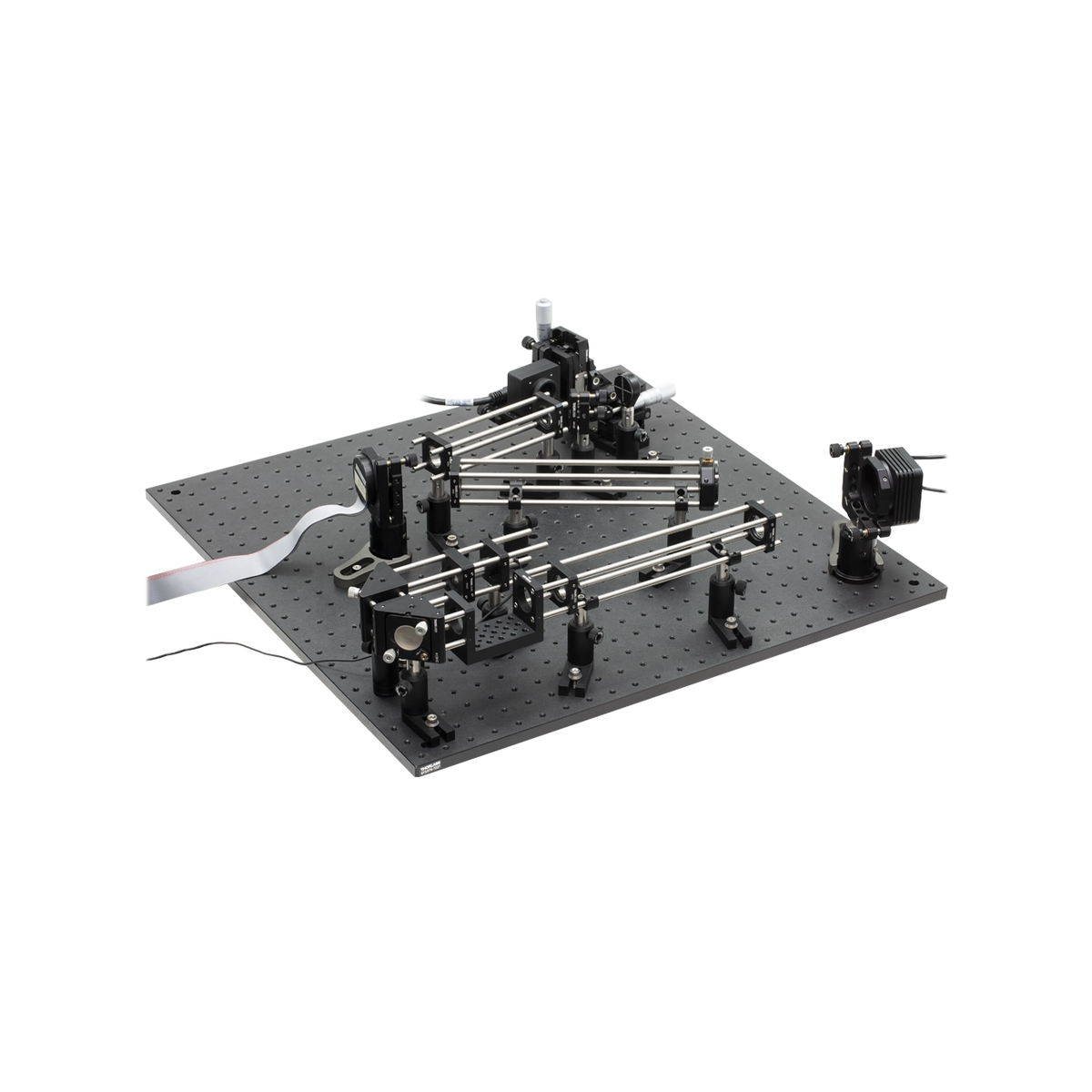

AOKWT1 – Woofer-Tweeter自适应光学套件
Thorlabs 原厂品质 · 自适应光学套件 · 140 + 40（双变形镜） · CMOS Shack-Hartmann（夏克-哈特曼）波前传感器
AOKWT1 Woofer-Tweeter自适应光学套件专为高精度波前校正设计。该套件创新性地采用140致动器与40致动器双变形镜架构，完美兼顾大行程低阶像差与小行程高阶像差校正。集成CMOS Shack-Hartmann波前传感器与AOK控制软件，实现即插即用的闭环实时校正，为科研与工业应用提供卓越的宽动态范围与纳米级波前补偿能力。
产品概述
AOKWT1是一款高性能的Woofer-Tweeter双变形镜自适应光学套件。该系统基于自适应光学原理，通过变形镜与波前传感器的闭环协作，实时测量并补偿光学系统中的波前畸变。其核心采用双级校正架构：140致动器Multi-DM作为Woofer提供大行程以校正低阶像差，40致动器压电DM作为Tweeter提供高空间分辨率以校正高阶像差。搭配高灵敏度CMOS Shack-Hartmann波前传感器与AOK控制软件，系统可实现小于500微秒的快速响应与纳米级校正精度。
该套件具备宽波段高反射率、即插即用及易于集成等特点，广泛应用于天文望远镜像差校正、超快激光脉冲整形、共聚焦显微成像、眼科光学测量及光通信等前沿领域，是提升光束质量与成像分辨率的理想选择。
核心特性
- Woofer-Tweeter双级架构：140+40致动器双变形镜组合，完美兼顾大行程低阶像差与高空间分辨率高阶像差校正。
- 180通道独立控制：总计180个控制通道，提供极高的波前校正自由度与空间分辨率。
- 宽行程与高精度兼备：±6 μm大行程满足复杂像差补偿，纳米级分辨率确保精细波前整形。
- 高反射率保护银膜：采用带保护层的银膜设计，在400-1100 nm宽波段内提供卓越的反射率。
- 闭环实时控制：集成CMOS Shack-Hartmann波前传感器，结合AOK软件实现<500 μs快速闭环校正。
- 即插即用完整套件：出厂预校准，包含变形镜、传感器、控制器及软件，USB 2.0接口极大简化系统集成。
- 灵活自定义算法：开放的软件架构支持用户自定义控制算法，满足多样化科研与工业应用需求。
技术规格
| 技术参数 | 规格值 |
|---|---|
| 产品类型 | Woofer-Tweeter自适应光学套件 |
| 变形镜类型 | 双变形镜（Multi-DM 140 + 压电DM 40） |
| 致动器数量 | 180通道（140 + 40） |
| 波前传感器类型 | CMOS Shack-Hartmann波前传感器 |
| 通光孔径 | Ø7.5 mm |
| 行程范围 | ±6 μm（峰-峰值约12 μm） |
| 响应时间 | < 500 μs（典型值） |
| 反射镜镀膜 | 有保护层银膜（Protected Silver） |
| 工作波长范围 | 400 – 1100 nm |
| 安装方式 | 英制（1/4″-20/8-32螺纹安装） |
| 接口类型 | USB 2.0 |
| 配套软件 | AOK自适应光学控制软件 |
| 工作温度 | 10°C ~ 35°C |
| 电源 | 外接电源适配器（区域规格） |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
自适应光学闭环校正原理
AOKWT1套件基于先进的自适应光学闭环控制原理运行。系统首先通过高灵敏度CMOS Shack-Hartmann波前传感器实时测量入射光束的波前畸变，随后AOK控制软件利用高速控制算法精确计算出所需的校正量。最后，控制信号驱动压电变形镜产生相应的表面形变，对波前畸变进行实时动态补偿。这一闭环过程以小于500微秒的响应时间高速循环，确保光学系统始终维持最佳的波前质量。
压电变形镜与光学性能
该套件的核心在于其Woofer-Tweeter双变形镜设计。140致动器的Multi-DM作为Woofer，提供±6 μm的大行程，专用于校正离焦、像散等低阶大振幅像差；而40致动器的压电DM作为Tweeter，凭借高空间分辨率精准校正高阶细微像差。反射镜面采用带保护层的银膜，在400至1100 nm的宽光谱范围内保持高反射率，多致动器独立控制实现了真正的纳米级波前整形精度。
一体化设计与便捷集成
作为一款即插即用的完整套件，AOKWT1在出厂前已完成严格的系统校准。所有组件通过标准USB 2.0接口与计算机连接，配合直观的AOK控制软件，用户无需复杂的光学调试即可快速上手。其紧凑的机械设计与标准英制螺纹安装孔，使其能够轻松集成到各类显微成像、激光加工及天文观测等复杂光学系统中，大幅降低了自适应光学技术的应用门槛。
应用领域
- 天文望远镜像差校正：补偿大气湍流引起的动态波前畸变，提升星体成像分辨率。
- 超快激光脉冲整形：优化飞秒/超快激光光束质量，改善脉冲压缩与聚焦效果。
- 激光加工光束质量优化：校正热透镜效应与光学元件缺陷，提升激光切割与焊接精度。
- 共聚焦与多光子显微成像：补偿生物组织引起的深层成像像差，提高显微系统信噪比与穿透深度。
- 眼科光学成像与测量：校正人眼高阶像差，实现视网膜高分辨率成像与视觉质量评估。
订货信息
本产品型号为 AOKWT1，下单时请提供完整型号。
本自适应光学套件为完整独立系统，出厂前已完成校准，开箱即用。套件包含变形镜、Shack-Hartmann波前传感器、控制软件、USB连接线、电源适配器及必要的安装附件。通过USB 2.0接口连接电脑，使用AOK控制软件即可实现实时波前测量与闭环校正。
如需配套的光学调整架、激光器、成像系统或其他自适应光学解决方案，请联系我们的销售人员获取完整配置建议。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 什么是自适应光学？它能解决什么问题？
A: 自适应光学（Adaptive Optics, AO）是一种实时测量并校正光学系统中波前像差的技术。在光学系统中，由于大气湍流、光学元件像差、热效应、样品折射率不均等因素，光束会发生波前畸变，导致成像模糊、光束质量下降、激光聚焦光斑变大等问题。自适应光学系统通过波前传感器实时测量波前畸变，再通过可变形镜（Deformable Mirror）对波前进行实时补偿校正，从而恢复接近衍射极限的光束质量。Thorlabs AOK系列自适应光学套件将变形镜、波前传感器和控制软件集成为一套完整系统，开箱即用，大大降低了自适应光学技术的应用门槛。
Q2: Shack-Hartmann波前传感器的工作原理是什么？
A: Shack-Hartmann（夏克-哈特曼）波前传感器是目前应用最广泛的波前测量技术。其基本原理是将待测光束通过微透镜阵列（Microlens Array）分成许多子光束，每个子光束在CCD/CMOS探测器上形成一个光斑。当入射波前是理想平面波时，所有光斑都位于各自微透镜的光轴上，形成规则的点阵。当波前存在畸变时，不同位置的子光束会发生不同程度的偏折，导致光斑偏离中心位置。通过精确测量每个光斑的偏移量，可以反推出波前的斜率分布，再通过数值重建算法（如Southwell区域法、模式法等）计算出完整的波前形状。Shack-Hartmann传感器具有结构简单、实时性好、动态范围大等优点，是自适应光学系统的核心测量组件。
Q3: 压电驱动变形镜和其他类型变形镜有什么区别？
A: 变形镜是自适应光学系统的核心校正元件，主要有以下几种类型：1）压电驱动变形镜（Piezoelectric DM）：利用压电陶瓷的逆压电效应推动镜面变形，响应速度快（亚毫秒级）、位移精度高（纳米级），但单致动器行程相对较小（几微米量级）。Thorlabs AOK系列采用的就是压电驱动变形镜。2）静电驱动变形镜（Electrostatic DM/MEMS DM）：通过静电力驱动微镜面阵列，致动器数量可以很多（数百到数千），但行程通常很小（几百纳米到1微米），适合高阶像差校正。3）电磁驱动变形镜：通过电磁力驱动，行程较大，但响应速度较慢、功耗较高。压电变形镜在响应速度、精度和行程之间取得了良好平衡，是当前科研和工业应用中最主流的技术路线。
Q4: AOK套件的Woofer-Tweeter架构是什么意思？有什么优势？
A: Woofer-Tweeter（低音-高音）架构借用了音响领域的概念，指同时使用两个变形镜协同工作：一个大行程、低空间分辨率的变形镜作为Woofer（低音单元），负责校正低阶大像差（如离焦、像散、彗差等）；另一个小行程、高空间分辨率的变形镜作为Tweeter（高音单元），负责校正高阶小像差。Thorlabs AOKWT系列采用Multi-DM 140致动器作为Woofer（±6 μm大行程）和压电DM 40致动器作为Tweeter（高速高精度）的组合。这种架构的优势在于：1）同时实现大校正量和高精度，单变形镜很难兼顾两者；2）校正动态范围大幅提升，可以处理像差更大的光学系统；3）两个变形镜分工协作，各自工作在最佳性能区间，整体校正效果优于单变形镜。适合天文观测、深层生物成像等像差较大、校正要求高的应用场景。
Q5: 如何选择适合自己应用的AOK套件型号？
A: 选择AOK套件主要考虑以下几个因素：1）致动器数量：需要校正的像差越复杂、阶次越高，需要的致动器数量越多。AOK8（40致动器）适合校正低阶到中阶像差（如离焦、像散、彗差及少量高阶像差）；AOK5（140致动器）适合校正更复杂的高阶像差；AOKWT（140+40双变形镜）适合需要大行程同时又有高阶像差校正需求的场景。2）行程要求：如果系统像差较大（如深层组织成像、大口径望远镜），需要更大的校正行程，应选择Multi-DM系列或Woofer-Tweeter系列。3）波长范围：AOK系列标配银膜镀膜，工作波长400-1100 nm，覆盖可见光到近红外。如果需要其他波段镀膜，可咨询定制服务。4）安装方式：英制版本（型号无/M后缀）适用于1/4″-20和8-32螺纹安装的光学平台；公制版本（型号带/M后缀）适用于M6和M4螺纹安装的光学平台。选择时请根据实验室光学平台规格确定。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。
