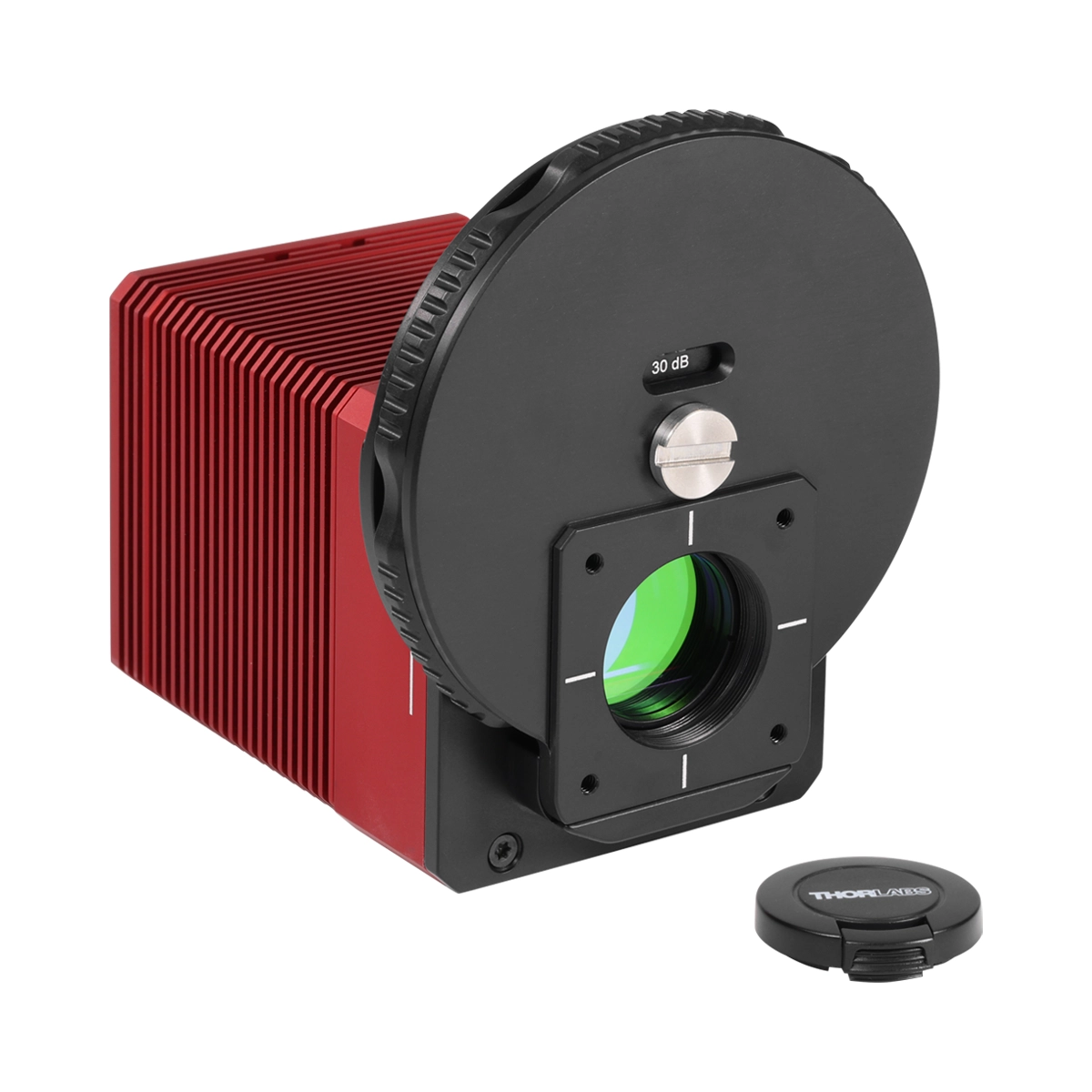

BCIR1 – SWIR相机式光束轮廓仪
Thorlabs 原厂品质 · InGaAs焦平面阵列 · InGaAs FPA (焦平面阵列) · 900 – 1700 nm · Ø120 µm – Ø15.0 mm
BCIR1是一款高性能SWIR相机式光束轮廓仪，专为900至1700nm短波红外波段设计。采用高灵敏度InGaAs焦平面阵列传感器，提供12.3MP超高分辨率真二维光束测量。其低噪声与宽动态范围特性，完美满足红外激光器和光纤通信系统的精密光束分析需求，是科研与工业应用的理想选择。
产品概述
BCIR1 SWIR相机式光束轮廓仪是一款专为短波红外（SWIR）波段量身定制的高精度光束分析设备。该产品核心搭载先进的InGaAs（铟镓砷）焦平面阵列（FPA）传感器，能够在900至1700nm的近红外及短波红外波段实现卓越的量子效率与极低的热噪声表现。
凭借12.3兆像素（4096×3000）的高分辨率和3.45 µm的微小像素尺寸，BCIR1能够精准捕捉从Ø120 µm到Ø15.0 mm的微小至中等光束轮廓。无论是评估光纤通信系统中的激光模式，还是监测半导体加工中的红外光源，其出色的空间分辨率和宽动态范围都能提供可靠的数据支持。结合直观的束流分析软件，BCIR1帮助用户轻松实现光束质量、发散角及能量分布的全面表征，是红外光学研发与生产的必备工具。
核心特性
- 采用高性能InGaAs焦平面阵列传感器，专为短波红外波段优化
- 覆盖900至1700nm宽光谱范围，满足多种红外激光测量需求
- 12.3 MP高分辨率（4096×3000），提供精细的二维光束轮廓成像
- 支持Ø120 µm至Ø15.0 mm宽范围光束直径精确测量
- 具备高量子效率与低暗电流，确保微弱红外信号的高灵敏度探测
- 支持USB 3.0与Camera Link接口，实现高速图像数据传输
- 兼容外部触发输入，完美同步脉冲激光器与复杂光学系统
- 提供SM2螺纹及30 mm笼式系统兼容安装，便于快速集成
技术规格
| 技术参数 | 规格值 |
|---|---|
| 传感器类型 | InGaAs焦平面阵列（FPA） |
| 波长范围 | 900 – 1700 nm |
| 相机分辨率 | 12.3 MP (4096×3000) |
| 像素尺寸 | 3.45 µm × 3.45 µm |
| 传感器尺寸 | 15.0 mm × 11.0 mm |
| 光束直径范围 | Ø120 µm – Ø15.0 mm |
| 最高帧率 | 30 fps |
| 曝光时间 | 0.05 ms – 200 ms |
| 动态范围 | >60 dB |
| 位深 | 14 bit |
| 数据接口 | USB 3.0 / Camera Link |
| 触发方式 | 外部触发输入 |
| 安装方式 | SM2螺纹 / 30 mm笼式兼容 |
| 工作温度 | 0°C – 45°C |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
InGaAs成像原理与高灵敏度探测
BCIR1的核心在于其InGaAs焦平面阵列传感器。与传统硅基传感器不同，InGaAs材料对900至1700nm的短波红外光具有极高的本征吸收率和量子效率。这种物理特性使其在无需复杂制冷的前提下，依然能保持极低的热噪声和暗电流，从而实现对微弱红外光束的高信噪比二维成像。
卓越的空间分辨率与动态范围
得益于12.3兆像素的阵列排布和3.45 µm的微小像素间距，该轮廓仪能够解析极细微的光束结构。结合超过60 dB的动态范围和14 bit的位深，无论是高功率激光的平顶光束，还是光纤输出的微弱高斯光束，BCIR1均能精准还原其真实的能量分布与空间轮廓，避免饱和或信号丢失。
强大的软件分析与系统集成
配套的专业光束分析软件提供实时的光斑尺寸、椭圆度、质心位置及发散角计算。同时，设备支持USB 3.0高速传输与外部硬件触发，可轻松集成至自动化测试平台或脉冲激光同步系统中。SM2螺纹与30 mm笼式兼容设计，进一步简化了光路搭建与设备集成流程。
应用领域
- 光纤通信系统激光器模式分析
- 半导体加工与红外激光切割监测
- 短波红外光谱分析与光源标定
- 红外光束整形与衍射光学元件测试
- 高校及科研院所近红外光学实验
订货信息
本产品型号为 BCIR1，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: SWIR相机式光束轮廓仪与CMOS相机式有什么区别？
A: SWIR相机式光束轮廓仪采用InGaAs焦平面阵列（FPA）传感器，工作在900-1700nm短波红外波段，专门用于测量红外激光、光纤通信波段的光束。而CMOS相机式主要工作在可见光-近紫外波段（约200-1100nm）。两者传感器技术、响应波段和适用场景完全不同，应根据实际激光波长选择。
Q2: 为什么SWIR波段的光束轮廓仪价格更高？
A: SWIR光束轮廓仪使用InGaAs焦平面阵列（FPA）传感器，相比硅基CMOS传感器，InGaAs材料的外延生长和芯片制造工艺更为复杂，成本更高。此外，SWIR波段的光学窗口、滤光片等配套元件也需要特殊的红外材料，进一步推高了整体成本。但其在红外激光、光纤通信等领域的测量能力是可见光相机无法替代的。
Q3: 可以测量脉冲激光吗？
A: 可以。SWIR相机式光束轮廓仪支持连续光（CW）和脉冲光测量，具备外部触发输入功能，可通过TTL信号实现单脉冲触发捕捉。具体触发频率范围和最短曝光时间取决于型号规格，可参考产品技术参数。
Q4: 产品的保修期是多久？
A: 本产品享受原厂标准保修服务，保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障，我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。
