描述

产品概述

CO₂三合一镜架是将红光指示器、ZnSe合束镜和CO₂扩束镜集成于一体的激光光学组件，专为CO₂激光打标机设计。该产品将传统分离式光路中的三个独立组件整合为单一模块，大幅简化了光路搭建流程，减少了安装调整环节，提高了系统的可靠性和稳定性。

CO₂激光器输出的10.6μm红外激光肉眼不可见，必须借助红光指示器（630-650nm红色半导体激光）标示加工位置。合束镜（又称合光镜或合束片）通过二向色镜原理，将可见红光与CO₂红外激光同轴合并，使红光指示位置即为实际加工位置。扩束镜则用于扩大CO₂激光光束直径、缩小发散角，以获得更小的聚焦光斑和更大的焦深。三合一镜架将这三个功能集于一身，安装一个组件即可完成整个光路整形和指示。

本产品采用优质硒化锌（ZnSe）合束镜片，对10.6μm CO₂激光透过率＞97%，同时高效反射630-650nm红光指示光。扩束镜部分标配3X固定倍率（BEX-10.6-3X），配合M22×0.75标准螺纹接口，兼容市面主流CO₂激光器和光路系统。镜架本体采用6061铝合金精密加工，黑色阳极氧化表面处理，确保长期使用的稳定性和耐用性。一体化设计确保合束精度和扩束光轴的同轴度，无需逐件调整即可获得高质量的红光同轴指示。

产品特点

1. 三合一集成设计
合束镜+扩束镜+红光指示器三位一体，安装一个组件即可完成光束整形和位置指示，替代传统3个独立组件的方案，减少安装工位和调整时间，降低光路失调风险。镜架内部预留合束镜安装槽位和红光指示器固定孔位，结构紧凑合理。

2. 优质ZnSe合束镜片
合束镜采用高纯度硒化锌（ZnSe）基片，10.6μm处透过率＞97%，630-650nm红光反射率＞90%，实现高效的光束合并。低吸收率膜层有效降低热透镜效应，适用于高功率CO₂激光系统。合束镜安装于镜架内部45°镜座上，出厂前已完成光轴校准。

3. BEX-10.6-3X扩束镜
标配3倍扩束镜（BEX-10.6-3X），扩大光束直径的同时缩小发散角，改善聚焦光斑质量和焦深，提升加工精度。ZnSe扩束镜片确保10.6μm波段高透过率。3X倍率适配10-14光斑振镜系统，覆盖CO₂激光打标机主流配置。M22×0.75标准螺纹接口，安装方便快捷。

4. 红光同轴指示
红光指示器经合束镜与CO₂激光同轴合并，红光指向即为实际加工位置，操作人员可直观预览加工路径。红光功率可调，适应不同环境亮度下的观察需求。配套5V直流电源适配器，即插即用。

5. 一体化同轴保证
出厂前已完成光轴同轴校准，红光与CO₂激光的偏移量＜0.5mm，用户安装后无需逐件调整即可获得高质量的同轴指示效果。镜架法兰盘与振镜入光口直接对接，光路一致性好。

6. 精密加工镜架本体
镜架采用6061铝合金CNC精密加工，表面黑色阳极氧化处理，兼具美观与耐用性。各安装面精加工确保平面度和垂直度，光学元件安装后定位精准。法兰盘接口与振镜标准匹配，无缝对接。

技术参数

参数	规格
产品名称	CO₂三合一镜架（合束镜+扩束镜+红光指示器）
合束镜材质	硒化锌（ZnSe）
CO₂激光透过率	＞97% @10.6μm（45°入射）
红光反射率	＞90% @630-650nm（45°入射）
扩束镜型号	BEX-10.6-3X
扩束倍率	3X（2X可选）
扩束镜接口	M22×0.75（标准螺纹）
红光同轴偏移	＜0.5 mm
红光指示器波长	630-650 nm
红光功率	1-5 mW可调
红光供电	DC 5V 电源适配器
适用CO₂激光功率	≤200W
镜架材质	6061铝合金，黑色阳极氧化
镜架接口	振镜标准法兰盘接口

产品结构

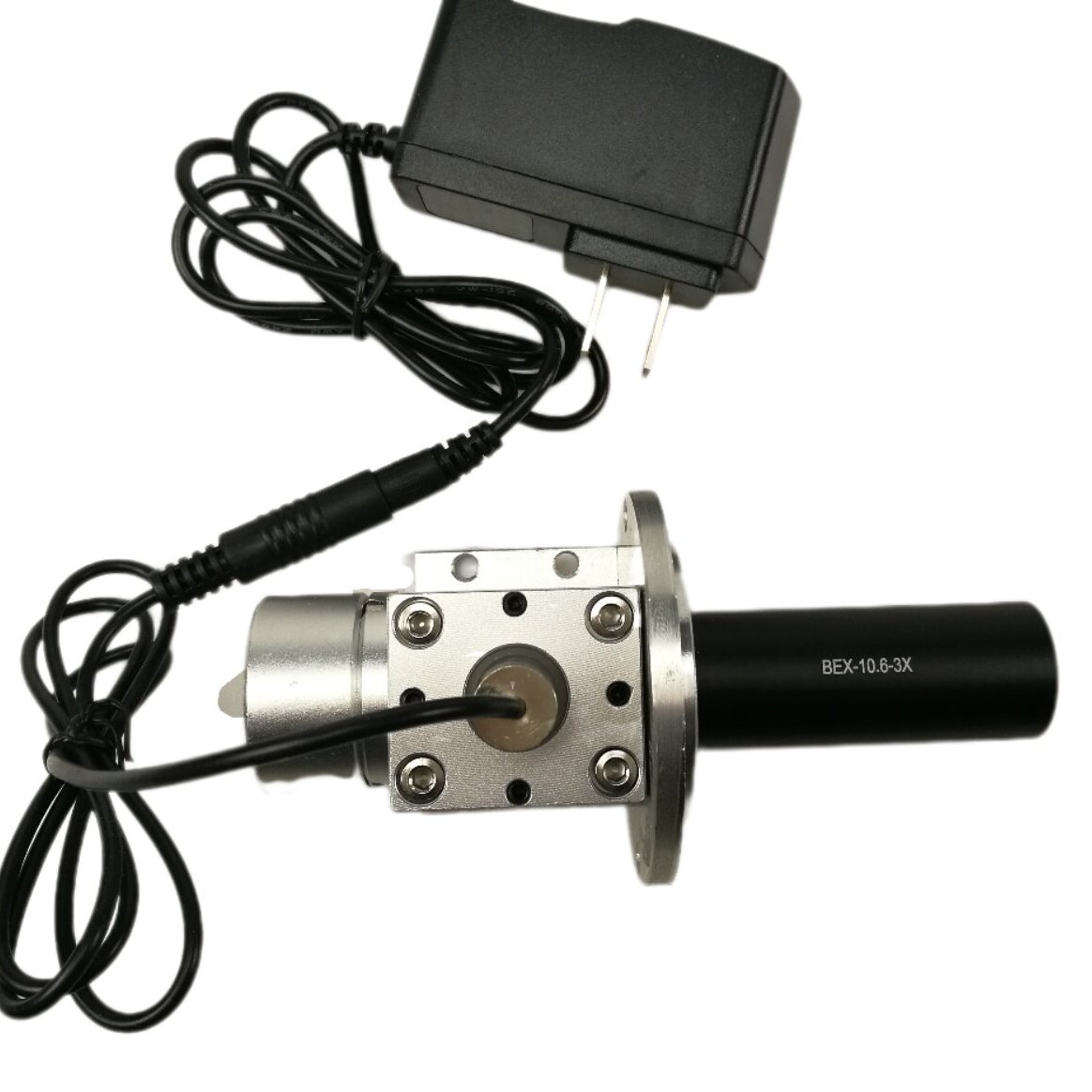

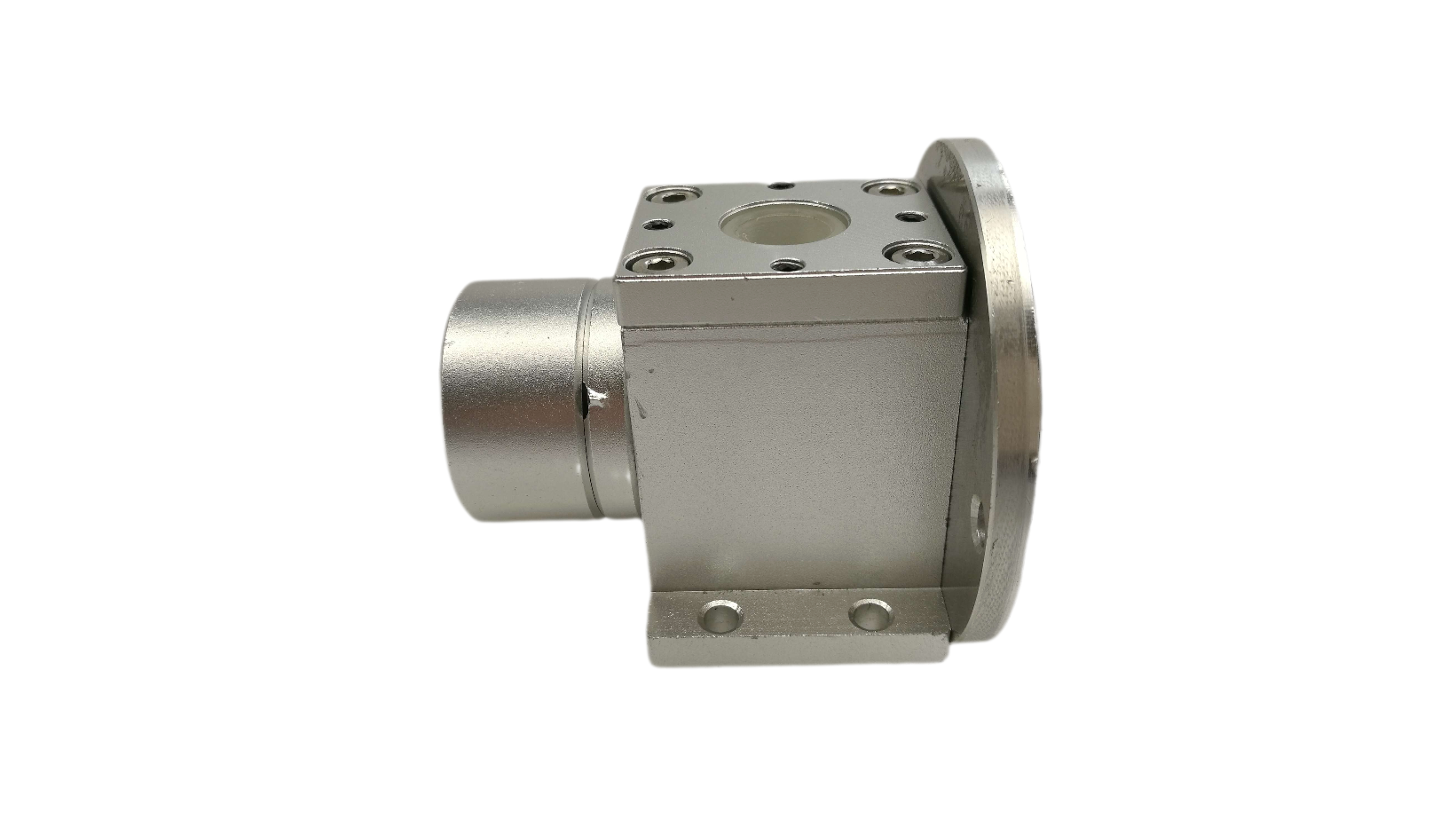

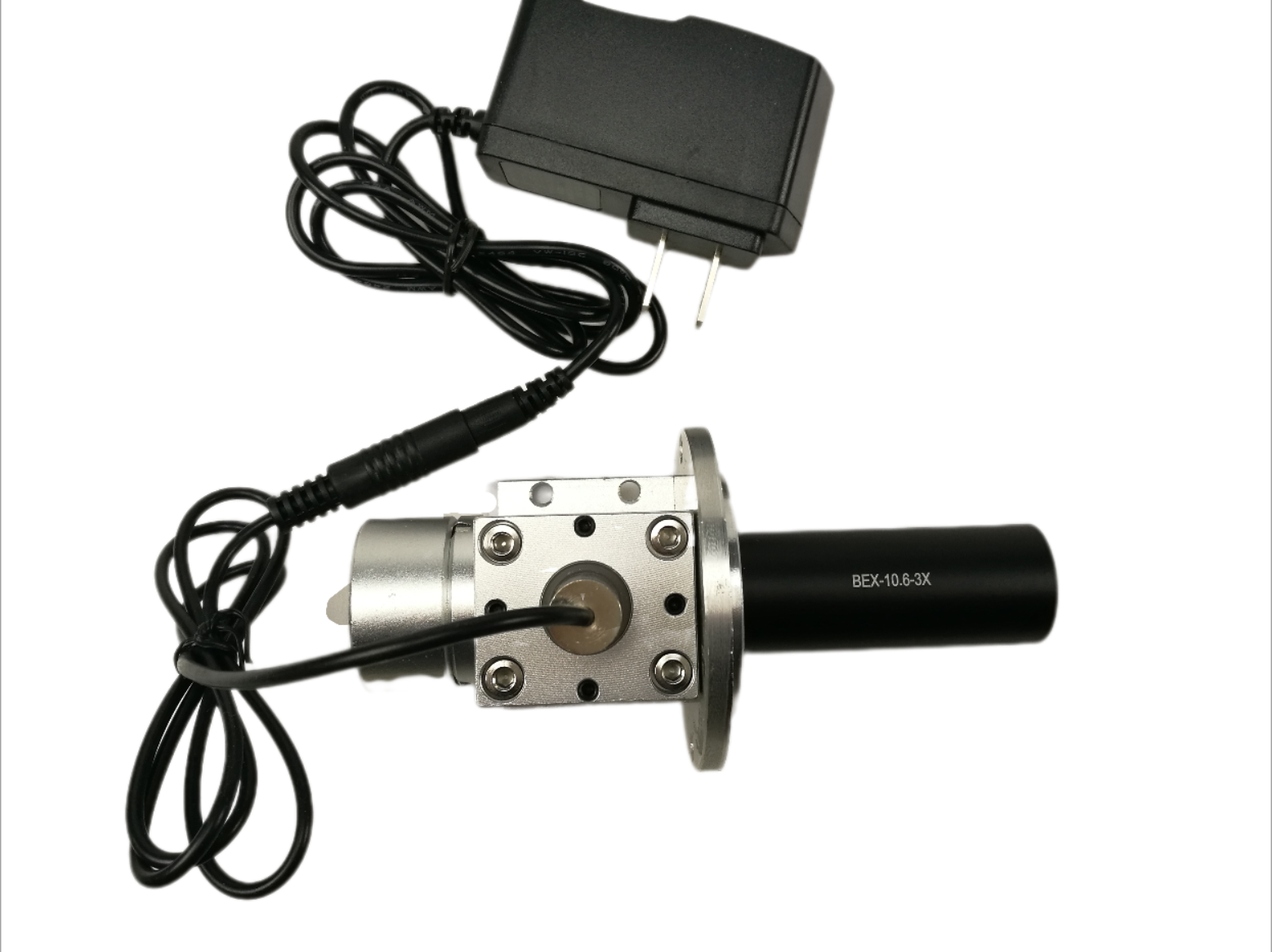

CO₂三合一镜架从上到下由三部分组成：

① 扩束镜模块（顶部）：圆柱形黑色镜筒，内置3X ZnSe扩束镜片组，M22×0.75螺纹接口连接激光器输出端。镜筒表面标注型号”BEX-10.6-3X”，方便识别。

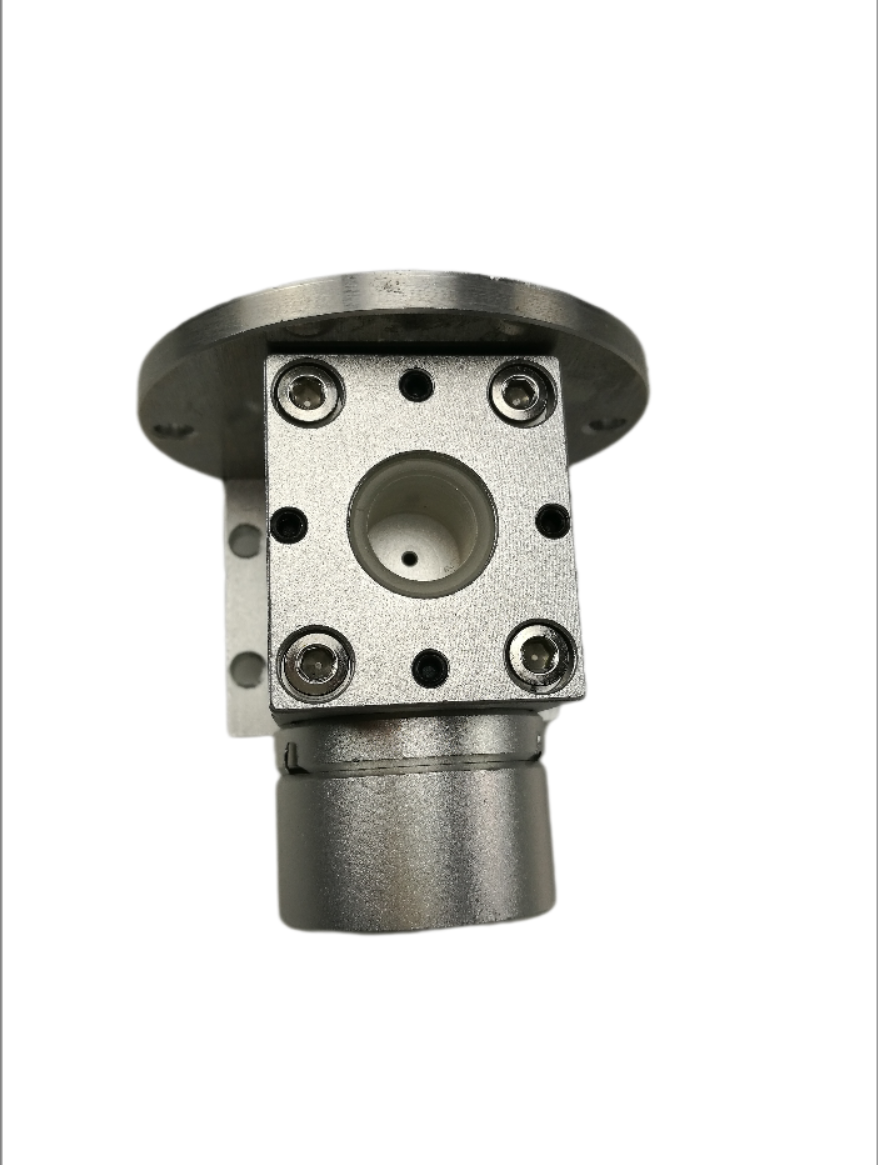

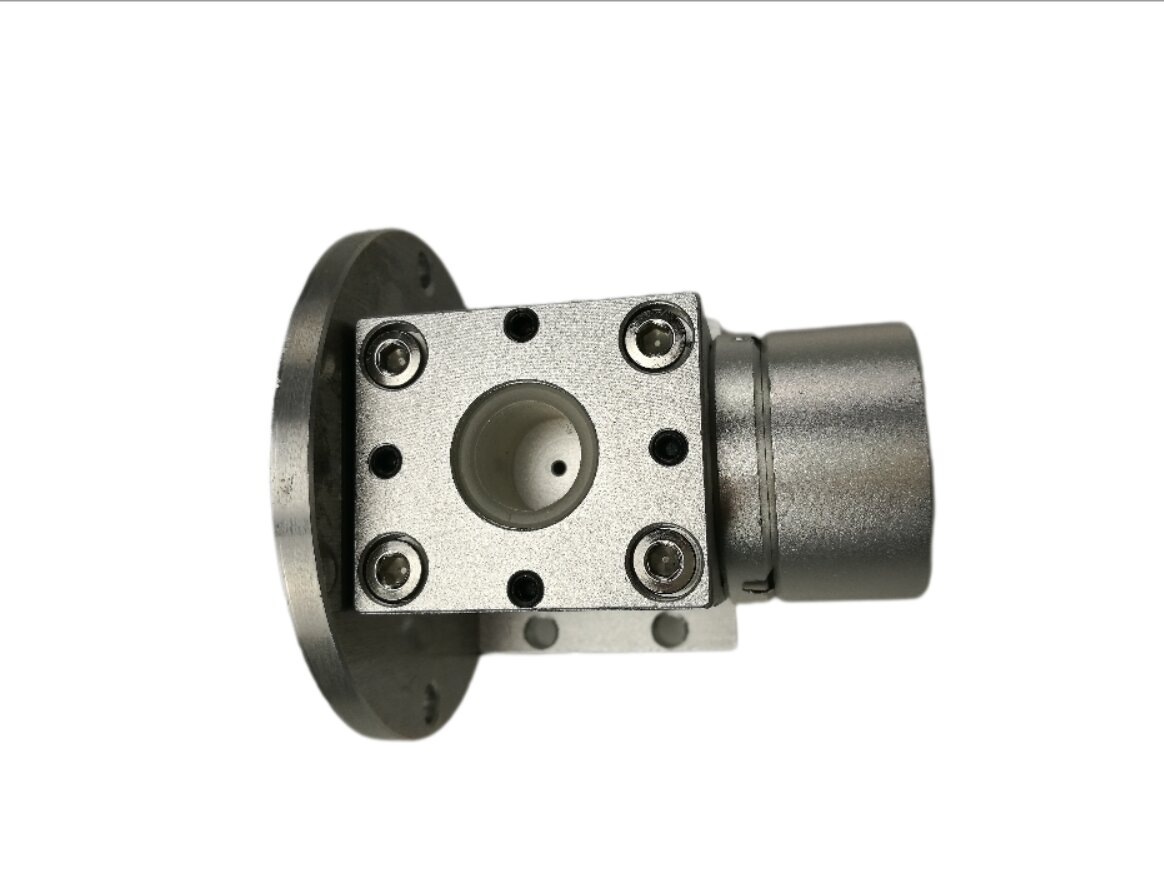

② 合束镜模块（中部）：方形金属主体，内部45°安装ZnSe合束镜片，四角螺丝固定，中心为CO₂激光通光孔。侧面预留红光指示器安装孔位。

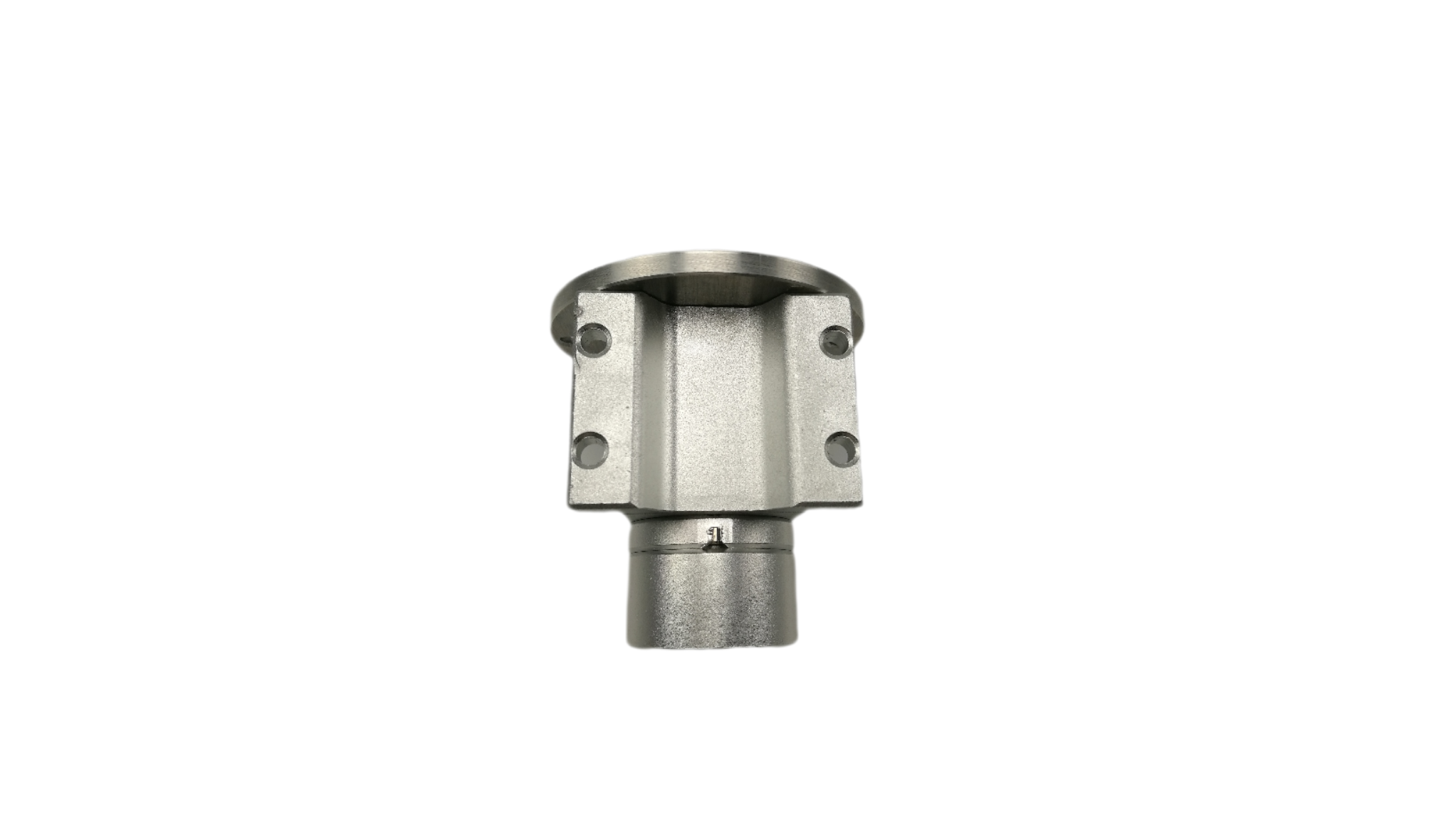

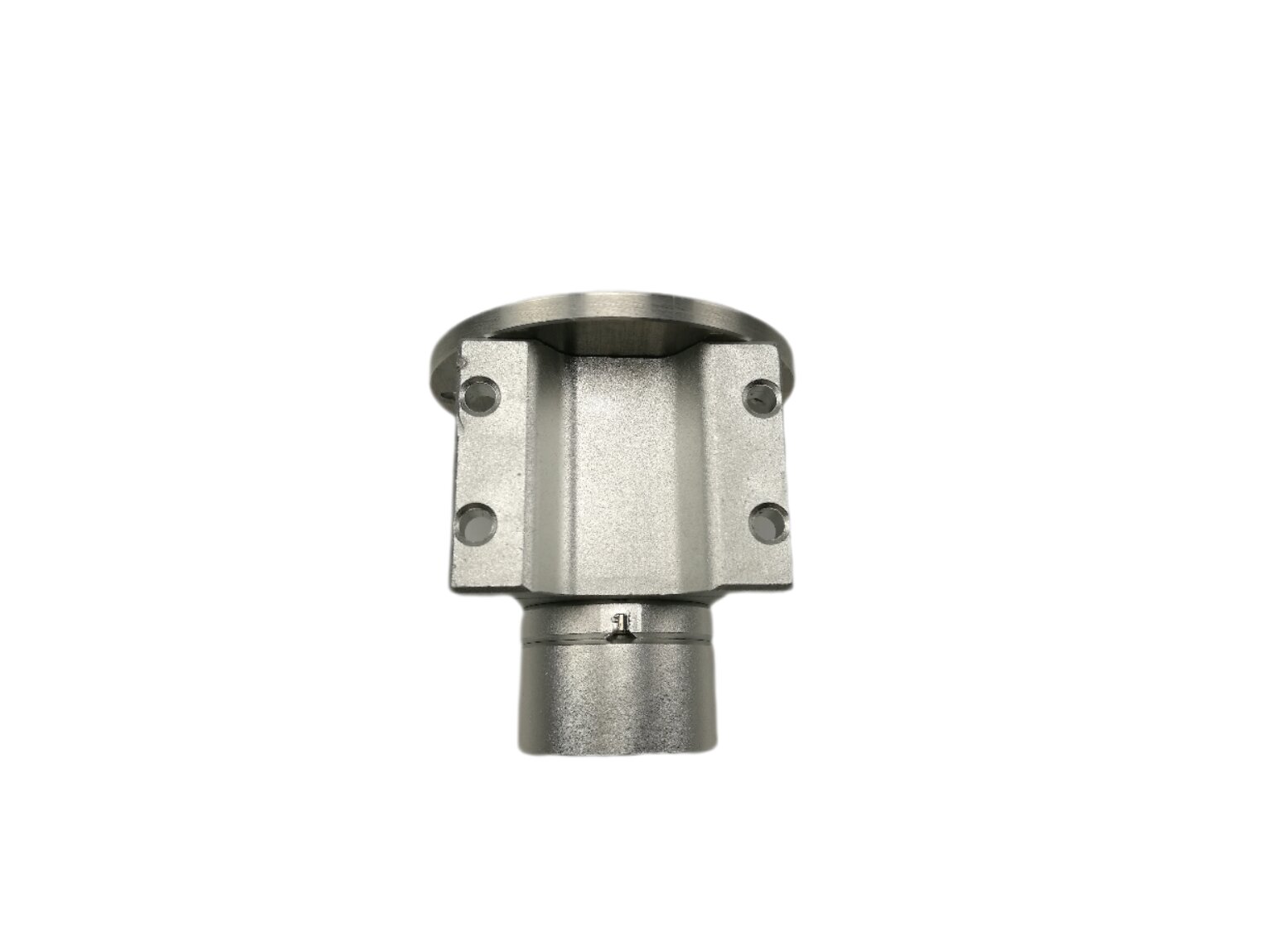

③ 法兰盘接口（底部）：圆柱形法兰盘与振镜入光口对接，确保光路同轴。底座两侧有安装固定孔。

应用场景

CO₂激光打标机
CO₂激光打标机是三合一镜架最主要的应用场景。激光器输出光经三合一镜架后，CO₂激光被扩束并聚焦到加工面，同时红光指示加工位置。操作人员可通过红光预览确认加工区域，避免误加工。3X扩束倍率适配10光斑振镜，配合f=160mm场镜可获得精细打标效果。

CO₂激光切割与雕刻
在非金属（亚克力、木材、布料、纸张等）的激光切割和雕刻设备中，三合一镜架提供光束整形和位置指示功能。大倍率扩束配合长焦场镜可实现更大的加工幅面和更深的焦深。

CO₂激光设备维修与升级
传统分离式光路组件老化后可整体替换为三合一镜架，减少调整环节，提升系统可靠性。也适合激光设备制造商简化光路设计和降低装配成本。替换后无需重新校准光路，即装即用。

选型指南

对比项	分体式方案	三合一镜架
组件数量	3个独立组件	1个集成组件
安装调整	需逐件调整同轴	出厂校准，免调整
光路稳定性	易失调	一体化稳定
装配效率	需3-5个调整环节	即装即用，提升50%+
适用场景	研发/频繁更换倍率	批量生产设备

倍率选择：2X扩束适合10光斑振镜系统，3X扩束适合10-14光斑振镜系统。倍率选择需根据振镜入射孔径和所需焦斑尺寸综合确定。选型公式：扩束后光斑直径 = 激光输出光斑 × 扩束倍率，需确保扩束后光斑直径小于振镜入射孔径。

合束镜厚度选择：50W射频管或100W玻璃管配置建议选用2mm厚合束镜减少光轴漂移；超过此功率配置推荐3mm厚度，保证镜片承受能力。如需精密计算光轴漂移量，可联系技术支持。

安装使用说明

1. 安装步骤：将扩束镜端（M22×0.75螺纹）连接CO₂激光器输出口 → 将法兰盘端对准振镜入光口固定 → 将红光指示器插入镜架侧面孔位 → 连接5V电源适配器。

2. 同轴校准：出厂已完成同轴校准，首次安装后点亮红光指示器，检查红光是否从振镜出光口中心射出。如有偏差，可通过镜架侧面微调螺丝修正。

3. 日常维护：保持合束镜和扩束镜表面清洁，避免手指直接接触镜片表面。清洁时使用丙酮和专用拭镜纸，沿同一方向轻轻拖拭。
