Description

产品概述

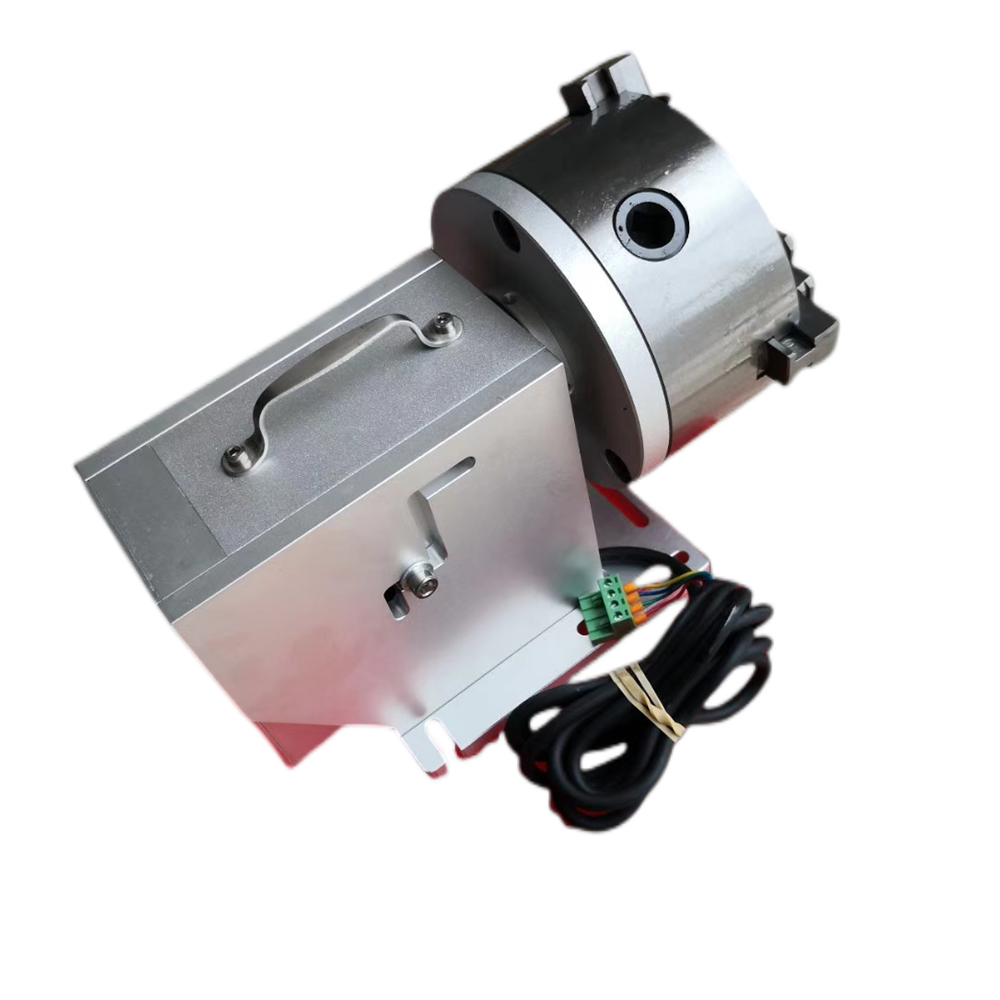

D100E款旋转夹具是三爪卡盘式旋转轴，专为光纤激光打标机设计，D100卡盘直径100 mm。该旋转夹具采用优质铸铁三爪卡盘，硬度适中，夹持稳定，定位准确，运行平稳，摩擦系数低。支持0°-90°仰角无级调节和手动锁紧，可灵活适应不同工件的加工角度需求。采用工业标准航空插头接口，与大多数光纤激光打标机控制板卡兼容，即插即用。标配步进电机和驱动器，同步带传动，运行平稳噪音低，是激光圆柱面标记、焊接和切割的理想旋转附件。

产品特点

• 🔩 优质铸铁三爪卡盘
  采用高牌号铸铁三爪自定心卡盘，硬度适中，夹持力均匀，定位精度高。三爪同步运动确保工件自动定心，无需手动逐爪调整，大幅提高装夹效率。卡盘表面经精细加工处理，运行平稳，摩擦系数低，长期使用不易磨损。
• 📐 多角度无级调节
  支持0° – 90°仰角无级调节，手动锁紧定位稳定。0°为水平方向，90°为垂直方向，中间角度任意定位。灵活的角度调节满足杯体、管件、环形工件等不同形状工件的加工需求，一机多用。
• 🔌 工业标准航空插头
  采用工业标准航空插头接口，与大多数光纤激光打标机和雕刻机控制板卡直接兼容。即插即用，无需额外改装或接线，安装便捷，减少系统集成时间和成本。
• ⚙️ 步进电机同步带传动
  配备57×76 mm步进电机和DM542驱动器驱动器，同步带传动实现2.5倍减速，提供大扭矩和平稳旋转。同步带传动噪音低、振动小，确保旋转过程中工件标记精度一致。通孔设计（Ø20 mm）支持长杆件穿过加工。
• 🔧 便捷安装
  安装孔尺寸100 × 50 mm（M5/M6），可直接安装在激光设备工作台面上。轴心高度100 mm，可配合升降台精确调节焦点位置。E款标准型设计，三爪自定心卡盘，定位精度高，适用于各种标准圆柱形工件。

详细规格参数

参数项	规格
产品型号	D100E旋转夹具
卡盘规格	D100 mm三爪自定心卡盘
夹持范围A（外夹）	2 – 30 mm
夹持范围B（内撑）	30 – 90 mm
夹持范围C（反爪）	30 – 80 mm
仰角调节	0° – 90°
电机	57×76 mm步进电机
驱动器	DM542驱动器
传动方式	同步带2.5倍减速
通孔直径	Ø20 mm
轴心高度	100 mm
外形尺寸	245 × 120 × 180 mm
安装孔尺寸	100 × 50 mm（M5/M6）
重量	7.0 kg
接口	工业标准航空插头

技术说明

旋转夹具通过步进电机驱动三爪卡盘旋转，与激光打标机的振镜运动联动，实现圆柱面工件的360°全周标记。工作时，激光振镜沿X轴方向扫描，旋转夹具沿旋转方向步进，两者配合完成整个圆柱面的标记。卡盘的夹持范围分为外夹（A）、内撑（B）和反爪（C）三种模式，适应不同形状和尺寸的工件。同步带传动的2.5倍减速比在保证足够扭矩的同时提供精细的角度分辨率，确保标记质量。安装时需确保旋转轴与激光束垂直，轴心高度与焦点高度匹配。

典型应用

• 不锈钢保温杯圆柱面激光打标
• 戒指、手镯等饰品激光雕刻
• 笔杆、管件激光刻字
• 轴承内外圈激光标记
• 阀门、法兰管件激光焊接辅助旋转

选型建议

选择旋转夹具时，首先确认工件最大直径，卡盘规格应大于工件直径。D69适合小型工件（戒指、笔杆等），D80适合中型工件（保温杯、小管件），D100/D125适合大型工件（大口径管材、轴承等）。E款为标准型，F款为加强型（力矩更大），C款为紧凑型，矮款适合Z轴空间受限的设备。滚轴式适合无法用卡盘夹持的细长工件。确认设备控制板卡的驱动接口兼容性后再选购。

同系列对比

型号	卡盘直径	夹持范围(外夹)	仰角	重量
D69E	Ø69 mm	1 – 20 mm	0° – 90°	3.2 kg
D80E	Ø80 mm	2 – 22 mm	0° – 90°	4.6 kg
D100E	Ø100 mm	2 – 30 mm	0° – 90°	7.0 kg
D125E	Ø125 mm	2.5 – 40 mm	0° – 90°	9.5 kg
