经济型激光自动对焦组件（旁轴式）
踩一下脚踏，机器自动找到焦点并开始打标——对焦、打标一脚踏完成。本组件采用激光测距传感器旁轴安装方案：传感器安装在场镜旁或振镜边上，实时测量镜头到工件表面的距离；电动升降立柱由步进电机驱动，主板根据测距值自动调整升降，把焦点调准后向打标卡发出触发信号，自动开始打标。换不同高度的工件时无需重新手动对焦，特别适合来料高度不一、批量换料的打标场景。
对焦精度 ±0.1mm
测量范围 80–500mm
踩脚踏＝对焦＋打标
兼容 DM542＋57 步进
兼容金橙子打标卡
干簧管上下限位
数码管实时显示
独立系统可级联
测量范围 80–500mm
踩脚踏＝对焦＋打标
兼容 DM542＋57 步进
兼容金橙子打标卡
干簧管上下限位
数码管实时显示
独立系统可级联
一、工作流程：一脚踏完成对焦＋打标
1踩下脚踏
脚踏开关（原打标卡脚踏开关改接）触发自动对焦主板的对焦信号 EN。
脚踏开关（原打标卡脚踏开关改接）触发自动对焦主板的对焦信号 EN。
2实时测距
激光测距传感器持续测量场镜/振镜到工件表面的距离（RS-485 传回主板）。
激光测距传感器持续测量场镜/振镜到工件表面的距离（RS-485 传回主板）。
3自动升降
主板输出脉冲＋方向信号驱动 DM542＋57 步进电机，带动丝杆立柱升降，到位即停（上下干簧管限位保护）。
主板输出脉冲＋方向信号驱动 DM542＋57 步进电机，带动丝杆立柱升降，到位即停（上下干簧管限位保护）。
4触发打标
对焦完成后，主板 OUT 口向打标卡”开始标刻”输入口输出 200ms 低电平脉冲，打标自动开始。
对焦完成后，主板 OUT 口向打标卡”开始标刻”输入口输出 200ms 低电平脉冲，打标自动开始。
整个过程操作工只需：放料 → 踩脚踏 → 取料。对焦标准由调试时存储的焦点位置决定，之后每换一种料高，踩一脚即可完成对焦＋启动打标。

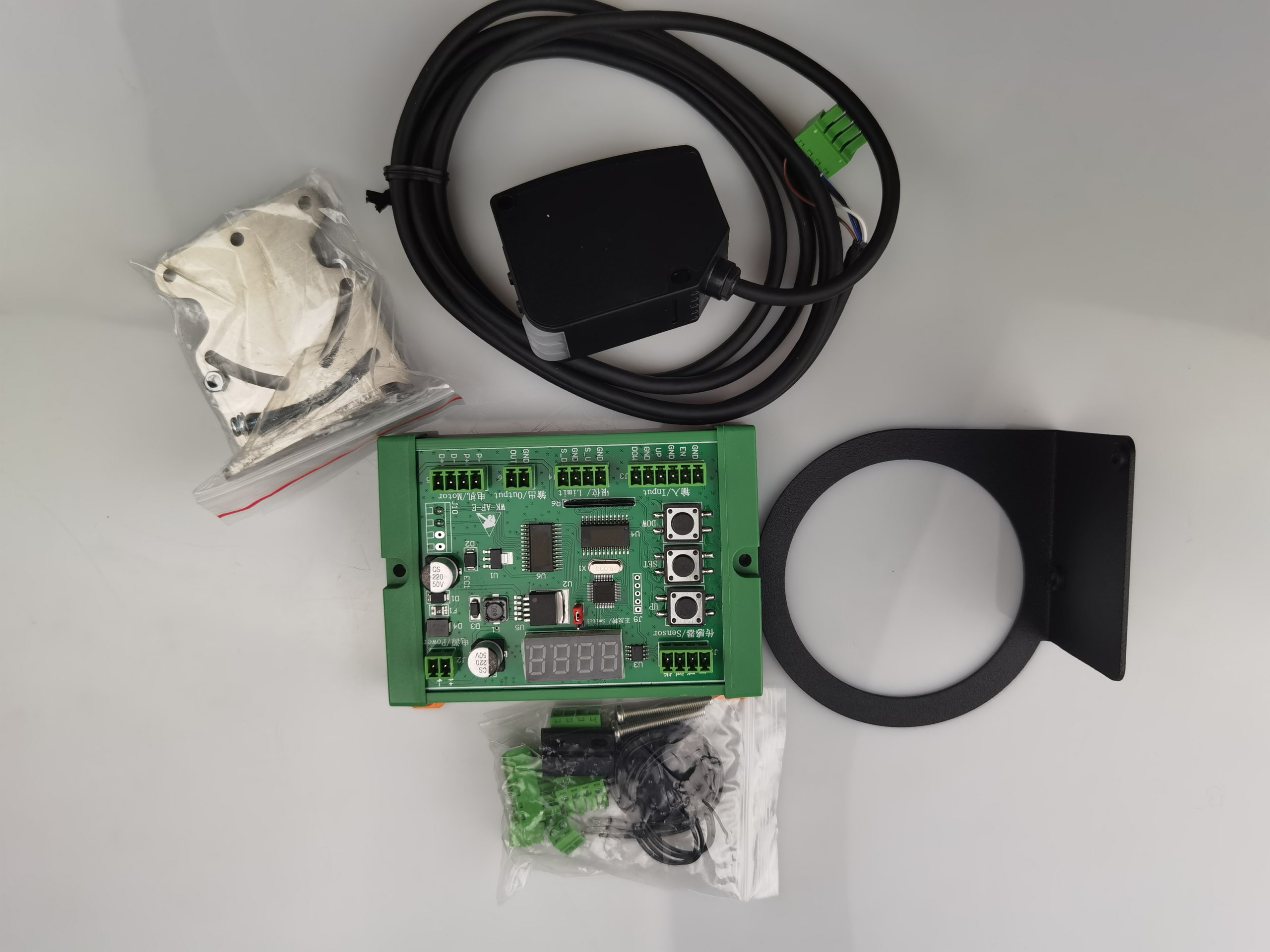

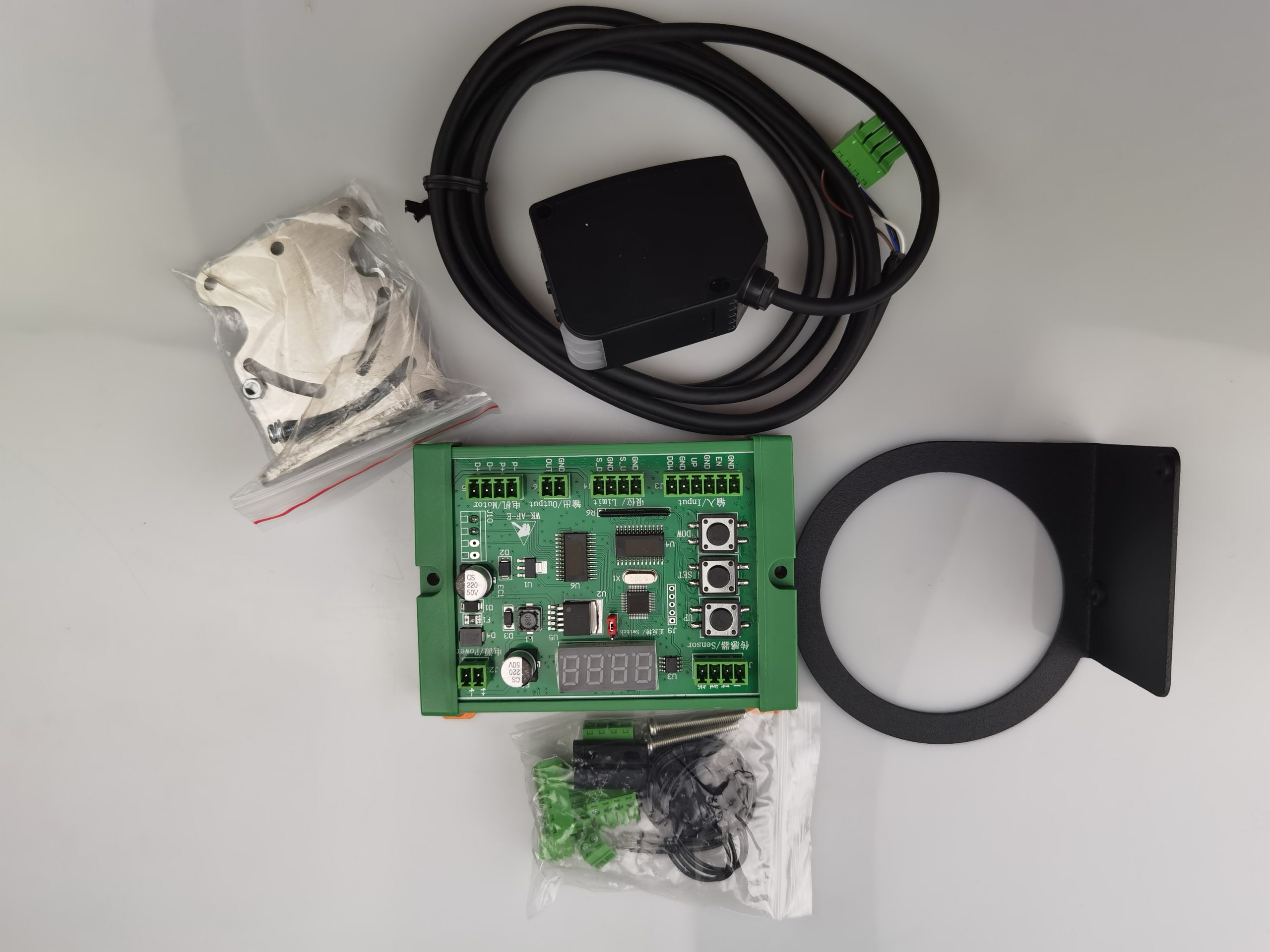

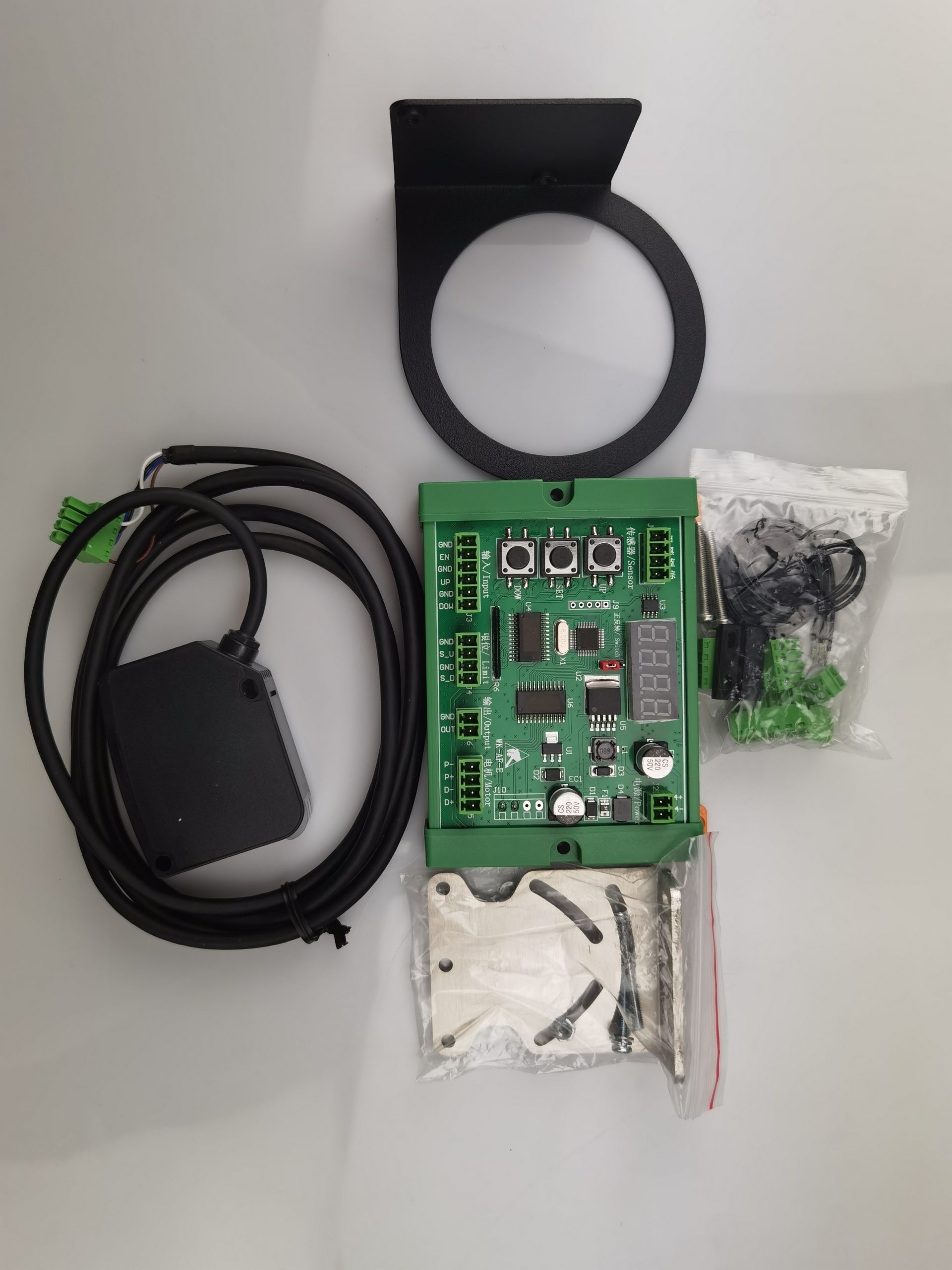

二、系统组成
| 序号 | 部件 | 说明 |
|---|---|---|
| ① | 激光测距传感器 | 激光位移传感器（RS-485 通讯型），量程 80–500mm，OLED 数显，IP67，红光 Class 2；实时测量镜头到工件的距离 |

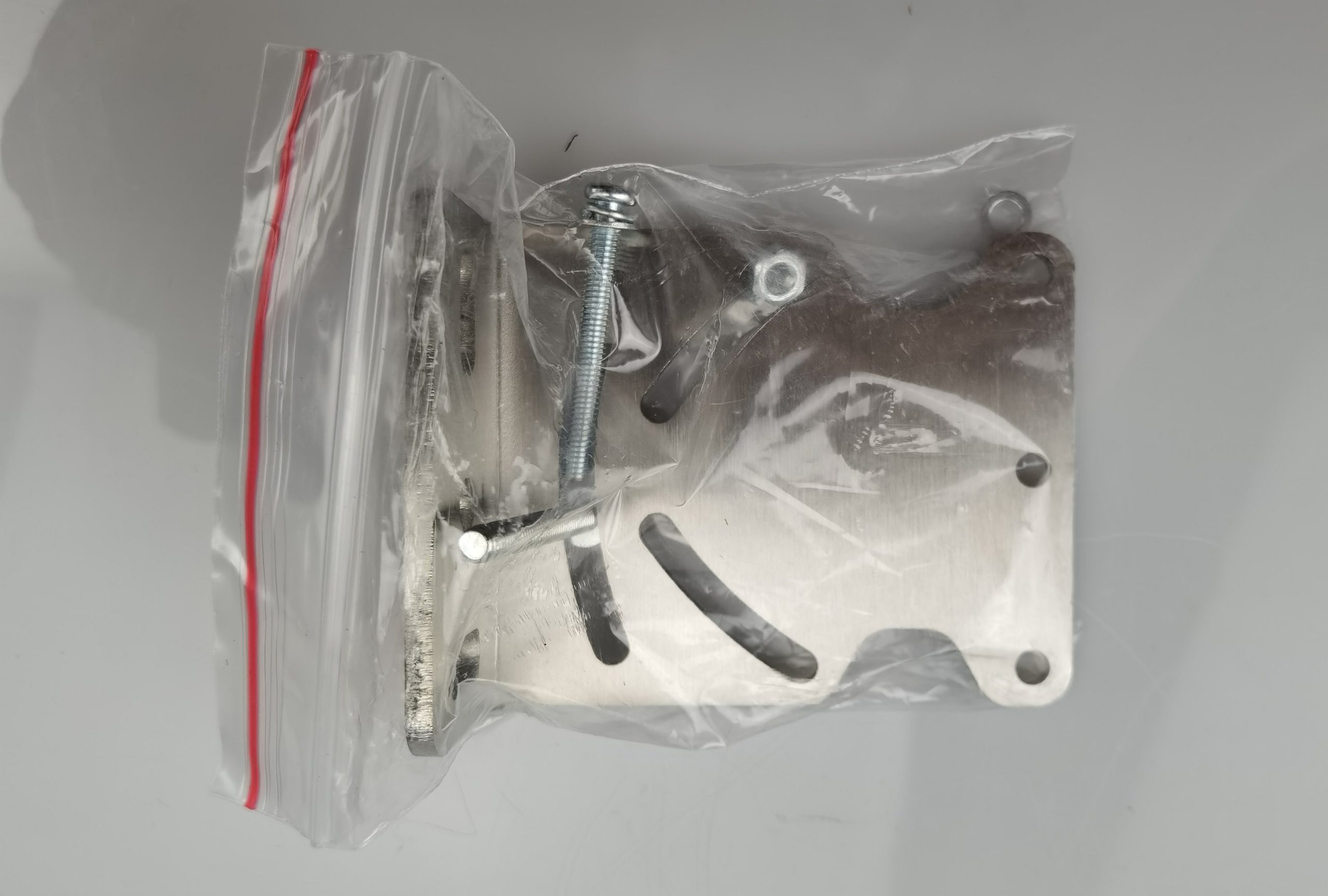

| ② | 不锈钢传感器支架（支架1） | 将传感器固定在振镜侧面（振镜与转接法兰之间） |

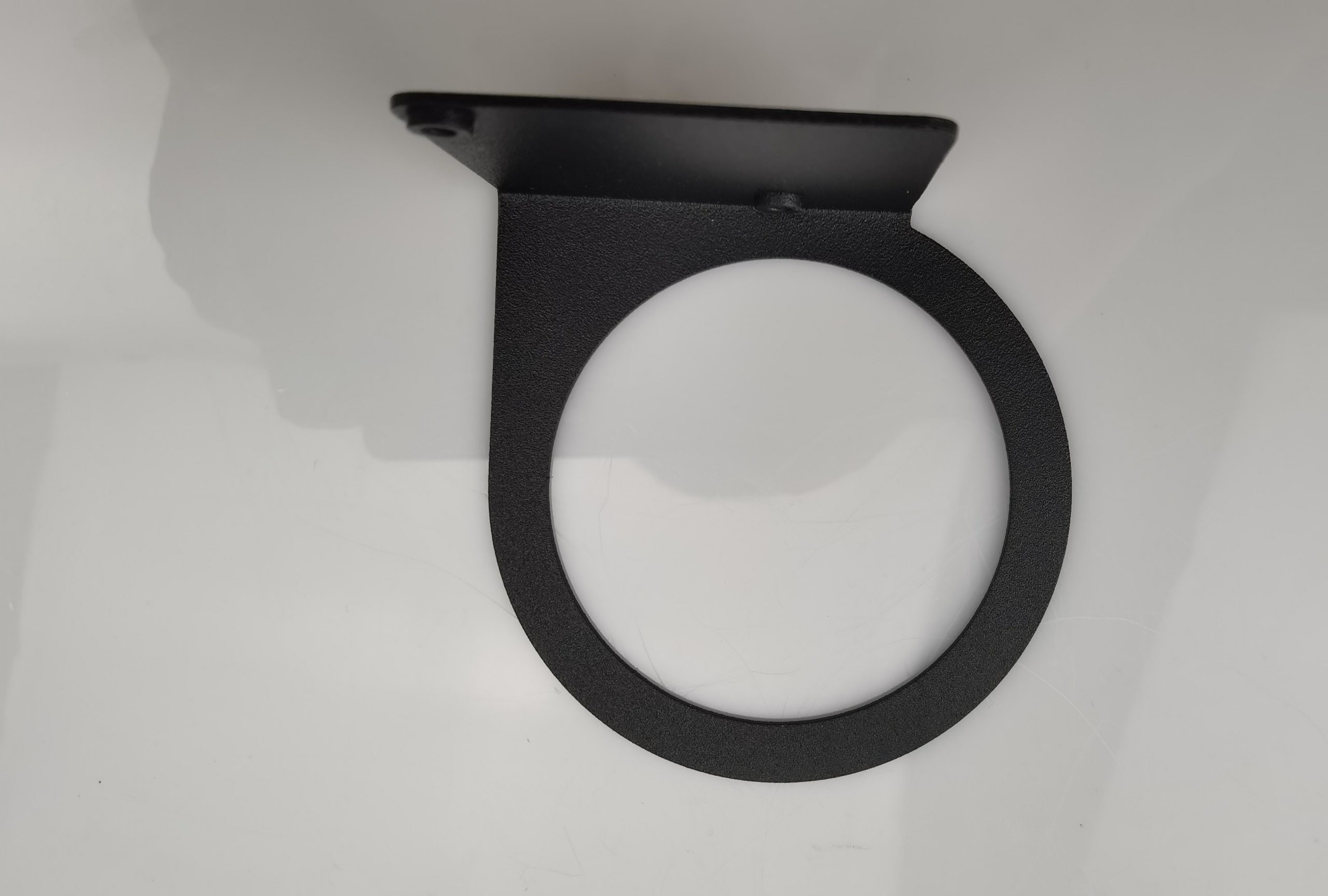

| ③ | 钣金支架（支架2） | 将传感器固定在场镜侧面，开口尺寸适配市面上大部分场镜 |

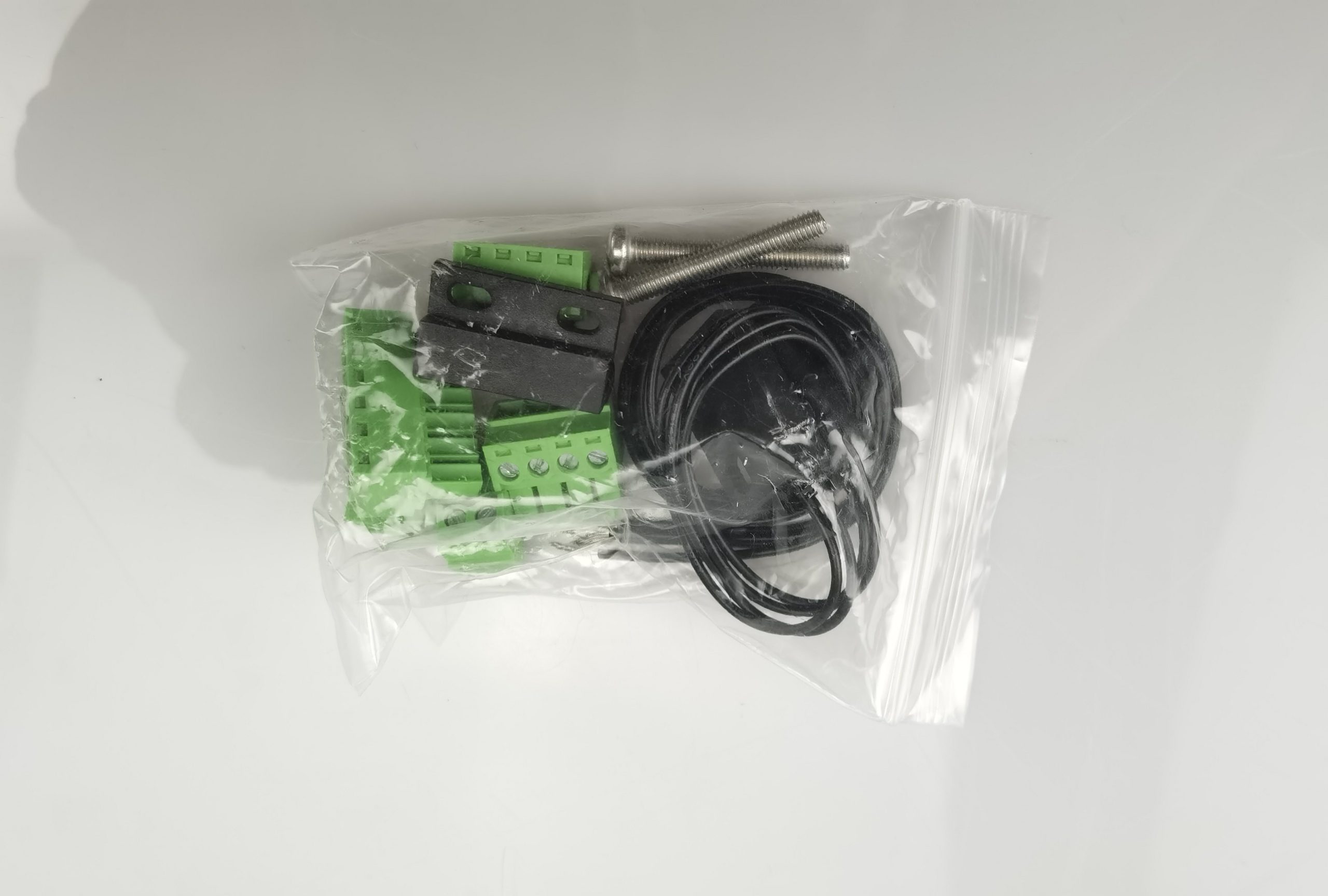

| ④ | 板卡插件＋限位开关配件 | 含干簧管限位开关（常开型），安装于电动升降立柱的上、下限位位置 |

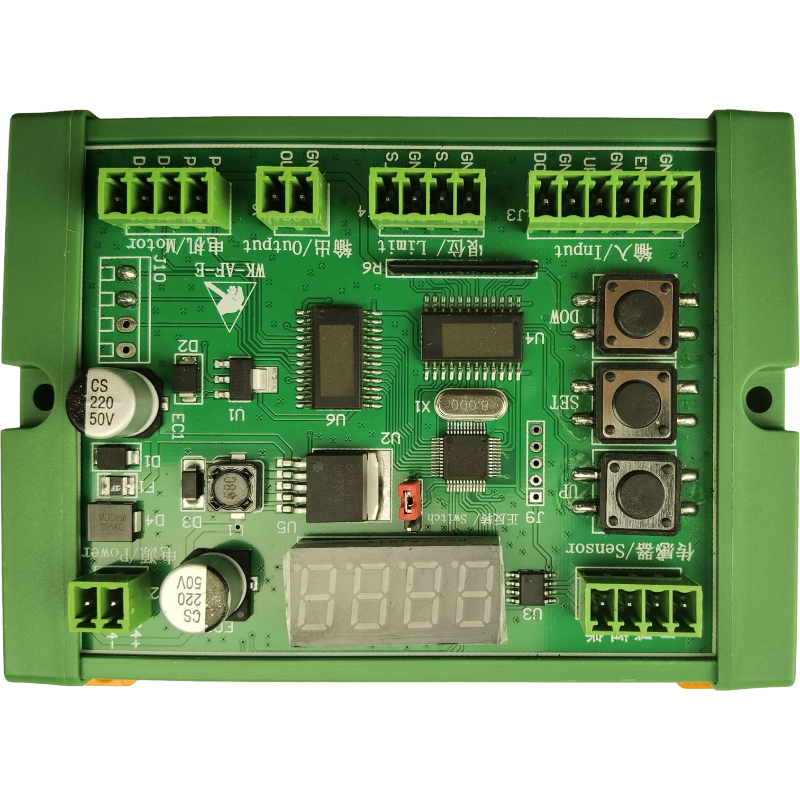

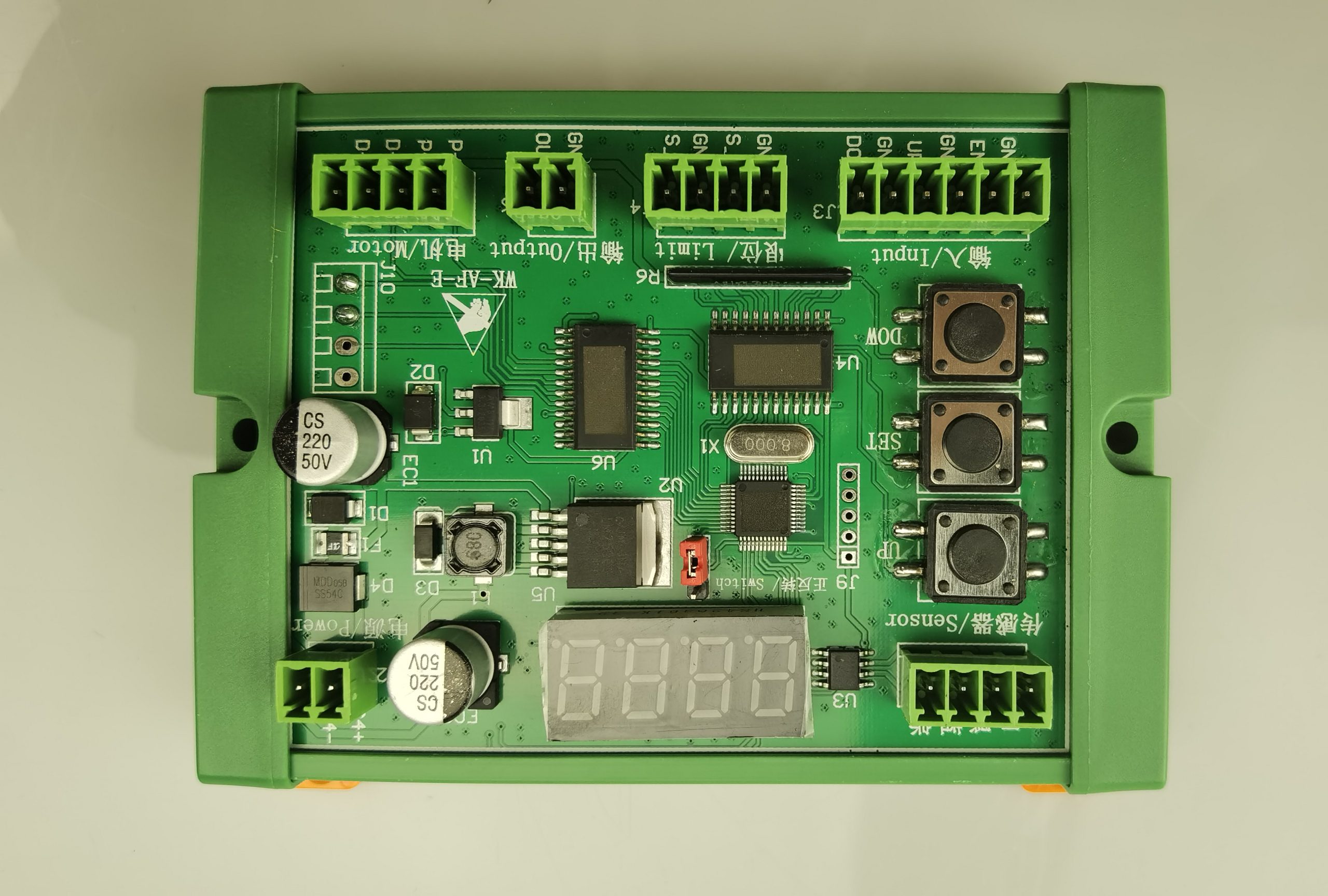

| ⑤ | 自动对焦控制主板 | 处理传感器信号，输出步进电机脉冲/方向信号，检测限位，对焦完成后输出打标触发信号；4 位数码管实时显示距离，支持自动化级联 |
安装方式（二选一）：方法一，传感器装支架后固定在振镜与转接法兰之间；方法二，用开口钣金支架把传感器挂装在场镜上。旁轴测距，不占用打标光路，不影响打标幅面。
三、核心参数
3.1 自动对焦主板
| 项目 | 参数 |
|---|---|
| 供电 | DC 24V（功耗＞25W），步进电机电源务必单独供电，不与主板共用 |
| 传感器接口 | RS-485（J1 端口，接传感器棕/蓝/黑/白四线，延长线须用双绞屏蔽线） |
| 输入信号 | 对焦触发 EN、手动上升 UP、手动下降 DOW；均为低电平有效，耐压 5V，与 GND 短接触发（J3 端口） |
| 限位输入 | 上限位 S_U、下限位 S_D（J4 端口），低电平有效；支持干簧管/机械常开限位 |
| 电机控制输出 | J5 端子 D＋/D−（方向）、P＋/P−（脉冲），共阳接法（TTL），适配 DM542 等支持共阳输入的驱动器；建议细分 12800 |
| 打标触发输出 | OUT＋GND：常态输出 5V（仅 TTL 电平信号，无负载能力，勿接功率负载）；对焦完成后输出 200ms 低电平脉冲触发打标 |
| 显示与操作 | 4 位数码管实时显示当前距离；板载 SET/UP 按键存焦点；外接手动上升/下降按钮 |
| 对焦精度 | ±0.1mm |
| 故障提示 | EEE1＝上限位触发，EEE2＝下限位触发，EEE3＝传感器超量程 |
3.2 激光测距传感器
| 项目 | 参数 |
|---|---|
| 测量范围 | 80–500mm（中心距离 290mm，满量程 420mm），可覆盖标准机 500mm 立柱行程 |
| 对焦精度（系统） | ±0.1mm；不同颜色物体测量误差＜0.2%F.S.（高反射率材料如镜面铝除外，需重新校准焦点） |
| 分辨率 / 重复精度 | 15μm@80mm ～ 500μm@500mm；重复精度 30μm@80mm ～ 1000μm@500mm |
| 光源 | 红色激光 650nm，激光等级 Class 2（人眼安全级）；光斑 Φ2.5mm@500mm |
| 通讯 | RS-485（支持 ModBus 协议），115200bps；双屏蔽电线，抗干扰，可远距离传输 |
| 显示与防护 | OLED 显示屏，按键设定；IP67 防护；铝外壳 65×51×23mm；2m 五芯引线 |
| 供电 | DC 10–30V（由主板 J1 端口供电），消耗功率 ≤700mW；响应时间 2/16/40ms 可设 |
四、详细接线图

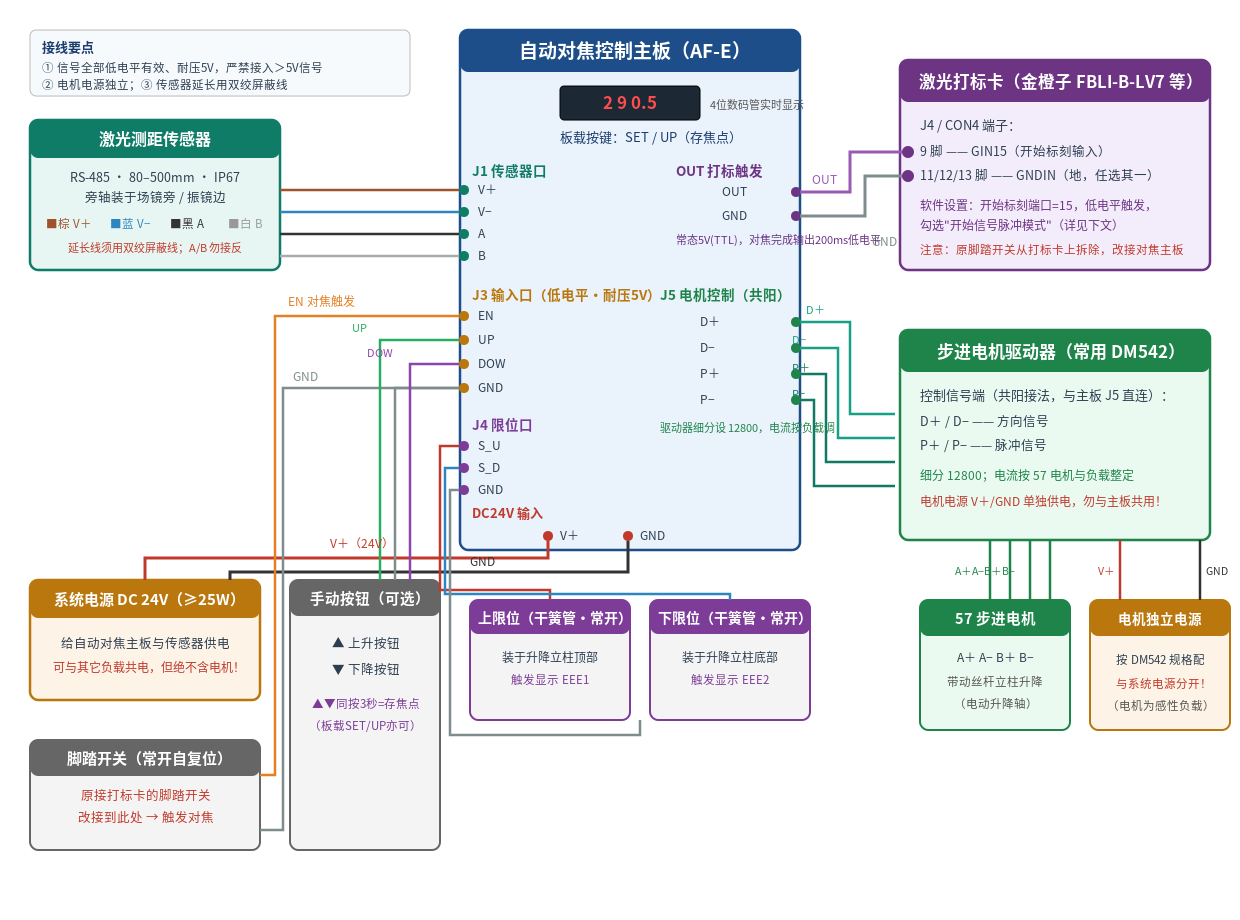

下图为本组件的完整接线关系：传感器 → 主板 J1；脚踏开关 → 主板 J3（EN）；手动按钮 → J3（UP/DOW，可选）；干簧管上下限位 → J4；主板 J5 → DM542 驱动器；DM542 → 57 步进电机；主板 OUT → 打标卡”开始标刻”输入口。注意系统电源与电机电源相互独立。
五、接线端子定义表
5.1 自动对焦主板端子
| 端子 | 引脚 | 接往 | 说明 |
|---|---|---|---|
| J1 传感器口 | V＋ / V− / A / B | 传感器棕 / 蓝 / 黑 / 白线（按丝印对应） | 给传感器供电＋RS-485 通讯；延长须用双绞屏蔽线，A/B 接反通讯失败 |
| J3 输入口 | EN / GND | 脚踏开关常开触点（原打标卡脚踏改接至此） | 短接即触发自动对焦；自复位常开 |
| UP、DOW / GND | 手动上升、下降按钮常开触点（可选） | 短接即升/降；两键同按 3 秒存焦点 | |
| J4 限位口 | S_U / S_D / GND | 上限位、下限位干簧管（常开） | 干簧管两根线分别接 S_U＋GND、S_D＋GND；NPN 限位须确认型号后共地接入 |
| J5 电机口 | D＋ D− P＋ P− | DM542 驱动器同名端子 | 共阳接法（TTL）；驱动器细分 12800，电流按电机/负载调整 |
| OUT 输出 | OUT / GND | 打标卡开始标刻输入口（如 J4 的 9 脚 GIN15 与 11/12/13 脚 GND） | 常态 5V TTL，无负载能力；对焦完成输出 200ms 低电平脉冲 |
| 电源端子 | DC24V＋ / GND | 系统电源 ≥25W | 电机电源务必独立，避免电机线圈回流损坏系统 |
5.2 打标卡侧（金橙子 FBLI-B-LV7 实测引脚）
| 引脚 | 信号 | 接法 |
|---|---|---|
| J4 第 9 脚 | GIN15（通用输入） | 接主板 OUT |
| J4 第 11/12/13 脚 | GNDIN（控制卡地） | 接主板 GND（任选一脚） |
| 原脚踏位置 | GIN4 等 | 脚踏开关已改接到对焦主板 J3，打标卡上原脚踏接口空置 |
说明：其他品牌/型号打标卡只要具备”开始标刻”外部输入口（低电平触发、TTL 兼容）均可接入，接法同理——OUT 接开始标刻输入口、GND 共地。
六、打标软件设置（EzCad2 / 金橙子卡）
- 打开打标软件，参数（F3）→ 端口：开始标刻端口选择 15（GIN15），触发方式选低电平；
- 参数（F3）→ 其它：勾选「开始信号脉冲模式」/「使能标刻开始信号锁存模式」（主板输出的触发是 200ms 低电平脉冲，勾选后即可正常触发；GIN4/14/15 作低速输入需 ≥200ms 触发时间，本主板输出恰为 200ms）；
- 保存参数后重启软件生效。
七、调试步骤（上电四步走）
- 上电：接好线后给系统上电，数码管显示当前实测距离；
- 核对方向：按上升/下降，观察立柱运动方向；方向反了，把数码管下方的跳线帽换到另一侧后重新上电；
- 存焦点：手动升降把镜头调到标准工件的清晰焦点位置，同时按住上升＋下降 3 秒（外接按钮时）将当前位置存为焦点，蜂鸣器响 3 声表示成功（用板载按键：按 SET 显示 FXXX 后按 UP 存入，再按 SET 返回）；
- 试对焦：换一块不同高度的工件，踩下对焦脚踏——立柱自动升降找焦，到位后自动触发打标。
八、故障代码
| 显示 | 含义 | 处理 |
|---|---|---|
| EEE1 | 上限位触发 | 立柱已到顶；检查工件/焦距设置，限位开关接线确认 |
| EEE2 | 下限位触发 | 立柱已到底；检查工件是否过低、传感器是否被遮挡 |
| EEE3 | 传感器超量程 | 距离超出 80–500mm；将传感器对准量程内的工件表面 |
超量程安全逻辑：传感器测不到数值（500mm）时，主板默认驱动立柱向上运动——这是防撞设计（避免向下撞上场镜/工件），会一直升到上限位才停。80–500mm 的量程可覆盖标准 500mm 立柱行程，定制超高机型建议选用 WK-AF01/02 型（对超限做了自动处理）。
九、注意事项
- 电源独立：步进电机为线圈感性负载，务必单独供电，严禁与对焦主板共用电源，否则电机回流可能损坏主板；
- 信号耐压 5V：主板所有输入口（EN/UP/DOW/S_U/S_D）均为低电平有效、耐压 5V，严禁接入 24V 或更高电平信号，否则烧板（此类烧板不在保修范围）；
- 传感器接线：A/B 线切勿接反、不可与电源线短接；延长线必须用双绞屏蔽线；
- 高反射材料：镜面、磨砂铝等高反射工件需重新校准焦点；
- 限位开关：随机附赠干簧管限位为常开型，由用户固定在立柱合适位置；限位开关不在质保范围内；
- OUT 口：仅 TTL 电平信号，无负载能力，严禁接继电器线圈、电磁阀等功率负载。
十、常见问题（FAQ）
| 问题 | 解答 |
|---|---|
| 对焦精度能到多少？ | 系统对焦精度 ±0.1mm，满足绝大多数打标场景的焦深要求；不同颜色工件测量误差小于 0.2%F.S.。 |
| 自动升降立柱一直往一个方向走，可能是什么原因？ | ①最常见：传感器超量程（显示 EEE3）——被测面距离超出 80–500mm 测不到数，主板按防撞逻辑默认向上运动，直到上限位才停（说明书 6.2），把传感器对准量程内的工件表面即可；②限位开关未装或接线松脱——超程时立柱到头也不停，会一直顶到机械极限，务必确认干簧管限位已固定并接到 J4；③传感器 A/B 线接反或信号线受干扰——测距数据异常，主板拿到错误距离后朝错误方向走，检查 A/B 接线并确认延长线为双绞屏蔽线；④外接上升/下降按钮卡死常通——按钮触点粘连会让电机一直朝一个方向手动运动，断开按钮线验证；⑤驱动器方向（D+/D−）信号异常——可用万用表按说明书 6.1 测量 D+/D− 电平判断。排查顺序：先看数码管报错代码，再查限位，最后查信号线。 |
| 换不同高度的工件后，立柱先朝一个方向一直走、碰到限位再反向，正常吗？ | 正常现象，不是故障。焦点是按上一个工件标定的，换上新工件后，传感器到工件表面的距离可能瞬间跑出 80–500mm 量程，触发超量程逻辑。两种典型情形：①上一个工件对焦时传感器距离表面 150mm，下一个工件高 90mm，放上去后距离变为 150−90=60mm＜80mm（低于最短感应距离）；②上一个对焦距离 480mm，下一个工件矮 50mm，距离变为 480+50=530mm＞500mm（超过最长感应距离）。此时立柱会先朝一个方向一直运动，碰到限位后反向，传感器距离重新进入 80–500mm 后即自动完成对焦，等待即可，无需断电或报修。减少这种情形的办法：安装传感器时，把传感器到标准工件表面的静态距离设在量程中部（如 250mm 左右），上下都留足余量；经常需要更换高度差异很大的工件时，建议选用行程余量更大的立柱配置。 |
| 被打标物体是透明材料会怎么样？ | 激光测距传感器依赖目标表面的漫反射回波测距，而透明材料（玻璃、亚克力、透明薄膜等）会让大部分光直接穿透：传感器可能测到背面甚至工作台面，也可能前后表面回波叠加导致读数跳变不稳，此时自动对焦结果不可靠，甚至把焦对到台面上。建议处理：①在打标位置贴一小块哑光胶带或对比色标记（打完撕掉），给传感器一个稳定反射面；②镜面/高反工件同理，需重新校焦；③以上都不可行时改用手动升降对焦。经验上，磨砂、喷砂或背面深色的透明件效果相对好，纯镜面透明件不建议依赖自动对焦。 |
| 立柱上装很重的 CO₂ 或紫外激光器怎么办？ | 应选用行程 170–550mm 的加强型（扎实）立柱，并将步进电机由 57 更换为 86 步进电机（扭矩更大），驱动器电流按 86 电机额定参数酌情调大。轻型激光器配普通 57 电机即可；带重负载仍用小电机会出现失步、升降无力或定位漂移。 |
| 电机驱动器怎么接线？参数怎么设定？ | 接线：主板 J5 的 D＋/D−（方向）、P＋/P−（脉冲）直接接到驱动器的 D＋/D−、P＋/P−（本板为共阳接法，请确认驱动器支持共阳输入）；电机两相按 A＋/A−、B＋/B− 接驱动器对应端子。参数（以 57 步进电机、额定 3A 为例）：细分数设为 12800，电流按电机额定 3A 设定——DM542 类驱动器的电流与细分均由拨码开关设定（SW1–SW3 选电流、SW4–SW6 选细分，具体档位以驱动器外壳丝印对照表为准），负载偏重时电流可酌情上调、但不要超过电机额定值。务必注意：电机必须单独供电，严禁与对焦主板共用电源；设置完成后先手动按上升/下降确认方向，方向反了改跳线帽。 |
| 电机有异响（啸叫）或卡顿怎么办？ | ①高频啸叫/尖鸣：多为细分数设得过低，电机运行时的脉冲频率落入可听频段所致，把细分调高（建议按 12800 设置）通常即可明显改善。②卡顿、抖动、无力、走位不准：先在驱动器额定范围内调大电流（57 电机按 3A 参考，负载重可酌情上调）；若调电流后仍卡顿，重点检查电机 A、B 两相接线——A＋/A−、B＋/B− 是否接错、接反或接触不良，缺相或接反会直接表现为卡顿、抖动和失步。另外还需排查：脉冲/方向信号（P＋/P−、D＋/D−）接线与共阳接法是否匹配、电机是否与主板共用电源（必须独立供电）、联轴器是否松动、丝杠是否卡涩。以上都正常仍异常，联系技术人员。 |
| 我的打标卡不是金橙子的能用吗？ | 只要打标卡有”开始标刻”外部输入口（低电平触发、TTL 兼容）即可，接法相同：主板 OUT 接开始标刻输入口、GND 共地，软件里把开始标刻端口指向对应输入口并选低电平触发。 |
| 传感器装在场镜旁还是振镜旁？ | 两种位置都支持，随机配套场镜侧支架和振镜侧支架，按打标机结构选安装空间更宽裕的一侧（旁轴安装）。关键是：传感器光点必须落在实际打标范围内，且与打标焦平面处于同一工作高度，否则测到的距离不代表工件真实焦距位置。 |
| 踩脚踏后完全没反应（不对焦也不打标）？ | 按链路排查：①主板 J3 的 EN 输入与脚踏接线、是否共地；②打标卡软件设置——开始标刻端口是否指向主板 OUT 接入的输入口、是否选了低电平触发（金橙子：F3→端口→开始标刻，勾选脉冲模式）；③OUT 口是否被接到了继电器等功率负载（OUT 仅为 TTL 信号，接错无输出）；④主板和传感器供电是否正常、数码管有无显示。 |
| 上限位/下限位开关必须装吗？ | 强烈建议安装。系统超量程时默认向上运动，靠上限位停止保护；不装限位时，一旦异常超程，立柱会直接顶到机械极限，可能损坏丝杠、联轴器甚至激光器。随机附赠干簧管限位为常开型，由用户固定在立柱合适位置（限位开关不在质保范围内）。 |
| 更换不同高度的工件后需要重新标定焦点吗？ | 不需要。焦点标定一次即可（手动升降到焦点位置后，同时按住上升+下降 3 秒存入，蜂鸣器响 3 声确认），之后更换不同高度的工件直接踩脚踏即可自动对焦——这正是自动对焦要解决的问题。只有更换场镜、调整光学系统导致焦平面位置改变时，才需要重新标定焦点。 |
| 手动升降方向反了？ | 断电后把数码管下方跳线帽换到另一侧，重新上电即恢复。 |
| 还能实现自动化级联吗？ | 可以。主板 OUT 信号也可接入 PLC 等其他自动化设备；系统可独立工作，也可多机组网级联。 |
免责声明
本页面内容仅供参考，产品外观、接口丝印、参数以实物和随机说明书为准；打标软件菜单名称可能随软件版本略有差异。接线前请断电操作，并仔细核对端子丝印；因未按说明书接线（如超压接入输入口、电机与系统共用电源、OUT 口接功率负载）造成的损坏不在保修范围内。产品规格如有变更，恕不另行通知。
