| Thorlabs FGAP71 |
| GaP光电二极管 | Gallium Phosphide Photodiode |

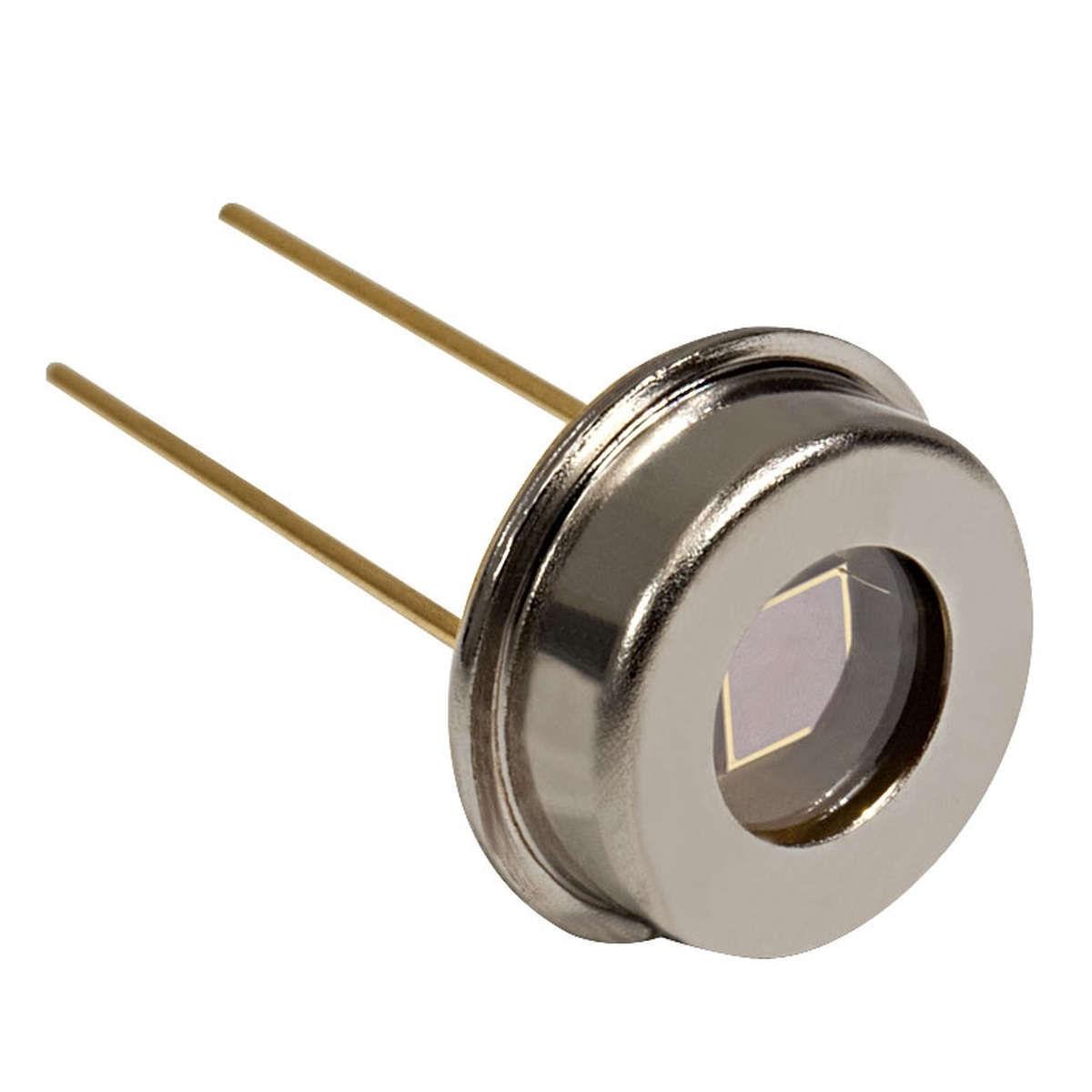

| FGAP71 是 Thorlabs 推出的磷化镓(GaP)光电二极管,工作波长范围覆盖 190 – 550 nm,有源区面积 Ø1.0 mm (0.8 mm²),上升时间 100 ns,封装形式为 TO-18。产品采用高标准半导体工艺制造,具有低暗电流、高响应度和优异的长期稳定性,适用于科研、工业检测及光通信领域的光信号精确测量。
该探测器的峰值响应度为 0.18 A/W @ 440 nm,在整个工作波长范围内提供均匀且可预测的光谱响应。探测器采用密封金属封装,有效屏蔽电磁干扰,确保在复杂环境下的测量可靠性。产品完全兼容Thorlabs全系列安装式光电二极管套筒、偏压模块及光电二极管放大器。 |
核心规格参数
| 产品型号 | FGAP71 |
| 探测器材料 | GaP (磷化镓) |
| 波长范围 | 190 – 550 nm |
| 有源区面积 | Ø1.0 mm (0.8 mm²) |
| 上升时间 | 100 ns |
| 暗电流 | 100 pA (最大值, 10 V) |
| 结电容 | |
| 封装形式 | TO-18 |
| 峰值响应度 | 0.18 A/W @ 440 nm |
| 峰值波长 | |
| 噪声等效功率 (NEP) |
核心特点
- 宽波长覆盖:工作波长范围覆盖 190 – 550 nm,适应多种应用场景
- 高响应度:采用高质量GaP (磷化镓)材料,响应度高,测量灵敏度优异
- 低暗电流:优秀的材料生长工艺,暗电流低,有利于弱光信号检测
- 有源区面积:有源区面积 Ø1.0 mm (0.8 mm²),满足不同光斑尺寸需求
- 标准封装:TO-18 密封金属封装,便于集成和安装
- 电磁屏蔽:金属外壳提供良好的电磁屏蔽,降低环境噪声干扰
- 高可靠性:通过严格的质量检验,长期稳定性好,使用寿命长
- 兼容性好:兼容Thorlabs SM05/SM1安装套筒、PBM偏压模块和PDA系列放大器
详细技术参数
工作原理
FGAP71 光电二极管基于半导体光生伏特效应工作。当入射光子能量大于材料禁带宽度时,在耗尽层内激发产生电子-空穴对,在外加反向偏压或零偏压下形成光电流。光电流大小与入射光功率、波长以及探测器响应度有关。光电二极管可工作在光伏模式(零偏压)或光导模式(反向偏置)。光导模式响应速度更快但暗电流较大,光伏模式暗电流更低但响应速度较慢。
电学特性
| 暗电流 | 100 pA (最大值, 10 V) |
| 峰值响应度 | 0.18 A/W @ 440 nm |
应用领域
- 光学功率测量与检测
- 光通信系统信号接收
- 激光二极管输出监测
- 光谱分析仪器探测器
- 医疗与生物光学仪器
- 工业自动化光传感
- 科研实验室光测量
- 位置传感与光束分析
- 环境监测设备
- 光开关与光衰减器反馈检测
- 紫外辐射检测
- UV固化监测
常见问题 FAQ
Q:光电二极管应该工作在光伏模式还是光导模式?
A:光伏模式(零偏压)下暗电流最小,适合低功率、高精度测量,但响应速度较慢。光导模式(反向偏置)下结电容更小,响应速度更快,带宽更高,但暗电流较大。选择哪种模式取决于具体应用对速度和灵敏度的要求。一般来说,直流或低频测量优先选择光伏模式,高频或脉冲测量优先选择光导模式。
Q:如何选择合适的光电二极管?
A:选择光电二极管主要考虑以下参数:1)波长范围必须覆盖工作波长;2)有源区面积需大于入射光斑尺寸;3)响应速度/带宽满足信号频率要求;4)暗电流足够低以满足最小可探测功率;5)封装形式与系统集成方式兼容。如果对灵敏度要求高,优先选择大面积、低暗电流型号;如果对速度要求高,优先选择小面积、低结电容型号。
Q:暗电流是什么?对测量有什么影响?
A:暗电流是在没有入射光的情况下,光电二极管中流过的反向电流。它主要由半导体的热激发载流子引起,随温度升高而指数增长。暗电流是光电二极管噪声的主要来源之一,直接决定了探测器的最小可探测功率(即噪声等效功率NEP)。暗电流越小,探测器能够检测到的光信号越弱。
Q:结电容和响应速度有什么关系?
A:结电容是光电二极管PN结的固有电容,与有源区面积成正比,与反向偏压的平方根成反比。结电容和负载电阻共同决定了电路的RC时间常数,从而限制了探测器的响应速度和带宽。结电容越小,RC时间常数越小,响应速度越快,带宽越高。因此高速光电二极管通常采用小面积设计并工作在较高反向偏压下。
Q:TO-5、TO-18、TO-46、TO-8封装有什么区别?
A:这些都是TO(Transistor Outline)系列金属封装标准,主要区别在于封装尺寸和引脚数量:TO-18/TO-46直径约5.6mm,适合小面积、高速探测器;TO-5直径约9.2mm,是最常见的封装;TO-8直径约14mm,用于大面积或多引脚探测器。封装越大,可容纳的芯片面积越大,但寄生参数也相对较大。选择时需根据探测器尺寸、引脚数量和安装方式来决定。
| 免责声明:以上技术参数基于Thorlabs官方数据整理,仅供参考。实际产品规格如有变更,以原厂最新数据手册为准。产品图片仅供参考,请以实物为准。产品价格及库存情况以下单时确认为准。如有疑问请联系客服或查阅Thorlabs官方文档。 |
