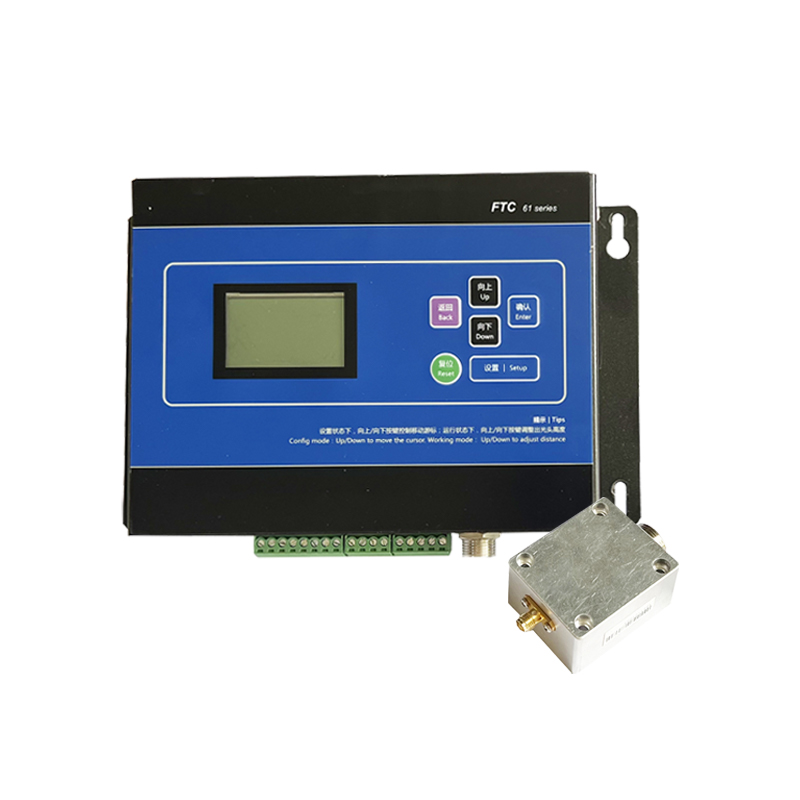

奥森迪科 FTC6110 电容调高器

一、产品概述

FTC6110是武汉奥森迪科智能电控科技有限公司（AU3TECH）推出的激光焦点跟随控制器，主要针对中低功率光纤激光和CO₂激光切割应用。FTC6110运用电容感应原理实时跟踪并调整激光切割头与工件之间的距离，使切割点始终保持在激光聚焦的最佳位置，大幅提高加工质量和速度，降低原材料损耗。该控制器采用位置环电机控制方式，支持步进电机和伺服电机，配备前置放大器和128×64 LCD液晶显示屏，具有检测精度高（0.02mm）、响应速度快（2ms）、抗干扰能力强等特点，是中低功率激光切割机Z轴高度控制的经济型解决方案。

二、产品特点

• 高精度电容感应：检测精度0.02mm，采样频率1kHz，确保焦点跟踪精度
• 快速响应：2ms响应时间，跟随速度可达20m/min
• 位置环电机控制：支持步进/伺服电机，脉冲+方向控制，兼容性好
• 配套脉冲电机性能更优：搭配脉冲式步进/伺服电机时，响应更快、跟随精度更高
• 丰富外部IO接口：6路输入信号（标定、跟随、上/下、上限、下限），方便与不同数控系统对接
• 工业级EMC设计：有效屏蔽现场电磁干扰，支持微小距离跟随（0.2-5mm）
• LCD液晶显示：128×64点阵液晶面板，实时显示运行状态，支持参数在线设置
• 前置放大器：标配前置放大器，提高电容信号的信噪比和检测灵敏度

三、详细规格参数

参数项	规格
适用场景	光纤/CO₂激光切割
独立控Z轴	是
工作电压(V)	18-36
工作电流(mA)	≤150
电机类型	伺服或步进电机
电机控制形式	脉冲+方向
检测精度(mm)	0.02
采样频率(kHz)	1
响应时间(ms)	2
跟随范围(mm)	0.2-5
平均跟随速度(m/min)	20
前置放大器	标配
显示方式	128×64 LCD
主机尺寸(mm)	190×120×36
放大器尺寸(mm)	44×39×26
输入信号	标定、跟随、上升、下降、上限、下限（6路）
输出信号	电机脉冲/方向、告警、跟随位置、穿孔位置

四、工作原理

FTC6110基于电容感应原理工作。前置放大器安装在切割头附近，与切割喷嘴构成电容传感器的一个极板，金属工件构成另一个极板。当切割头与工件之间的距离变化时，极板间的电容值随之变化。高性能电容测量集成电路（采用德国原装芯片）实时检测这一微小的电容变化，经32位ARM Cortex-M3处理器高速运算后，计算出当前高度偏差，并通过脉冲+方向信号驱动Z轴步进/伺服电机，调整切割头高度使其回到预设的跟随距离。整个检测-运算-执行闭环的响应时间仅2ms，确保在高速切割过程中焦点位置的精确跟踪。

五、典型应用

• 中低功率光纤激光切割——1-4kW光纤激光平板切割机的Z轴跟随控制
• CO₂激光切割——CO₂激光切割机的焦点高度自动跟踪
• 管材激光切割——配合旋转夹具实现管材切割的焦点跟踪
• 薄板高速切割——薄板切割时确保焦点稳定，提高切割质量
• 波浪板切割——不规则板面的自适应高度跟踪
• 小幅面切割机——经济型激光切割设备的Z轴高度控制
• 激光雕刻——激光雕刻机的焦点高度自动保持

六、选型建议

FTC6110适合中低功率（1-4kW）光纤/CO₂激光切割应用，性价比高。对于中高功率（3-15kW）高速切割，建议选择FTC10（0.01mm检测精度，2kHz采样频率，1ms响应时间）。纯模拟量输出需求可选FTC10S。搭配奥森迪科SC2000E切割总线系统使用效果更佳。

七、同系列对比表

型号	适用功率	检测精度	采样频率	响应时间	电机控制	通讯方式
FTC6110	中低功率	0.02mm	1kHz	2ms	位置环(脉冲+方向)	IO信号
FTC10	中高功率	0.01mm	2kHz	1ms	速度环+模拟量	网口/RS485
FTC10S	中高功率	0.01mm	2kHz	1ms	纯模拟量输出	—

八、品牌介绍

武汉奥森迪科智能电控科技有限公司（AU3TECH）是一家专业从事激光加工数控系统研发的高科技企业，总部位于武汉。公司专注于激光切割控制系统、电容调高器、激光切割总线系统等产品的研发和生产，产品涵盖FTC系列电容调高器、SC系列激光切割控制系统、MCC系列切割控制卡等，广泛应用于光纤激光切割、CO₂激光切割等领域，以高性价比和可靠的品质赢得了市场广泛认可。
