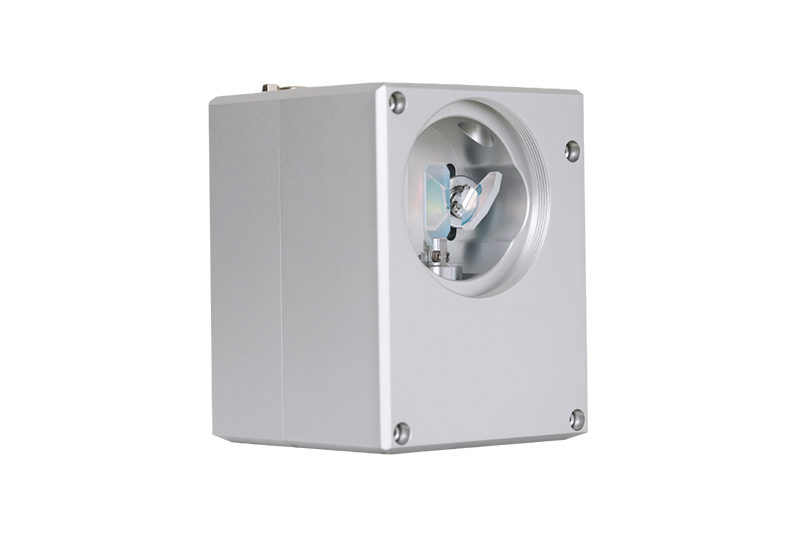

JHC金海创 HC1510M 扫描振镜｜10mm光斑 双波长镜片

HC1510M是金海创（JHC）推出的标准扫描振镜，标准入射光斑10mm，镜片支持450nm（蓝光）和1064nm（红外）双波长，一镜两用，兼顾红外激光打标和蓝光激光应用。标记速度4000mm/s，写入速度301cps，动态响应稳定，体积100×78×80mm，重量1.0kg。相比RC1002，HC1510M的镜片配置更具通用性，适合需要切换激光器或同时使用两种波长的混合应用场景。

一、核心产品特性

• 双波长镜片配置：支持450nm（蓝光）+ 1064nm（红外），覆盖蓝光激光和红外光纤激光两种应用
• 差分式光电传感器：精确检测马达转子位置，线性度好、漂移量小、分辨率和重复定位精度高
• 驱动器位置/速度超前检测：大幅提升系统动态响应性能和扫描速度
• 过载、过流、反接三重保护：运行可靠，适合工业现场
• 电磁兼容优化设计：信噪比高、抗干扰能力强
• 全新外观设计：可与多款场镜兼容，适用性广
• 重量1.0kg，体积100×78×80mm

二、官方完整参数表

速度参数
标记速度 ¹	4000 mm/s
定位速度 ¹	4000 mm/s
写入速度 ²	301 cps（每秒标记1mm高单线字符数）
阶跃响应时间（全行程1%）	370 μs
阶跃响应时间（全行程10%）	630 μs
跟踪误差	≤202 μs
精度及误差参数
线性度	99.9%
重复定位精度	＜8 μRad
增益误差	＜5 mRad
零点偏移（批量原点误差）	＜5 mRad
长时间漂移（连续工作8小时）	＜0.5 mRad
比例漂移	＜40 PPM/℃
零点漂移	＜15 μRad/℃
镜片损伤阈值
K9基体	9.1 J/cm²
Si基体	10 J/cm²
镜片反射波长 ³	10600nm / 1064nm / 355nm（特殊波长镀膜可定制） 另支持450nm蓝光（镜片原生配置）
电源及信号
输入电压	±15 VDC
额定电流	2 A
接口协议	XY2-100
机械扫描角度 ⁴	±11°
工作条件及尺寸
工作温度	0℃～45℃
存储温度	-10℃～60℃
激光输入孔径	10 mm
振镜尺寸（长×宽×高）	100×78×80 mm
振镜重量	≈1.0 kg

¹ 使用F-Theta透镜，焦距160mm，标记2mm高单线字符；² 同上条件，每秒标记1mm高单线字符数；³ 特殊波长镀膜可定制；⁴ 机械扫描角度即振镜镜片物理偏转极限角度。备注：以上参数为热机30min后测试所得。

三、速度参数解读（选型指南知识）

HC1510M速度参数与RC1002基本一致：标记/定位速度均为4000mm/s，写入速度301cps，阶跃响应370μs/630μs，跟踪误差≤202μs。这一组参数适合中等速度要求的工业打标场景——相比SG1105的5000mm/s，HC1510M牺牲了部分极限速度，换来更大的镜片尺寸空间和更好的能量容限。跟踪误差202μs在高速飞行打标轮廓精度要求不高的场合完全够用。

四、精度参数解读（选型指南知识）

精度指标两款一致：重复定位精度＜8μRad、长时间漂移＜0.5mRad、零点漂移＜15μRad/℃。零点漂移15μRad/℃是重点——它代表温度变化对振镜零位的影响系数，在温度波动大的车间环境（如夏天高温车间），需要定期热机校零。长时间漂移0.5mRad（8小时）是累积误差概念，适合8小时长班制客户对比选型：漂移越小，长时间生产的标记一致性越好。

五、HC1510M与RC1002的核心差异

HC1510M和RC1002参数高度接近，核心区别在于镜片波长配置：

• HC1510M镜片支持450nm蓝光：原生包含蓝光反射膜，可直接搭配蓝光激光器使用，无需更换振镜镜片
• RC1002无蓝光配置：标准1064nm+10600nm+355nm，若要用蓝光需定制镀膜
• 因此，HC1510M更适合同时有红外打标和蓝光加工需求的用户（如同时用1064nm激光打金属+450nm激光处理部分特殊材料）

六、光斑与场镜匹配（选型指南知识）

10mm入射光斑搭配场镜时，需注意：

• 光斑10mm → 配F160场镜：幅面110×110mm，光斑约33μm，适合精细标记
• 光斑10mm → 配F254场镜：幅面175×175mm，光斑约52μm，是目前最主流的工业打标场镜规格
• 光斑10mm → 75%安全系数：光束接受口径需≥13.3mm，F160（9mm）和F254（15mm）均可满足
• 蓝光450nm镜片注意：蓝光镜片对膜层要求高，需确认激光器功率密度不超过镜片损伤阈值

七、典型应用场景

• 双激光器系统：同一振镜系统需要切换红外和蓝光激光器，HC1510M一镜两用减少换装成本
• 金属/非金属混合打标：红外激光打金属件 + 蓝光激光处理部分塑料或特殊涂层
• 标准工业打标：工具、五金、电子零部件、仪表盘等中等速度激光赋码
• 食品/药品包装打标：速度要求中等，精度要求一般，4000mm/s满足多数产线节拍
• 科研/定制激光加工系统：需要多波长兼容的实验平台

八、HC1510M选型要点

• 需要蓝光+红外双波长：一镜覆盖两种激光器，是HC1510M最大卖点
• 体积100×78×80mm（1.0kg）：适合标准工业支架安装
• 10mm光斑：工业标准规格，场镜选型最灵活，F160/F254/F330均可搭配
• 零点漂移15μRad/℃：温控车间效果更佳，高温车间建议班前热机校零
• XY2-100标准接口：与RC1002同接口，控制系统可互换，降低备货成本

九、10mm光斑同档位参数对比（HC1510M vs RC1002）

HC1510M和RC1002均为10mm光斑规格，参数高度接近，核心差异在于镜片波长支持。客户可在下表中快速对比选型：

型号	波长支持	标记速度	写入速度(cps)	阶跃响应(1%)	跟踪误差	重复精度	重量	尺寸(mm)
RC1002	1064nm等	4000mm/s	301	370μs	≤202μs	＜8μRad	0.9kg	118.5×93.5×98.5
HC1510M（本案）	450nm+1064nm等	4000mm/s	301	370μs	≤202μs	＜8μRad	1.0kg	100×78×80

选型建议：仅需1064nm红外激光打标、追求更轻重量（0.9kg）选RC1002；有450nm蓝光+1064nm双波长需求选HC1510M。

如需进一步选型指导或产品报价，欢迎联系高飞激光：159-2722-0467（微信同号），我们可提供样机测试和系统方案支持。
