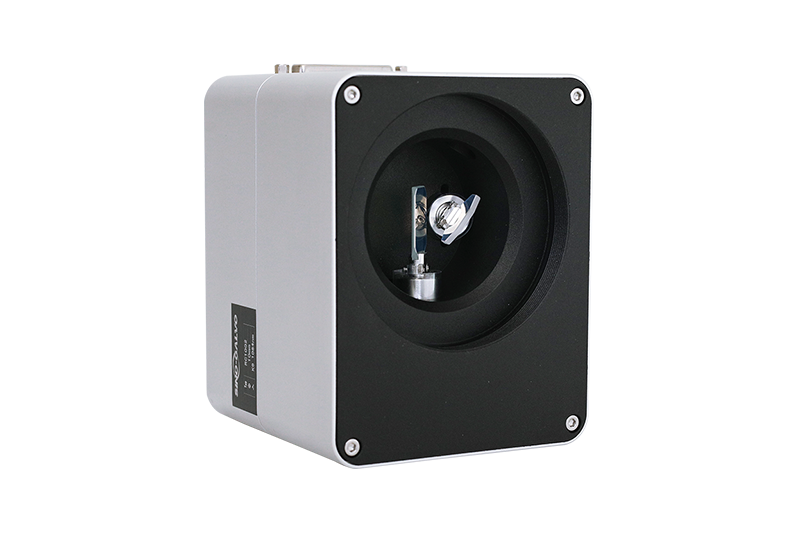

JHC金海创 RC1002 入门振镜｜10mm光斑 激光打标

RC1002是金海创（JHC）面向工业标准激光打标应用推出的入门振镜，标准入射光斑10mm，平衡了能量密度与场镜兼容性，可搭配F160/F254等多种场镜使用。RC1002采用差分式光电传感器+高性能驱动IC，标记速度达4000mm/s，写入速度301cps，动态响应稳定可靠，是金属饰品、工具标识、电子零部件等中等精度打标场景的高性价比选择。

一、核心产品特性

• 差分式光电传感器：精确检测马达转子位置，线性度好、漂移量小、分辨率和重复定位精度高
• 驱动器位置/速度超前检测：大幅提升系统动态响应性能和扫描速度
• 过载、过流、反接三重保护：运行可靠，适合工业现场
• 电磁兼容优化设计：信噪比高、抗干扰能力强
• 全新外观设计：可与多款场镜兼容，适用性广
• 10mm光斑镜片：涵盖10600nm/1064nm/355nm多种波长范围
• 重量仅0.9kg，体积118.5×93.5×98.5mm：方便集成到各种工业应用系统

二、官方完整参数表

速度参数
标记速度 ¹	4000 mm/s
定位速度 ¹	4000 mm/s
写入速度 ²	301 cps（每秒标记1mm高单线字符数）
阶跃响应时间（全行程1%）	370 μs
阶跃响应时间（全行程10%）	630 μs
跟踪误差	≤202 μs
精度及误差参数
线性度	99.9%
重复定位精度	＜8 μRad
增益误差	＜5 mRad
零点偏移（批量原点误差）	＜5 mRad
长时间漂移（连续工作8小时）	＜0.5 mRad
比例漂移	＜40 PPM/℃
零点漂移	＜15 μRad/℃
镜片损伤阈值
K9基体	9.1 J/cm²
Si基体	10 J/cm²
镜片反射波长 ³	10600nm / 1064nm / 355nm（特殊波长镀膜可定制）
电源及信号
输入电压	±15 VDC
额定电流	2 A
接口协议	XY2-100
扫描角度	±11°
工作条件及尺寸
工作温度	0℃～45℃
存储温度	-10℃～60℃
激光输入孔径	10 mm
振镜尺寸（长×宽×高）	118.5×93.5×98.5 mm
振镜重量	≈0.9 kg

¹ 使用F-Theta透镜，焦距160mm，标记2mm高单线字符；² 同上条件，每秒标记1mm高单线字符数；³ 特殊波长镀膜可定制。备注：以上参数为热机30min后测试所得。

三、速度参数解读（选型指南知识）

RC1002的标记速度和定位速度均为4000mm/s，在大面积填充和分散点位两种典型打标模式中保持一致的节拍表现，适合中高速产线。写入速度301cps，在同级别10mm光斑振镜中处于中上水平。阶跃响应370μs（全行程1%）和630μs（全行程10%），反映RC1002的响应速度略慢于SG1105——差距在于光斑增大后镜片惯量增加，但这换来更大的场镜兼容性和能量密度弹性。跟踪误差≤202μs，相比SG1105的162μs稍大，但仍满足大多数工业打标精度要求。

四、精度参数解读（选型指南知识）

重复定位精度＜8μRad，与SG1105相当，单次打标位置一致性有保障。长时间漂移＜0.5mRad（8小时）和零点漂移＜15μRad/℃，表明RC1002在连续生产环境中热稳定性能良好，适合8小时以上长班制生产的工业客户。线性度99.9%意味着控制器可直接利用这一参数做软件层面的校正补偿，降低对控制卡校正算法的依赖。

五、光斑与场镜匹配（选型指南知识）

10mm入射光斑是RC1002的核心规格，相比7mm光斑有以下优势：

• 能量密度更分散 → 适合更大单点能量需求的材料（如部分金属深雕）
• 场镜兼容性更广：10mm光斑配F160场镜 → 幅面110×110mm，光斑约33μm；配F254场镜 → 幅面175×175mm，光斑约52μm
• 截光风险低：10mm光斑对应75%安全系数时光束接受口径≥13.3mm，市场主流F160/F254均满足
• 镜片基材：K9（9.1J/cm²）和Si（10J/cm²）均适合≤100W级脉冲光纤激光器

六、典型应用场景

• 金属饰品/珠宝打标：戒指、项链、手镯等金属表面永久标记，10mm光斑配合1064nm激光能量适中
• 工具/五金标识：扳手、螺丝、轴承等金属件产品追溯打标
• 电子零部件打标：连接器、继电器、开关等中高速赋码
• 包装在线打标：化妆品盒、食品袋等中等速度产线（非极限高速场景）
• 塑料件激光雕刻：遥控器壳、电话机面板等塑料材质图案刻蚀

七、RC1002选型要点

• 10mm光斑+4000mm/s组合：适合需要一定能量密度又要求较高速度的工业标准打标
• 全新外观设计+多场镜兼容：改版后对F160/F254等主流场镜兼容性更好
• 零点漂移15μRad/℃：温升10℃累积误差约150μRad，建议热机30分钟以上
• XY2-100标准接口：与主流光纤激光打标控制卡无缝对接
• 体积118.5×93.5×98.5mm（0.9kg）：中等尺寸，可适配多数标准振镜安装支架

八、10mm光斑同档位参数对比（RC1002 vs HC1510M）

RC1002和HC1510M均为10mm光斑规格，参数高度接近，核心差异在于镜片波长支持。客户可在下表中快速对比选型：

型号	波长支持	标记速度	写入速度(cps)	阶跃响应(1%)	跟踪误差	重复精度	重量	尺寸(mm)
RC1002（本案）	1064nm等	4000mm/s	301	370μs	≤202μs	＜8μRad	0.9kg	118.5×93.5×98.5
HC1510M	450nm+1064nm等	4000mm/s	301	370μs	≤202μs	＜8μRad	1.0kg	100×78×80

选型建议：仅需1064nm红外激光打标、追求更轻重量（0.9kg）选RC1002；有450nm蓝光+1064nm双波长需求选HC1510M。
