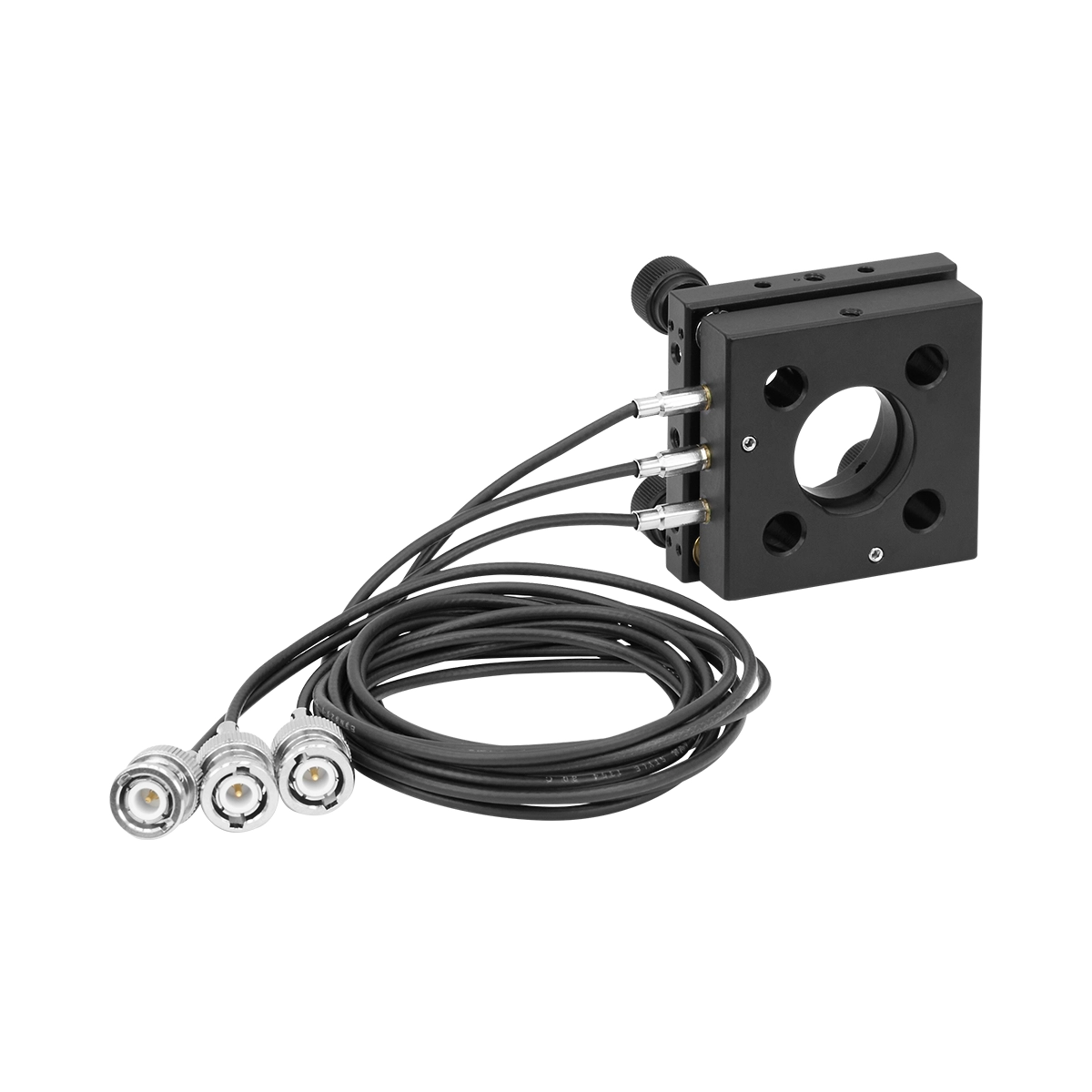

KC1-PZ/M是KC1-PZ的公制版本，功能规格完全相同，区别在于安装螺孔为M4公制螺纹而非8-32英制螺纹。基于KC1反射镜调整架设计，三个可调轴均由手动80 TPI螺钉调节器和集成压电元件串联组成。
兼容30 mm笼式系统。内置BNC电缆接受最高150 V控制电压。
| 机械规格 | |
|---|---|
| 光学元件尺寸 | Ø1″ (Ø25.4 mm) |
| 可接受光学元件厚度 | 最小: 0.12″ (3.0 mm) |
| 通光孔径 | Ø0.94″ |
| 安装孔 | 光滑孔 |
| 机械角度范围 | ±5° (±87 mrad) |
| 机械线性行程 | ±3 mm |
| 调节器 | 80 TPI螺钉，集成压电 |
| 接杆安装 | M4 螺孔 |
| 笼式系统兼容 | 30 mm笼杆通孔，0.05″ (1.3 mm) 内六角锁紧螺钉 |
| 压电规格 | |
| 集成压电型号 | AE0505D08F |
| 谐振频率 | 138 kHz |
| 压电角度范围 | ±73 µrad |
| 压电线性行程 | ±4 µm |
| 最小步长 | 0.3 µrad |
| 压电控制电压 | 0 to 150 V |
| 压电连接器 | 内置BNC电缆 |
KC1-PZ/M是KC1-PZ的公制版本，功能规格完全相同，区别在于安装螺孔为M4公制螺纹而非8-32英制螺纹。基于KC1反射镜调整架设计，三个可调轴均由手动80 TPI螺钉调节器和集成压电元件串联组成。
兼容30 mm笼式系统。内置BNC电缆接受最高150 V控制电压。
| 机械规格 | |
|---|---|
| 光学元件尺寸 | Ø1″ (Ø25.4 mm) |
| 可接受光学元件厚度 | 最小: 0.12″ (3.0 mm) |
| 通光孔径 | Ø0.94″ |
| 安装孔 | 光滑孔 |
| 机械角度范围 | ±5° (±87 mrad) |
| 机械线性行程 | ±3 mm |
| 调节器 | 80 TPI螺钉，集成压电 |
| 接杆安装 | M4 螺孔 |
| 笼式系统兼容 | 30 mm笼杆通孔，0.05″ (1.3 mm) 内六角锁紧螺钉 |
| 压电规格 | |
| 集成压电型号 | AE0505D08F |
| 谐振频率 | 138 kHz |
| 压电角度范围 | ±73 µrad |
| 压电线性行程 | ±4 µm |
| 最小步长 | 0.3 µrad |
| 压电控制电压 | 0 to 150 V |
| 压电连接器 | 内置BNC电缆 |
