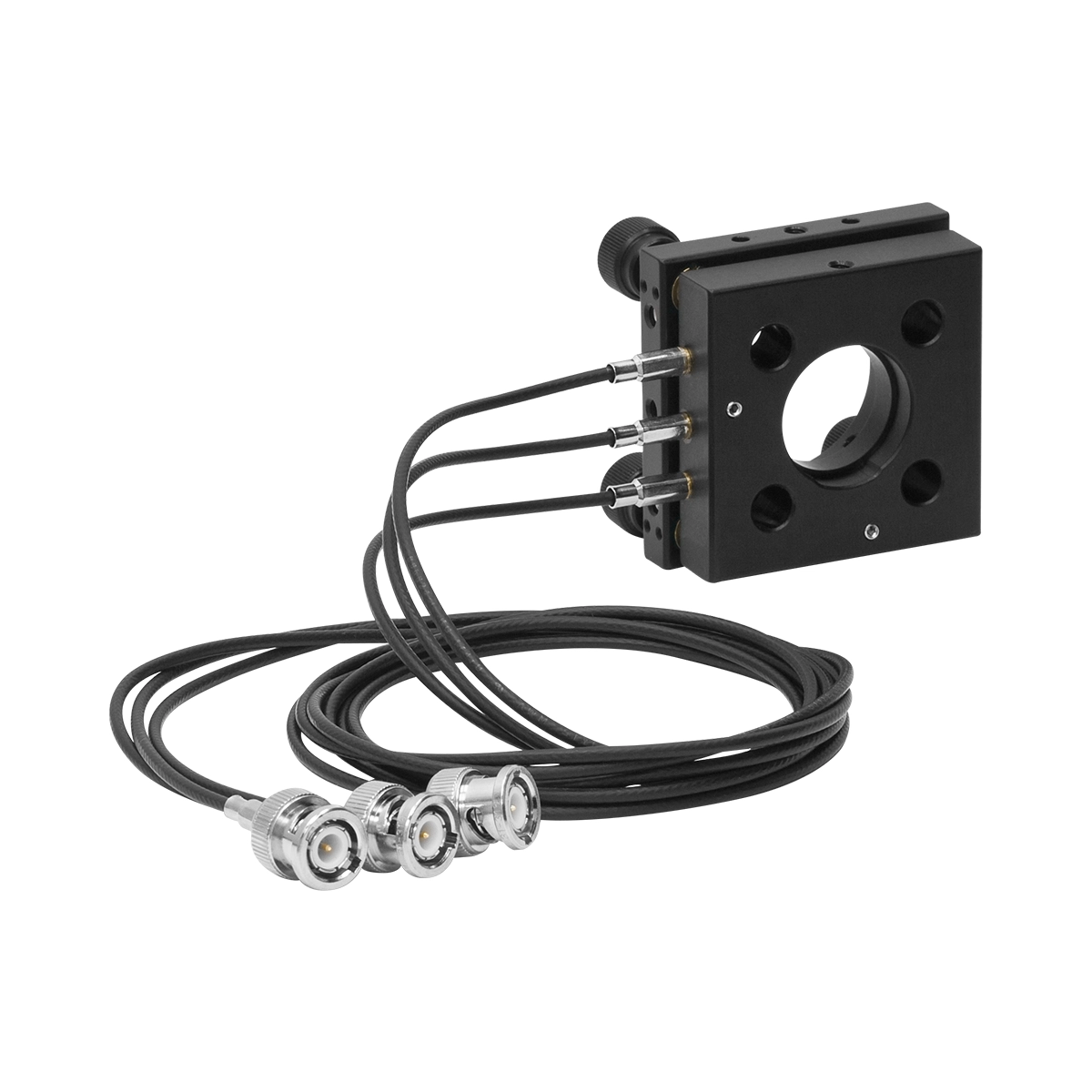

KC1-PZ是一款基于KC1反射镜调整架设计的压电驱动光学调整架，具有三个可调轴，每个轴均由手动80 TPI螺钉调节器和集成压电元件串联组成。光滑孔版本通过尼龙顶端8-32(M4)螺钉固定反射镜，适用于厚度至少5.8 mm的光学元件。
压电调节器连接内置3英尺电缆和Male BNC连接器，最大控制电压150 V。KC1-PZ和KC1-T-PZ调整架还可与MDT693B三通道压电控制器成套出售，提供开环控制所需的全部组件。
主要特点：
- 基于KC1调整架设计
- 三个轴均带手动和压电调节器
- 光滑孔版本，尼龙顶丝固定
- 接受≥5.8 mm厚的光学元件
- 压电线性行程±4 µm
- 最小步长0.3 µrad
- 兼容30 mm笼式系统
- 8-32(M4)螺孔用于接杆安装
- 内置BNC电缆
- 黑色阳极氧化铝
| 机械规格 | |
|---|---|
| 光学元件尺寸 | Ø1″ (Ø25.4 mm) |
| 可接受光学元件厚度 | 最小: 0.12″ (3.0 mm) |
| 通光孔径 | Ø0.94″ |
| 安装孔 | 光滑孔 |
| 机械角度范围 | ±5° (±87 mrad) |
| 机械线性行程 | ±3 mm |
| 调节器 | 80 TPI螺钉，集成压电 |
| 接杆安装 | 8-32 (M4) 螺孔 |
| 笼式系统兼容 | 30 mm笼杆通孔，0.05″ (1.3 mm) 内六角锁紧螺钉 |
| 压电规格 | |
| 集成压电型号 | AE0505D08F |
| 谐振频率 | 138 kHz |
| 压电角度范围 | ±73 µrad |
| 压电线性行程 | ±4 µm |
| 最小步长 | 0.3 µrad |
| 压电控制电压 | 0 to 150 V |
| 压电连接器 | 内置BNC电缆 |
