描述

产品概述

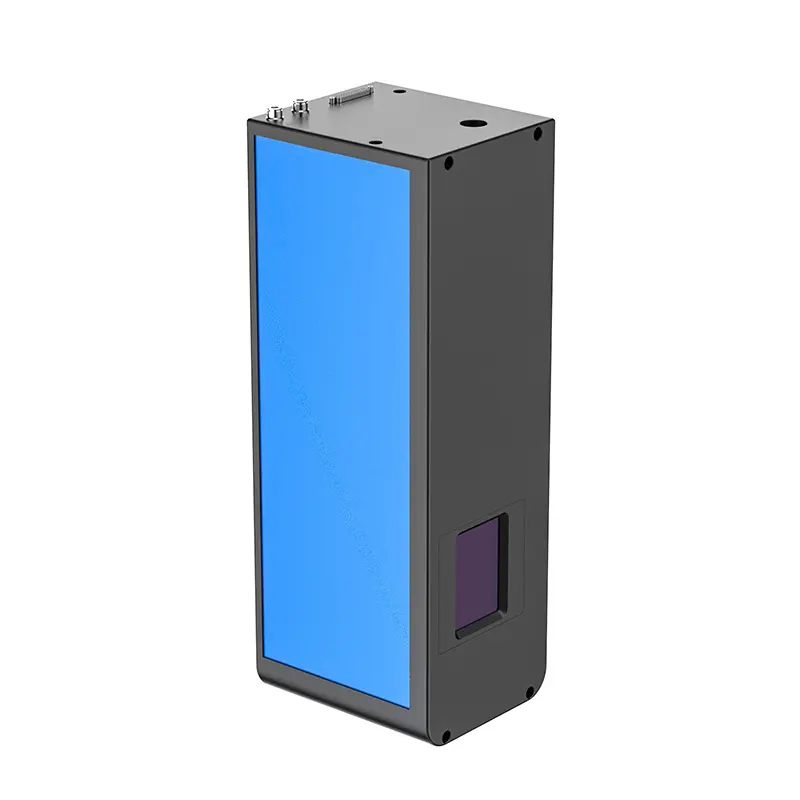

ZBTK 3D20C 1064nm R型 三维扫描振镜是ZBTK旗下的一款前聚焦三维扫描振镜。该产品通光孔径20mm，采用R型（动态聚焦反射式）前聚焦三维扫描方案，内置Z轴动态聚焦模块，可在XYZ三轴联动下实现平面和曲面的精确加工。最大承受功率500W，扫描角度±0.35 rad，重复定位精度<4μrad，最大定位速度31rad/s，适用于大幅面和曲面工件的激光精密加工。

产品特点

⚡ 高速扫描性能

标记速度可达2m/s，定位速度8m/s，追踪误差仅0.36ms。优化的伺服控制算法保证了高速跳跃和低速标记之间的平滑切换，小步长响应时间短，在高速跳跃标记时仍能维持高质量的标记效果。

🎯 高精度定位

重复定位精度（RMS）<4μrad，非线性度<0.5mrad，增益漂移<60ppm/K，零点漂移<30μrad/K，8小时长期温漂<0.1mrad（预热30分钟后）。精密的光学传感器和先进的温度漂移自动补偿技术，确保在长时间连续工作中维持出色的定位稳定性。

🔧 高稳定性设计

采用密封屏蔽结构和多级抗干扰保护电路，抗干扰能力强劲。核心元器件选用国际一线品牌，出厂前经过360小时超长时间老化测试。

🌡️ 超低温度漂移

零点温度漂移<30μrad/K，增益温度漂移<60ppm/K，8小时长期温漂<0.1mrad，可满足绝大多数长时间、大规模标记和焊接应用对稳定性的要求。

🔌 接口兼容性

支持XY2-100标准通信协议和±5V模拟输入，兼容市面上绝大多数激光控制卡，即插即用。供电要求±15VDC/10A。

详细规格参数

参数	数值
通光孔径	20mm
激光波长	1064nm
扫描角度	±0.35 rad
最大承受功率	500W
入射光斑直径	6-7mm
追踪误差时间	0.36ms
最大定位速度	31 rad/s
重复定位精度(RMS)	<4μrad
非线性度	<0.5mrad
增益漂移	<60ppm/K
零点漂移	<30μrad/K
8小时长期温漂	<0.1mrad
标记速度	<2m/s
定位速度	<8m/s
信号协议	XY2-100 / ±5V模拟
供电	±15VDC / 10A
外形尺寸	300×128×130 mm
重量	约4.5 kg
工作温度	25°C ±10°C
存储温度	-10°C ~ 60°C
存储湿度	≤75% 无凝露

工作幅面与焦距对照

工作幅面	焦距	焦斑直径(1/e²)
200×200×40 mm²	255mm	0.0283mm
300×300×60 mm²	358mm	0.0382mm
400×400×90 mm²	460mm	0.0462mm
500×500×120 mm²	568mm	0.0575mm
600×600×150 mm²	680mm	0.0663mm

应用领域

广泛应用于激光精密打标、激光浮雕、激光深雕、激光切割、激光焊接等高端加工领域，适用于大幅面、多阶次、倾斜面、圆柱面、球面及复杂三维形貌表面的精密加工。典型应用包括：3D曲面精密打标、大幅面金属标牌制作、精密模具深雕、弧面工件激光加工等。
