Description

产品概述

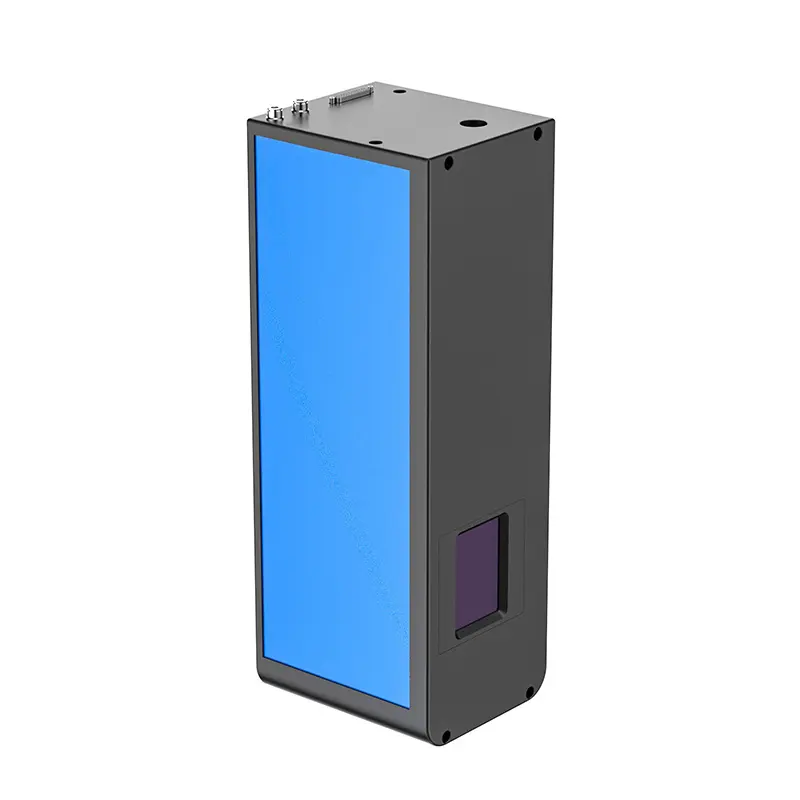

ZBTK 3D20C 355nm 紫外三维扫描振镜 高精度是深圳市智博泰克科技股份有限公司（ZBTK旗下的一款紫外大幅面三维紫外三维扫描振镜。该产品通光孔径20mm，采用后聚焦三维扫描方案，内置Z轴动态聚焦模块，可在XYZ三轴联动下实现平面和曲面的精确加工。最大承受功率30W，扫描角度±0.35 rad，重复定位精度<4μrad，适用于大幅面和曲面工件的激光精密加工。

产品特点

⚡ 高速扫描性能

本产品标记速度可达2m/s，定位速度8m/s，追踪误差仅0.40ms。优化的伺服控制算法保证了高速跳跃和低速标记之间的平滑切换，小步长响应时间短，在高速跳跃标记时仍能维持高质量的标记效果。

🎯 高精度定位

重复定位精度（RMS）<4μrad，非线性度<0.5mrad，增益漂移<60ppm/K，零点漂移<40μrad/K，8小时温漂<0.15mrad（预热30分钟后）。精密的光学传感器和先进的温度漂移自动补偿技术，确保在长时间连续工作中维持出色的定位稳定性和加工一致性。

🌡️ 超低温度漂移

采用精细的光电传感器技术和先进的温度漂移自动补偿算法，有效克服了振镜扫描器的温度漂移问题。零点温度漂移仅<40μrad/K，增益温度漂移<60ppm/K，8小时长期温漂<0.15mrad，可满足绝大多数长时间、大规模标记和焊接应用对稳定性的要求。在环境温度波动±10℃的工况下，仍能保证加工质量的一致性。

🔧 高扭矩永磁振镜电机

采用高扭矩永磁振镜电机，转子采用高能量密度永磁体，配合低摩擦精密轴承，具有扭矩系数高、转子惯量低的特点。电机在保证扫描精度的同时提供出色的动态响应性能，在长时间连续运行中保持稳定输出。

📡 高精度模拟/数字伺服驱动板

采用ZBTK高性能伺服驱动板，具备高速PWM输出级和精密位置检测功能。驱动板采用多级抗干扰保护阵列电路设计，核心元器件选用国际一线品牌，出厂前经过360小时超长时间老化测试，确保在恶劣电磁环境下仍能长期稳定可靠运行。

🔌 接口兼容性

本产品支持XY2-100标准通信协议，兼容市面上绝大多数激光控制卡（如JCZ EZCAD系列、SCANLAB RTC系列、RAYLASE SP-ICE系列等），即插即用，系统集成便捷高效。供电要求±15V/10A，接口线缆采用屏蔽设计，有效抑制外部电磁干扰。

❄️ 高效散热系统

本产品采用风冷散热方式，优化的散热翅片设计配合高效热传导路径，确保振镜在额定功率范围内长时间稳定运行。紧凑的机身设计兼顾散热性能和空间利用率，适合集成到各种激光加工设备中。

🛡️ 高可靠性设计

ZBTK产品在核心元器件的选型上全部采用国际一线品牌，所有振镜出厂前均经过360小时超长时间老化测试，在各种极端条件下能够长期稳定可靠地运行。设计上采用了多级抗强干扰的高可靠保护阵列电路等技术，抗干扰性能优异。

详细规格参数

光学参数
通光孔径	20mm
扫描角度	±0.35 rad
最大承受功率	30W
镜片反射波长	355nm

扫描参数
非线性度	<0.5mrad
追踪时间	0.40ms
重复定位精度(RMS)	<4μrad
标记速度	<2m/s
定位速度	<8m/s
增益漂移	<60ppm/K
零点漂移	<40μrad/K
8小时温漂(预热30分钟后)	<0.15mrad

电气参数
供电电源	±15V/10A
输入信号协议	XY2-100
冷却方式	风冷

机械参数
工作温度	25±10℃
外形尺寸(L×W×H)	290x120x125mm
重量	6.5kg

工作原理

激光振镜扫描系统是一种基于电磁偏转原理的高精度光束定位装置，由两台正交安装的振镜电机分别驱动X轴和Y轴反射镜片偏转，将入射激光束导向加工平面上的任意位置，形成二维扫描区域。振镜电机本质上是一种有限转角伺服电机，当驱动板向电机线圈输入控制电流时，电磁力矩驱动转子及镜片偏转到指定角度；位置传感器（模拟位置检测器APD或数字编码器）实时检测转子角位置，与指令位置比较后形成闭环伺服控制。3D振镜在2D振镜基础上增加了Z轴动态聚焦模块，通过控制可变焦透镜（猫眼镜片）的前后移动来调节焦距，使激光焦点能够沿Z轴方向灵活调整，从而实现三维空间内任意位置的精确聚焦。前聚焦3D振镜的Z轴位于XY振镜之前，激光先经Z轴调焦再由XY振镜偏转扫描，可实现更大的加工幅面和曲面加工；后聚焦3D振镜的Z轴位于XY振镜之后，激光先经XY振镜偏转再由Z轴调焦，结构更紧凑，适合小幅面高精度3D加工。振镜的扫描速度取决于电机的动态响应特性，追踪时间（tracking error）表征了振镜跟随指令信号的延迟程度，是衡量振镜高速性能的关键指标。

典型应用领域

3D曲面加工

适用于汽车内饰件、手机3D玻璃、家电曲面面板等三维曲面工件的激光打标和精密加工，Z轴动态聚焦确保整个曲面范围内光斑均匀一致。

大幅面加工

通过Z轴补偿可实现超大加工幅面（最大可达600×600mm以上），突破传统2D振镜+场镜的幅面限制，适合大型工件的整面加工。

激光深雕

前聚焦3D振镜在深雕加工中优势明显，Z轴可实时跟随雕刻深度调整焦点位置，确保不同深度层面的加工质量一致。

激光切割

配合Z轴动态聚焦，可在不同厚度材料上实现高质量切割，切缝均匀、挂渣少，适合精密切割应用。

3D打印

用于金属增材制造（SLM/SLS）中的激光扫描，Z轴精确控制铺粉层厚和焦点位置，确保每层烧结质量一致。

激光打标

在平面打标基础上增加了曲面和高低位打标能力，满足异形件和台阶件的打标需求，一次装夹完成多面加工。

精密微加工

紫外3D振镜适合高精度微结构加工，如微流控芯片、生物传感器、光子晶体等精密器件的三维微加工。

选型建议

选择3D振镜时，首先明确加工类型：后聚焦3D振镜结构紧凑，适合小幅面高精度3D加工（如深雕、精密3D打标）；前聚焦3D振镜可实现更大加工幅面和曲面加工，适合大幅面和异形件加工。孔径选择取决于激光功率和加工幅面：低功率紫外加工选14-20mm，中高功率光纤激光选20-30mm，CO₂大功率加工需40mm以上。波长需与激光器匹配，紫外355nm适合精密微加工，1064nm光纤激光用途最广，10600nm适用于CO₂激光加工。

同系列型号对比

型号	通光孔径	波长	聚焦方式	标记速度	重复精度	最大功率	参考价格(元)
3D14C(355nm)	14mm	355nm	后聚焦	＜1.5m/s	＜3μrad	30W	询价
3D20C(355nm)	20mm	355nm	后聚焦	＜2m/s	＜4μrad	30W	询价
3D20C(1064nm-F)	20mm	1064nm	前聚焦	＜2m/s	＜4μrad	500W	询价
ZB3D-12D(1064nm-R)	12mm	1064nm	后聚焦	＜2m/s	＜3μrad	200W	询价
3D30A(930nm)	30mm	930nm	后聚焦	＜3m/s	＜5μrad	3000W	询价
GD3D-1064-14A	14mm	1064nm	前聚焦	＜2m/s	＜3μrad	500W	询价
ZB3D14A1064	14mm	1064nm	前聚焦(曲面)	＜2m/s	＜3μrad	500W	询价
3D40AD10600FF-H	40mm	10600nm	前聚焦	＜2m/s	＜8μrad	1000W	询价
ZB3D30GH	30mm	1030~1090nm	3D飞行焊接	＜3m/s	＜5μrad	3000W	询价

品牌介绍

深圳市智博泰克科技股份有限公司（ZBTK）是国内领先的激光振镜制造商，拥有十余年振镜研发与生产经验，产品涵盖2D扫描振镜、3D动态聚焦振镜、焊接振镜、OCT振镜电机等全系列，广泛应用于激光打标、焊接、切割、3D打印、医疗美容等领域。ZBTK振镜以高性价比、高稳定性著称，可替代进口同类产品，在国内激光行业中享有良好口碑。
