描述

产品概述

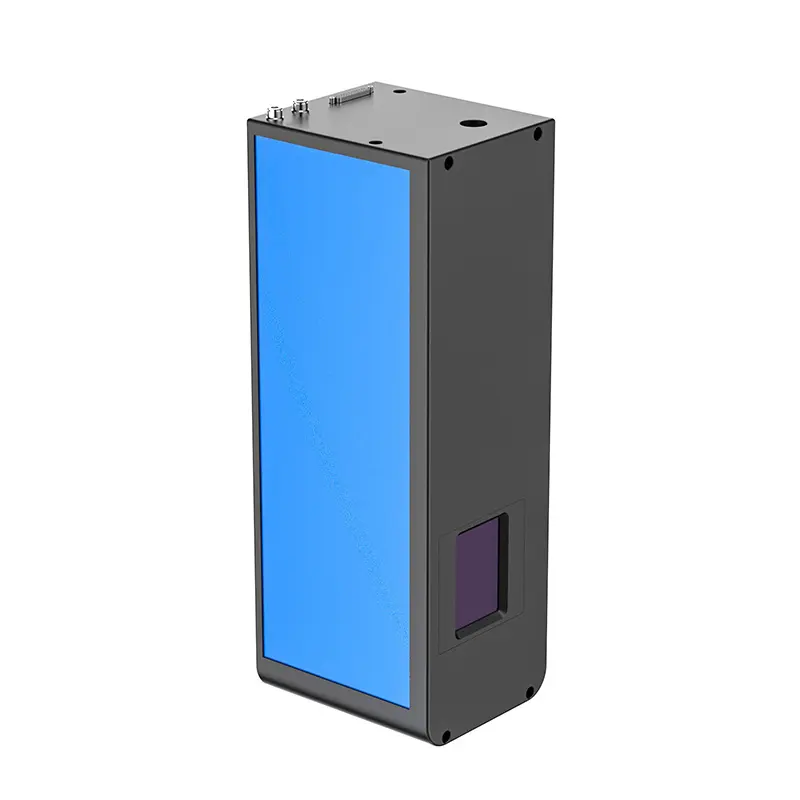

ZBTK 3D30A 10600nm LW-R 三维扫描振镜是ZBTK专为CO2激光（10.6μm波长）应用开发的前聚焦三维扫描振镜。该产品通光孔径30mm，采用LW-R（Long Wavelength – Reflective）反射式光学方案，针对CO2激光的长波长特性优化了光学镜片镀膜和光路设计，确保在10600nm波段下具有优异的反射率和光束质量。内置Z轴动态聚焦模块，可在大幅面范围内实现精确的三维加工。

产品特点

⚡ CO2激光专用优化

采用反射式光学方案（LW-R），针对10600nm波长优化镀膜，反射率高，光束质量优异。反射式设计避免了透射式镜片在长波长下的吸收损耗，显著提升加工效率和稳定性。

🎯 高精度三维加工

采用先进闭环PID算法，16位控制分辨率，重复定位精度（RMS）<5μrad，扫描角度±0.35 rad，追踪误差时间0.55ms，最大定位速度28rad/s，确保高速高精度的三维加工能力。

🔧 高稳定性与抗干扰

采用密封屏蔽结构和多级抗干扰保护电路，抗干扰能力强劲。反射式光路结构稳定性好，光路密封性优异，在恶劣工业环境下仍能长期稳定运行。

🌡️ 超低温度漂移

采用高精度光电传感器技术和先进的温度漂移自动补偿算法，零点温度漂移<30μrad/K，增益温度漂移<80ppm/K，8小时长期温漂<0.15mrad。

🔌 接口兼容性

支持XY2-100标准通信协议，兼容市面上绝大多数激光控制卡，即插即用。供电要求±15VDC/10A。

详细规格参数

参数	数值
通光孔径	30mm
激光波长	10600nm (CO2激光)
光学方案	LW-R 反射式
扫描角度	±0.35 rad
追踪误差时间	0.55ms
最大定位速度	28 rad/s
重复定位精度(RMS)	<5μrad
增益漂移	<80ppm/K
零点漂移	<30μrad/K
8小时长期温漂	<0.15mrad
信号协议	XY2-100
供电	±15VDC / 10A
工作温度	25°C ±10°C
存储温度	-10°C ~ 60°C
存储湿度	≤75% 无凝露

应用领域

专为CO2激光应用优化，广泛应用于非金属材料的激光精密加工，包括：大幅面皮革镂空与刻花、布料裁切与水洗、亚克力/木板/竹制品的三维雕刻、陶瓷和玻璃打标、橡胶制品3D刻字等。也适用于CO2激光焊接和切割等工业应用场景。
