产品概述

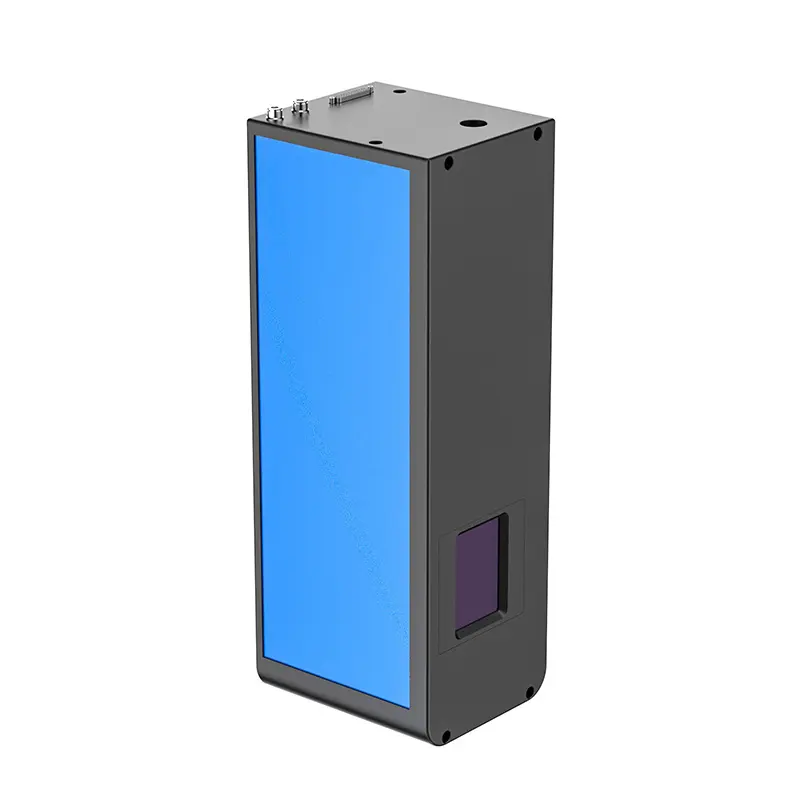

ZBTK 3D30A 1064nm 低功率三维扫描振镜是深圳市智博泰克科技股份有限公司（ZBTK）旗下的一款前聚焦三维扫描振镜。该产品通光孔径30mm，采用前聚焦三维扫描方案，内置Z轴动态聚焦模块，可在XYZ三轴联动下实现平面和曲面的精确加工。最大承受功率500W，扫描角度±0.35 rad，重复定位精度<5μrad，适用于大幅面和曲面工件的激光精密加工。

产品特点

⚡ 高度集成化设计

本产品将大光斑二维扫描振镜、高速动态聚焦单元、前聚焦光学镜组等高度集成于一体，结构紧凑稳定，光路精密，密封性好，外观精致，安装便捷。一体化设计大幅减少了光路对准和调试工作量，提升系统集成效率。

🎯 高精度定位

采用先进闭环PID算法，16位控制分辨率，重复定位精度（RMS）<5μrad，增益漂移<80ppm/K，零点漂移<30μrad/K，8小时长期温漂<0.15mrad。精密的光学传感器和先进的温度漂移自动补偿技术，确保长时间连续工作中维持出色的定位稳定性和加工一致性。

🔧 高稳定性

采用密封屏蔽结构和多级抗干扰保护电路，抗干扰能力强劲。核心元器件选用国际一线品牌，出厂前经过360小时超长时间老化测试，在各种极端条件下能够长期稳定可靠运行。

🌡️ 超低温度漂移

采用高精度光电传感器技术和先进的温度漂移自动补偿算法，零点温度漂移<30μrad/K，增益温度漂移<80ppm/K，8小时长期温漂<0.15mrad，满足长时间大规模标记和焊接应用对稳定性的要求。

🔌 接口兼容性

支持XY2-100标准通信协议，兼容市面上绝大多数激光控制卡（如JCZ EZCAD系列、SCANLAB RTC系列、RAYLASE SP-ICE系列等），即插即用。供电要求±15VDC/10A。

详细规格参数

参数	数值
通光孔径	30mm
激光波长	1064nm
扫描角度	±0.35 rad
最大承受功率	500W
入射光斑直径	7-8mm
追踪误差时间	0.55ms
最大定位速度	28 rad/s
重复定位精度(RMS)	<5μrad
增益漂移	<80ppm/K
零点漂移	<30μrad/K
8小时长期温漂	<0.15mrad
信号协议	XY2-100
供电	±15VDC / 10A
工作温度	25°C ±10°C
存储温度	-10°C ~ 60°C
存储湿度	≤75% 无凝露

工作幅面与焦距对照

工作幅面	焦距	焦斑直径(1/e²)
200×200 mm²	250mm	0.17mm
300×300 mm²	350mm	0.232mm
400×400 mm²	450mm	0.321mm
500×500 mm²	560mm	0.372mm
600×600 mm²	660mm	0.432mm

应用领域

广泛应用于激光精密打标、激光浮雕、激光深雕、激光切割、激光焊接等高端加工领域，适用于大幅面、多阶次、倾斜面、圆柱面、球面及复杂三维形貌表面的精密加工。典型应用包括：3D曲面手机壳打标、精密模具深雕、大面幅金属标牌制作、弧面工件激光焊接等。
