描述

产品概述

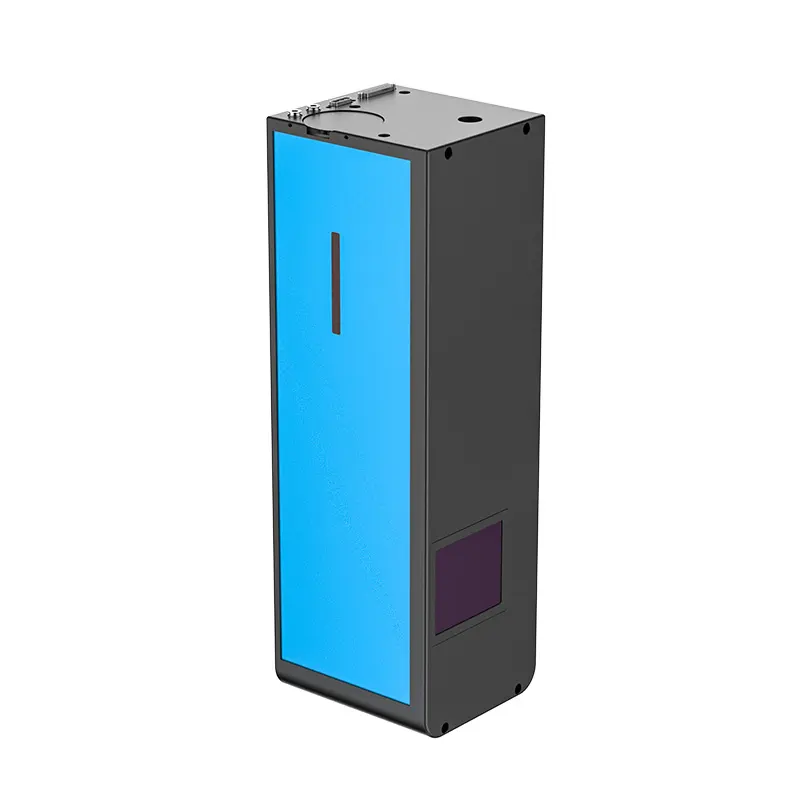

ZBTK 3D40AD 1064nm WR-H 高功率三维扫描振镜是ZBTK针对高功率激光加工应用开发的大口径前聚焦三维扫描振镜。该产品通光孔径40mm，采用WR-H（Water-cooled Reflective – High power）高功率反射式光学方案，配备高效水冷系统，可承受更高功率的激光输入。内置Z轴动态聚焦模块，支持大幅面三维加工，适用于高功率激光焊接、切割等工业应用。

产品特点

⚡ 大口径高功率

40mm通光孔径设计，可承受远超常规振镜的激光功率，配合高效水冷系统，镜片温升可控，在高功率长时间连续运行工况下仍能保证加工质量的一致性。适合中高功率激光焊接和切割场景。

🎯 高精度定位

采用先进闭环PID算法，16位控制分辨率，重复定位精度优异。高精度光电传感器和温度漂移自动补偿技术确保长时间连续工作中的定位稳定性。

🔧 高效水冷系统

水冷回路覆盖振镜镜座和入射口等核心热区，有效控制镜片温升，防止热透镜效应导致的光斑漂移和焦点偏移。在高功率长时间连续运行工况下，水冷系统可确保振镜工作温度始终维持在最佳范围。

🌡️ 超低温度漂移

采用先进的温度漂移自动补偿算法，有效克服振镜扫描器的温度漂移问题，在环境温度波动±10℃的工况下，仍能保证加工质量的一致性。

🔌 接口兼容性

支持XY2-100标准通信协议，兼容市面上绝大多数激光控制卡，即插即用。

详细规格参数

参数	数值
通光孔径	40mm
激光波长	1064nm
光学方案	WR-H 高功率反射式
扫描角度	±0.35 rad
冷却方式	水冷
信号协议	XY2-100
工作温度	25°C ±10°C
存储温度	-10°C ~ 60°C
存储湿度	≤75% 无凝露

应用领域

适用于高功率激光焊接、切割等工业应用场景，包括：新能源汽车电池托盘焊接、大型金属结构件焊接、高功率激光切割、大幅面三维工件焊接等。在高功率工况下仍能保持出色的加工精度和稳定性。
