产品概述

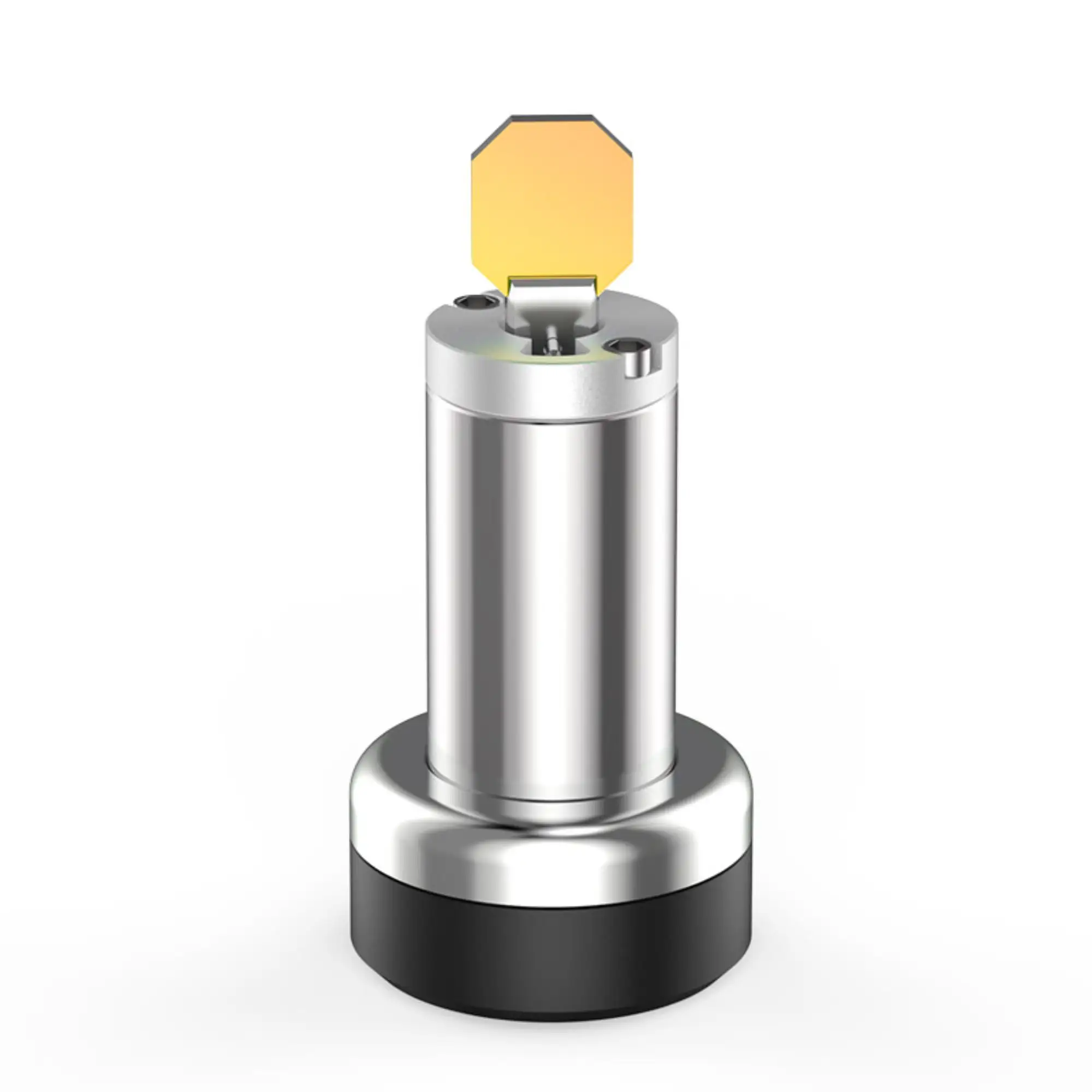

ZBTK OCT振镜电机 医疗成像专用是深圳市智博泰克科技股份有限公司（ZBTK旗下的一款OCT医用OCT振镜电机。该产品为5mm振镜电机模块，专为医学成像应用设计，重复精度<1μrad，追踪时间0.08ms，可单独采购用于振镜维修更换或自主系统集成。

产品特点

⚡ 高速响应性能

本振镜电机追踪时间仅0.08ms，小步长响应时间优异，可满足医学成像对高速扫描的严格要求。电机转子采用低惯量设计，配合高带宽伺服驱动，实现毫秒级的快速定位响应，在高频往复扫描中保持稳定精确的偏转控制。

🎯 高精度定位

重复定位精度（RMS）<1μrad，非线性度<0.3mrad，增益漂移<20ppm/K，零点漂移<10μrad/K，8小时温漂<0.05mrad（预热30分钟后）。精密的光学传感器和先进的温度漂移自动补偿技术，确保在长时间连续工作中维持出色的定位稳定性和加工一致性。

🌡️ 超低温度漂移

采用精细的光电传感器技术和先进的温度漂移自动补偿算法，有效克服了振镜扫描器的温度漂移问题。零点温度漂移仅<10μrad/K，增益温度漂移<20ppm/K，8小时长期温漂<0.05mrad，可满足绝大多数长时间、大规模标记和焊接应用对稳定性的要求。在环境温度波动±10℃的工况下，仍能保证加工质量的一致性。

🔧 优质振镜电机

本振镜电机采用高品质永磁转子和精密轴承，转子惯量低、扭矩系数高，配合优化的电磁设计，在保证扫描精度的同时提供出色的动态响应。电机寿命超过20000小时，长期运行无衰减，可独立用于振镜系统维修替换或自主系统集成开发。

📡 高精度模拟/数字伺服驱动板

采用ZBTK高性能伺服驱动板，具备高速PWM输出级和精密位置检测功能。驱动板采用多级抗干扰保护阵列电路设计，核心元器件选用国际一线品牌，出厂前经过360小时超长时间老化测试，确保在恶劣电磁环境下仍能长期稳定可靠运行。

🔌 接口兼容性

本产品支持模拟/定制标准通信协议，兼容市面上绝大多数激光控制卡（如JCZ EZCAD系列、SCANLAB RTC系列、RAYLASE SP-ICE系列等），即插即用，系统集成便捷高效。供电要求±15V/2A，接口线缆采用屏蔽设计，有效抑制外部电磁干扰。

❄️ 高效散热系统

本产品采用风冷散热方式，优化的散热翅片设计配合高效热传导路径，确保振镜在额定功率范围内长时间稳定运行。紧凑的机身设计兼顾散热性能和空间利用率，适合集成到各种激光加工设备中。

🛡️ 高可靠性设计

ZBTK产品在核心元器件的选型上全部采用国际一线品牌，所有振镜出厂前均经过360小时超长时间老化测试，在各种极端条件下能够长期稳定可靠地运行。设计上采用了多级抗强干扰的高可靠保护阵列电路等技术，抗干扰性能优异。

详细规格参数

光学参数
通光孔径	5mm
扫描角度	±0.25 rad
最大承受功率	N/A
镜片反射波长	800~1350nm

扫描参数
非线性度	<0.3mrad
追踪时间	0.08ms
重复定位精度(RMS)	<1μrad
标记速度	N/A
定位速度	N/A
增益漂移	<20ppm/K
零点漂移	<10μrad/K
8小时温漂(预热30分钟后)	<0.05mrad

电气参数
供电电源	±15V/2A
输入信号协议	模拟/定制
冷却方式	风冷

机械参数
工作温度	25±10℃
外形尺寸(L×W×H)	50x50x45mm(单轴)
重量	0.25kg(单轴)

工作原理

振镜电机是激光扫描系统的核心执行元件，基于电磁力矩驱动原理工作。当驱动板向振镜电机输入电流时，定子线圈产生的磁场与转子永磁体相互作用产生电磁力矩，驱动转子及与之固连的反射镜片偏转。转子的偏转角度与输入电流成正比，通过精确控制输入电流即可精确控制激光束的偏转方向。振镜电机采用高刚度扭簧或弹性元件提供恢复力矩，配合位置传感器（模拟位置检测器或数字编码器）构成闭环伺服控制系统，实现快速精确的角度定位。电机的动态性能由转子惯量、扭矩系数和伺服带宽决定，低惯量高扭矩电机具有更快的响应速度和更高的扫描频率。

典型应用领域

振镜维修替换

作为振镜扫描器的核心部件，可直接替换原装振镜电机，恢复振镜系统的正常工作，维修成本低、交期快。

OCT医学成像

OCT振镜电机专为光学相干断层扫描设计，超低惯量和高频响应确保实时成像的帧率和分辨率。

自主系统集成

可独立采购用于自主搭建激光扫描系统，配合通用伺服驱动板和光学组件，实现定制化激光加工方案。

科研实验

适用于高校和科研院所的激光扫描实验研究，灵活配置、参数可调，是光学实验平台的理想选择。

高速扫描应用

高速振镜电机适用于需要高动态响应的扫描应用，如条形码扫描、快速原型制作等。

光谱分析

配合光谱仪使用，实现快速波长扫描和光谱数据采集，用于材料成分分析和在线检测。

激光雷达

用于车载和机载激光雷达的扫描模块，高精度和高可靠性满足自动驾驶和测绘应用的严苛要求。

选型建议

选择振镜电机时，需根据应用场景确定电机规格：OCT医学成像选用5mm孔径OCT专用电机，高速打标选用8-10mm孔径电机，高精度应用选用9.5mm以上孔径电机。需注意电机与驱动板的匹配性，以及电机轴径与镜片安装座的兼容性。如需自主搭建系统，建议同时采购配套的伺服驱动板和光学组件。

同系列型号对比

型号	类型	通光孔径	主要特点	参考价格(元)
DIY振镜电机	创客电机	8mm	性价比高	询价
OCT振镜电机	医用电机	5mm	超高响应	询价
MT1026	9.5mm高速电机	9.5mm	精确控制	询价

品牌介绍

深圳市智博泰克科技股份有限公司（ZBTK）是国内领先的激光振镜制造商，拥有十余年振镜研发与生产经验，产品涵盖2D扫描振镜、3D动态聚焦振镜、焊接振镜、OCT振镜电机等全系列，广泛应用于激光打标、焊接、切割、3D打印、医疗美容等领域。ZBTK振镜以高性价比、高稳定性著称，可替代进口同类产品，在国内激光行业中享有良好口碑。
