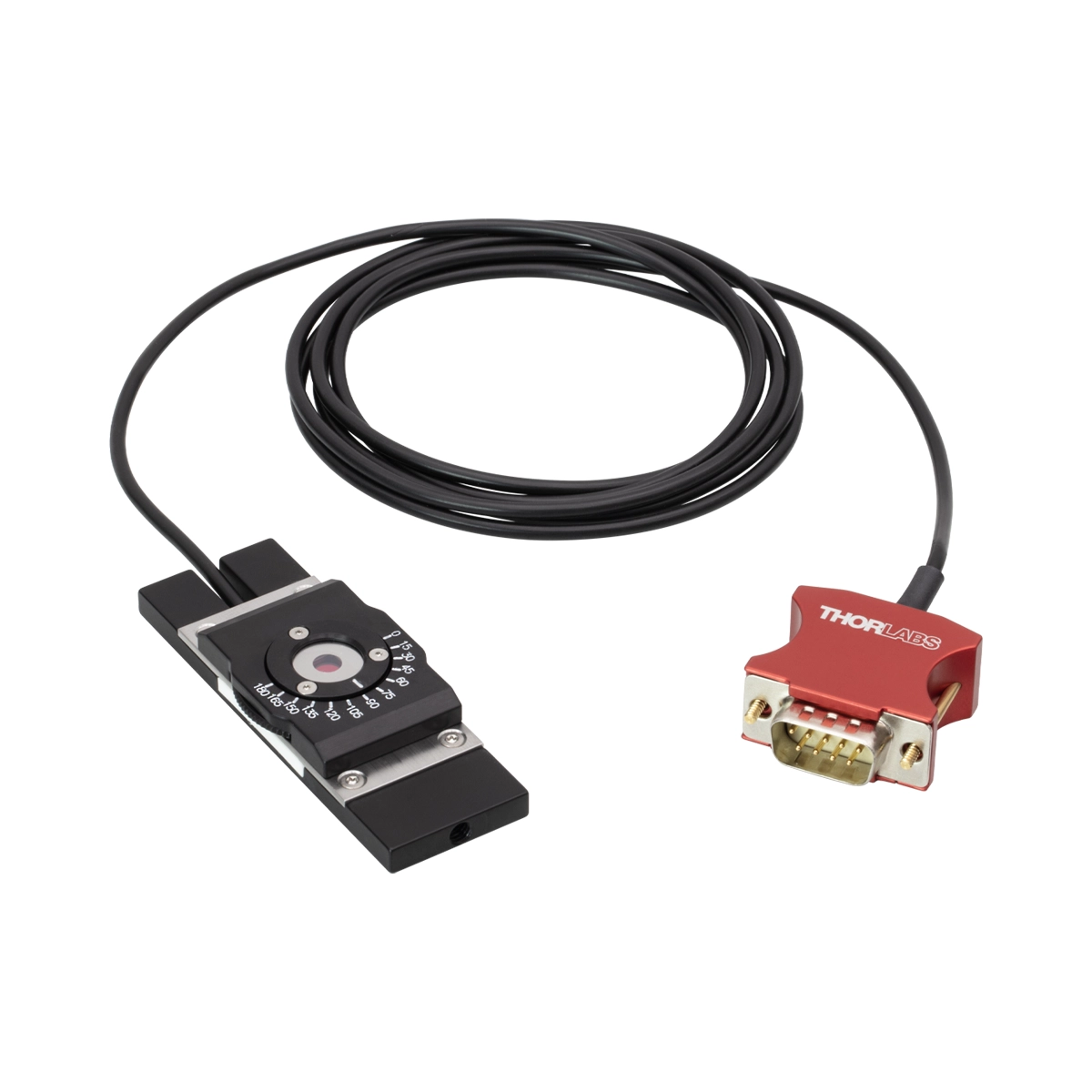

Thorlabs NS170C 显微镜载玻片型飞秒激光峰值功率探头，780 – 1300 nm

Thorlabs NS170C 显微镜载玻片型飞秒激光峰值功率探头，780 - 1300 nm

Thorlabs NS170C 显微镜载玻片型飞秒激光峰值功率探头，780 – 1300 nm

¥27,968.00
SKU: NS170C
Category: ,
Tags: , ,
Brands:

Thorlabs NS170C Microscope Slide光电二极管功率探头

波长范围：780 nm – 1300 nm（激光）/ 390 nm – 650 nm（SHG） | 功率范围：0.5 mW – 350 mW（激光平均功率）

产品概述

NS170C是一款显微镜载玻片型飞秒激光峰值功率探头，专为双光子显微镜等超快激光应用设计。探头利用β-BBO非线性晶体将入射近红外飞秒脉冲转换为可见二次谐波（SHG），通过大面积硅光电二极管检测SHG信号来测量相对峰值功率。工作波长范围780至1300 nm，兼容干镜、水浸和油浸物镜。探头尺寸与标准显微镜载玻片相同，背面带有对准网格。每个探头出厂时附带NIST或PTB可追溯校准数据。

该探头采用C系列连接器设计，可与Thorlabs PM100A、PM100D2、PM100D3、PM400、PM5020等C系列功率计主机即插即用。探头内存储NIST或PTB可追溯校准数据，连接主机后自动识别探头类型和校准参数，无需手动配置即可开始测量。

核心规格参数

参数 规格
产品型号 NS170C
探测器类型 Second-Order Nonlinear Crystal with Silicon Photodiode
波长范围 780 nm – 1300 nm（激光）/ 390 nm – 650 nm（SHG）
功率测量范围 0.5 mW – 350 mW（激光平均功率）
探测口径 Ø4.5 mm
线性度 ±0.5%
分辨率 1 nW（SHG信号）
峰值功率密度 10 TW/cm²

核心特点

  • C系列连接器设计，即插即用，自动识别探头类型和校准参数
  • NIST或PTB可追溯校准，校准数据存储于连接器内
  • 高灵敏度和宽动态范围，支持0.5 mW – 350 mW（激光平均功率）功率测量
  • 内置电磁干扰(EMI)屏蔽，确保测量稳定性
  • 兼容PM100A、PM100D2、PM100D3、PM400、PM5020等C系列功率计主机

同系列产品对比

* 黄色高亮行为当前产品

型号 探测器 波长范围 功率范围 口径
NS170C Second-Order 780 nm – 1300 nm（激光）/ 390 nm – 650 nm（SHG） 0.5 mW – 350 mW（激光平均功率） Ø4.5 mm
S170C Silicon 350 nm – 1100 nm 10 nW – 150 mW 20 mm x 20 mm

技术参数

参数名称 参数值
产品型号 NS170C
探测器类型 Second-Order Nonlinear Crystal with Silicon Photodiode
波长范围 780 nm – 1300 nm（激光）/ 390 nm – 650 nm（SHG）
功率测量范围 0.5 mW – 350 mW（激光平均功率）
探测口径 Ø4.5 mm
外壳类型 Microscope Slide
线性度 ±0.5%
分辨率 1 nW（SHG信号）
校准不确定度 ±3% (典型值，详情见原厂数据手册)
连接器类型 C-Series (DB9)
校准溯源 NIST / PTB Traceable
峰值功率密度 10 TW/cm²
兼容主机 PM100A, PM100D2, PM100D3, PM400, PM5020
兼容接口 PM101系列, PM103系列, PM100USB

详细说明

校准与溯源：每个NS170C探头出厂时均经过单独校准，并附带NIST或PTB可追溯校准证书。校准数据（包括光谱响应度曲线）存储在探头的C系列连接器中，当探头连接到C系列功率计主机时，主机会自动读取这些数据并应用于功率计算，确保测量精度。

兼容性：NS170C探头兼容所有Thorlabs C系列功率计和能量计主机，包括台式和手持型号，以及USB接口功率计。探头配备标准1.5米电缆（部分型号除外），使用灵活便捷。

安装方式：探头带有8-32和M4通用安装螺纹（部分型号除外），可直接安装在Ø1/2英寸接杆上，也可通过SM1螺纹透镜套管安装，适用于各种光学系统配置。

应用领域

  • 激光功率测量与校准
  • 光学实验与科研
  • 光纤通信系统测试
  • 激光器件性能表征
  • 光电子器件研发
  • 工业激光系统监控
  • 生物医学光学
  • 光谱分析与测量

常见问题

Q1: 光电二极管探头和热式探头有什么区别？
A: 光电二极管探头响应速度快、分辨率高，适合测量低功率、单色或窄带光源；热式探头（热电堆）光谱响应平坦，适合测量宽带光源和高功率，但响应速度较慢。

Q2: 如何选择合适的功率探头？
A: 选择时需考虑：待测功率范围、波长范围、光束尺寸、是否需要光纤耦合、测量速度要求等因素。如有疑问，欢迎咨询我们的技术支持团队。

Q3: 探头需要定期校准吗？
A: Thorlabs建议每年对探头进行一次重新校准，以确保测量精度。校准服务可单独订购，探头和主机可以一起或分别校准。

Q4: 探头可以直接测量光纤输出的光吗？
A: 标准型和积分球型探头可以通过选购光纤适配器连接光纤进行测量；光纤型探头（S15xC系列）则直接集成了光纤连接器，使用更便捷。

免责声明：产品规格参数如有变更，恕不另行通知，以原厂最新数据为准。图片仅供参考，请以实物为准。所有产品均为原厂正品，享受原厂质保服务。如有技术选型问题，请联系我们的专业技术团队获取支持。

描述

Thorlabs NS170C Microscope Slide光电二极管功率探头

波长范围：780 nm – 1300 nm（激光）/ 390 nm – 650 nm（SHG） | 功率范围：0.5 mW – 350 mW（激光平均功率）

产品概述

NS170C是一款显微镜载玻片型飞秒激光峰值功率探头，专为双光子显微镜等超快激光应用设计。探头利用β-BBO非线性晶体将入射近红外飞秒脉冲转换为可见二次谐波（SHG），通过大面积硅光电二极管检测SHG信号来测量相对峰值功率。工作波长范围780至1300 nm，兼容干镜、水浸和油浸物镜。探头尺寸与标准显微镜载玻片相同，背面带有对准网格。每个探头出厂时附带NIST或PTB可追溯校准数据。

该探头采用C系列连接器设计，可与Thorlabs PM100A、PM100D2、PM100D3、PM400、PM5020等C系列功率计主机即插即用。探头内存储NIST或PTB可追溯校准数据，连接主机后自动识别探头类型和校准参数，无需手动配置即可开始测量。

核心规格参数

参数 规格
产品型号 NS170C
探测器类型 Second-Order Nonlinear Crystal with Silicon Photodiode
波长范围 780 nm – 1300 nm（激光）/ 390 nm – 650 nm（SHG）
功率测量范围 0.5 mW – 350 mW（激光平均功率）
探测口径 Ø4.5 mm
线性度 ±0.5%
分辨率 1 nW（SHG信号）
峰值功率密度 10 TW/cm²

核心特点

  • C系列连接器设计，即插即用，自动识别探头类型和校准参数
  • NIST或PTB可追溯校准，校准数据存储于连接器内
  • 高灵敏度和宽动态范围，支持0.5 mW – 350 mW（激光平均功率）功率测量
  • 内置电磁干扰(EMI)屏蔽，确保测量稳定性
  • 兼容PM100A、PM100D2、PM100D3、PM400、PM5020等C系列功率计主机

同系列产品对比

* 黄色高亮行为当前产品

型号 探测器 波长范围 功率范围 口径
NS170C Second-Order 780 nm – 1300 nm（激光）/ 390 nm – 650 nm（SHG） 0.5 mW – 350 mW（激光平均功率） Ø4.5 mm
S170C Silicon 350 nm – 1100 nm 10 nW – 150 mW 20 mm x 20 mm

技术参数

参数名称 参数值
产品型号 NS170C
探测器类型 Second-Order Nonlinear Crystal with Silicon Photodiode
波长范围 780 nm – 1300 nm（激光）/ 390 nm – 650 nm（SHG）
功率测量范围 0.5 mW – 350 mW（激光平均功率）
探测口径 Ø4.5 mm
外壳类型 Microscope Slide
线性度 ±0.5%
分辨率 1 nW（SHG信号）
校准不确定度 ±3% (典型值，详情见原厂数据手册)
连接器类型 C-Series (DB9)
校准溯源 NIST / PTB Traceable
峰值功率密度 10 TW/cm²
兼容主机 PM100A, PM100D2, PM100D3, PM400, PM5020
兼容接口 PM101系列, PM103系列, PM100USB

详细说明

校准与溯源：每个NS170C探头出厂时均经过单独校准，并附带NIST或PTB可追溯校准证书。校准数据（包括光谱响应度曲线）存储在探头的C系列连接器中，当探头连接到C系列功率计主机时，主机会自动读取这些数据并应用于功率计算，确保测量精度。

兼容性：NS170C探头兼容所有Thorlabs C系列功率计和能量计主机，包括台式和手持型号，以及USB接口功率计。探头配备标准1.5米电缆（部分型号除外），使用灵活便捷。

安装方式：探头带有8-32和M4通用安装螺纹（部分型号除外），可直接安装在Ø1/2英寸接杆上，也可通过SM1螺纹透镜套管安装，适用于各种光学系统配置。

应用领域

  • 激光功率测量与校准
  • 光学实验与科研
  • 光纤通信系统测试
  • 激光器件性能表征
  • 光电子器件研发
  • 工业激光系统监控
  • 生物医学光学
  • 光谱分析与测量

常见问题

Q1: 光电二极管探头和热式探头有什么区别？
A: 光电二极管探头响应速度快、分辨率高，适合测量低功率、单色或窄带光源；热式探头（热电堆）光谱响应平坦，适合测量宽带光源和高功率，但响应速度较慢。

Q2: 如何选择合适的功率探头？
A: 选择时需考虑：待测功率范围、波长范围、光束尺寸、是否需要光纤耦合、测量速度要求等因素。如有疑问，欢迎咨询我们的技术支持团队。

Q3: 探头需要定期校准吗？
A: Thorlabs建议每年对探头进行一次重新校准，以确保测量精度。校准服务可单独订购，探头和主机可以一起或分别校准。

Q4: 探头可以直接测量光纤输出的光吗？
A: 标准型和积分球型探头可以通过选购光纤适配器连接光纤进行测量；光纤型探头（S15xC系列）则直接集成了光纤连接器，使用更便捷。

免责声明：产品规格参数如有变更，恕不另行通知，以原厂最新数据为准。图片仅供参考，请以实物为准。所有产品均为原厂正品，享受原厂质保服务。如有技术选型问题，请联系我们的专业技术团队获取支持。
