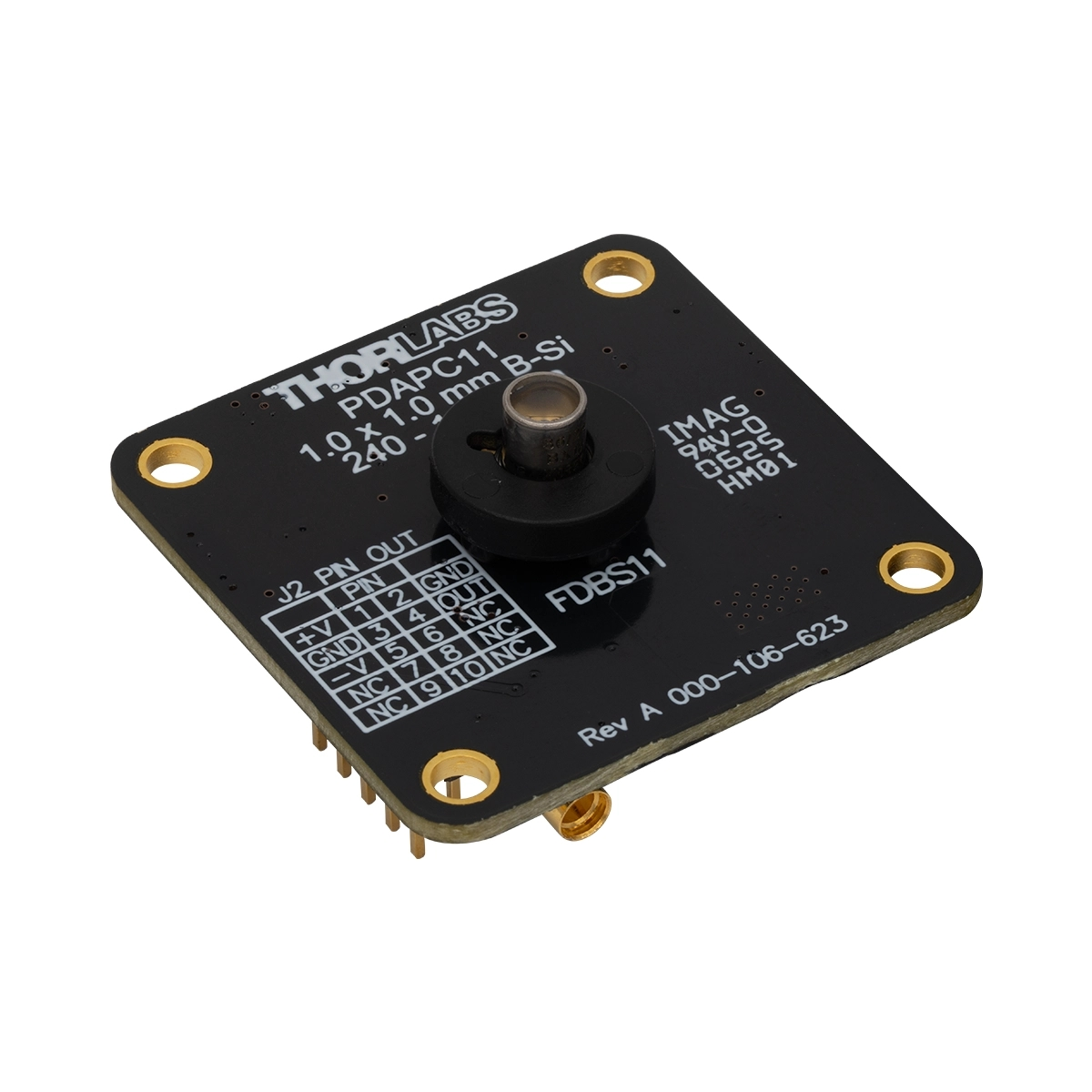

Thorlabs PDAPC11是一款专为紫外至近红外波段设计的OEM封装黑硅光电探测器。它具备240-1170nm宽光谱响应与21MHz带宽，内置低噪声跨阻放大器，提供固定增益与高灵敏度。其PCB设计兼容30mm笼式系统与FPM1安装座，是光学实验、激光集成与精密测量的理想选择。
产品概述
我们提供一系列硅(Si)和黑硅(b-Si)自由空间型带放大的光电探测器，光灵敏范围从紫外到近红外。相比于普通的硅探测器，黑硅的响应度在约400到1000 nm波长范围内呈线性变化。
这些带放大的光电探测器内置低噪声跨阻放大器(TIA)，且有固定增益或带八种增益设置的可调增益。增益可以通过电路板上的接头引脚调节或通过四个DIP开关手动调节。固定增益型号提供150 MHz带宽，而可调增益型号提供11或12 MHz的最大带宽。
这些光电探测器可驱动的负载范围从50 Ω到Hi-Z，并可通过印刷电路板(PCB)背面的跳线或MMCX接头读取输出。每块探测器的PCB板都具有四个Ø3.2 mm (0.12英寸)通孔，其间距为30 mm，以兼容我们的30 mm笼式系统(图1.1)、我们的FPM1固定光束采样镜和探测器安装座(图1.2)或安装在自定的外壳和设备中。
核心特性
- 提供一种固定增益型号，用于紫外、可见和近红外波段：
- PDAPC5: 200到1100 nm
- PDAPC11: 240到1170 nm
- 提供三种可调增益型号，用于紫外、可见和近红外波段：PDAPC10：240到1170 nmPDAPC2：320到1100 nmPDAPC1：350到1100 nm
- PDAPC10：240到1170 nm
- PDAPC2：320到1100 nm
- PDAPC1：350到1100 nm
- 低噪声放大，固定或可调增益
- 50 Ω和更高的负载阻抗
- 自由空间光学输入
- 通过电路板排针引脚和MMCX母接头输出
技术规格
| 产品型号 | 波长范围 | 带宽 | Noise Equivalent Power (NEP) |
|---|---|---|---|
| 固定增益型号 | |||
| PDAPC5 | 200 – 1100 nm | DC – 150 MHz | 29.2 pW/Hz1/2 |
| PDAPC11 | 240 – 1170 nm | DC – 21 MHz | 21.1 pW/Hz1/2 |
| 可切换增益型号 | |||
| PDAPC10a | 240 – 1170 nm | DC – 11 MHzb | 3.27 – 60 pW/Hz1/2 |
| PDAPC2a | 320 – 1100 nm | DC – 11 MHzb | 2.67 – 71.7 pW/Hz1/2 |
| PDAPC1a | 350 – 1100 nm | DC – 12 MHzb | 3.25 – 75.7 pW/Hz1/2 |
产品详细说明
电源
±12 V的线性电源在下方单独出售，支持100、120和230 VAC输入电压。将电源连接到电源电压之前，请确保电源模块上的线性电压开关已经设定在正确的电压范围。请始终使用电源上的开关来给电源通电。建议装置不要热插拔。
应用领域
- 光学实验与研究
- 激光系统集成
- 精密测量
- 光谱分析
- 工业检测
- 生物医学光学
订货信息
产品型号：PDAPC11
品牌：Thorlabs（美国）
高飞激光作为专业的光电产品供应商，提供Thorlabs全系列产品的采购服务。关于具体价格和货期，请联系我们的销售人员。
销售热线：15927220467 | 邮箱：859818709@qq.com
常见问题
Q: PDAPC11的响应波长范围是多少？
A: 具体响应波长范围请参考上方技术规格表，不同型号参数有所差异。
Q: 是否提供技术支持和选型指导？
A: 我们提供专业的技术咨询和选型指导，如有任何疑问，欢迎联系我们的技术团队。
Q: 产品的货期是多久？
A: 现货产品通常1-3个工作日发货，期货产品请联系销售人员确认具体货期。
Q: 产品是否为原装正品？
A: 所有产品均为Thorlabs原厂正品，享受厂家标准质保服务，请放心购买。
免责声明
本页面产品信息仅供参考，产品规格、外观及价格可能因厂家升级而发生变化，恕不另行通知。
所有产品均为原厂正品，享受厂家标准质保服务。具体参数以官方 datasheet 为准，如需详细技术资料请联系我们索取。
图片仅供参考，请以实物为准。
