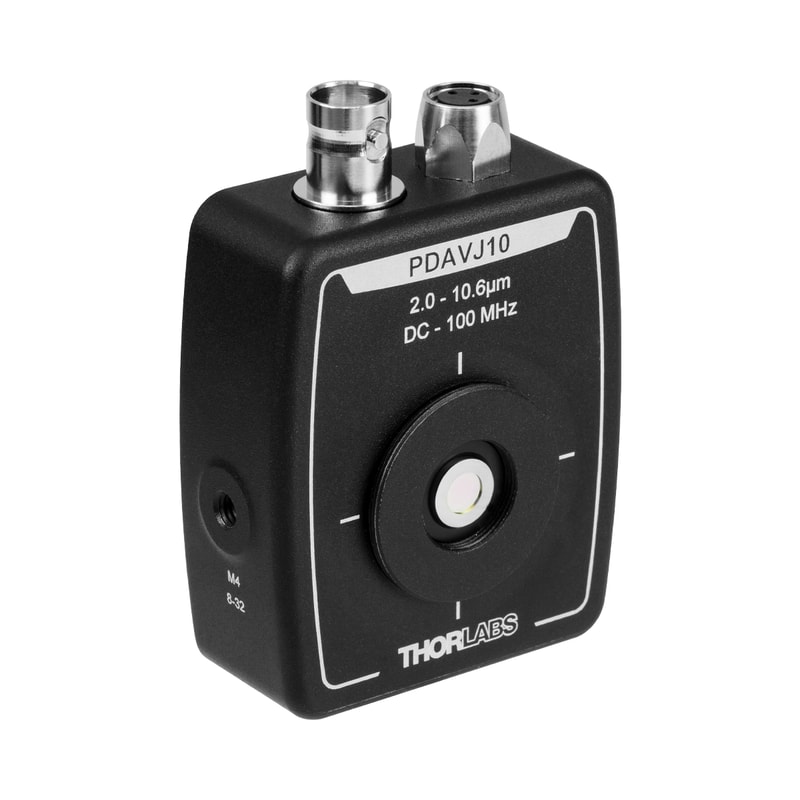

Thorlabs PDAVJ10是一款高性能中红外碲镉汞光伏探测器，具备2.0-10.6 µm宽光谱与100 MHz高带宽，结合1 mm²探测面积及0-30 dB可调增益。其采用光学浸没透镜设计大幅提升灵敏度，配备SM1/SM05螺纹，是红外光谱、热成像与气体检测的理想选择。
产品概述
Thorlabs带放大的HgCdTe(mercury cadmium telluride，MCT，碲镉汞)光伏探测器对中红外光敏感。旋转开关控制增益放大器(如图1.3所示)，以便优化性能，用于多种应用。增益开关具有八个分立档位，范围从0到30 dB(PDAVJ8和PDAVJ10)或从0到42 dB(PDAVJ5)。为了获得最佳效果，我们建议把输出电缆(不附带)与50 Ω的终端连接。
每个HgCdTe(MCT)传感元件集成了超半球形砷化镓透镜，以实现光学浸没。每个探测器还包含镀有增透膜的硒化锌楔形窗口片，适用于2 – 13 µm的波长范围。
这些探测器具有一些与其他已安装光电探测器相同的机械特性。例如，它们有SM1(1.035″-40)外螺纹和SM05(0.535″-40)内螺纹，能够将Ø1英寸透镜套管或Ø1/2英寸透镜套管安装在探测元件的前面。通用的8-32(M4)螺孔可以从两个正交的方向将Ø1/2英寸接杆安装到外壳。
核心特性
- 光伏探测器，对中红外光敏感：PDAVJ8：2.0 – 8.0 µmPDAVJ10：2.0 – 10.6 µmPDAVJ5：2.7 – 5.0 µm
- PDAVJ8：2.0 – 8.0 µm
- PDAVJ10：2.0 – 10.6 µm
- PDAVJ5：2.7 – 5.0 µm
- 高带宽：PDAVJ8：真直流 – 100 MHzPDAVJ10：真直流 – 100 MHzPDAVJ5：真直流 – 1 MHz
- PDAVJ8：真直流 – 100 MHz
- PDAVJ10：真直流 – 100 MHz
- PDAVJ5：真直流 – 1 MHz
- 有效探测面积：1 mm2(1 mm x 1 mm)
- 利用通用的8-32(M4)螺孔可以从两个方向安装接杆
- SM1(1.035″-40)外螺纹和SM05(0.535″-40)内螺纹
- 附带符合当地区域使用的电源适配器
技术规格
| MIR Detector Selection Guidea | ||||
|---|---|---|---|---|
| Item # (Detector) | Detector Type | Wavelength Range |
Maximum Bandwidth |
Thermoelectric Cooler |
| PDA10DT (InGaAs) | Photodiode | 0.9 – 2.57 µm | 1 MHz | Yes |
| PDA10D2 (InGaAs) | Photodiode | 0.9 – 2.6 µm | 25 MHz | No |
| PDA10PT (InAsSb) | Photodiode | 1.0 – 5.8 µm | 1.6 MHz | Yes |
| PDA07P2 (InAsSb) | Photodiode | 2.7 – 5.3 µm | 9 MHz | No |
| PDAVJ8 (HgCdTe) | Photodiode | 2.0 – 8.0 µm | 100 MHz | No |
| PDAVJ10 (HgCdTe) | Photodiode | 2.0 – 10.6 µm | 100 MHz | No |
| PDAVJ5 (HgCdTe) | Photodiode | 2.7 – 5.0 µm | 1 MHz | No |
| PDA13L2 (LiTaO3) | Pyroelectric | 0.6 – 16 µm | 10 kHz | No |
产品详细说明
光学浸没传感元件
这些MCT探测器利用光学浸没产生1 mm2的有效探测面积，约比实际传感元件大了一个数量级，从而提高了响应度，并降低了电容。这个过程通过将传感元件与砷化镓超半球形透镜的集成来实现，这种透镜具有高折射率(n = 3.3)，且能透过中红外波长。右图展现了使用超半球形透镜(而非半球形透镜)的优势。半球形透镜将光聚焦在传感表面(图1.1)，产生尺寸比实际传感器大n倍的图像。而超半球形透镜(图1.2)在传感器后面的虚焦平面上成像，产生尺寸比实际传感器大n2倍的图像。注意，使用超半球形透镜时，接收角只有35°，而使用半球形透镜时，接收角为180°。
电源
每个带放大的光电探测器都附带一个LDS12B ±12 VDC电源，提供输入电压100、120和230 VAC。替换电源可在下方单独购买。将电源连接到线路之前，请确保电源模块上的线性电压开关已经设定在正确的电压范围。请始终使用电源上的电源开关来给电源通电。建议装置不要热插拔。
应用领域
- 红外光谱分析
- 热成像系统
- 气体检测与分析
- 红外辐射测量
- 科研实验
- 国防与安防
订货信息
产品型号：PDAVJ10
品牌：Thorlabs（美国）
高飞激光作为专业的光电产品供应商，提供Thorlabs全系列产品的采购服务。关于具体价格和货期，请联系我们的销售人员。
销售热线：15927220467 | 邮箱：859818709@qq.com
常见问题
Q: PDAVJ10的响应波长范围是多少？
A: 具体响应波长范围请参考上方技术规格表，不同型号参数有所差异。
Q: 是否提供技术支持和选型指导？
A: 我们提供专业的技术咨询和选型指导，如有任何疑问，欢迎联系我们的技术团队。
Q: 产品的货期是多久？
A: 现货产品通常1-3个工作日发货，期货产品请联系销售人员确认具体货期。
Q: 产品是否为原装正品？
A: 所有产品均为Thorlabs原厂正品，享受厂家标准质保服务，请放心购买。
免责声明
本页面产品信息仅供参考，产品规格、外观及价格可能因厂家升级而发生变化，恕不另行通知。
所有产品均为原厂正品，享受厂家标准质保服务。具体参数以官方 datasheet 为准，如需详细技术资料请联系我们索取。
图片仅供参考，请以实物为准。
